Усиление деревянных балок перекрытия. Наращивание площади сечения балки

Усиление деревянных балок перекрытия. Наращивание площади сечения балки

Одним из самых популярных способов укрепления балок перекрытий является наращивание их сечения установкой дополнительных деревянных накладок. В основном этот способ применяется в случаях, когда материал балок становится рыхлым вследствие естественного старения или же в результате жизнедеятельности жуков-древоточцев .

Увеличение площади сечения достигается установкой накладок из дерева толщиной не менее 50 мм на ослабленном или повреждённом участке. Отдельные специалисты утверждают, что имеет смысл лишь увеличение сечения по горизонтальным сторонам, то есть сверху и снизу балки, а наращивание толщины изделия по ширине не даёт полезного эффекта.

Перед установкой накладок, как и в случае с другими работами по укреплению балок, следует обработать ослабленные участки противогрибковыми средствами. После противогрибковой обработки нужно снизить до минимума уровень прогиба при помощи домкратов. Непосредственно монтаж накладок эффективнее осуществлять по всей длине балки. Прикрепление осуществляется при помощи болтов или шпилек насквозь.

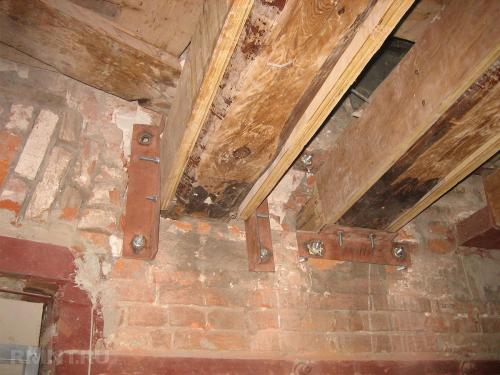

В качестве усиливающего элемента можно использовать не только дерево, но и металл. В таком случае используются швеллеры или металлические полосы. Последние менее надёжны, чем швеллер, и могут применяться только для усиления небольших участков повреждённых балок.

Усиление пролёта балки с помощью металлических накладок производится по такому же алгоритму, как и в случае накладок из дерева, однако при этом имеет некоторые особенности. В частности, перед установкой металлические накладки обрабатываются антикоррозийным составом. Кроме того, между металлическими и деревянными частями следует устроить гидроизоляционный слой.

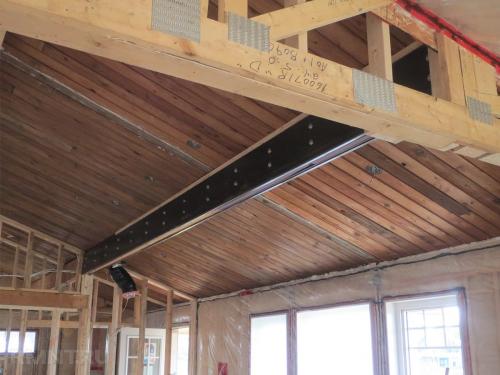

Усиление деревянной балки швеллером. Усиление деревянных балок перекрытий и стоек.

Во многих случаях эффективными мероприятиями по усилению поврежденных стоек, балок, ферм при наличии опасных трещин, разрывов, гнили, значительных прогибов является установка дополнительных стальных или деревянных накладок на болтах, применение стальных шпренгелей или дополнительных опор.

Частичная замена древесины в сечении заключается в вырезании дефектного участка, антисептировании древесины в местах усиления и последующей плотной установке новой древесины (рис. 16.1).

Рис. 16.1. Усиление деревянных элементов частичной заменой древесины в сечении: 1 – усиливаемый элемент, 2 – накладки из новой древесины, 3 – болты (гвозди)

Для усиления растянутых и изгибаемых деревянных элементов применяется стержневая арматура , которая вклеивается в специально подготовленные продольные пазы. Стальные профили прикрепляются к усиливаемому элементу путем приклеивания или болтового (гвоздевого) соединения.

Рис. 16.3. Усиление опорных участков деревянных балок накладками: а – деревянными со стороны боковых граней, б – деревянной со стороны верхней грани, в – стальными со стороны боковых граней; 1 – усиливаемая балка, 2 – накл. из новой др., 3 – болты,

4 – уголок, 5 – хомут, 6 – деревянный вкладыш, 7 – гидроизоляция, 8 –соединительная планка, 9 – стяжной болт, 10 – накладка из швеллера

Усиление стоек осуществляется с помощью дополнительного крепления гвоздями или болтами досок, брусьев, накладок, швеллерных профилей.

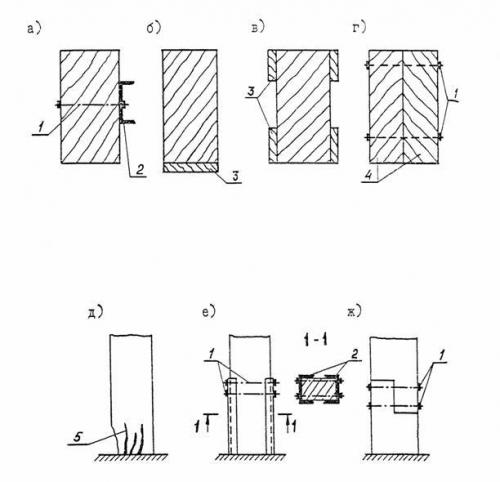

Рис. 4.18. Усиление дер. стоек: 1 - скрепляющие болты; 2 - швеллер; д - стойка с разрушенным осн.; 5 - трещины; ж - пристыковка нового основания стоек с помощью врубки вполдерева; е - заключение осн. стойки в обойму из швеллерных профилей.

Источник: https://idei-dizajna.ru-land.com/novosti/usilenie-balok-perekrytiya-faneroy-narashchivanie-ploshchadi-secheniya-balki

Прогиб балок перекрытия. Расчет деревянной балки Онлайн, расчет несущей способности и прогиба деревянных балок

При проектировании дома или любой другого строения требуется проводить расчеты несущей способности балок перекрытий. В индивидуальном строительстве в подавляющем большинстве случаев используются однопролетные деревянные балки в виде досок, брусьев или бревен различной длины и сечения. Предлагаемый ниже калькулятор, расчет деревянной балки онлайн, поможет Вам быстро подобрать оптимальное сечение и шаг деревянных балок в зависимости от длины пролета и предполагаемых нагрузок.В 2021 году, программа нами была полностю переписана и теперь коректно работает с любого компьютера, современных планшетов, телефонов и смартфонов. Удачного использования и поделитесь ссылкой с друзьями.

Калькулятор для расчета несущей способности однопролетных деревянных балок по распределенной и сосредоточенной нагрузкам. Расчёт по СП 64.13330.2011, нов. СП 64.13330.2017.

Выберите требуемый тип балки и материал из раскрывающихся списков. Также из раскрывающегося списка в правом поле выберите максимально допустимый прогиб балки в зависимости от типа перекрытия. Остальные данные (размеры сечения и длину пролета) следует ввести в соотетствующие ячейки в левом поле.

Все результаты расчитываются автоматически при внесении любых изменений в поля ввода и раскрывающиеся списки

Полученный результат можно распечатать нажав кнопку "Печать".

Все права пренадлежат: https://karkasdom.info

Закрыть

Расчёт однопролетных деревянных балок по распределенной и сосредоточенной нагрузкам

Материал и тип балки

МатериалСоснаЕльЛиственница

Тип балкиБрусБревно

Длина пролета L,мм

Высота балки H,мм

Ширина балки B,мм

Диаметр бревна D,мм

Расчёт с сайта karkasdom.info

Момент инерции сечения, см⁴ 4219

Собственный вес балки, кг 45

Распределенная нагрузка (перекрытия)

Шаг балок,мм

Нагрузка по площади, кг/кв.м

Распределенная нагрузка, кг/кв.м 150

При относительном прогибе1/2501/2001/150

максимально допустимый прогиб для междуэтажных перекрытий, мм 16

Расчетный прогиб, мм 12

Расчетный относительный прогиб 1/333

Запас по прогибу в 1.33 раза

Разрушающая нагрузка, кг 2475

Сосредоточенная нагрузка (ригели)

Сосредоточенная нагрузка, кг

Расчетный прогиб, мм 16

Запас по прогибу в 1.33 раза

Разрушающая нагрузка, кг 1238

Помощь

Kd.i: Инструкция. Онлайн расчёт прогиба балок.

Источник: https://idei-dizajna.ru-land.com/novosti/usilenie-balok-perekrytiya-faneroy-narashchivanie-ploshchadi-secheniya-balki

Таблица деревянных балок перекрытия. Расчет деревянных балок перекрытий

Расчет деревянных балок перекрытий

Деревянные балки перекрытий

Деревянные балки перекрытий дома часто являются наиболее экономичным вариантом. Деревянные балки легки в изготовлении и монтаже, имеют низкую теплопроводность по сравнению со стальными или железобетонными балками. Недостатки деревянных конструкций — более низкая механическая прочность, требующая больших сечений, низкая пожаростойкость и устойчивость к поражению микроорганизмами и термитами (если они водятся в вашей местности). Поэтому, дерево перекрытий требуется тщательно обрабатывать антисептиками и антипиренами, например ХМ-11 или ХМББ производства фирмы Антисептик (С-Петербург). Современные варианты деревянных балок перекрытий — это балки из клееного бруса (как с вертикальным расположением ламелей, так и с горизонтальным), двутавровые деревянные клееные балки (как полностью деревянные,так и комбинация OSB и дерева), дерево-металлические балки перекрытий (комбинация дерева и пространственных силовых элементов из металла) и пространственные деревянные балки, элементы которых скреплены металлозубчатыми пластинами.

Балки межэтажных перекрытий могут служить опорными балками для выступающих деревянных балконов.

Как рассчитать необходимое сечение традиционной деревянной балки перекрытий?

Оптимальный пролет для деревянных конструкций — 2,5- 4 метра. Лучшее сечение для дерева: прямоугольное с соотношением высоты к ширине 1,4:1. В стену балки заводят не менее чем на 12 см и гидроизолируют по кругу, кроме торца. Желательно закрепить балку анкером, заделанным в стену.

При выборе расчета сечения учитывают нагрузку собственного веса, которая для балок междуэтажных перекрытий, как правило, составляет 190-220 кг/м2, и нагрузку временную (эксплуатационную), её значение принимают равной 200 кг/м2. Балки перекрытия укладывают по короткому сечению пролёта. Шаг монтажа деревянных балок рекомендуется выбирать равным шагу установки стоек каркаса.

Ниже приведены несколько таблиц, со значениями минимальных сечений деревянных балок для различных нагрузок и длин пролетов:

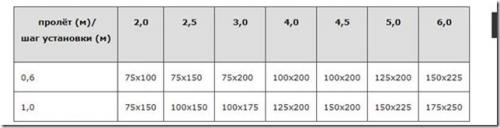

Таблица сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400кг/м2. — рекомендуется рассчитывать именно на эту нагрузку

Таблица. Сечения деревянных балок перекрытия

Если вы не используете утеплитель или не планируете нагружать перекрытия (например, перекрытие необитаемого чердака), то можно использовать таблицу для меньших значений нагрузок деревянных балок перекрытий:

Таблица. Минимальные сечения деревянных балок перекрытия в зависимости от пролёта и нагрузки, при нагрузках от 150 до 350 кг/м2.

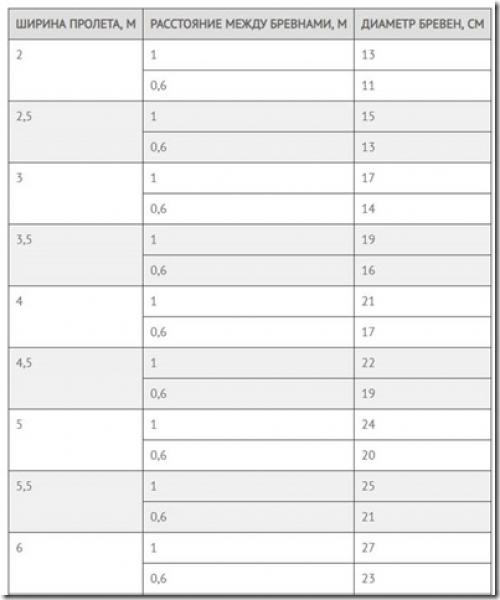

Если вы используете вместо балок прямоугольного сечения круглые бревна, можно пользоваться следующей таблицей:

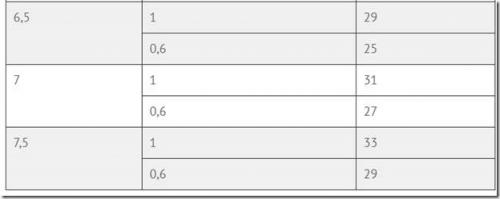

Таблица. Минимальный допустимый диаметр круглых бревен, используемых в качестве балок междуэтажных перекрытий в зависимости от пролета при нагрузке 400 кг на 1 м ²

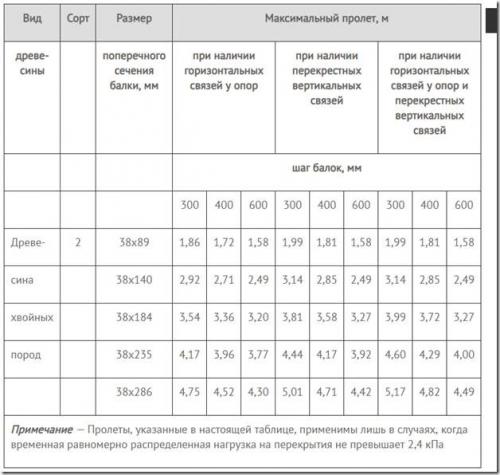

Таблица. Максимальные пролеты балок перекрытий. Общие случаи

Таблица. Максимальные пролеты балок чердачного перекрытия. Неэксплуатируемый чердак.

Деревянные балки перекрытий - это наиболее экономичный вариант для дома. Они легки в изготовлении и монтаже, имеют низкую теплопроводность по сравнению со стальными или железобетонными балками.

Деревянные балки перекрытий

Деревянные балки перекрытий имеют следующие преимущества:

• Легкость в изготовлении и монтаже
• Низкая теплопроводность

Но они также имеют следующие недостатки:

• Более низкая механическая прочность
• Требуется большие сечения
• Низкая пожаростойкость
• Устойчивость к поражению микроорганизмами и термитами

Для улучшения свойств деревянных балок перекрытий их рекомендуется обрабатывать антисептиками и антипиренами, например, ХМ-11 или ХМББ производства фирмы Антисептик (С-Петербург).

Современные варианты деревянных балок перекрытий

Современные варианты деревянных балок перекрытий включают:

• Балки из клееного бруса (как с вертикальным расположением ламелей, так и с горизонтальным)
• Двутавровые деревянные клееные балки (как полностью деревянные, так и комбинация OSB и дерева)
• Дерево-металлические балки перекрытий (комбинация дерева и пространственных силовых элементов из металла)
• Пространственные деревянные балки, элементы которых скреплены металлозубчатыми пластинами

Как рассчитать необходимое сечение традиционной деревянной балки перекрытия

Оптимальный пролет для деревянных конструкций - 2,5-4 метра. Лучшее сечение для дерева - прямоугольное с соотношением высоты к ширине 1,4:1.

Балки в стену заводят не менее чем на 12 см и гидроизолируют по кругу, кроме торца. Желательно закрепить балку анкером, заделанным в стену.

Источник: https://idei-dizajna.ru-land.com/stati/kak-uvelichit-nesushchuyu-sposobnost-derevyannoy-balki-perekrytiya-postavit-dopolnitelnye

Усиление деревянных балок накладками. «Малой кровью»

Большинство домовладельцев предпочтут провести усиление перекрытий таким образом, чтобы сохранялась возможность проживания в стенах здания. В большинстве случае это действительно реально. Если древесина несущей балки повреждена, но в труху она еще не рассыпалась и основные характеристики сохраняет, на элемент можно установить своего рода протезы. Причем из разных материалов.

• Прогиб балок может быть устранен наложением деревянных протезов. Накладки максимально плотно фиксируются с двух сторон от поврежденного элемента, либо с двух боков, либо сверху и снизу. Максимальное усиление балок перекрытия достигается креплением накладки по всей ее длине. При этом важно и протез, и укрепляемый элемент обработать противогрибковым составом.

Протезы прутковые

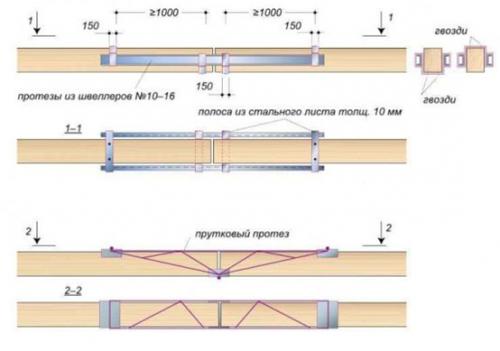

• Надежное усиление перекрытия может быть достигнуто при использовании металлических накладок либо прутковых протезов. Пластины из стали используются по тому же принципу, что и накладки из древесины, только обрабатываются не противобактериальными, а антикоррозийными препаратами.

Усиление углепластиком

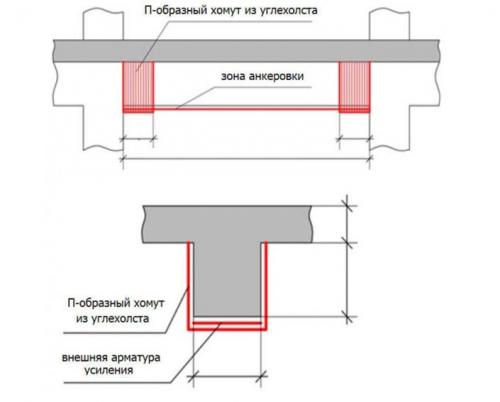

• Усиление балок перекрытия углепластиком в последнее время гораздо популярнее деревянных накладок и металлических протезов. Углеволокно выпускается в виде лент, тканей, пластин и жгутов, так что нетрудно выбрать вариант, с которым удобнее всего работать в конкретных условиях. Материал наклеивается в несколько слоев, пока не будет достигнута нужная степень усиления. Работать с углепластиком просто: он легок, пластичен, крепится на клей, что значительно облегчает монтаж, негорюч, что повышает противопожарные характеристики деревянных балок и прочих элементов конструкции из древесины. Особенно актуальным углеволокно становится в условиях стесненности помещений, где особой свободы движений не наблюдается.

Отметим, что усиление балок перекрытия перечисленными способами имеет смысл только в том случае, если прогиб элементов конструкции не сопровождается ее значительными деформациями. Укрепление таким образом балок, имеющих существенные механические повреждения, годится только как временная мера.

Источник: https://idei-dizajna.ru-land.com/novosti/usilenie-balok-perekrytiya-faneroy-narashchivanie-ploshchadi-secheniya-balki

Сдвоенные балки перекрытия. Виды балок

При возведении любых строений не обойтись без фундамента, стен, потолка, крыши.

Все эти элементы важны, но они не смогут быть надежными без балок перекрытия. Именно поэтому данному элементу в строительстве уделяется большое внимание.

В статье расскажем о всех разновидностях балок перекрытия, каким требованиям они должны соответствовать, как правильно выбрать балочные элементы и сколько составляют средние цена на рынке РФ.

Что означает понятие?

Балка – это конструкция, которой отведена роль скрепления всего строения. Данные межэтажные перекрытия распределяют вес верхних этажей и крыши. Строение не будет крепким и устойчивым без этого элемента, помогающего распределить нагрузку.

Разновидности балочных перекрытий

Для разных зданий и его частей используются разные виды балок. Чаще всего применяются элементы из дерева, металла, бетона и железобетона.

По материалу

Рассмотрим детальнее, какими могут быть балки перекрытий по материалам.

Деревянные

Такие балки применяются, в основном, в частном строительстве при возведении дома из бруса , бревен или каркасных домов. Древесина – материал экологически чистый, стоит недорого, имеет малый вес, поэтому, такие детали проще самостоятельно устанавливать.

Но для использования деревянных элементов имеются определенные ограничения – это длина пролета. Для межэтажных максимальная длина пролета равняется 5 м, а для чердачных не больше 6 м.

Больше информации о деревянных балках здесь .

Металлические

Эти балочные перекрытия тоньше, надежнее, срок их службы больше деревянных, но, несмотря на это используют их реже. Все потому что они тяжелее, имеют более низкие показатели тепло и звукоизоляции . При помощи металлических элементов можно делать пролеты длиннее 6 м, металл не горит, не гниет и не плесневеет, более прочный.

Но железные детали имеют высокую цену и большой вес, который требует применения техники. Металл редко применяют в частном строительстве, но он популярен при возведении многоквартирных зданий.

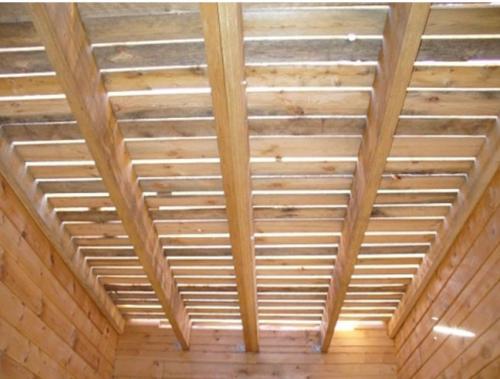

Подпорки под балки перекрытия. Усиление балок перекрытия: когда оно необходимо

Основой любого строительства является точный и скрупулезный расчет. Он гарантирует стабильно успешную эксплуатацию здания, максимально длительный срок службы любых деревянных, металлических и бетонных элементов, комфортное проживание в стенах дома его обитателей. Но жизнь, как известно, непредсказуема и любит вносить в наши планы собственные коррективы. В результате мы сталкиваемся с тем, что насущно необходимым становится усиление перекрытий. Самыми распространенными поводами для такого шага признаны следующие моменты.

• Деревянная конструкция перекрытия утратила свои качества. Проще говоря, износилась. Влажность оказалась нерасчетной, времени прошло достаточно много, вредители проявили повышенную активность, стены и прочие составляющие подверглись неожиданным температурным перепадам – вариантов может быть множество. Частный случай – изначально не слишком качественная древесина, пошедшая на изготовление балок. К сожалению, этот вариант не так уж редок. Результат один: несущая способность конструкции снижается, и строение нуждается в усилении деревянных балок перекрытия. Проверка на срочность манипуляций проста: если балка при длине в 2,5 метра прогнулась под собственным весом на 1 сантиметр – это норма. Если прогиб превышает этот показатель, элемент конструкции нужно усилить.
• Балка из древесины нуждается в усилении по «личным» требованиям. К примеру, вы решили из чердака сделать мансарду или даже полноценную жилую комнату. Нагрузки на перекрытие второго этажа обязательно возрастут. А значит, требуется изменение сечения удерживающих его деревянных балок.
