Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

• ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
• установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
• розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
• количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
• прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
• провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
• при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
• при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
• разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
• заземление и нулевые провода закрепляются к приборам болтовым соединением.

Разводка электрики по потолку. Распространенные ошибки при монтаже разводки электрики по потолку

Монтаж проводки ни в коем случае нельзя делать без профессиональной помощи. Проводка не должна быть выполнена без применения специальных установочных коробов и защитных гофрированных труб. Неправильная прокладка проводки может привести к возгоранию, которое распространиться на потолок и может привести к очень печальным последствиям.

При повреждении электропровода неизбежно происходит возгорание соседних деталей всей потолочной конструкции.

Проводка на потолке не должна соприкасаться с отделочными материалами

Следуя правилам, проводка должна быть проложена с применением специального защитного металлорукава или гофры, изготовленной на основе пластика, который имеет свойство самозатухать. Во избежание короткого замыкания никогда нельзя подключать осветительные приборы к одному устройству, отвечающему за защитное подключение. Такое подключение всегда доставляет неудобства.

Ошибки при монтаже проводки:

• Некоторые мастера совершают ошибку, подключая выключатель не к фазовому проводу, а к нулевому. Это приводит к тому, что даже в выключенном состоянии осветительные приборы представляют опасность удара электричеством.
• Многие совершают ошибку при выборе сечения для проводов. Часто это зависит от желания сэкономить. Некачественне провода постоянно перегреваются, что повышает нагрузку сети.

Чтобы избежать самых распространенных ошибок, перед установкой проводки необходимо внимательно почитать инструкции. Не стоит делать монтаж своими руками. Хорошо, если работу по установку будут выполнять профессиональные электрики. Немаловажным фактором является правильный выбор проводов – они должны быть качественными.

Разводка электрики в гараже. Разводка электропроводки в гараже своими руками

Помещения в гаражном кооперативе, как правило, используются еще и в качестве мастерской. Слесарные работы, ремонт и обслуживания автомобиля, сложно выполнять в условиях квартиры. Поэтому автовладельцы организуют рабочее место в собственном гараже.

Если вы планируете выполнять более сложные работы, чем замена масла и фильтров, помещение необходимо электрифицировать. Большинство гаражных кооперативов предоставляют подобный сервис, но услуга, как правило, заканчивается подключением ввода к счетчику. Дальнейшая разводка электропроводки в гараже выполняется владельцем. Вызов электрика обойдется в немалую сумму. Однако при наличии элементарных навыков электрика, работу можно выполнить своими руками.

Требуется лишь соблюдение некоторых мер безопасности

Основное правило (неформальное), прокладка должна быть выполнена аккуратно, с использованием качественных материалов. Распространенное заблуждение: «в гараж сойдет любой хлам» может привести к пожару или поражению электротоком.

Основные моменты, которые следует знать:

• Электропроводка укладывается либо в штробы, либо в пожаробезопасную гофру. Для гаража это особенно актуально, поскольку вероятность повреждения магистрали в подобных помещениях выше.
• При монтаже проводки в металлическом гараже, изолирующие гофры обязательны. Коммутационное оборудование монтируется на панели, изготовленные из диэлектрических материалов.
• Необходимо учитывать воздействие сырости и агрессивных жидкостей.
• Обязательно разведение линии освещения и силовых розеток на отдельные автоматы защиты.
• После прибора учета устанавливается общий вводной автомат: покидая гараж, вы сможете обесточить его одним движением. Допускается отдельная линия освещения, которая постоянно будет под нагрузкой.
• Линия энергообеспечения смотровой ямы (подвала) выполняется с отдельной защитой, желательно применение источника пониженного напряжения (12 вольт) с гальванической развязкой от сети 220 вольт.

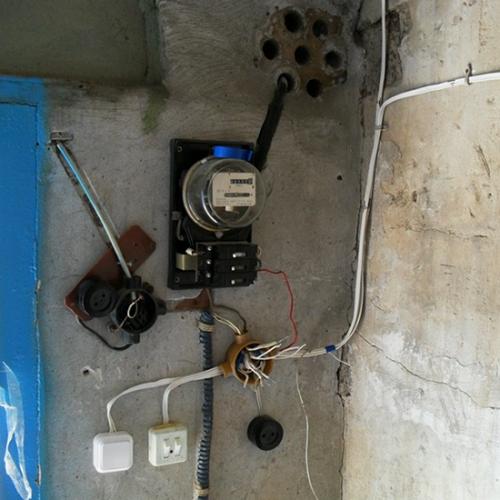

Часто возникает ситуация, когда вы приобретаете гараж с уже выполненной электрификацией. Если схема электропроводки в гараже выполнена предыдущим хозяином с нарушениями, ее необходимо переделать.

Как правильно спланировать электроснабжение гаража

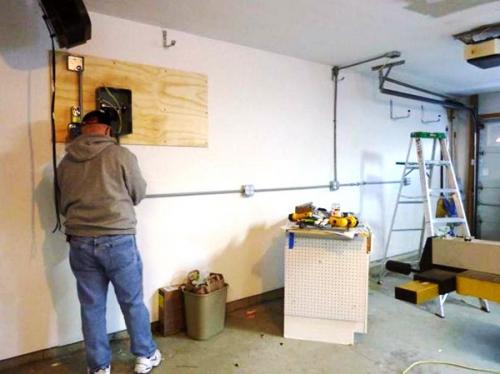

Перед укладкой проводки в гараже своими руками, необходимо нарисовать схему. Вне зависимости от состояния помещения (новый гараж, или в нем уже размещено оборудование: верстаки, светоточки, стеллажи), выполните планировку.

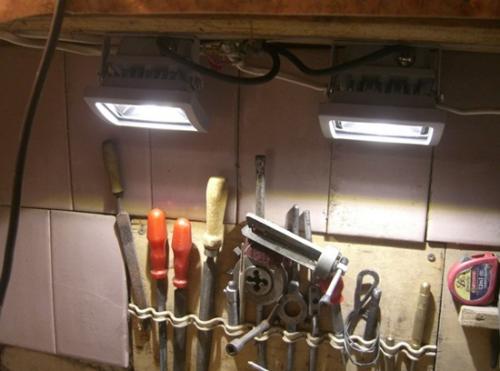

Освещение разбивается на несколько групп

1. Дежурный свет. Обеспечивает равномерное освещение всего пространства, особенно в районе входа. Высокая мощность не требуется, желательно подключение к отдельному автомату защиты: после принудительного отключения всего энергоснабжения, дежурный свет будет работать. Нельзя совмещать эту линию с энергообеспечением смотровой ямы (подвала).
2. Зоны проведения работ. Целесообразно организовать отдельные световые точки с выключателями. Выполняя работу в разных местах помещения, вы обеспечите яркий свет там, где необходимо. Остальные лампы будут погашены, экономя электроэнергию.

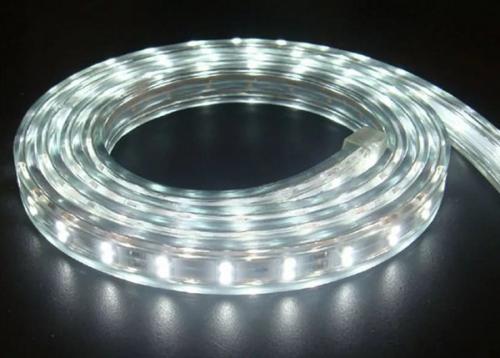

3. Выбирая места для светоточек, учитывайте теневые зоны от установленных полок, стеллажей, и стоящего в гараже автомобиля. Комбинируйте направленные и рассеивающие источники света для разных задач. Например, над верстаком устанавливается яркая направленная лампа с абажуром, а для общего освещения лучше подойдет плоский рассеивающий плафон.

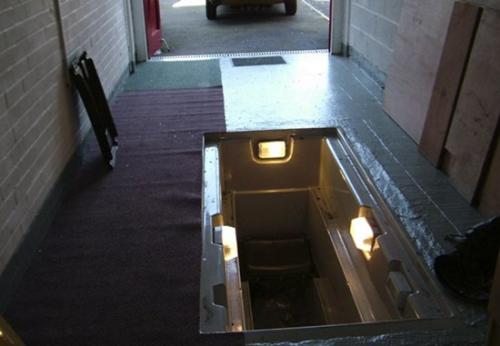

4. Освещение смотровой ямы не обязательно должно быть мощным. Достаточно, чтобы вам было видно, куда поставить ногу, или где лежит упавший ключ. Слишком яркий свет в яме будет утомлять глаза. Применяются плоские длинные светильники, за которые вы не будете цепляться в тесноте. Если в стенах смотровой ямы организованы ниши для инструмента, свет можно организовать в них.Идеальный вариант — 12 вольтовые водозащищенные светодиодные ленты, или LED светильники в алюминиевых профилях. Во-первых, они достаточно ударопрочные и занимают мало места. Во-вторых — экономичность быстро окупит высокую стоимость.
5. Другой вопрос — освещение подвала. В нем могут быть установлены полки и стеллажи. Учитывая малую высоту перекрытия, светильники должны быть плоскими. Оптимальный вариант — размещение плафонов по периметру потолка. Опять же, обратите внимание на светодиодные решения. В подвале может быть сыро, и замена линий 220 вольт на 12, повысит безопасность. Основной элемент освещения — переноска. Лампа по возможности должна быть низковольтной. В идеале точка подключения находится под рукой (розетка в яме), линия на отдельном автомате защиты. Разумеется, переноска должна быть ударопрочной, особенно при напряжении питания 220 вольт. Удобно пользоваться удлиненной лампой, которую можно подвесить под днище, либо положить на пол, направив свет вверх.

Разводка электрики в частном доме. Необходимые инструменты для работы

Прежде чем выполнять монтаж электропроводки в частном доме своими руками, нужно подготовить все инструменты и материалы, которые будут использоваться в работе. Не имея понятия об электричестве и хотя бы базовых знаний по его распределению внутри дома, сделать все самостоятельно будет довольно трудно. Тщательная подготовка обезопасит и облегчит процесс.

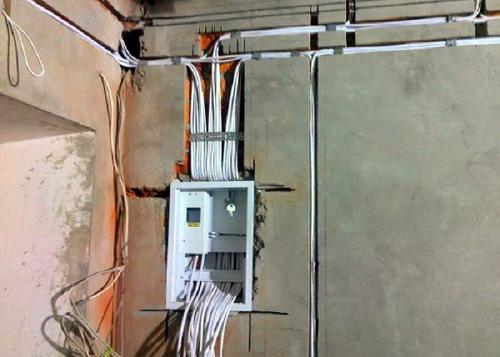

От счетчика должны исходить самые мощные кабеля, выдерживающие необходимую нагрузку.

Разводка электропроводки в частном доме выполняется с помощью таких инструментов:

• пассатижи;
• шуруповерт;
• штроборез – болгарка с дисками, если проводка будет закладывать внутри бетонных стен;
• молоток;

• зубило;
• ножницы или острый нож для нарезки кабеля;
• рулетка;
• шпатель.

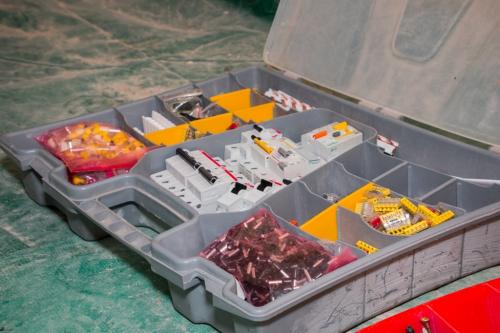

Кроме того, нужно подготовить такие расходные материалы:

• электрический счетчик;
• кабеля различных сечений;
• УЗО – автоматическое устройство защитного отключения;
• клемники;
• розетки, выключатели, установочные коробки под них;

• распределительные коробки;
• алебастровая смесь для закрепления проводов в каналах;
• пластиковые короба – если электропроводка будет наружной;
• саморезы;
• клей.

Чтобы заранее подготовить все необходимые инструменты и материалы, нужно рассчитать, сколько их понадобится в процессе работы.

От электросчетчика должен выходить медный многожильный кабель. В зависимости от сложности и объема электропроводки его подводят к нескольким распределительным коробкам. От них пойдут кабеля более тонкого сечения, рассчитанные на меньшую мощность. Прежде чем начинать монтаж электропроводки в доме, желательно составить подробный план, чтобы рассчитать нужное количество всех элементов и расходных материалов.

Разводка электрики на кухне. Советы по электропроводке на кухне

1. Любую работу по электропроводке на кухне начинайте с прорисовки элементарной электрической схемы. На ней вы должны обозначить все розетки и выключатели, которые хотите иметь на кухне. Расположение розеток должно быть привязано к размещению кухонной мебели и бытовой техники.

2. Запланируйте для электрической плиты,и посудомоечной машины отдельные линии электропитания (они называются группы). Хотелось бы обратить внимание. Линия электропитания плиты должна стать «не прикосновенной» при любых изменений электропроводки на кухне. Не забывайте электрическая плита бытовой прибор, максимально нагружающий электрическую сеть квартиры и если у вас старая квартира, нужна.

3. Электрическая плита, стиральная машина иобязательно должны быть заземлены. То есть для их электропитания нужно проложить электрический кабель, состоящий из трех жил. Кабель нужно проложить от розетки, предназначенной для этих приборов до электрического щита (квартирного или этажного). При этом линии электропитания не должны прерываться и на них нельзя «подвешивать» другие бытовые приборы.

4. Кабели электропроводки должны иметь три жилы. Каждая жила должна быть жесткой (одножильной) и иметь для кухни диаметр не ниже 2,5 мм.

5. При работе по электропроводке во всех розетках и электрощите соблюдайте одинаковую цветность жил электрокабеля. По правилу синий провод это рабочий ноль, коричневый провод это фаза, желто-зеленый это заземление. Эту цветность проводов нужно поддерживать во всех коммутационных соединениях (розетках, светильниках и т.д.)

Еще 5 советов электрика

6. Электропроводка кухни должна состоять из следующих групп: электроплита, стиральная машина, посудомоечная машина,2 группы розеток для бытовых приборов, освещение. Такое разбиение позволяет максимально быстро и точно.

7.. Розетки на рабочей стене( с мебелью) принято располагать на высоте 100 мм. от пола до верха розетки. Розетки на кухонном фартуке нужно размещать на высоте 1,0 метра для стандартных рабочих столов и 1015 мм для высоких кухонных столов. А лучше воспользоваться своим планом расcтановки кухонной мебели и соблюдать .

8. Электропроводку на кухне лучше выполнять в скрытом виде, в штробах. Скрытаяи открытаяэто предпочтительные виды электропроводки на кухне.

9.  Категорически запрещено, использовать в качестве заземления металлические трубы коммуникаций и арматуру стен.

10. Не забывайте о прокладке слаботочной электропроводки: телефонной линии и кабеля телевизионной антенны. Не прокладывайте слаботочные кабели в пучках электропроводки.

Разводка электрики в бане. Щиток

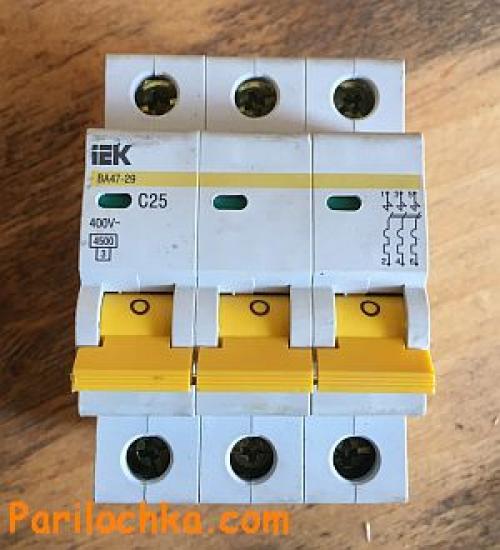

Электропроводка в бане, делаемая своими руками, потребует от вас грамотного подхода к содержимому щитка. Если говорить о стандартном его содержимом, то оно таково:

• вводной двухполюсный автомат защиты;
• автоматы защитного отключения по группам потребителей;
• устройство защитного отключения (УЗО).

Как видите, начинки не много, главное – правильно подобрать параметры. И, разумеется, вместо УЗО можно ставить дифференциальный автомат .

Помимо перечисленного нужны следующие вспомогательные детали:

• шины для N и РЕ – рабочего и защитного нуля;
• DIN-рейка, на которую ставятся вводный автомат защиты (АЗ) и УЗО;
• соединительная шина;
• кембрик, с помощью которого делается двойная изоляция проводов;
• пломбировочный бокс для вводного АЗ (автомата защиты);
• соединительные провода, чье сечение соответствует нагрузке.

Количество автоматов зависит от количества групп потребителей . Если никаких силовых установок в бане не будет, то достаточно двух – для освещения и розеток.

СОВЕТ Как вариант, подумайте о том, чтобы разделить группы по помещениям – комната отдыха, моечная, парная, предбанник. В этом случае проще устранять неполадки, а также можно подобрать автомат, соответствующий нагрузке, которая планируется в том или ином помещении.

АЗ выбираются следующим образом: розетки держат до 16 А, а провод, к примеру, 2,5 мм2 – до 25 А, автомат на эту розеточную группу лучше всего поставить на 10А, хотя, если планируется подключать силовые установки с мощностью в несколько киловатт, то лучше ставить АЗ на 16А, но не больше.

ВНИМАНИЕ! Чем меньше величина тока, на который рассчитан АЗ, тем меньше потребителей вы можете подключить одновременно. Это и хорошо, и плохо. Поэтому лучше заранее рассчитывать будущую нагрузку и под нее выбирать оборудование.

Как выбрать правильно УЗО и подключить в щитке?

Номинальный отключающий дифференциальный ток обычно кратко называют «уставкой». Чтобы человека не ударило током, нужна уставка в 30 мА и не более того. А есть противопожарные УЗО, которые защищают проводку от возгорания или повреждения изоляции от старости, у них уставка больше 100 мА.

Защитить человека и проводку можно УЗО с номиналом 10-30 мА. Но не стоит ограничиваться одним устройством, ставя его на всю сеть, потому что у каждого подключенного прибора есть свои допустимые токи утечки. Если они будут суммированы, то УЗО сработает на эту сумму. Именно поэтому электрики советуют ставить протиповожарное УЗО после вводного автомата, а с уставкой 10 мА – на группы потребителей.

ВАЖНО! Номинал автоматического выключателя должен быть равен или быть чуть меньше, чем номинал УЗО. Только не путайте максимальный пропускаемый ток с током утечки (первый – А, второй – мА).

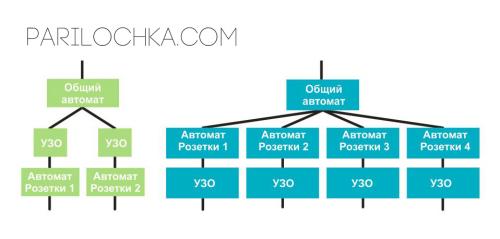

Ниже приводятся схемы последовательного подключения УЗО и автоматов. То и другое подключение допустимо:

Заземление

Провести проводку в баню нельзя без устройства заземления. Особенно это касается саун, в которых установлены электропечи. Предполагается, что вы создадите отдельный контур именно для этого строения.

Впрочем, у вас есть вариант заземлить только парную . Как это сделать, мы описывали вот в этой статье и вот в , где говорилось об электропечах.
