Техническая маркировка материалов для потребителя нужна для правильного расчета и выбора нужного сортамента пластиковых труб, который зависит от назначения и условий эксплуатации изделия. Существует базовый артикул и несколько видов дополнительных обозначений.
Стандартное обозначение полимерного изделия выглядит следующим образом:
- слово «труба»;
- сокращенное наименование материала;
- SDR – размерное отношение оптимального наружного диаметра к толщине стенки;
- наружная величина профиля;
- толщина стенки;
- класс эксплуатации;
- предельное рабочее давление;
- номер стандарта.
Например, полипропиленовая рандом-сополимер SDR 11, внешний размер 20 мм, толщина стенки 1,9 мм, 1 класс, оптимальное давление 1,0 МПа:
Труба PP-R SDR 11-20´ 1,9 класс 1/1,0 МПа ГОСТ Р 52134-2003.
Еще маркировка может производиться с указанием структуры изделия, типа материала, показателя номинального давления, категории и области применения.
Структура изделия:
- S – труба однослойная;
- M – многослойная;
- TI – с теплоизоляцией;
- PP – стандартный полипропилен;
- PP-RP – продукция, выдерживающая повышенное давление.
Тип материала:
- PPB – повышенной механической прочности, для горячей воды в напольных отопительных системах;
- PPH – с увеличенным внутренним диаметром (вентиляция и холодное водоснабжение);
- PPR – универсальная труба с повышенной температурой эксплуатации.
Показатель давления:
- PN 10 – рабочее давление 1,0 МПа, температура – +20…+45°С;
- PN 16 – до +60°С, 1,6 МПа;
- PN 20 – давление 2 МПа, температура – +95°С;
- PN 25 – для отопления и горячего водоснабжения – 2,5 МПа, +95°С.
Класс трубы:
- класс 1 – до 60°С – водоснабжение;
- класс 2 – трубопроводы до 70°С;
- класс 3 – до 60°С – «теплый пол»;
- класс 4 – отопление, до 70°С;
- класс 5 – до 90°С, отопление;
- класс XB – холодная вода.
Маркировка полимерных труб для водоснабжения позволяет покупателю быстро определить, подходит для него это изделие или нет.
Область применения композита обозначается цветом изделия:
- белый – водопроводные;
- серый – система отопления, горячая и холодная вода;
- черный – канализация, дренажные системы;
- зеленый – индивидуальное водоснабжение в границах приусадебного участка.
В качестве дополнительных параметров, в зависимости от поставщика материалов, на трубах могут обозначать товарный знак изготовителя, наличие сертификата, дату изготовления и порядковый номер партии.
Неармированный полипропилен на горячую воду. Размерные характеристики ПП труб

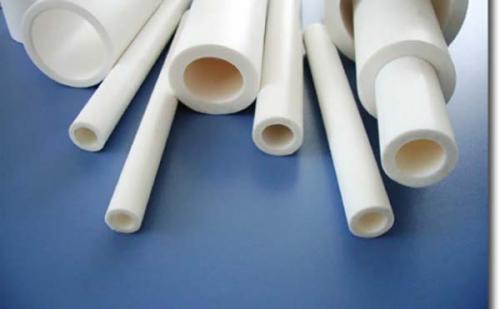

Металлические канализационные конструкции уходят в прошлое, теперь им на смену пришли полимерные системы. Высокопрочные полипропиленовые изделия отличаются друг от друга по диаметру (снаружи и изнутри), который указывается цифрами и буквами (маркировка) на самом изделии.
От внутреннего сечения рассчитывают нагрузку на систему труб. Внешний диаметр изделия в 20 мм имеет внутреннее сечение около 16 мм. У номинального размера изделия в 63 мм, внутренний размер будет 50 мм. Большой диаметр в 110 мм имеет сечение внутри – 90 мм. Данный вид изделий считается часто эксплуатируемым.
Внешние и внутренние значения не должны намного отличаться друг от друга, так как структура изделия влияет на биологическую устойчивость трубной системы и долгую эксплуатацию.
ВАЖНО! Полипропиленовые изделия с номинальным диаметром в 20 мм не подходят для использования в системе водоснабжения, так как такие размеры способствуют возникновению проблем с напором воды (оно недостаточное) из-за маленького давления.
Желательно, чтобы диаметральные размеры водопровода возрастали пропорционально удаленности труб от начала системы. Сперва проводят монтаж изделий с малым диаметром, а ближе к концу размер трубы должен быть увеличен.
Таблица. Пример размеров для полипропиленовой трубы PN 10
Представленная таблица наглядно показывает, что артикулы, указанные на изделии, полностью совпадают с диаметром трубы.
ВАЖНО! Трубные изделия, планируемые для снабжения холодной водой, а также отопления, всегда маркируют аббревиатурой PPB.

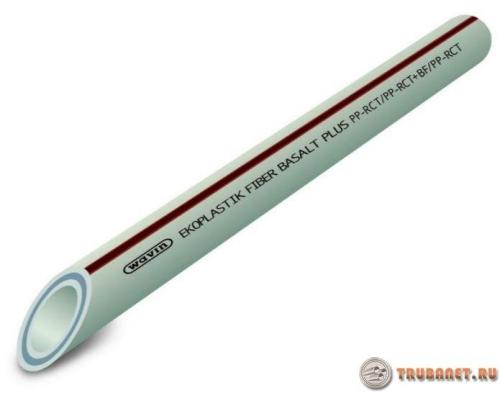

Маркировка полипропиленовых труб армированных стекловолокном. О цифровых и буквенных символах
На данный материал наносят много как букв, так и цифр. Производители обычно открывают официальные сайты, где, в том числе, есть информация по маркировке и той информации, которую она обозначает. Но лучше всего перевести эти объяснения на язык, который был бы понятен каждому.
Есть несколько характеристик, на которые указывает обозначение полипропиленовых труб.
Чем толще стенка, тем выше, скорее всего, будет данный показатель. Например, выпускают марки PN20, PN25. Такие варианты нужны для подачи горячей воды, систем отопления.
Иногда еще наносят полосы красного или синего цвета. Это даст понять, для какой воды предназначены будущие трубопроводы.
- Маркировка полипропиленовых труб для отопления включает данные, связанные с материалами и структурой. Составляются большие таблицы, чтобы дать описание данному параметру. Но достаточно быть в курсе основных обозначений, чтобы выполнить правильный монтаж отопления в обычном здании.
- Al – алюминий.
- PEX – обозначение сшитого полиэтилена.
- PP-RP. Это полипропилен, поддерживающий высокое давление.
- PP – Обычные разновидности полипропиленового материала.
- HI – огнестойкая продукция.
- TI – термоизолированный вариант.
- M – обозначение многослойности.
- S – значок для однослойных структур.
Маркировка полипропиленовых труб для водоснабжения может указывать и на данные, которые касаются:
- Наличия или отсутствия сертификатов.
- Номера выпущенной партии, серийного обозначения и времени, и так далее. Такие обозначения могут состоять из 15 символов и больше.
- Изготовителей.
- Толщины стенок и сечения.
Благодаря этим сведениям каждый покупатель сам выберет материал для водоснабжения, удовлетворяющий все его потребности.
