Печка в Гараж на отработке.

Печка в Гараж на отработке.

В ледяном гараже зимой не поработаешь, и терять возможность заняться личным делом в холодное время года в мастерской — для меня грешно. Вопрос стал актуальным.
Предыдущей стадией было утепление, создание термоса, а далее по плану — коробку необходимо чем-то прогревать. Рассматривалось множество вариантов печей на различных видах топлива: электричество, газ, солярка, дрова. Но некие рамки в ввиду просадки напряжения 220v в кооперативе и малое количество свободного пространства в мастерской — для самой печи и горючки — заставили остановиться на масленой печке.

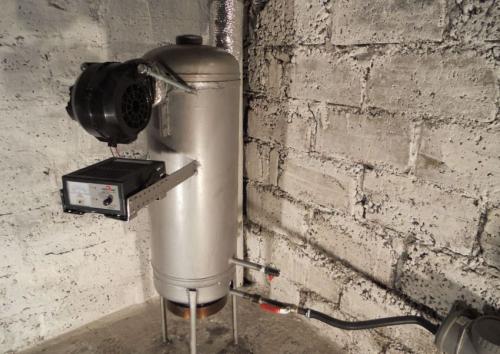

В позапрошлом году на авито была приобретена печь на отработке, прекрасно вписывающейся в габариты отведенного для неё угла 0.5м*0.5м.
Пробросил вверх на 4.5 метра от пола трубу с диффузором на конце. Внутри помещения — тонкостенная нержа, на улице — оцинковка. Примыкание с мягкой кровлей реализовано при помощи набитого между плитой и трубой асбеста + прикрученного к крыше жестяного фартука, и проклеенных листов STP.

Внутри прикрутил теплоэкран из жести — между ним и верстаком проложил 10мм астбестовый лист.
Сквозь верстак прокинул металлический воздуховод для притока горячего воздуха в середину помещения. На безопасном расстоянии повесил бак 4л из металлической канистры масла Zik. Плиточным клеем залил подиум для печи.

Проработав одну зиму провёл много наблюдений за работой печки. Вынашивал планы по её модернизации и увеличению КПД. К примеру, бак с капельником появился не сразу, а в процессе эксплуатации. Дело в том, что в простом варианте заливается масло в картер объёмом до 4х литров и теоретически для затухания закрывается дроссель, ожидается некоторое время и вуаля — можно смело идти домой. В моём же случае с полным картером кипящего масла при закрытии дросселя печь продолжала жарить на полную мощь пока топливо не догорит. Мало того, однажды попалось масло с тосолом, которое чуть не привело к катастрофе. И что более всего меня смущало — печь выходила из под контроля. Для устранения проблемы питания рассматривались 2 варианта:
1. Установка шибера на выпуск, дабы регулировать тягу
2. Сухой картер + бак с капельником для регулировки подачи горючего.

Остановился на втором и ни о чём не пожалел. При работе печи — её можно легко остановить в течении 5ти минут — достаточно закрыть кран подачи топлива. Единственно столкнулся с проблемой большей вязкости замёрзшего масла в тонкой топливной магистрали и коксование\закупоривание топливной трубки в камере сгорания. Соответственно установил регулировочный кран в 3 раза больше по сравнению с первой версией и в 2 раза большего диаметра быстросъёмную медную трубку.

Осенью, перед началом отопительного сезона начал железную модернизацию печки.
Завоял шаблоны из картона, расчертил железо, нарезал, загнул, начал варить.

Zoom

печь в перевёрнутом положении

Zoom

воздуховод из листа 2мм

Zoom

элементы воздуховода 2мм

Zoom

первой приваривалась внутренняя стенка, т.к. доступа снизу — в районе дожигателя попросту нет

Zoom

далее пошли в бой

Zoom

процесс сварки

Zoom

мегатронная пушка

Из оставшихся обрезков материала нарезал одинаковые пластины внешних радиаторов.

Zoom

радиаторные пластины, как в добротных советских транзисторных УНЧ =)

Для гармоничного вида железной конструкции нашёл в Леруа термокраску для каминов и печей — с порогом 700 градусов.

Zoom

термокраска до 700 град С

После нанесения и высыхания краску следуют прожечь для полимеризации. С открытыми воротами затопил печку и ждал в общей сложности часа 4-5 пока краска не перестанет вонять.Картину дополнил проточный пластиковый вентилятор 190 кубов в час, алюминиевая гофра, соединённая хомутами к воздуховодам.

Итог следующий.
Печка безопасная, кушает 1 литр отработанного масла в час, занимает мало места, не зависит от отключения электричества, хорошо греет и при этом прилично выглядит.
При температуре на улице -10 градусов, в утеплённом стандартном гараже -1градус — после запуска печки в течение часа температура в помещении возрастает до 18-20 градусов.

Безопасная печь на отработке. Сообщества › Гараж Мечты › Блог › Производительная и безопасная печь на отработке для обычного гаража

В ледяном гараже зимой не поработаешь, и терять возможность заняться личным делом в холодное время года в мастерской — для меня грешно. Вопрос стал актуальным.
Предыдущей стадией было утепление, создание термоса, а далее по плану — коробку необходимо чем-то прогревать. Рассматривалось множество вариантов печей на различных видах топлива: электричество, газ, солярка, дрова. Но некие рамки в ввиду просадки напряжения 220v в кооперативе и малое количество свободного пространства в мастерской — для самой печи и горючки — заставили остановиться на масленой печке.
В позапрошлом году на авито была приобретена печь на отработке, прекрасно вписывающейся в габариты отведенного для неё угла 0.5м*0.5м.
Пробросил вверх на 4.5 метра от пола трубу с диффузором на конце. Внутри помещения — тонкостенная нержа, на улице — оцинковка. Примыкание с мягкой кровлей реализовано при помощи набитого между плитой и трубой асбеста + прикрученного к крыше жестяного фартука, и проклеенных листов STP.

Внутри прикрутил теплоэкран из жести — между ним и верстаком проложил 10мм астбестовый лист.
Сквозь верстак прокинул металлический воздуховод для притока горячего воздуха в середину помещения. На безопасном расстоянии повесил бак 4л из металлической канистры масла Zik. Плиточным клеем залил подиум для печи.

Проработав одну зиму провёл много наблюдений за работой печки. Вынашивал планы по её модернизации и увеличению КПД. К примеру, бак с капельником появился не сразу, а в процессе эксплуатации. Дело в том, что в простом варианте заливается масло в картер объёмом до 4х литров и теоретически для затухания закрывается дроссель, ожидается некоторое время и вуаля — можно смело идти домой. В моём же случае с полным картером кипящего масла при закрытии дросселя печь продолжала жарить на полную мощь пока топливо не догорит. Мало того, однажды попалось масло с тосолом, которое чуть не привело к катастрофе. И что более всего меня смущало — печь выходила из под контроля. Для устранения проблемы питания рассматривались 2 варианта:
1. Установка шибера на выпуск, дабы регулировать тягу
2. Сухой картер + бак с капельником для регулировки подачи горючего.

Остановился на втором и ни о чём не пожалел. При работе печи — её можно легко остановить в течении 5ти минут — достаточно закрыть кран подачи топлива. Единственно столкнулся с проблемой большей вязкости замёрзшего масла в тонкой топливной магистрали и коксование\закупоривание топливной трубки в камере сгорания. Соответственно установил регулировочный кран в 3 раза больше по сравнению с первой версией и в 2 раза большего диаметра быстросъёмную медную трубку.

Осенью, перед началом отопительного сезона начал железную модернизацию печки.
Завоял шаблоны из картона, расчертил железо, нарезал, загнул, начал варить.

Полный размер

печь в перевёрнутом положении

Полный размер

воздуховод из листа 2мм

Полный размер

элементы воздуховода 2мм

Полный размер

первой приваривалась внутренняя стенка, т.к. доступа снизу — в районе дожигателя попросту нет

Полный размер

далее пошли в бой

Полный размер

процесс сварки

Полный размер

мегатронная пушка

Из оставшихся обрезков материала нарезал одинаковые пластины внешних радиаторов.

Полный размер

радиаторные пластины, как в добротных советских транзисторных УНЧ =)

Для гармоничного вида железной конструкции нашёл в Леруа термокраску для каминов и печей — с порогом 700 градусов.

Полный размер

термокраска до 700 град С

После нанесения и высыхания краску следуют прожечь для полимеризации. С открытыми воротами затопил печку и ждал в общей сложности часа 4-5 пока краска не перестанет вонять.Картину дополнил проточный пластиковый вентилятор 190 кубов в час, алюминиевая гофра, соединённая хомутами к воздуховодам.

Итог следующий.
Печка безопасная, кушает 1 литр отработанного масла в час, занимает мало места, не зависит от отключения электричества, хорошо греет и при этом прилично выглядит.
При температуре на улице -10 градусов, в утеплённом стандартном гараже -1градус — после запуска печки в течение часа температура в помещении возрастает до 18-20 градусов.

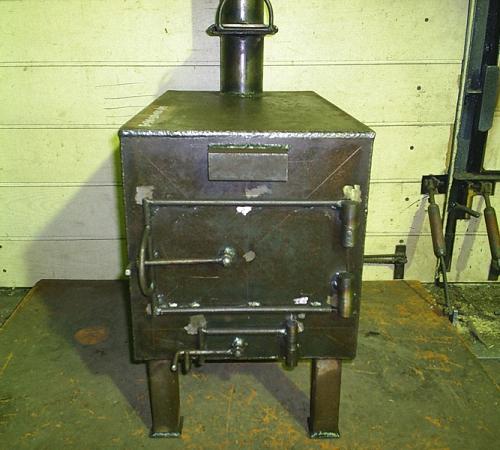

Экономичная печь на отработке. Печь на отработке из газового баллона, выполненная своими руками

Если в хозяйстве есть газовый баллон, его можно применить для изготовления самодельной печи на отработке. Благодаря толстым стенкам баллона, печь сможет долго функционировать, не прогорая. Форма баллона является идеальной для конструкции котельной установки. Для изготовления печи, понадобится:

• Для этого необходимо взять любой баллон объемом в пятьдесят литров. Толщина материала не должна превышать полтора сантиметра, иначе стенки не могут полноценно прогреваться и печь будет работать неправильно.
• Понадобится лист металла такой же толщины –до полутора сантиметров.
• Дымоходная труба должна быть не короче четырех метров, диаметром от десяти сантиметров.
• Труба для горелки лучше всего диаметром десяти сантиметров и длинной до тридцати пяти сантиметров.
• Для ножек потребуется металлический уголок или трубка.
• Из инструментов понадобится рулетка, дрель, болгарка, сварочный аппарат, электроды.

До начала работы баллон нужно освободить от остатков газа и тщательно промыть на улице. Даже если баллон кажется пустым и долгое время не использовался, следует соблюдать технику безопасности.

Баллон фиксируется для удобства и начинается работа по изготовлению печи.

Низ баллона - нижняя камера сгорания, высота данной части конструкции – около двадцати сантиметров, верхняя камера будет примерно такого же размера. К нижней части привариваются ножки из подручных материалов: уголка, трубок.

К отверстию люка верхней камеры приваривают перегородку, варится она как можно ближе к месту расположения дымохода, ее задача – задерживать в резервуаре разогретый дым.

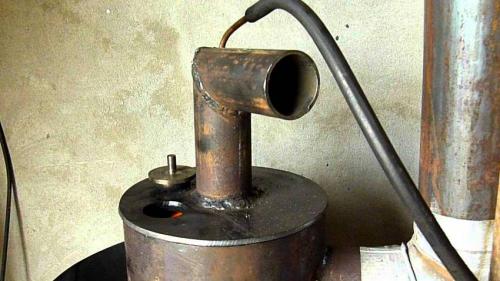

После этого, нужно вырезать два круга, для этого используют металлические листы. Пойдут круги для крышки нижней камеры и для дна верхней камеры. В каждой из крышек делают отверстия по десять сантиметров в диаметре. Для нижней камеры отверстие располагается по центру, для верхней – ближе к краю по диаметру трубки для горения. В нижней крышке необходимо сделать отверстие около шести сантиметров в диаметре, оно необходимо для заправки топлива. У отверстия должна быть заслонка наподобие дверного глазка, с возможностью отодвигаться и устанавливаться на место.

В соединительной трубке сверлится сорок восемь отверстий – это камера дожигания, в которой пары отработки смешиваются с кислородом. Чтобы внутри конструкции не собиралась сажа и копоть очень быстрыми темпами, нужно прошлифовать внутренние части агрегата.

В подготовленное заранее отверстие приваривают соединительную трубку.

В камере сверху делают отверстие для дымоходной трубы, важно, что она должна располагаться строго вертикально, иначе хорошая тяга не обеспечится.

Самодельная печь на отработке. Преимущества и недостатки печки на отработанном масле

Заводская или самодельная печь на отработанном масле характеризуется рядом преимуществ:

• обеспечением быстрого и эффективного нагрева закрытых помещений в виде теплиц, бытовых построек, складских и технических комнат;
• независимостью устройства от электричества и газа;

При обеспечении нормального режима работы печь не создает много копоти и гари

• уникальными конструктивными особенностями аппарата, которые позволяют осуществлять процесс приготовления пищи;
• простотой в эксплуатации;
• отсутствием открытого пламени;
• надежностью конструкции, которая выполняется из металлических изделий, соединенных сваркой;
• при обеспечении нормального режима работы печь не создает много копоти и гари;
• благодаря небольшому весу и габаритам аппарат можно транспортировать;
• печь можно изготовить из металлолома;
• при работе устройства обеспечивается сжигание масла и его паров;
• печь можно сочетать с системой водяного отопления, установив сверху бак.

Печь на отработке закрытого типа не лишена недостатков, среди которых можно выделить следующие:

• возможность засорения питающей трубки отработанным маслом;
• необходимость монтажа дымохода длиной не менее 4 м;
• наличие раскаленных открытых поверхностей;

Печь на отработке обеспечивает быстрое и эффективное нагревание закрытых помещений разного типа

• еженедельная очистка дымохода и емкости для масла от скопившихся отходов;
• большая вероятность загрязнения одежды и помещения во время контакта с топливом;
• емкость с горючим должна располагаться в теплом помещении;
• неприятный запах отработанного масла;
• погасить пламя в аппарате можно лишь после полного выгорания топлива;
• при неправильной эксплуатации возрастает пожароопасность;
• характерный гудящий шум в процессе работы печи;
• топливо загорается лишь при нагревании его до температуры вспышки.

Важно! Перед тем как заливать масло в систему, следует его отфильтровать.

Печь на отработке из огнетушителя. Экодовески наших дней

Сегодняшние печи на отработке не повторяют конструкции тех дней, кроме буржуйки , о которой речь пойдет отдельно. И тому есть веские причины.

В 60-х сгорание до углекислого газа и водяных паров считалось абсолютно чистым и безопасным. В наши дни и то, и другое, увы, парниковые газы, действие которых уже вполне ощутимо на собственной шкуре в буквальном смысле. Дожечь еще глубже невозможно, но экономичность печи приобретает особо важное значение.

Не было тогда и синтетических моторных масел, и хитроумных присадок к ним. Они позволяют вдвое и более сократить литровый расход топлива ДВС по сравнению с тогдашним, но при неполном сгорании дают канцерогены, токсины, мутагены и бог весть что еще. А люди тогда были в целом здоровее и выносливее. Опять ничего не поделаешь – чуть более чем за полвека население Земли увеличилось в 2,5 раза и продолжает расти. Применительно к печке – дожигать нужно на 100% и никак не менее.

Наконец, тогдашнее машинное масло – натуральный нефтяной ректификат из насыщенных углеводородов – не могло развивать очень высокую температуру при горении. Поэтому очень вредные и опасные окислы азота в тогдашних печках образовывались разве что отдельными молекулами. А нынешняя простая печка на отработке может выбрасывать их в ощутимых для здоровья количествах. Так что на оксидах азота стоит остановиться подробнее.

Окислы азота

Все оксиды азота опасны для человека. В медицине для наркоза применяется самый легкий из них – закись азота, веселящий газ, но строго по дозировке под наблюдением анестезиолога. Чем больше азота соединяется с кислородом, тем опаснее результат. Окислительные баки боевых ракет заправляют тетраокисью азота N2O4 – достойной по едкости и ядовитости «сестрицей» горючего – гептила (несимметричного диметилгидразина), который она окисляет. Адская начинка современных машин массового уничтожения таится не только в боеголовках.

Как может окисел окислять? Дело в том, что оксиды азота – соединения эндотермические, на их образование нужно затратить энергию; азот с кислородом «не любят» друг друга, разность их электрохимических потенциалов и квантовые свойства электронных оболочек не позволяют им сильно связываться. При взаимодействии с соединениями, обладающими восстановительными свойствами (легко соединяющимися с кислородом, галогенами и их родственниками по таблице Менделеева) оксиды азота так же легко отдают кислород, что и есть окисление с выделением энергии, т.е. горение. Применительно к ракетам – тяжелое по молекулярной массе горючее с тяжелым окислителем дает большую массу выхлопа и сильную реактивную тягу.

Что касается печей, то здесь нужно знать следующее:

1. При температуре от 900 градусов окислы азота образуются в заметных количествах.
2. Если в газовоздушной смеси есть избыток кислорода, то при высокой температуре он «перехватывает» частицы топлива, и окислы азота уходят дальше по дымовому тракту.
3. При примерно 600 градусах окислительная активность оксидов азота становится выше, чем у кислорода, и окислять еще не сгоревшие частицы топлива начинают они; в результате получается совершенно безвредный во всех смыслах азот, углекислый газ и пары воды.
4. Если температура упала ниже 400 градусов, то окислы азота попадают во вторую «яму стабильности» своей фазовой диаграммы; тяжелую органику окислить они уже не могут (кислород – тоже) и уходят с дымовыми газами наружу.

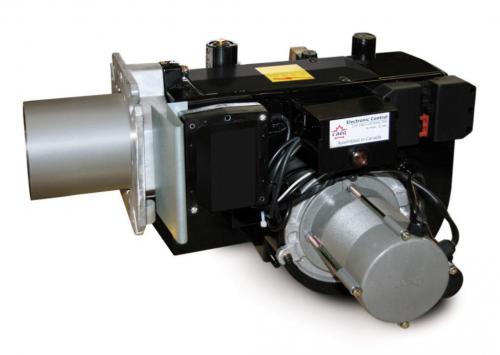

Горелка для печи на отработке. Горелка на отработанном масле

В наши дни горелки на отработанном масле – это вид оборудования, которое нужно почти всем системам отопления технических или производственных помещений.

Горелки на отработанном масле устанавливают в котлы и печи, водонагреватели, теплогенераторы.

Утилизация отработанного моторного масла (отработки) достаточно серьезная проблема во всем мире.

Вместе с тем энергетический потенциал отработки высок; сжигая ее, можно получить много тепла, несравненно более дешевого, чем от любого другого энергоносителя.

Вопросом, как делается горелка на отработке своими руками, интересуются не только профессионально связанные с автохозяйством – запас отработки поможет сэкономить значительную сумму и на отоплении подсобных помещений в частном домовладении.

Для отопления жилых помещений отработка совершенно непригодна из-за содержащихся в ней изначальных присадок в моторное масло и попавших в него в процессе эксплуатации примесей.

Однако отработка – весьма специфичное горючее, и любая иная горелка для жидкого топлива на нем не заработает.

Горелки на отработанном масле предназначены для сжигания отработанных масел в водогрейных котлах, технологических установках и генераторах теплого воздуха.

Она является комбинированной и успешно применяет в качестве топлива отработанные масла, дизельное топливо и масла растительного происхождения, что очень удобно с точки зрения эксплуатации и позволяет сократить затраты на содержание нескольких типов горелок.

Благодаря широкому ряду мощностей (от 24 кВт до 595 кВт) полностью удовлетворяют любые запросы потребителей.

По производительности, горелки, функционируют на отработанном масле, регулируются в различных пределах.

Топливо для горелок может быть дизельным, также возможно применение растительных масел и различных видов переработанных масел, вязкостью до 90 единиц.

Помимо прочего, горелки очень удобны в использовании, так как не требуют настройки при переходе с одного вида топлива на другой.

Видео печь для гаража на отработке, супер экономная с катализатором.
