Мощность светодиода для ламп освещения. Характеристики светодиодов, определение тока и напряжение

17.07.2022 в 15:29
Содержание
  1. Мощность светодиода для ламп освещения. Характеристики светодиодов, определение тока и напряжение
  2. Мощность светодиодных ламп таблица. Соотношение световой мощности в ваттах ламп накаливания и светодиодных
  3. Сколько ватт надо на комнату 16 кв м. Какие есть рекомендации
  4. Светодиодные лампы сколько ватт брать. Мощность светодиодных светильников и их яркость
  5. Мощность светильника светодиодного. Преимущества использования светодиодных приборов
  6. Мощность светодиодного светильника на площадь. Как рассчитать освещение по формуле
  7. Сколько нужно светодиодных ламп для комнаты 18 кв м. Расчет количества светильников по формуле
  8. Таблица мощности светодиодных ламп и ламп накаливания. Таблица соответствия светодиодных ламп и ламп накаливания

Мощность светодиода для ламп освещения. Характеристики светодиодов, определение тока и напряжение

Светодиод (обозначается СД, СИД, LED в англ.) представляет собой прибор, в основе которого лежит искусственный полупроводниковый кристаллик. При пропускании через него электротока создается явление испускания фотонов, что приводит к свечению. Данное свечение имеет очень узкий диапазон спектра, и цвет его находится в зависимости от материала полупроводника.

Светодиоды вполне могут заменить обычные лампы накаливания

Светодиоды с красным и желтым свечением производят из неорганических полупроводниковых материалов на базе арсенида галлия, зеленые и синие изготавливают на основе индия-галлия-нитрида. Чтобы увеличить яркость светового потока используют различные присадки или применяют метод многослойности, когда слой чистого нитрида алюминия размещают между полупроводниками. В результате образования в одном кристаллике нескольких электронно-дырочных (p-n) переходов, яркость его свечения возрастает.

Различают два типа светодиодов: для индикации и освещения. Первые используют для индикации включения в сеть различных приборов, а также как источники декоративной подсветки. Они представляют собой цветные диоды, помещенные в просвечивающийся корпус, каждый из них имеет четыре вывода. Приборы, излучающие инфракрасный свет, используют в устройствах для удаленного управления приборами (пульт ДУ).

В области освещения используют светодиоды, излучающие белый свет. По цвету различают светодиоды с холодным белым, нейтральным белым и теплым белым свечением. Существует классификация применяемых для освещения светодиодов по способу монтажа. Маркировка светодиода SMD означает, что прибор состоит из алюминиевой или медной подложки, на которой размещен кристаллик диода. Сама подложка располагается в корпусе, контакты которого соединены с контактами светодиода.

Применение светодиодной подсветки в интерьере кухни

Другой тип светодиодов обозначается OCB. В таком приборе на одной плате размещается множество кристаллов, покрытых люминофором. Благодаря такой конструкции достигается большая яркость свечения. Такую технологию используют при производстве светодиодных ламп с большим световым потоком на относительно малой площади. В свою очередь это делает производство светодиодных ламп наиболее доступным и недорогим.

Обратите внимание! Сравнивая лампы на SMD и COB светодиодах можно отметить, что первые поддаются ремонту путем замены вышедшего из строя светодиода. Если не работает лампа на COB светодиодах, придется менять всю плату с диодами.

Определение тока

Для осуществления этого есть несколько методов. Рассмотрим наиболее простой из них. Чтобы определить номинальный ток светодиода, потребуется наличие тестера, называемого мультиметром. Такой метод также применяется для обычных диодов.

Мощность светодиодных ламп таблица. Соотношение световой мощности в ваттах ламп накаливания и светодиодных

Простая методика пересчета мощности светодиодных ламп на лампочки накаливания при замене выглядит так:

1. Найти в технических характеристиках старой лампы накаливания её мощность светового потока. Например, для лампочки накаливания 60 Вт она составляет 615 лм (значение может отличаться у разных производителей).

2. Посмотреть мощности светового потока у моделей светодиодных ламп с подходящим цоколем Е27 или Е14 (показатели светового потока также могут отличаться у лампочек разных производителей).

  • У светодиодной лампы мощностью 7 Вт мощность светового потока составляет 600 лм.
  • Мощностью 9 Вт – 720 лм.
  • Мощностью 10 Вт – 750 лм.

3. Выбираем светодиодную лампу с мощностью светового потока, близкой к требуемой. В данном случае, с некоторым запасом, нам подойдут светодиодные лампочки с потребляемой мощностью 8 Вт или 9 Вт.

Рассмотрим пересчет для других наиболее распространенных мощностей ламп.
У лампы накаливания 100 Вт мощность светового потока равна 1360 лм.
Ближайшие варианты светодиодных ламп:

  • У светодиодной лампочки 15 Вт мощность светового потока равна 1350 лм.
  • У светодиодной лампочки 20 Вт мощность светового потока – 1600 лм.
В итоге на замену лампы накаливания 100 Вт подойдет светодиодная лампочка мощностью 15 Вт.

Если же рассмотреть соответствие по световому потоку со стороны светодиодных ламп, то мы получим:

  • Светодиодная лампа 7 ватт соответствует лампочке накаливания мощностью 40 Вт.
  • Светодиодная лампа 10 вт соответствует лампочке накаливания 60 Вт (но дает больший световой поток 750 лм против 615 лм у лампочки накаливания).
  • Светодиодная лампа 15 ватт соответствует лампе накаливания 100 Вт.
Для удобства выбора все варианты сведены в таблицу соответствия мощности светодиодных ламп лампам накаливания.

Источник: https://natyazhnye-potolki.aystroika.info/stati/pravila-vybora-moshchnosti-svetodiodnyh-svetilnikov-kak-rasschitat-osveshchenie-po-formule

Сколько ватт надо на комнату 16 кв м. Какие есть рекомендации

Как мы выяснили, освещенность в доме играет огромную роль. Лампы должны давать равно столько света, сколько необходимо для конкретного помещения.
В квартире или частном доме каждое помещение имеет свое предназначение и особенности эксплуатации (кухня, спальня, гостиная, коридор и т.д.). Особое внимание в этом вопросе необходимо уделять детской комнате, так как для детей даже небольшое отклонение светового потока от нормы может привести к негативному влиянию на организм. Каждая комната должна иметь свой собственный показатель количества лампочек и светильников.
Рассчитывать то количество ламп, которое вам понадобится для конкретного помещения, следует по специальным формулам. В идеале освещенность должна учитываться еще на этапе проектирования зданий и комнат. При правильном планировании лампы будут давать достаточно света для комфортного пребывания человека в конкретном помещении.

Сколько ватт надо на комнату 16 кв м. Какие есть рекомендации

Проектирование освещения

Степень освещенности нормируется некоторыми правовыми актами, входящими в состав СНиП (строительные нормы и правила), а также СанПиН (санитарные нормы и правила). Эти документы на региональном уровне дополняются разнообразными актами и отраслевой документацией.
В документах для частных домов и квартир приведены рекомендуемые и минимальные нормы касательно освещенности. Они указаны в Люксах на м2.
Обратите внимание! В данной документации за 1 Люкс принимается то освещение, которое имеется в тропиках при полнолунии. При этом лампы накаливания в 100 Ват дают освещенность в 1350 Люкс.
Рассчитывать необходимое количество лампочек для каждой комнаты по нормативной документации нужно с небольшими корректировками, так как здесь приведены только минимальные значения.

Источник: https://natyazhnye-potolki.aystroika.info/stati/pravila-vybora-moshchnosti-svetodiodnyh-svetilnikov-kak-rasschitat-osveshchenie-po-formule

Светодиодные лампы сколько ватт брать. Мощность светодиодных светильников и их яркость

Еще несколько лет назад led-лампы использовалось гораздо реже, чем сейчас. С ростом востребованности светодиодов развиваются и производители ламп, стараясь улучшить световую отдачу каждого ватта. Поэтому лампа мощностью 8W, выпущенная в 2022 году, светит так же, как лампа 10W, но произведенная год или два назад. Это достигается благодаря тому, что лампа с новыми комплектующими выдает большее количество люменов из 1 потребленного ватта энергии.

Как мы уже упомянули, яркость лампы и ее мощность — не одно и то же. Интенсивность света определяет световой поток . Люмены, а не ватты — это то, в чем измеряется яркость светодиодной лампочки. Чем их больше, тем ярче свет. И хоть между этими параметрами есть связь, нельзя выбирать лампу, учитывая только один из них.

Например, два разных производителя выпускают светодиодные лампы одинаковой мощности, но используют разные комплектующие. У одной лампы световой поток будет 1400 Лм, а у другой — 1600 Лм. Получается, что при потреблении одного и того же количества электроэнергии, вторая лампа будет светить ярче.

Сколько потребляет светодиодная лампа можно увидеть на карточке этого товара. Минимальная мощность 9 Вт — у лампы шар , а самая мощная лампа — это цилиндр 55 Вт . Световой поток первой — 750 Лм, а второй 5000 Лм — это самая яркая светодиодная лампа из ассортимента.

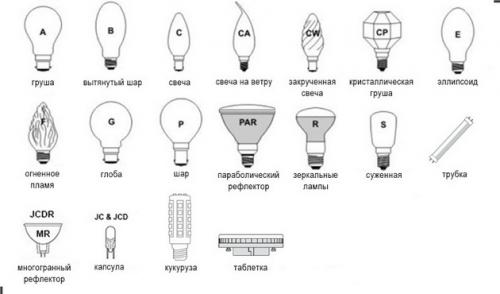

В то же время светодиодные лампы шар и свеча имеют одинаковую мощность — 9 Вт. При этом яркость шара 750 Лм, а свечи — 850 Лм. То есть при одинаковой мощности они имеют разную яркость.

Мощность светильника светодиодного. Преимущества использования светодиодных приборов

Мощная светодиодная лампа позволит осветить помещения с высокими потолками, может быть использована в светильниках наружного освещения, способствовать ландшафтному дизайну.

Изготовители выпускают led лампы с цоколями Е40 или Е27, корпус которых,  обеспечен защитой IP64, что позволяет использовать подобные источники света при различных погодных условиях.

Очевидны преимущества данных осветительных приборов:

  • способствуют многократной экономии электрической энергии;
  • не требуют изменений проекта системы освещения и дополнительных расчётов;
  • при включении практически сразу демонстрируют предельную мощность;
  • не выделяют ультрафиолетового и теплового излучения;
  • не меняют цветовое свечение и интенсивность, со временем;
  • не производят мерцания, вредных выделений, шума.

Мощность светильника светодиодного. Преимущества использования светодиодных приборов

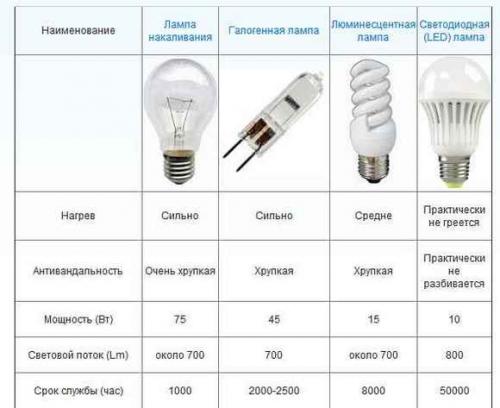

При выборе того или иного источника света, принято руководствоваться основным параметром – мощностью лед ламп. Благодаря данной характеристике, не трудно высчитывать количество энергии, преобразуемой прибором  в свет, тем более что мощные светодиодные лампы обладают высоким уровнем эффективности.

Мощность светильника светодиодного. Преимущества использования светодиодных приборов

Так, одинаковое свечение у LED лампочки, требующее 6 Вт, для иных осветительных приборов потребует 60-ти, потому, для создания одинакового уровня освещённости разным источникам необходимо различное количество энергии.

Светодиодные лампы большой мощности обладают:

  • достаточно крупными габаритами;
  • большим количеством светодиодов встроенного типа.

Так, лампы «кукуруза» превосходно зарекомендовали себя при использовании для освещения:

  • городских улиц;
  • парков;
  • территории дачных участков;
  • складских и производственных помещений с высокими потолками,

к тому же изготовители оснащают светодиодные лампы большой мощности встроенными линзами, что позволяет увеличить угол освещения до 140˚.

Мощность светильника светодиодного. Преимущества использования светодиодных приборов

Мощность светодиодного светильника на площадь. Как рассчитать освещение по формуле

Как и любая задача, наша имеет несколько путей решений.

Простая формула расчета по площади помещения

X – уровень светового потока (лм).

A – установленная норма для рассматриваемого помещения.

B – площадь (м.кв).

C – коэффициент высоты потолка. (для стандартных потолков до 2,7 м С=1; для высоких до 3,5 м С=1,5; для очень высоких до 4 м С=2).

Допустим, нам нужно выбрать лампы для офиса площадью 16 кв.м. в новострое с потолками 3 метра.

Х=200*16*1,5=4800 (лм).

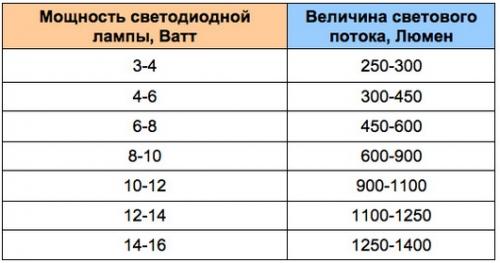

Но сколько нам потребуется ламп? Для этого обратимся к таблице ниже.

Если ваш выбор пал на офисные светильники Ziverd BURO S опал мощностью 18 Вт. 4800/1800 = 2,67. То есть, трех изделий для рассматриваемого офиса будет достаточно.

Обратите внимание, световой поток современных LED -светильников может отличаться от стандартных величин. В каталоге производителя среди характеристик товара указывается и этот показатель. Не забывайте его учесть. Так, для модели BURO S опал он составляет 2100.

Мощность светодиода для ламп освещения. Характеристики светодиодов, определение тока и напряжение 04

Формула расчета по площади с поправочным коэффициентом

В этом случае искомой величиной будет уровень освещенности (в Люксах). В обобщенном виде формула выглядит так:

F – попадающий на поверхность световой поток.

S – площадь поверхности.

η – поправочный коэффициент. Дело в том, что до поверхности доходит лишь часть света, а часть рассеивается по пути. По умолчанию программы и калькуляторы расчета освещения присваивают этой переменной значение 0,5.

Немного больше времени, терпения, и можно получить более точные значения. Для этого рассчитаем коэффициент помещения.

Сколько нужно светодиодных ламп для комнаты 18 кв м. Расчет количества светильников по формуле

Сколько нужно светодиодных ламп для комнаты 18 кв м. Расчет количества светильников по формуле Изучать весь СНиП вам вовсе не обязательно, достаточно воспользоваться итоговой таблицей рекомендуемых норм освещенности для жилых и не жилых помещений.

Также в этих правилах приведен минимальный уровень комфортной освещенности:

  • для рабочих зон (разделочный стол, макияж, зеркала, чтение книг) – 300 Люкс Сколько нужно светодиодных ламп для комнаты 18 кв м. Расчет количества светильников по формуле
  • для жилых комнат – 150 Люкс Сколько нужно светодиодных ламп для комнаты 18 кв м. Расчет количества светильников по формуле
  • для второстепенных (прихожая, ванная) – 50 Люкс Сколько нужно светодиодных ламп для комнаты 18 кв м. Расчет количества светильников по формуле

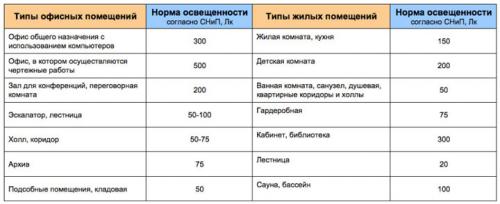

Вот краткая таблица для некоторых помещений: Сколько нужно светодиодных ламп для комнаты 18 кв м. Расчет количества светильников по формуле

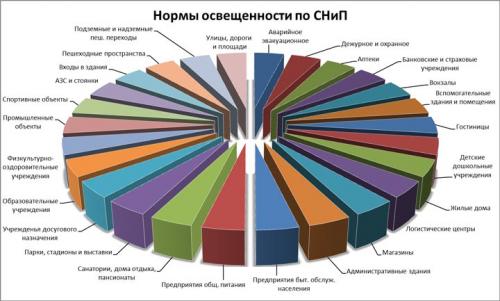

А вот более подробный перечень норм освещенности различных учреждений, помещений и рабочих мест:

Если освещенность будет ниже, то вы визуально будете ощущать дискомфорт, находясь внутри комнаты. ГОСТ также определяет зависимость цветовой температуры и уровня освещения. Сколько нужно светодиодных ламп для комнаты 18 кв м. Расчет количества светильников по формуле

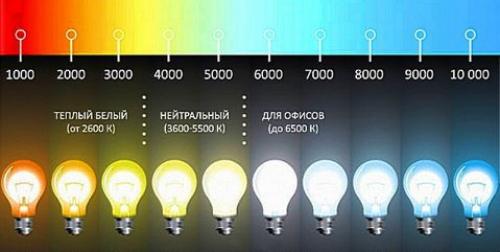

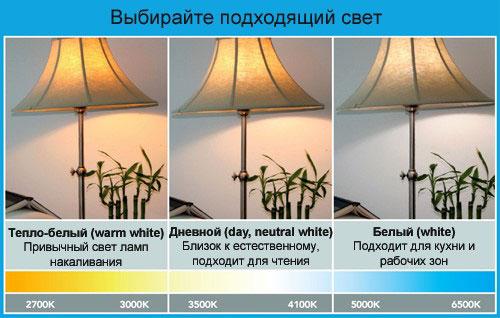

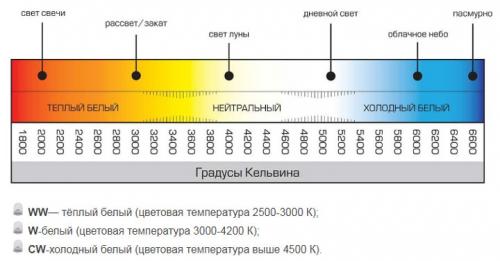

Связано это с тем, что чем выше температура света, тем более высокий спектр идет от источника излучения. Грубо говоря, в комнате будет светлее.

Однако на практике, качество цветопередачи может ухудшиться. Сколько нужно светодиодных ламп для комнаты 18 кв м. Расчет количества светильников по формуле

То есть, некоторые цвета визуально могут отличаться от фактических.

Для точных расчетов есть довольно сложная формула: Сколько нужно светодиодных ламп для комнаты 18 кв м. Расчет количества светильников по формуле

Используя ее, можно подсчитать точное количество светильников. Однако в расчетах фигурирует множество коэффициентов, с которыми неопытный пользователь никогда не сталкивался.

Это коэффициенты неравномерности, запаса, затенения, использования. Для просчета помещений сложной конструкции или сдачи объекта в эксплуатацию, это вполне рациональный подход.

Однако, если вам нужно всего лишь узнать, какое число лампочек желательно закупить в комнату своей квартиры или дома, есть и другой более простой и менее запутанный расчет: Сколько нужно светодиодных ламп для комнаты 18 кв м. Расчет количества светильников по формуле

E

норма освещенности помещения из таблицы СНиП (в люксах)

S

площадь помещения (в м2)

H

коэфф. высоты потолков

  • до 2,7м H=1
  • от 2,7м до 3,0м H=1,2
  • от 3,0м до 3,5м H=1,5
  • от 3,5 до 4,5м H=2,0

F

световой поток лампы (в люменах)

Давайте в качестве примера подсчитаем, сколько нужно светодиодных лампочек максимальной мощностью 10Вт для минимального освещения спальни, площадью 15м2 со стандартной высотой потолков.

Источник: https://natyazhnye-potolki.aystroika.info/stati/pravila-vybora-moshchnosti-svetodiodnyh-svetilnikov-kak-rasschitat-osveshchenie-po-formule

Таблица мощности светодиодных ламп и ламп накаливания. Таблица соответствия светодиодных ламп и ламп накаливания

Мощность электрической лампы является одной из важнейших ее характеристик. Однако в этом вопросе существует определенная путаница, созданная не без участия маркетологов.

Соответствие мощности светодиодных ламп лампам накаливания

Соответствие потребляемой мощности двух видов приборов

За многие годы эксплуатации ламп накаливания большинство людей привыкло к прямой связи между световым потоком, создаваемым светильником и его мощностью, потребляемой от сети. С появлением новых устройств, способных превращать электрический ток в излучение более эффективно, сложившиеся ассоциации нарушились. Чтобы продвигать товар, в маркетинговых целях на упаковках ламп стали крупно писать так называемую эквивалентную мощность.

Эквивалентная мощность обозначена крупным шрифтом

Эта величина соответствует мощности лампы накаливания, которую заменяет светодиодная лампа по равному световому потоку. При этом от сети LED-светильник потребляет намного меньше благодаря более высокому КПД . Чтобы можно было легко перевести «светодиодные» ватты в «традиционные», приведена таблица соответствия между разными видами осветительных приборов.

Очевидно, что светодиодные светильники имеют энергоэффективность на порядок выше традиционных источников света. Но надо учитывать в приведенных цифрах и рекламную составляющую – проверить реальный световой поток без специальных приборов нельзя.

Сравнение технических характеристик

Для сравнения параметров различных видов осветительных приборов, удобно свести их в таблицу. В ней показана потребная электрическая мощность светодиодных и других ламп для создания определенного светового потока.

НакаливанияLED*Энергосберегающая*
Срок эксплуатации, часов100050000
Рабочая температура, град.Свыше 150До 75выше 100
Создаваемый световой поток, лмМощность, потребляемая от сети, Вт
2002026
40040412
70060915
900751019
12001001230
18001501945
25002003070

* — указаны усредненные значения, фактическая мощность может отличаться в зависимости от примененной технологии производства.

Энергосберегающий светильник – тупиковая ветвь в развитии осветительных устройств

Из таблицы в результате сравнения параметров еще более наглядно видно, что у светодиодного освещения конкуренция со стороны ламп накаливания и энергосберегаек отсутствует. Способность LED лучше других приборов преобразовывать электроэнергию в световой поток не вызывает сомнения.

Через какое время окупятся LED лампы

LED-светильники стоят дороже обычных колб с нитью накаливания. Но они потребляют меньше электроэнергии. При планировании замены обычных светильников на светодиодные , потребителя интересует, насколько это выгодно. Для расчета времени окупаемости потребуются следующие исходные данные:

  • потребляемая мощность лампы с нитью накаливания P1, Вт;
  • стоимость лампы накаливания S1, руб;
  • потребляемая мощность светодиодного прибора с аналогичным световым потоком Pled, Вт;
  • стоимость LED-светильника Sled, руб;
  • стоимость киловатт-часа для населения Se, руб.

За 1 час эксплуатации выгода составит разницу в потребляемой электроэнергии, умноженную на стоимость:

N=(P1-Pled)*Se/1000 (учтен переход от киловатт к ваттам).

Такую выгоду можно получить за 1 час работы. Разница в стоимости приборов:

D=Sled-S1.

За час окупится доля в процентах:

J=(N/D)*100 =100* ((P1-Pled)*Se)/( Sled-S1).

И полное время окупаемости в часах составит:

T=100/J=100/(100* ((P1-Pled)*Se)/( Sled-S1)) = ( Sled-S1)/((P1-Pled)*Se).

Очевидно, что время окупаемости тем меньше, чем меньше разница между стоимостью осветительных устройств, чем больше разница между энергопотреблением и чем выше стоимость электроэнергии.

Для примера надо задаться типовыми данными:

  • мощность обычной лампы – 100 Вт;
  • ее стоимость – 15 руб;
  • мощность потребления LED-светильника – 12 Вт;
  • стоимость светодиодного прибора– эквивалента 100 Вт – 200 руб;
  • типовая стоимость киловатт-часа для населения (зависит от региона) – 3,5 руб.

За час экономия составит (100 Вт-12 Вт)*3,5/1000=0,308 руб.

Разница в стоимости осветителей составляет 200 руб – 15 руб = 185 руб.

За час LED-светильник «отрабатывает» (0,308/185)*100=0,16% от повышенной стоимости, и время полной окупаемости составит 625 часов. Потом светодиодная лампа начинает приносить прибыль.

Расчет в часах не очень интересен потребителю, гораздо информативнее данные в днях или месяцах. Для этого надо знать, сколько часов лампа горит в день. Летом эта цифра меньше, вряд ли больше 1 часа. Зимой же освещение в квартирах может гореть 5-6 часов. Если взять среднюю цифру в 4 часа, то получится, что LED окупится за 156 дней или приблизительно за полгода (зимой чуть быстрее, летом чуть медленнее).
