Кирпичная каменка для бани. Виды кирпичных печей

23.03.2020 в 05:19
Содержание
  1. Кирпичная каменка для бани. Виды кирпичных печей
  2. Кирпичная печь для бани с закрытой каменкой порядовка. Проекты банных печей с порядовкой
  3. Простая печь для бани из кирпича. Кирпичные печи для бани: виды, преимущества и недостатки
  4. Кирпичная банная печь с закрытой каменкой порядовка. Проекты кирпичных печей для бани
  5. Маленькая печь для бани из кирпича. Типы кирпичных печей
  6. Простая кирпичная печь для бани своими руками. Кладка печи для бани своими руками из кирпича
  7. Кирпичная печь для бани с открытой каменкой. Достоинства кирпичной печки
  8. Видео кирпичная печь для бани. Закрытая каменка. Собери сам.

Кирпичная каменка для бани. Виды кирпичных печей

За свою тысячелетнюю историю человечество создало несколько видов печей для бани, которые работают по разным схемам и на основании разных принципов.

Кирпичная каменка для бани. Виды кирпичных печейПри этом даже если у вас кладётся небольшая печь для бани, порядовка её будет индивидуальная. Что же касается наиболее распространённых конструкций, то они следующие:

  • серая печь;
  • чёрная;
  • печь по-белому;
  • каменки, совмещённые с плитой.

Чёрные печки в принципе не имеют дымохода, и дым здесь выходит наружу из помещения через дверь. Они считаются самыми древними и существуют на свете уже не одно столетие. Их плюс – возможность получить большое количество пара при малом количестве топлива. К недостаткам же можно отнести необходимость ожидания полного прогорания топлива в топке.

Серая печь каменка для бани из кирпича, а также порядовка для неё предполагают наличие дымохода. При этом в качестве плюса таких печей можно назвать их высокую экономичность при достаточно быстром прогреве помещения парной. Однако такие печки так же, как и чёрные, требуют от их владельца время на ожидание полного прогорания в них дров.

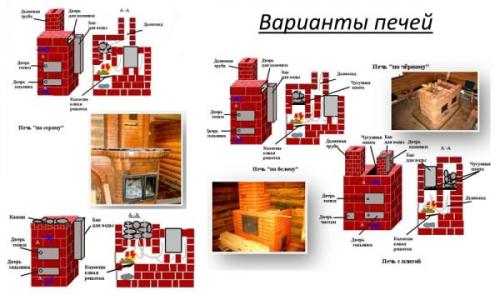

Кирпичная каменка для бани. Виды кирпичных печей 01 Наиболее распространёнными же в наше время являются так называемые белые печи, для которых характерно наличие полностью закрытого дымохода, не выпускающего наружу продуктов сгорания. Однако у них также есть свои недостатки, например, они очень долго нагревают баню. Кроме того, белая кирпичная печь каменка для бани и её порядовка сложны в исполнении, и выполнить их под силу далеко не каждому домохозяину.

Что же касается печек с плитами, то в бане они обычно не используются, а выкладываются в подсобных помещениях в том случае, когда оно, например, совмещено с летней кухней. Кроме того, такие печи могут быть возведены в мойке и используются они для нагрева воды необходимой для мытья или стирки белья.

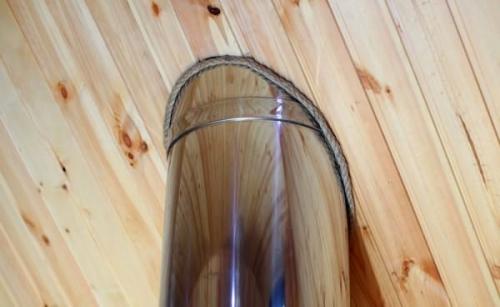

Кирпичная каменка для бани. Виды кирпичных печей 02Существуют и необычные схемы, например, печи для бани Кузнецова и порядовки к ним. Автор такой печки заявляет, что КПД его детища превышает 80%, однако, если вы строите баню в первый раз и не имеете достаточного опыта в этой сфере, лучше не рисковать и отдать предпочтение традиционной дровяной каменке.

Кирпичная печь для бани с закрытой каменкой порядовка. Проекты банных печей с порядовкой

Кирпичная печь: порядовка и проектирование

Существуют готовые проекты, однако они зачастую не удовлетворяют всем потребностям. Такая печь, порядовка которой уже спроектирована, зачастую требует доработки. Изменение порядовки должно фиксироваться в проекте с точной прорисовкой каждого ряда кирпичной кладки. Чтобы быть уверенным на все 100%, после корректировки проекта его необходимо показать специалисту и согласовать с ним все нюансы будущей печи.

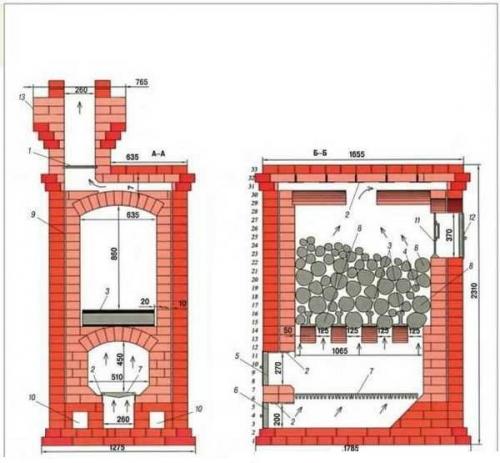

Кирпичная каменка для бани. Виды кирпичных печей 03

Готовый проект печи

Главное правило, которое нужно учитывать при проектировании печи – это безопасность ее эксплуатации, поэтому консультация специалиста является необходимой мерой.
Внося поправки и изменения в готовый проект следует учитывать особенности строительства:

  • топка в каменках должна быть большой;
  • колоссники укладываются вдоль поддувальной части печи;
  • при сооружении каменки, возвышающейся на топкой, необходимо обеспечить высоту топливника равную примерно девяти рядам кирпичной кладки;
  • расстояние между печью и прочей обстановкой бани, выполненной из дерева, должно быть не менее 35 см;
  • каждый ряд кладки проверяется с помощью строительного уровня;
  • кладка начинается от установленных створок печки;
  • дымоход печки на отрезке между каменкой и крышей обязательно покрывается теплоизолятором.

При строительстве топливника, следует учитывать его назначение – обеспечение хорошего горения. Для нормального функционирования необходимо обеспечить достаточный приток воздуха. Этому способствует большой размер топки. По этой же причине поддувало также должно отличаться большими габаритами.
Колоссники большого размера обеспечивают необходимый приток воздуха, однако их зачастую бывает сложно подобрать. Выходом из этой ситуации является установка нескольких колоссников.
Высоту топливника следует сделать не менее 50 см, то есть около 9 кладок. Это обеспечит равномерное прогревание кирпичей. Если же высота топливника будет меньше, температура кирпичей упадет, а между ними постоянно будет скапливаться сажа.
Начиная кладку от створок, необходимо запастись полосками или асбестовыми шнурами для обмотки той части дверцы, которая примыкает к кирпичной кладке. В этой части кладка закрепляется с помощью прочной проволоки для фиксации швов. Чтобы обеспечить необходимую жесткость конструкции, рекомендуется проложить специальные канавки или пазы, в которые ляжет проволока.
Ниже представлен наглядный пример проекта, в котором бак, нагревающий воду, соприкасается непосредственно с каменкой. Это позволяет обеспечить дополнительный нагрев от дымохода.

Простая печь для бани из кирпича. Кирпичные печи для бани: виды, преимущества и недостатки

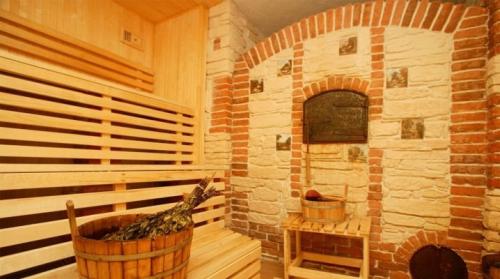

Простая печь для бани из кирпича. Кирпичные печи для бани: виды, преимущества и недостатки

Редко кто может усомниться в пользе банных процедур, а попариться в собственной баньке мечтают многие.

Построить кирпичную печь для бани по силам не только опытным печникам, но и начинающим мастерам. Следуя инструкциям и рекомендациям, можно построить баню у себя на участке и создать не только комфортное место для отдыха, но и соорудить целый архитектурный шедевр.

Особенности

Ничто не дает такого приятного тепла, комфортной атмосферы, легкого дыхания, как нахождение в бане с кирпичной печью. Чтобы построенная своими руками печь получилась на должном уровне, необходимо четко выполнять все инструкции. Даже при наличии небольших навыков в строительстве можно сделать отличную топочную для бани.

Прежде всего необходимо определиться, какой вариант печи более подходит для конкретного помещения.

Рассмотрим варианты истопки кирпичной печи для бани:

  • По черному . Такие печи пользовались особой популярностью в деревнях на протяжении многих лет. Особенность данной конструкции заключается в том, что здесь отсутствует дымоход, поэтому пара и аромата в помещении будет предостаточно. Недостатком данного варианта можно назвать то, что необходимо ждать, пока топливо полностью прогорит.
  • По серому . Данный вариант более экономичный. Печь имеет дымоход, поэтому помещение прогревается быстрее. Как у предыдущего варианта, здесь есть недостаток: необходимо ждать, пока полностью не сгорят дрова.
  • По белому . Данный вариант можно назвать наиболее достойным, так как при его использовании в помещении не будет следов сажи, а в комнате долгое время будет сохраняться тепло. Но на прогревание такой печи уходит много времени, что не всегда удобно для использования.
  • С плитой . Такой вариант для бани можно считать наиболее удачным. Конструкция состоит из бака, который устанавливают на плите из чугуна, банных камней. Бак закрыт с 3 сторон кирпичной стеной, за счет этого долгое время температура воды остается высокой. Чаще бак устанавливают поверх топки, а над дымоходом выкладывают камни, но иногда как бак, так и камни могут располагаться в ином порядке.

Кирпичная банная печь с закрытой каменкой порядовка. Проекты кирпичных печей для бани

Очень редко можно найти готовый проект кирпичной печи, который устраивает на 100%. Приходится дорабатывать и переделывать готовую порядовку. В этом случае вносите необходимые коррективы, детально прорисовывая каждый ряд кирпичей,  и исправленную порядовку показываете специалисту.

Кирпичная банная печь с закрытой каменкой порядовка. Проекты кирпичных печей для бани

Проект кирпичной печи для бани

Даже если были внесены даже незначительные изменения, консультация крайне желательна. Печь в бане должна быть безопасна, потому очень важно мнение грамотного специалиста.

Корректируя проект нужно помнить несколько особенностей кладки кирпичных печей:

  • Топливник в каменках обычно делают большого размера и для обеспечения нормального процесса горения необходимо обеспечить хороший приток воздуха. Поэтому поддувало и поддувальная дверца должны также иметь приличные размеры.
  • Чтобы обеспечить хороший приток воздуха в топливную камеру колосники лучше укладывать вдоль поддувального канала. Но найти колосник требуемого размера зачастую проблематично, потому часто приходится устанавливать  несколько решеток меньшей длины поперек поддувала.
  • Если каменка находится над топкой, высота топливника должна быть не меньше 55см. Оптимальный вариант – 8 или 9 рядов кирпича. В этом случае камни будут нагреваться до высоких температур. Уменьшение высоты топливника приведет не к ускорению нагрева, а к понижению температуры камней и скоплению в промежутках между ними сажи.
  • Если деревянные конструкции не защищены огнеупорными материалами, то расстояние до кирпичной печи не может быть меньше 30 см.
  • Перед тем, как укладывать кирпичи на глиняно-песчаный раствор (информация о растворе размещена в статье Материалы для кирпичной банной печи ), выложите их согласно плану насухо, начиная с одного из углов, подберите кирпичи подходящего размера, чтобы ширина швов не превышала 5мм. И лишь затем укладывайте на раствор.
  • После укладки каждого ряда его проверяют на вертикальность и горизонтальность при помощи строительного уровня. Точность соблюдения углов можно проверить установленными отвесами. Корректируйте даже минимальные отклонения.
  • При установке дверец кладку начинают от нее, плотно фиксируя. Все дверцы в тех местах, где они прилегают к кирпичам, предварительно обматывают асбестовым шнуром или полосой асбеста.  Фиксируются они на месте при помощи проволоки или стальных полос, закрепляемых в швах. Для более жесткой фиксации в кирпичах под проволоку прорезают канавки.
  • Особое внимание нужно уделить месту прохода трубы от кирпичной печи через потолок, крышу или стену. В этом месте трубу обязательно изолируют базальтовой ватой или другими теплоизоляторами, переносящими высокие температуры.

Маленькая печь для бани из кирпича. Типы кирпичных печей

Перед началом процесса строительства необходимо определиться с конкретной схемой конструкции. Их всего 4, и различаются они по способу истопки:

  1. «По-белому». Такая печка долго прогревается. Данный процесс занимает около 12 часов. Ее явным плюсом является абсолютное отсутствие грязи в помещении за счет использования камней.
  2. «По-черному». Этот способ отапливания бани используется уже достаточно долгое время. У такой печи не предусмотрен дымоход, поэтому воздух в помещении будет пропитан ароматом и паром. Минус данного способа — необходимость окончательного прогорания топлива.
  3. «По-серому». За счет наличия дымохода в печи баня прогревается интенсивнее. Недостаток у такой схемы такой же, как и у предыдущей.
  4. «С плитой». Суть данной конструкции в том, что предусмотрен бак, фиксируемый с банными камнями на плиту из чугуна. Он (бак) по трем сторонам огорожен стенками из кирпича и чаще всего размещается над топкой, в то время как камни — над дымоходом. Плиты при этом не закрыты до конца. В отдельных случаях местоположение элементов конструкции может отличаться.

Кирпичная печь «по-черному»

Также банная печь из кирпича может быть постоянного или периодического действия.

В первом случае камни будут располагаться в ящике или металлическом настиле. Прогрев будет осуществляться за счет передачи тепла между материалами.

Во втором случае огонь проходит через камни.

Параметры кирпичных печей

Размеры конструкции подбираются в соответствии с площадью самого банного помещения. Чаще всего основание под такую печь имеет габариты 89х102 см или 102х129 см, а ее высота за исключением дымоотвода — 168 см и 210 см соответственно. Конструкция большего размера больше подходит для помещения с высокими потолками.

Бак для нагрева воды в кирпичных печах может размещаться как сверху, так и внизу.

Источник: https://idei-dizajna.ru-land.com/novosti/kamenka-kirpichnaya-pech-vidy-kirpichnyh-pechey

Простая кирпичная печь для бани своими руками. Кладка печи для бани своими руками из кирпича

Если во время постройки дома швы между кирпичами могут достигать 10 мм, то для печи их толщина более 4 мм уже является катастрофой. От периодического нагревания такие швы очень быстро выкрашиваются, а в помещение начинает поступать дым и угарный газ. Поэтому кирпичные печи для бани нужно возводить из одинакового одноразмерного кирпича с ровным ложем и боковыми стенками.

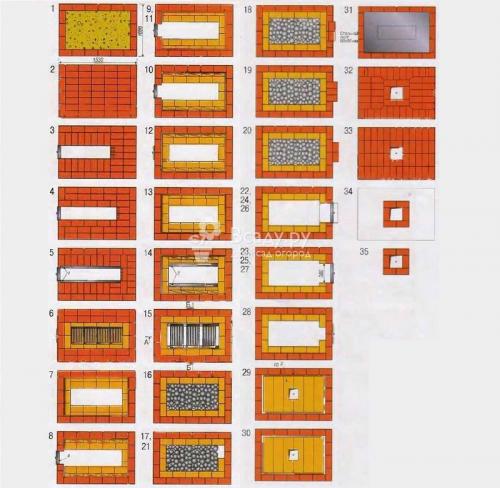

Кирпичная каменка для бани. Виды кирпичных печей 06

Кирпичные печи для бани - чертежи с порядовками

Порядовка банной печи

Опытные мастера не жалеют времени на предварительное возведение нижней части печи насухо - без раствора. Это дает возможность отобрать нужные кирпичи, пронумеровать их, оценить возможные проблемы, сделать зарезы и подготовить куски необходимого размера и формы. Затем "сухая кладка" разбирается и повторяется уже с раствором.

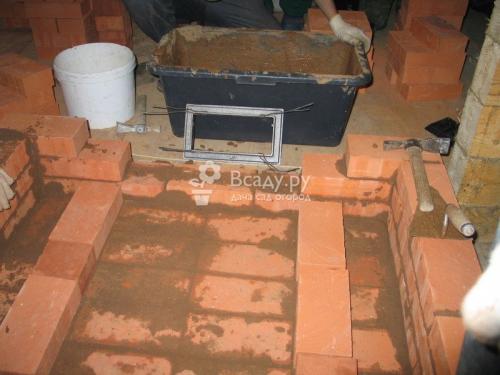

Кирпичная каменка для бани. Виды кирпичных печей 07

Кирпичная печь для бани - фото кладки

Первый ряд следует выкладывать очень тщательно. Он должен быть идеально горизонтальным, а размеры диагоналей получившегося прямоугольника - равны между собой.

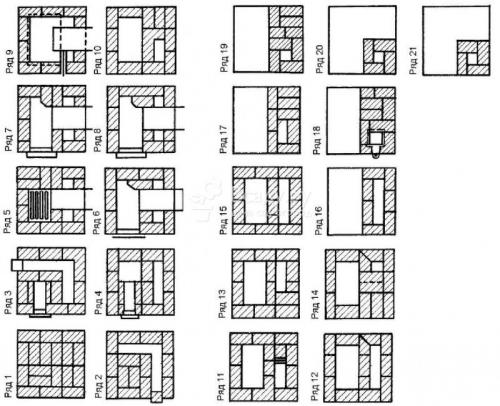

Кирпичная каменка для бани. Виды кирпичных печей 08

Порядовка банной печи из кирпича

По кирпичам первого ряда при помощи отвеса в дальнейшем проверяется вертикаль стенок печи. Горизонталь проверяется длинным уровнем (длина уровня должна быть больше диагоналей), а одинаковость диагоналей - шнурком. Кроме того проверяются прямые углы и прямая линия боковин этого ряда. Впоследствии каждый ряд также контролируется уровнем и проверяется на вертикаль.

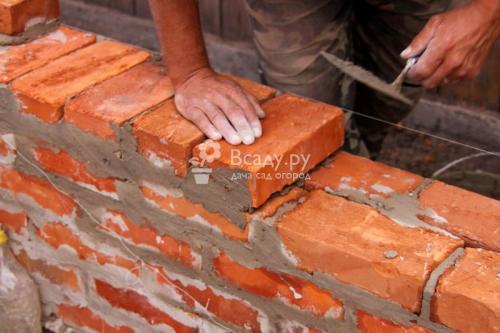

Кирпичная каменка для бани. Виды кирпичных печей 09

Укладка стенки печи для бани своими руками из кирпича

Для крепления дверки поддувала на 3-м ряду используют оцинкованную стальную проволоку или полосу мягкой стали. Чтобы крепеж дверки не мешал кладке - в кирпиче болгаркой выбирают канавки, куда и утапливается проволока.

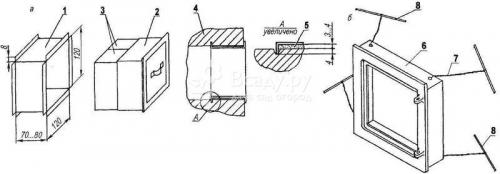

Кирпичная каменка для бани. Виды кирпичных печей 10

Крепление дверки печи для бани своими руками из кирпича

Под стальные уголки на 5-м ряду также болгаркой выбираются площадки так, чтобы металл оказался заподлицо с плоскостью кирпича. Колосники свободно укладываются на уголки и, если они прогорят, то так же свободно меняются на новые. Кроме того, своим расширением колосники не разрушают кирпичную кладку.

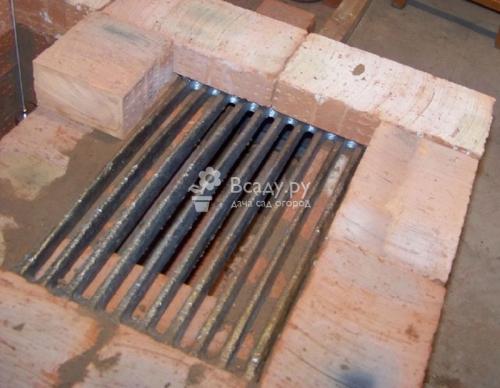

Кирпичная каменка для бани. Виды кирпичных печей 11

Колосники для банной печи из кирпича

Далее следует заняться возведением топочной камеры, а уже после нее, продолжить поднимать наружные стенки. Таким способом гораздо удобнее выдержать нужные размеры высокотемпературной топки и подогнать размеры тепловых зазоров между ней и наружной стенкой.

Выкладываем топку банной печи

Кладка топки выполняется из шамотного печного кирпича и огнеупорной глины. Делать всю печь из шамотного кирпича нецелесообразно, поскольку он имеет малую теплоемкость и быстро остывает. С другой стороны, использование в топке обычного красного кирпича, даже керамического, приводит к его быстрому разрушению от высокой температуры, и печь в баню из кирпича своими руками просто выходит из строя.

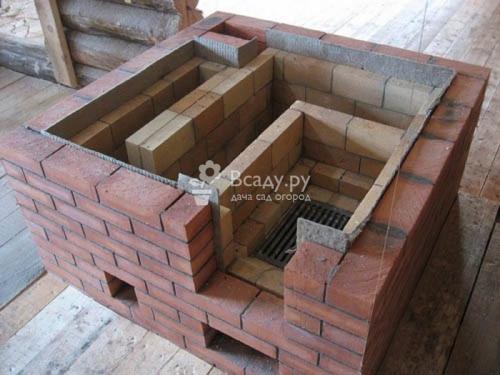

Кирпичная каменка для бани. Виды кирпичных печей 12

Кладка топочной камеры печи для бани из кирпича

Дверки топки, так же как и дверки камеры каменки, крепятся при помощи проволоки или металлических полос, как было указано выше. Периметр дверных рамок следует обернуть печным базальтовым шнуром, который компенсирует тепловые колебания размеров. Аналогичная компенсация делается и на направляющих рамках задвижек дымохода.

Подбираем колосники и камни для бани

Особое внимание также нужно обратить на подбор колосников. Они работают в очень агрессивных температурных условиях и поэтому могут быстро прогореть. Поэтому колосники обычно делают из жаростойкого толстого чугуна, но ни в коем случае не из арматуры, строительной катанки, насколько бы толстой она ни была. Прекрасные банные печи из кирпича своими руками получаются из обрезков рельс или рельсовых накладок. Срок службы таких колосников превышает срок службы самой каменной печи.

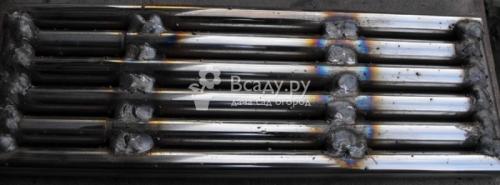

Кирпичная каменка для бани. Виды кирпичных печей 13

Самодельные колосники для кирпичной бани

Булыжники для каменки должны иметь округлую форму и размер, позволяющий без проблем загружать и выгружать их через дверку своей камеры. Роль булыжников могут играть среднеразмерные куски разбитых изоляторов высоковольтных линий. Они сделаны из жаропрочного стекла и стойко держать быстрые изменения температур. Но теплоемкость стекла хуже камня, такая печь будет быстрее остывать.

Кирпичная печь для бани с открытой каменкой. Достоинства кирпичной печки

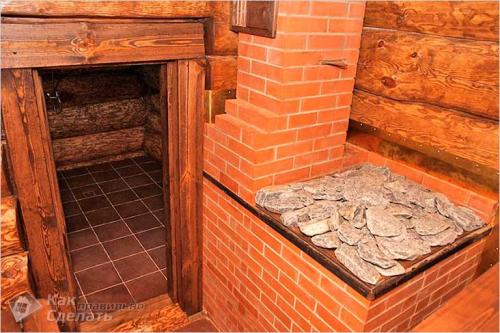

Кирпичная каменка для бани. Виды кирпичных печей 14 Кирпичная печь-каменка

Печь, сложенная из кирпича , имеет большую закрытую каменку, конструкции их другого материала не могут соперничать с ней по качеству получаемого пара. Плюсами такой конструкции являются:

  • пожарная безопасность;
  • долговременное сохранение тепла;
  • возможность обогреть большую площадь;
  • простота эксплуатации и отсутствие необходимости подкидывать топливо в процессе помывки;
  • равномерный прогрев помещения;
  • отсутствие контакта между камнями и продуктами горения.

К недостаткам каменной печи относят ее внушительный вес, требующий закладки отдельного фундамента, и необходимость предварительного прогрева бани.

Металлические каменки: плюсы и минусы

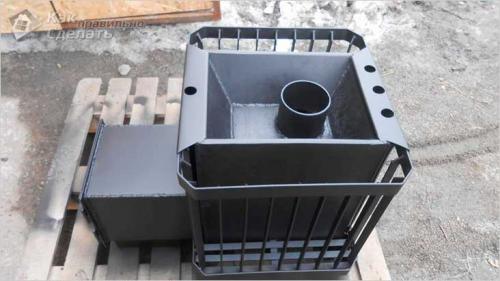

Кирпичная каменка для бани. Виды кирпичных печей 15 Из металла

При желании можно сварить стальную печь для бани. Над ее топкой устанавливается емкость для камней. Такой вариант дешевле и изготавливается быстрее и проще, чем кирпичная конструкция. Чугун для металлических каменок использовать нельзя, при попадании на него водой возникают трещины. Среди плюсов стального отопительного прибора:

  • компактный размер;
  • небольшой вес;
  • быстрый прогрев.

Выбирая, как сделать каменку для бани, учитываются и недостатки печки; быстрое остывание после прекращения горения, неравномерный прогрев бани, пожароопасность.

Кирпичная печка устанавливается так, чтобы она отапливала все помещения. Ее передняя часть с топочной дверкой и зольником направляется в предбанник. Место для конструкции выбирается при проектировании бани, ведь нужно учесть необходимое расстояние от стены до печки и устроить основательный фундамент.

Видео кирпичная печь для бани. Закрытая каменка. Собери сам.
