Варианты заземления кровли.

Причиной возникновения пожара может быть не только молния. В металле кровли может накопиться статическое напряжение, просто от обычного трения пылинок об нее. Казалось бы какие-то пылинки, но от них может разгореться нешуточное пламя. Кроме того, крыши из металлочерепицы укладывают на рубероид или толь. А данные материалы относятся к диэлектрикам, поэтому эти кровли и получаются изолированными от земли полностью. А еще, наведенное атмосферное электричество может накопиться в металле кровли. Такое обычно случается во время грозы. Достигнув определенного количества, электричеству необходимо просто разрядиться.

Тросовый громоотвод.

Для этой разрядки отлично подходит тело человека. Разряд же в свою очередь может достигать 10 тысяч вольт. Это говорит о том, что если человек вдруг прикоснется к крыше в этот момент, его ударит током, что может привести к летальному исходу либо потери сознания. Также благодаря какой-нибудь даже небольшой искре может произойти пожар на крыше из металлочерепицы. Для предотвращения всех этих неприятностей на кровле крыши нужно использовать заземление.
Существует такое понятие, как естественное заземление, в качестве которого используют металлические трубопроводы.

Тут нужно исключить трубопроводы с горючими жидкостями, канализацию и центральное отопление, конструкции сооружений и зданий из металла или бетона. В случае если естественное заземление отсутствует, нужно попытаться заглубить в землю штырь-электрод.
Поперечное сечение на заземляющих электродах должно быть 50 кв.мм или больше. Вместе с тем, толщина полосок профильной стали или меди, а также стенок труб должна составлять 4 мм или больше. Защита от коррозии кровли крыши из металлочерепицы достигается с помощью оцинкованной меди или стали. Битумом покрытия электродов при этом красить строго запрещается. Сопротивление заземления должно быть примерно 10 Ом или ниже. Именно такие меры защиты необходимы для кровли крыши.

Если сооружение или здание не такое огнеопасное, то есть для них оборудуют кровли из металлочерепицы и профнастила, то для них используются громоотводы, которые устанавливают именно на крышу сооружения, после чего их соединяют непосредственно с заземлением.

Как заземлить флюгер. Какие бывают разновидности флюгеров

Первоначально прибор предназначался для определения направления ветра и измерения его силы. Со временем флюгера усовершенствовались и их стали использовать для других целей.

Существует несколько видов конструкции:

• Метеорологический прибор , как и раньше, используется по назначению. Флюгер обладает точной балансировкой, а для его изготовления применяется только ковка. Современные метеорологические станции пользуются усовершенствованными электронными приборами, но некоторые метеорологи по старинке любят наблюдать за указаниями флюгера.

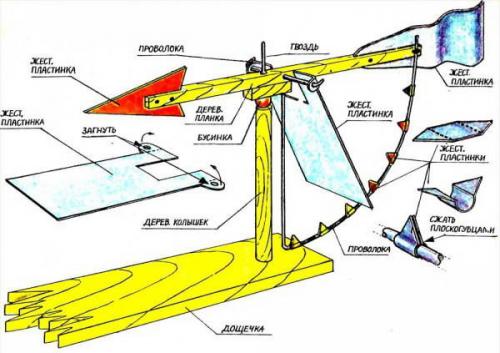

• Прибор Вильде , кроме направления ветра, может измерять его силу. Его оснащают винтом или подвешивают пластину. По отклонению пластины от вертикальной нулевой точки и шкале узнают силу ветра. Вдобавок шум винта отпугивает птиц от подоспевающего урожая.

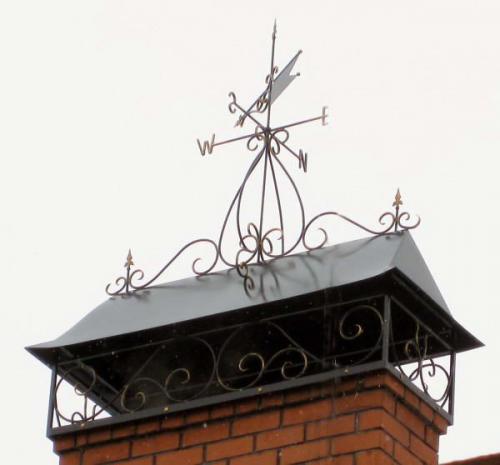

• Дымоходные флюгеры имеют много разных названий, например, флюгарка или дымник. Но суть их одна – это колпак, защищающий дымоходную трубу от разрушения и проникновения внутрь птиц. Часто дымники усовершенствуют дефлектором, защищающим дымоход от обратной тяги. А вот сверху самого колпака для красоты многие ставят вращающуюся декоративную фигурку, можно даже с пропеллером. Это и есть та самая флюгарка.

• Декоративные модели служат просто украшением крыши. Их могут делать даже без розы ветров, указывающей стороны света. Даже если указатели есть, они аналогично больше исполняют роль декорации. Определить точное направление ветра по ним вряд ли удастся. Подобные флюгеры изготавливают в виде фигур птиц и зверей. Самый простой – это установленный горизонтально на оси деревянный брусок с пропеллером, напоминающий самолет.


Источник: https://idei-dizajna.ru-land.com/stati/molniezashchita-krovli-iz-metallocherepicy-obespechenie-molniezashchity-doma

Громоотвод и заземление. Как сделать заземление дома?

Цель заземления для частного дома состоит в том, чтобы получить необходимое сопротивление заземления. Для этого используются вертикальные и горизонтальные электроды, которые в совокупности должны обеспечить необходимое растекание тока. Вертикальные заземлители подходят для монтажа в мягком грунте, тогда как в каменистом их заглубление связано с большими трудностями. В таком грунте подойдут горизонтальные электроды.

Защитное заземление и заземление молниезащиты выполняются общими, один заземлитель будет универсальным и выполнять оба назначения, об этом говорится в пункте 1.7.55 ПУЭ 7 изд. Поэтому полезно будет узнать, как унифицировать молниезащиту и заземление. Чтобы наглядно увидеть процесс монтажа этих систем, описание процесса заземления для частного дома будет разделено на этапы.

Отдельным пунктом следует выделить защитное заземление в системе TN-S. Исходной точкой для установки заземления будет тип системы питания. Различия систем питания были рассмотрены в предыдущем пункте, поэтому мы знаем, что для системы TN-S заземление монтировать не нужно, нулевой защитный (заземляющий) проводник приходит с линии – требуется только присоединить его к главной заземляющей шине, и в доме будет заземление. Но нельзя говорить, что дому не нужна молниезащита. Значит это лишь то, что мы, не обращая внимание на этапы 1 и 2, сразу можем перейти к этапам 3-5, см. ниже
Системы TN-C и TT всегда требуют установку заземления, поэтому перейдём к самому главному.

Защитное заземление устанавливается у столба, либо у стены дома, в зависимости от того в каком месте выполняется разделение PEN-проводника. Желательно располагать заземлитель в непосредственной близости от главной заземляющей шины. Отличия TN-C от TT лишь в том, что в TN-C место заземления привязано к месту разделения PEN. Сопротивление заземления в обоих случаях должно быть не более 30 Ом в грунте с удельным сопротивлением 100 Ом*м, например суглинке, и 300 Ом в грунте с удельным сопротивлением более 1000 Ом*м. Значения одинаковые, хоть и опираемся мы на разные нормативы: для системы TN-C 1.7.103 ПУЭ 7 изд., а для системы ТТ — на пункт 1.7.59 ПУЭ и 3.4.8. Инструкции И 1.03-08. Так как отличий в необходимых мероприятиях нет, будем рассматривать общие решения для этих двух систем.

Для заземления достаточно забить шестиметровый вертикальный электрод.

Такое заземление получается очень компактным, установить его можно даже в подвале, никакие нормативные документы этому не противоречат. Необходимые действия для заземления описаны для мягкого грунта с удельным сопротивлением 100 Ом*м. Если грунт имеет сопротивление выше, требуются дополнительные расчеты, обратитесь к техническим специалистам ZANDZ.ru за помощью в расчетах и подборе материалов.

Если в доме установлен газовый котел, тогда, газовая служба может потребовать заземление с сопротивлением не более 10 Ом, руководствуясь пунктом 1.7.103 ПУЭ 7 изд. Данное требование должно быть отражено в проекте газификации.
Тогда для достижения нормы необходимо установить 15-ти метровый вертикальный заземлитель, который устанавливается в одну точку.

Заземление для газового котла в доме (один вертикальный электрод глубиной 15 метров)
( кликните , чтобы увеличить)

Установить можно и в несколько точек, например, в две или три, соединив затем горизонтальным электродом в виде полосы вдоль стены дома на расстоянии 1 м и на глубине 0,5-0,7 м. Установка заземлителя в несколько точек послужит также для цели молниезащиты, чтобы понять каким образом, перейдем к её рассмотрению.

Перед тем как монтировать заземление, нужно сразу решить, будет ли выполняться защита дома от молнии. Так, если конфигурация заземлителя для защитного заземления может быть любой, то заземление для молниезащиты должно быть определенного типа. Устанавливаются минимум 2 вертикальных электрода длиной 3 метра, объединённые горизонтальным электродом такой длины, чтобы между штырями было не менее 5 метров. Данное требование содержится в пунктеМонтироваться такое заземление должно вдоль одной из стен дома, оно будет являться своего рода соединением в земле двух спущенных с крыши токоотводов. Если токоотводов несколько, правильным решением выглядит прокладка контура заземления для дома на расстоянии 1 м от стен на глубине 0,5-0,7 м, а в месте соединения с токоотводом установка вертикального электрода длиной 3 м.

Теперь настало время узнать, как сделать молниезащиту частного дома. Состоит она из двух частей: внешней и внутренней.

Выполняется в соответствии СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (далее СО) и РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» (далее РД).

Защита зданий от разрядов молнии осуществляется с помощью молниеотводов. Молниеотвод представляет собой возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. Оно состоит из молниеприёмника, непосредственно воспринимающего на себя разряд молнии, токоотвода и заземлителя.

Молниезащита крыши из металлочерепицы. Зачем защищать от молнии крышу из металлочерепицы

Металлочерепица – это тонкие (около 0.5мм) стальные профилированные листы, покрытые в несколько слоёв защитными полимерными составами. При укладке листов металлочерепицы образуется не сплошное металлическое покрытие, в местах накладки разделённое слоя изолятора. Наша и измерения показали — при креплении окрашенных листов металлочерепицы между собой самонарезными винтами образуется электрический контакт.

У нас нет статистических оснований ни подтвердить, ни опровергнуть мнение, что металлическая крыша «притягивает молнию». Молния «бьёт» в дома и сооружения с любым видом кровли – это факт.

А вот наличие металлической кровли располагает к решению её заземлить, т.е. использовать в качестве молниеприёмника. Такое решение едва ли можно признать действенным с точки зрения правил молниезащиты. Почему?

Во-первых, листы металлочерепицы изолированы друг от друга полимерными покрасочными составами, а электрическая связь меж ними образуется при сплачивании листов самонарезными винтами. Такой контакт не является надежным для протекания тока молнии и может вызвать искрение и динамические воздействия.

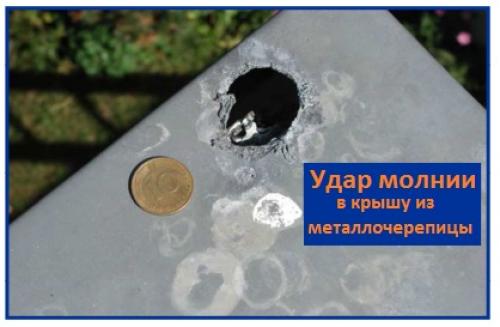

Во-вторых, при ударе молнии в тонкий металлический лист — он прожигается.

Образующаяся капля расплава может привести к возгоранию горючих подкровельных пленок и деревянной конструкции крыши.

Таким образом, молниезащита частного дома с крышей из металлочерепицы требует тех же подходов, что и для дома с крышей из неэлектропроводящих материалов .

Заземление крыши пуэ. Разде. Общие правила

Глава 1.7. Заземление и защитные меры электробезопасности

Область применения. Термины и определения

1.7.1. Настоящая глава Правил распространяется на все электроустановки переменного и постоянного тока напряжением до 1 кВ и выше и содержит общие требования к их заземлению и защите людей и животных от поражения электрическим током как в нормальном режиме работы электроустановки, так и при повреждении изоляции.

Дополнительные требования приведены в соответствующих главах ПУЭ.

1.7.2. Электроустановки в отношении мер электробезопасности разделяются на:

электроустановки напряжением выше 1 кВ в сетях с глухозаземленной или эффективно заземленной нейтралью (см. 1.2.16);

электроустановки напряжением выше 1 кВ в сетях с изолированной или заземленной через дугогасящий реактор или резистор нейтралью;

электроустановки напряжением до 1 кВ в сетях с глухозаземленной нейтралью;

электроустановки напряжением до 1 кВ в сетях с изолированной нейтралью.

1.7.3. Для электроустановок напряжением до 1 кВ приняты следующие обозначения:

система TN - система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников;

а б

Рис. 1.7.1. Система TN - C переменного ( а ) и постоянного ( б ) тока. Нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике:

1 - заземлитель нейтрали (средней точки) источника питания;
2 - открытые проводящие части;
3 - источник питания постоянного тока

система TN-С - система TN , в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении (рис. 1.7.1);

система TN - S - система TN , в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении (рис. 1.7.2);

система TN-C-S - система TN , в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания (рис. 1.7.3);

система IT - система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены (рис. 1.7.4);

система ТТ - система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника (рис. 1.7.5).

Первая буква - состояние нейтрали источника питания относительно земли:

Т - заземленная нейтраль;
I - изолированная нейтраль.

а

б

Рис. 1.7.2. Система TN—S переменного ( а ) и постоянного ( б ) тока. Нулевой защитный и нулевой рабочий проводники разделены:

1 - заземлитель нейтрали источника переменного тока; 1-1 - заземлитель вывода источника постоянного тока; 1-2 - заземлитель средней точки источника постоянного тока; 2 - открытые проводящие части; 3 - источник питания

Вторая-буква - состояние открытых проводящих частей относительно земли:

Т - открытые проводящие части заземлены, независимо от отношения к земле нейтрали источника питания или какой-либо точки питающей сети;

N - открытые проводящие части присоединены к глухозаземленной нейтрали источника питания.

а
