Как устранить лаги на втором этаже: проверенные методы и рекомендации

Как устранить лаги на втором этаже: проверенные методы и рекомендации

Усилить лаги таким методом можно в случае обнаружения в деревянных конструкциях большого количества трещин. Подойдет способ и в случае сильного прогиба пола. Работа с использованием деревянных или металлических накладок считается простой, но достаточно надежной.

1. Прежде чем приступить к укреплению следует основательно разгрузить полы в доме. В некоторых случаях потребуется полностью снять покрытие.
2. С целью разгрузки устанавливают временные стойки. Их сооружают из бревен или домкратов. Шаг между подпорками рассчитывают исходя из длины лаг. После окончания работ стойки убирают.
3. Если перекрытие прогнулось, то его обязательно возвращают в исходное состояние при помощи временных стоек и домкрата.
4. Изготавливают накладки. Их сечение полностью зависит от оказываемой на лаги нагрузки.
5. Чтобы усилить лаги накладку крепят с одной либо с обеих сторон балки при помощи стальных болтов.
   В некоторых случаях вместо дерева используют листы стали, толщина которых должна быть не менее 10 мм. При этом следует учитывать, что полоска требуется несколько уже (на 10-20%), чем сами бревна.

Внимание! Лаги с усилением позволяют значительно увеличить нагрузку на межэтажные конструкции и безопасно их эксплуатировать. При этом не потребуется ощутимых капиталовложений и ремонта большого объема.

Сейчас во время ремонта пола часто используют специальное углеволокно. Но его можно использовать только в случае полной уверенности, что балка не повреждена грибком и на дереве обычные трещины. В этом случае, с целью усилить лаги, волокном обматывают поврежденную часть и фиксируют его клеевым составом.

Слой углеволокна должен быть от 1 до 5 мм. Его величина зависит от состояния перекладины и ее будущей нагрузки.

Связанные вопросы и ответы:

Что такое лаги на втором этаже

Как усилить балки перекрытия второго этажа?

Усиление деревянного перекрытия – способы укрепить потолочные и балки второго этажа

Основным элементом чердачных и межэтажных перекрытий во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.

В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.

Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.

Когда нужно усиливать деревянные балки перекрытия

• плохое состояние балочной конструкции . Является следствием повреждение древесины. Повышенная влажность, перепады температуры, деятельность различных вредителей (жуков короедов), растрескивание – все это приводит к деформированию балки перекрытия;

• снижение несущей способности . Под собственным весом, постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем. Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует нормальному значению прогиба. Если показатель прогиба больше – ее следует усилить;

• необходимость увеличения несущей способности балки . Связанная, например, с перестройкой чердака под мансарду или жилое помещение. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытия второго этажа, что автоматически требует изменения сечения установленных деревянных балок.

В пределах статьи будут приведены несколько распространенных способов усиления перекрытия (ремонт, реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.

Воспользовавшись таблицей можно получить представление о том, какое сечение должно быть у балки при определенной нагрузке.

Допустимое сечение балок при нагрузке

Материал подготовлен для сайта moydomik.net

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом. При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

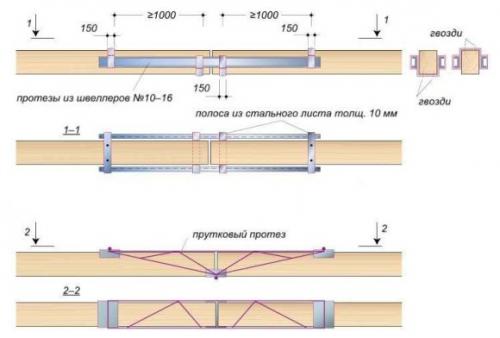

Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.

Усиление пролетов балок металлическими накладками и прутковыми протезами

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

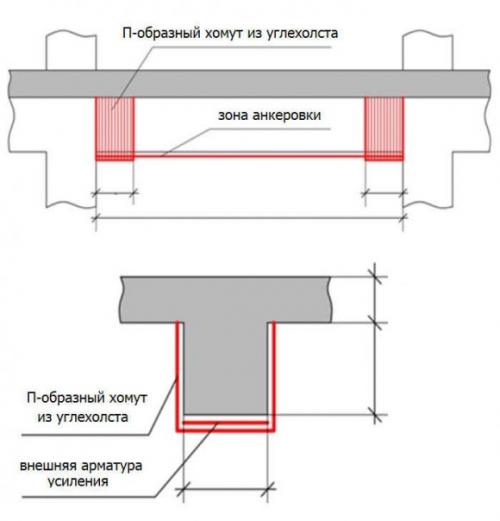

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

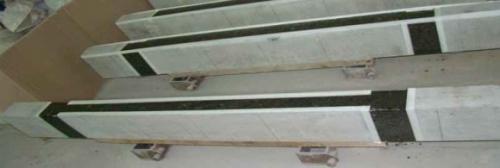

Усиление балок углеволокномУсиление балок углеволокном — схемаУсиленные балки углеродным волокном

Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

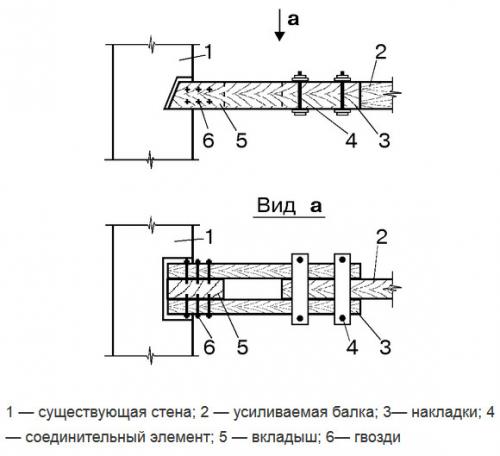

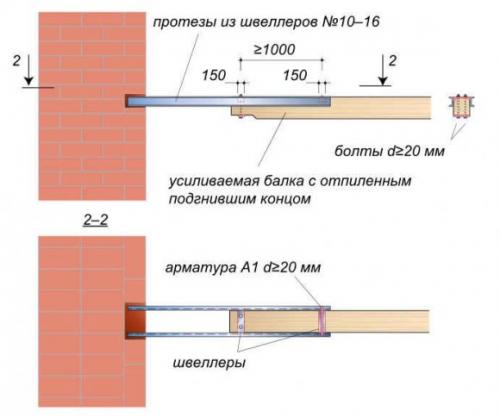

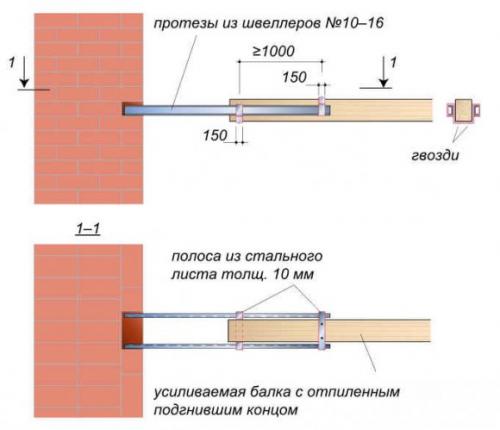

На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля

Усиление протезами из швеллера, прокатного профиляУсиление протезами из швеллера, прокатного профиля — 2

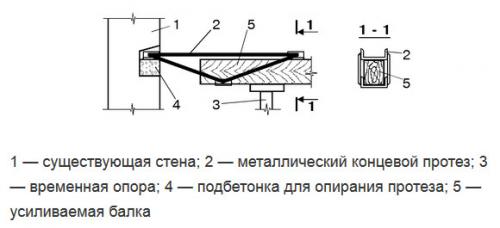

Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

Какие факторы могут привести к появлению лагов на втором этаже

В принципе, лаги, представляющие собой деревянный брус, можно уложить на любое основание, в том числе и прямо на грунт. Размеры сечения лаг могут быть разным, но, как правило, соотношение сторон должно быть от 1:1,5 и до 1:2. С каким сечением выбирать лаги определяется конструктивными особенностями перекрытия, а также нагрузкой: несущей и динамической.

Для работы удобнее всего приобрести готовые изделия, но вполне возможно изготовить их и самостоятельно, используя подходящую древесину . К ней особых требований нет, кроме того, что она должна быть естественной влажности, идеально — 18-20%. Самый популярный вид древесины для их изготовления — сосна , хотя успехом пользуется и ель с пихтой. Реже применяется лиственница, в силу ее более высокой цены. Но в случае, когда существует проблема повышенной влажности или высокого уровня грунтовых вод — это самый оптимальный выбор , но не безальтернативный: с такой задачей прекрасно могут справиться лаги, изготовленные из осины. К качеству самой древесины высоких требований нет, и для изготовления лаг в основном используется материал 2-го или даже 3-го сорта.

Лаги для пола, сделанные из сосны

В частном домостроении (при возведении дачного дома , к примеру) иногда лаги изготавливают даже из обычных досок, предварительно скрепив их саморезами и с обязательным последующем их монтажом «на ребро». В некоторых случаях можно столкнуться с проблемой того, что стандартной длины недостаточно для устройства перекрытия. Тогда используется способ сращивания двух элементов между собой. Самым надежным вариантом является стыковка «в полдерева», образующая подобие замкового соединения, но допустим и «встык» — альтернативный способ стыковки. В этом случае перед лагами обязательно необходимо устроить опору (кирпичный столбик, к примеру) или колонну (если речь идет о межэтажном перекрытии).

Какие методы можно использовать для устранения лагов на втором этаже

Способов, как усилить балки перекрытия второго этажа, несколько.

• Увеличение сечения деревянными накладками.

Наиболее эффективным решением станет наращивание сечения балок по нижней горизонтальной плоскости с обязательным условием создания опоры для накладок. Для этого нужно либо углубить опорные гнезда в несущих стенах, либо использовать специальные стальные крепления или уголки. Доски расчетной толщины прибиваются к нижней грани бруса по всей его длине.

Опорный уголок из оцинкованной стали Источник i.ytimg.com

При незначительном прогибе возможно наращивание сечения путем установки на балку боковых накладок толщиной 50 мм. Перед этим под точку её максимального прогиба устанавливают подпорку и поднимают её домкратом до выравнивания бруса. Затем фиксируют его в этом положении, установив с обеих сторон доски и стянув их шпильками.

Укрепление боковыми накладками Источник i.ibb.co

На заметку! Вместо деревянных накладок можно использовать металлические швеллеры, уголки или полосы, которые перед монтажом нужно обработать от коррозии и проложить между деревом и металлом слой гидроизоляции.

• Армирование углепластиком.

Полотно из этого современного композитного материала, наклеенное в несколько слоев, позволяет очень качественно решить задачу, как усилить балку перекрытия из дерева. Приклеивают углепластик эпоксидным клеем, перекрывая стыки полос поперечными слоями. После застывания клея он превращается в прочный и жесткий каркас, практически не уступающий металлу и отлично противостоящий нагрузкам.

Достоинство этого способа в простоте монтажа и отсутствии необходимости в монтажных инструментах.

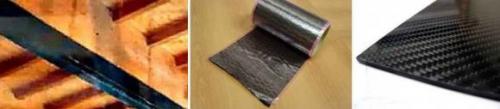

Углеволокно используют для усиления самых разных конструкций Источник u10.filesonload.ru

• Протезирование стальной арматурой .

Этот способ больше подходит для тех случаев, когда у балок повреждены торцы, что часто происходит при их некачественной гидроизоляции в опорных гнездах. Их заменяют протезами из спаренных ферм, изготовленных из стальной арматуры сечением не менее 10 мм.

Перед тем как укрепить потолок в доме с деревянными перекрытиями, под поврежденную балку устанавливают временную поддерживающую опору и разбирают перекрытия снизу и сверху на 1,5 метра от стены.

Сгнивший торец срезают, а в проем вертикально вводят протез. Затем его разворачивают, устанавливая в горизонтальное положение и надвигая на балку, после чего свободный конец задвигают в опорное гнездо в стене. Скрепляют протез с балкой гвоздями.

Схема установки стального протеза Источник i.ibb.co

Требования к лагам для пола и правила их выбора

Обратите внимание! Длина протеза не должна превышать 120 см, вместе с тем она должна быть больше двойной длины срезанного торца на 10%. То есть, этот метод может применяться, только если длина поврежденного конца балки не более 50-55 см.

Перераспределение нагрузки

Уменьшить нагрузку на несущие лаги можно, установив под них опоры либо смонтировав под перекрытием дополнительные балки.

• Монтаж промежуточных опор или подкосов.

При этом способе нагрузка через опоры частично передается на нижележащие перекрытия или боковые стены, поэтому предварительно нужно убедиться в том, что они её выдержат. Он редко используется для укрепления перекрытий второго этажа, так как стойки и подкосы трудно вписать в интерьер первого этажа, к тому же они создают неудобства для передвижения по комнате. Но это лучшее решение, как усилить лаги пола от прогиба в деревянном доме.
