Строительство дома начинается …. Правильно. С утепленной шведской плиты.
Технология создания этого комплексного решения проста, но требует вдумчивого подхода и не прощает ошибок. Результат превосходный, затраты меньше, срок эксплуатации огромный. Разберёмся, что нового предложили инженеры из северной страны для создания фундамента.
Основа конструкции

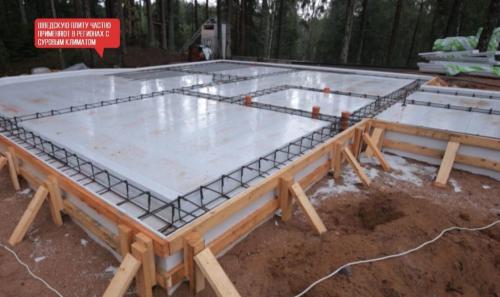

УШП или утепленная шведская плита представляет собой монолитную армированную бетонную плиту мелкого заложения, в которой расположены инженерные коммуникации и система обогрева пола первого этажа. Ее функциональность и надежность обеспечивается целым рядом подготовительных мероприятий, технических решений, новаторских идей.
Сфера применения
Строительство зданий на основе из УШП широко распространенно в Эстонии.
Наибольшую популярность УШП может получить:
- на территориях с суровым климатом (за исключением районов вечной мерзлоты);
- в местах близкого расположения к поверхности грунтовых вод;
- при малоэтажном каркасном, щитовом, панельном, блочном, кирпичном строительстве;
- на слабых грунтах.
Достоинства плиты
Строительство здания на основе УШП имеет следующие преимущества:
- Инженерные сети жизнеобеспечения прокладываются либо в самой плите, либо под ней. В результате отпадает необходимость устройства цокольного или подвального этажа для размещения коммуникаций, проведения работ по утеплению и защите трубопроводов и кабелей, что сокращает расходы на строительство.
- Один из слоев фундамента – теплоизоляция. Ее наличие предупреждает наступление сезонной цикличности эксплуатации (заморозка – оттаивание).
- Широкое использование гидроизоляционных материалов защищает ограждающие конструкции от проникновения влаги, что увеличивает их срок эксплуатации и теплоудерживающую способность.
- Применение гидроизоляционных материалов, дренажа, песчано-гравийной «подушки» полностью исключают разрушающее воздействие влаги на фундамент.
- За счёт утепления по шведской технологии и обустройства водяной системы «теплый пол» существенно снижаются эксплуатационные расходы на отопление.
- Монолитность конструкции, надежное армирование, запроектированные ребра жесткости обеспечивают большую несущую способность, не создают ограничений по технологии строительства здания, применению различных строительных материалов для возведения стен, перекрытий, кровли.
- Выравнивание бетонного основания с последующей шлифовкой делает возможным не проводить обустройство чистовой отделки пола 1-го этажа перед укладкой отделочных материалов, что экономит деньги и время.
- Необходимые для создания УШП материалы поставляются на место строительства малыми партиями, их использование не требует задействование подъемных кранов и большегрузных автомобилей;
- Прокладка инженерных сетей и устройство основания проводится в рамках одной технологической операции, что сокращает время строительства.
Как делается утепленная шведская плита. Устройство шведской плиты
Шведская плита (УШП) представляет собой монолитный фундамент из плит небольшого углубления. Отличие данной технологии от традиционных состоит в том, что основание построенного дома лежит на утеплителе, вмонтированном в плиту. Тепло пола не дает промерзать земле, и стены дома сохраняют свой первоначальный вид. Технологическая конструкция позволяет объединить в себе устройство шведской фундаментной плиты с подогревом и прокладкой коммуникаций.
Плита в виде монолита в последнее время используется при строительстве коттеджей. Ее конструкция имеет такой вид:

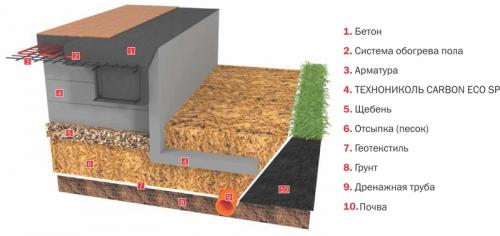

Схема расположения слоев в фундаментном монолите
УШП состоит из нескольких основных элементов:
- Подушка из щебня или гравия, выполняющая функцию дренажа, при малейших изменениях почвы является сдерживающим фактором.
- Текстильное полотно, заменяющее фильтр.
- Гидроизоляция, которая защищает конструкцию от влаги.
- Теплоизоляция, слой которой находится под плитой и по бокам всего фундамента, не дает уходить теплу в землю.
- Дренаж и водоотведение, благодаря которым сооружение не будет зависеть от воздействия снега и дождя, а также от подземных и талых вод.
- Придать прочность фундаменту помогает пояс из армирующих пластин.
- Все коммуникации: водопровод, канализация, электропроводка и каналы для линий связи.
- Обогрев пола. Рекомендуется устанавливать данную систему на начальном этапе, чтобы сделать строительство более дешевым.
- Несущая ребристая плита толщиной от 10 см. Размещаемые под внешними стенами ребра жесткости значительно повышают прочность железобетонной конструкции.
Известно, что бетонное сооружение очень хорошо сдерживает различные сжимающие воздействия, но не может сопротивляться сгибающим и растягивающим нагрузкам. С этими недостатками отлично справляется армирующий пояс.
Утепленная финская плита. Утепленный финский фундамент — особенности технологии
Фундамент — основа любого здания. От его жесткости, прочности и устойчивости к нагрузкам зависит долговечность всей конструкции. В настоящее время в частном домостроении существует целый ряд успешно зарекомендовавших себя технологий возведения фундамента. Среди них — малозаглубленные ленточные фундаменты, свайно-ростверковые, утепленная шведская плита. Помимо этого, сегодня набирает популярность и еще одна система — утепленный финский фундамент (УФФ). О преимуществах фундамента по типу УФФ, особенностях его устройства мы и поговорим в этой статье.
Конструкция УФФ уже давно пользуется успехом в Северной Европе, для которой так же, как и для России, характерны мерзлые грунты, воздействие сил морозного пучения. К тому же она в полной мере соответствует тренду на энергоэффективность. В странах ЕС сохранение ресурсов — вопрос не праздный, утечки тепла в буквальном смысле бьют по бюджету домовладельцев. По этой причине в Европе очень популярны энергоэффективные технологии возведения фундаментов: как, например, хорошо знакомая российским строителям утепленная шведская плита и пока еще малоизвестная система — утепленный финский фундамент.
Почему финский? Связь с этой северной страной объясняется просто. Несколько лет назад пользователь одного известного строительного форума решил поставить собственный дом на фундамент, о котором слышал от брата, занимавшегося строительством в Финляндии.

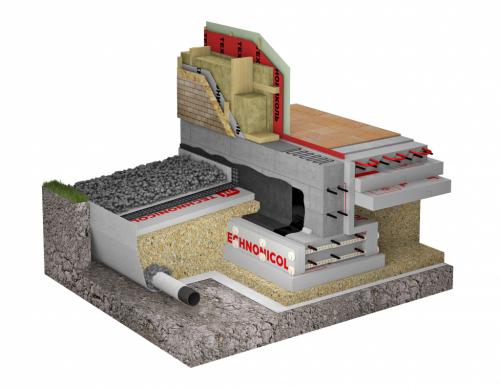

Отличительной особенностью УФФ является сочетание нескольких хорошо знакомых профессионалам решений: малозаглубленного ленточного фундамента и утепленной фундаментной плиты со встроенной системой инженерных коммуникаций и теплых полов.

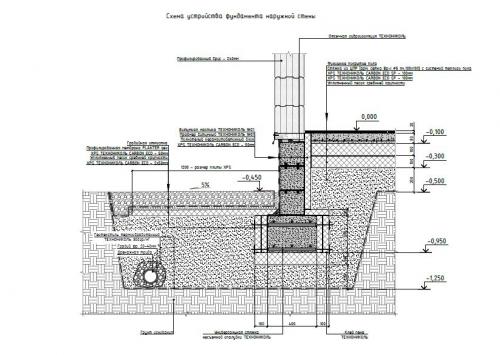

Наличие вертикального слоя теплоизоляции между ленточной частью фундамента и бетонным полом отвечает за высокий уровень энергоэффективности. Утеплитель укладывается от подошвы фундамента и до верхней границы ленточной части, замыкая тепловой контур. Для теплоизоляции вертикальной конструкции фундамента не требуются высокие показатели прочности XPS, как, например, под плитой, где утеплитель испытывает нагрузку от самой плиты, несущих конструкций, мебели и пр. Для утепления вертикальной части ленточного фундамента подойдут плиты XPS CARBON ECO. Он не боится влаги, защищает конструкцию от промерзания и сохраняет форму на протяжении всего срока эксплуатации.
Слой теплоизоляции позволяет избавиться от мостиков холода. В целом УФФ обладает большинством преимуществ утепленной шведской плиты, но имеет несколько уникальных особенностей. Для кого-то они станут принципиальными при выборе в пользу УФФ:
• во-первых, УФФ служит идеальным решением для строительства на участках со сложным рельефом. Так, например, при возведении УШП допускается лишь небольшой перепад высот в зоне застройки, а это накладывает определенные ограничения на выбор участка под застройку либо влечет за собой дополнительные трудозатраты на подготовку участка под строительство;
• во-вторых, утепленный финский фундамент позволяет возвести абсолютно любую высоту цоколя — в отличие от УШП, в которой высота ограничена размерами плиты;
• в-третьих, УФФ — универсальное решение. Путем изменения геометрии подошвы фундамента и сечения ленты можно подобрать оптимальные параметры для возведения любых типов домов.
УФФ может иметь несколько вариантов исполнения. Малозаглубленный ленточный фундамент допускается возводить из монолитного бетона или из блоков. Возможность устройства фундамента из блоков и вовсе освобождает от забот, связанных с устройством деревянной опалубки.
При устройстве утепленного финского фундамента работы можно разделить на несколько этапов. Сначала установить ленточный фундамент, возвести теплый контур коттеджа, включая стены и кровлю, а только затем приступить к монтажу конструкции утепленного пола. После монтажа ленточного фундамента бетонная стяжка укладывается на слой прочной теплоизоляции, обладающей низким водопоглощением и высокой прочностью на сжатие. Таким характеристикам соответствует экструзионный пенополистирол марки ТЕХНОНИКОЛЬ CARBON ECO SP, он специально разработан для конструкций, испытывающих повышенные нагрузки.
Есть и второй вариант, он также очень распространен: когда процесс строительства делится на несколько этапов. Первоначально завершаются все работы по устройству фундамента, после чего можно приступать к возведению стен и кровли.
Для домов, в которых не предусмотрены подвалы и технические этажи, УФФ является отличной инвестицией в строительство энергоэффективного жилья. Благодаря продуманной системе теплоизоляции фундамент эффективно препятствует утечкам тепла. При условии грамотной теплоизоляции стен, кровли, перемычек над оконными и дверными проемами, откосов можно добиться существенной экономии энергоресурсов на обогрев зимой и охлаждение летом.
