Устройство межэтажного перекрытия в каркасном доме. Почему в деревянном перекрытии первого этажа образуется влага

01.01.2020 в 15:02

Устройство межэтажного перекрытия в каркасном доме. Почему в деревянном перекрытии первого этажа образуется влага

Выше мы показали «страшилки». Пора узнать, из-за чего появилась влага в деревянном перекрытии и стали гнить балки.

Игорь3

В доме из видео, большое количество строительных ошибок. Само строение тоже необычное. Сначала владелец построил туалет. Затем поставил рядом гараж-ракушку. Потом прилепил ещё два контейнера. Пристроил комнату, а сверху возвёл мансарду и накрыл всё общей крышей. В качестве фундамента – бетонные столбики. Они просели. Дом перекосило. Хозяин решил его отремонтировать. При подъёме и передвижке дома мы увидели, что в перекрытии первого этажа скопилась вода, которая сконденсировалась из водяного пара идущего изнутри дома наружу. И это ещё не всё.

Перечислим основные ошибки:

  1. Главный «косяк» строителей – снизу пола натянута паронепроницаемая плёнка.
  2. Высота пола над сырым и холодным грунтом всего 5 см.
  3. Из-за пароизоляционной плёнки весь конденсат стёк и скопился под полом. Также конденсат стекал с металлических стен встроенных в дом контейнеров.
  4. Утеплитель смонтирован выше пароизоляции. Образовались «карманы», где скопилась вода, которая полилась после того, как разрезали плёнку.

Теперь объясним физику процесса появления конденсата в перекрытии при неправильной пароизоляции. В воздухе тёплого помещения содержится водяной пар. Водяной пар, из-за разности давлений, стремится попасть из теплой зоны в холодную, т.е. идёт из комнаты на улицу. В нашем примере — под пол, где в мае ещё был лёд. Влагонасыщенный воздух прошел через паропроницаемую мембрану, которую строители смонтировали над утеплением. Попал в теплоизоляцию. Не смог выйти наружу, т.к. «упёрся» в пароизоляцию. Водяной пар сконденсировался и, на плёнке, образовалась вода.

Устройство межэтажного перекрытия в каркасном доме. Почему в деревянном перекрытии первого этажа образуется влага

Запомните! Пароизоляционная плёнка в отапливаемом доме ставится только изнутри помещения, а не снаружи. Толщина утеплителя определяется теплотехническим расчётом, а не берётся на глазок.

Игорь3

В этом перекрытии плёнки перепутали местами. Со стороны помещения, под половым покрытием, должна была стоять пароизоляционная пленка. Она защищает перекрытие от попадания пара изнутри дома. Под перекрытием, со стороны улицы, должна стоять паропроницаемая мембрана . Она не мешает водяному пару выйти из конструкции.

Устройство деревянного межэтажного перекрытия в частном доме. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

  • Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
  • Подшивка фанерой или плитами ОСБ потолочной поверхности;
  • Система лагов с досками пола верхнего этажа;
  • Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
  • Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Устройство межэтажного перекрытия в каркасном доме схема. Перекрытия в каркасном доме

Междуэтажное перекрытие в каркасном доме — не только основа для пола или потолка. Оно объединяет все вертикальные конструкции в жёсткую единую систему. Стало быть, устройство межэтажных перекрытий не менее важный этап строительства, чем, например, возведение  ленточного фундамента .

Порядок работ

После установки доски нижней обвязки начинают устройство межэтажных перекрытий первого этажа. Балки перекрытия составляют из нескольких ровных качественных досок или применяют LVL балки.

Каждая балка опирается на бетонную стенку фундамента не менее чем на 100 мм. Торцом она примыкает к доске нижней обвязки. Ширина ниши для опоры должна быть на 13 мм больше ширины балки. Ниши для опоры балок закладывают по проекту на этапе сооружения фундамента .

На балки перекрытия опирают лаги пола. Расстояние между лагами зависит от материала обшивки платформы (чернового пола). Например, если обшивают фанерой, шаг лаг принимают кратным размеру плит фанеры.

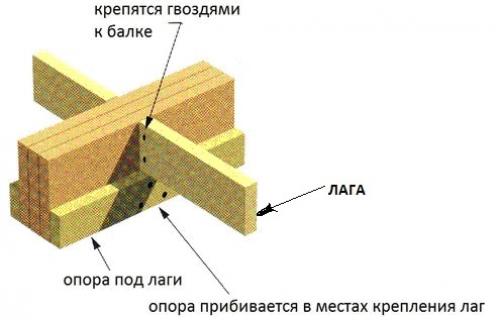

Есть конструктивное решение, в котором лаги пола примыкают к торцу балки перекрытия. В этом случае они опираются на дополнительную консоль, прибитую к балке (рисунок 1). Другой вариант крепления лаг в торец балки — с помощью металлических подвесов (рисунок 2).

Устройство межэтажного перекрытия в каркасном доме. Почему в деревянном перекрытии первого этажа образуется влага 01Устройство межэтажного перекрытия в каркасном доме. Почему в деревянном перекрытии первого этажа образуется влага 02

Для изготовления лаг выбирают только ровные доски. Допускается применение небольших «сабель». Их устанавливают изгибом вверх.

Сначала монтируют лагу по центру пролёта, чтобы не было сдвигов в конструкции во время монтажа. Если лага по длине состоит из двух досок, перехлёст в месте соединения должен быть не менее 75-ти мм. Перехлёст фиксируют гвоздями. Гвоздями же лагу крепят к балке и к доске обвязки.

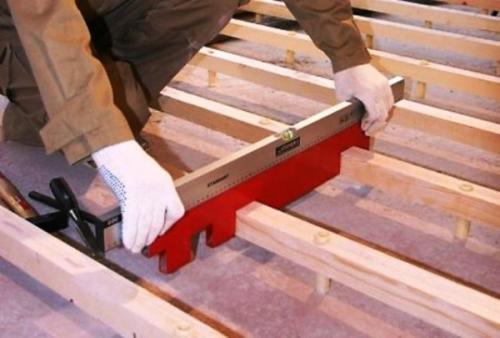

Когда все лаги установлены и закреплены, проверяют точность установки, горизонтальность поверхности, чтобы не было проблем на этапе сборки каркасного дома и прибивают доску внешнего периметра.

Устройство межэтажного перекрытия в каркасном доме. Почему в деревянном перекрытии первого этажа образуется влага 03

Чтобы усилить конструкцию пола при составных лагах, между ними ставят блоки. Их делают из обрезков досок, металлических стержней или деревянных планок, закреплённых крест-накрест. Деревянные планки должны быть запилены под нужным углом. Обычно делают сразу несколько видов блоков.

Затем приступают к укладке чернового пола из фанеры или плит osb толщиной 15-21 мм. При использовании плит osb со специальной шпунтованной кромкой шип-паз необязательно устанавливать блоки между лагами. Фанеру без специальной кромки прибивают к лагам и блокам. Плиты фанеры располагают в шахматном порядке, длинной стороной поперёк лаг перекрытия.

На боковую поверхность лаги аккуратно наносят клей. Плиту укладывают, стараясь не размазать клей на лаге. Между плитами оставляют зазор 2-3 мм, чтобы она могла свободно расширяться при повышении влажности и температуры воздуха в помещении. Плиты крепят к лагам саморезами по дереву или ершенными гвоздями.

Если монтаж каркаса стен откладывают на какое-то время, плиты чернового пола защищают от осадков — или обрабатывают фанеру специальным водоотталкивающим составом, или закрывают платформу полиэтиленовой плёнкой так, чтобы вода стекала на землю.

Перекрытие над первым этажом

В каркасном доме перекрытие над первым этажом кроме своей основной функции — быть частью пола и потолка — становиться важным стабилизирующим элементом. Если обшивка стен первого этажа уже завершена, то после устройства межэтажного перекрытия можно убрать временные укосины, поддерживающие стены.

Между конструкциями перекрытий разных этажей (1-го и 2-го) нет особой разницы. Они состоят из одних и тех же конструктивных элементов. Но в межэтажном перекрытии каркасного дома чаще применяют LVL балки. Ведь они могут перекрыть большепролётное пространство без промежуточных внутренних стен.

LVL балка состоит из слоёв шпона хвойных пород, проклеенных формальдегидным клеем. Бывает, что из нескольких стандартных балок, скреплённых глухарями, собирают балку, способную выдержать большие нагрузки. Но даже такую сборную балку можно установить силами двух, трёх человек.

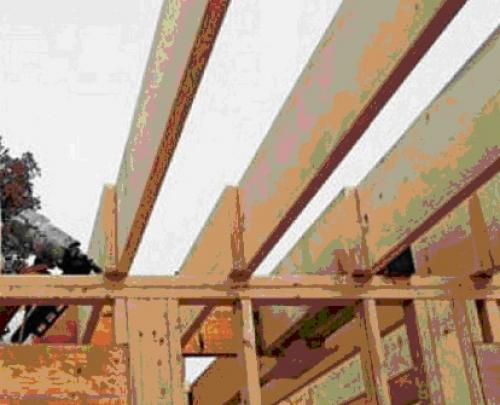

Балки опирают на наружные и внутренние несущие стены и закрепляют временными укосинами и гвоздями. После монтажа LVL балок устанавливают лаги перекрытия из обрезной доски. Гвоздями их крепят к доске внешнего периметра и к верхней обвязке несущих стен.

Устройство межэтажного перекрытия в каркасном доме. Почему в деревянном перекрытии первого этажа образуется влага 04

Глубина опоры на несущей деревянной стене составляет не менее 38-ми мм. Перехлёст между лагами, при опирании на внутреннюю стену, должен составлять не менее 75-ти мм.

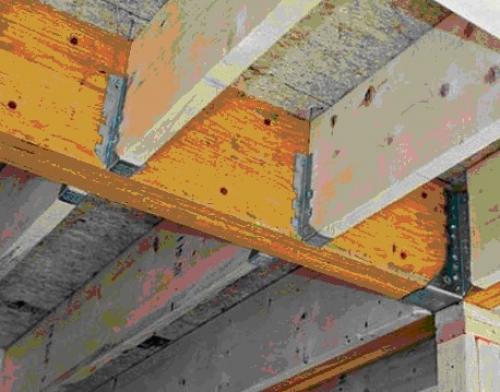

Лаги располагают над стойками каркаса внутренних стен. В случае крепления лаг в торец LVL балок используют стальные подвесы (рисунок 2).

Если в доме нет второго этажа и мансарды, то перекрытие 1-го этажа становится частью потолочного перекрытия. Тогда к лагам потолка прибивают стропила кровли. Каркас готов к строительству крыши.

Устройство межэтажного перекрытия. Устройство перекрытий из дерева

Пожалуй, это лучший вид перекрытий, он выгодно отличается простотой изготовления и доступностью материалов. К тому же для его создания используется только дерево, что обеспечивает экологическую чистоту при достаточной надежности. Устройство перекрытия по деревянным балкам не отличается особой сложностью, основные его составляющие:

  • несущие балки;
  • направляющие бруски;
  • черновой потолок;
  • основа пола верхнего этажа;
  • утеплитель;
  • гидроизоляция;
  • декоративное покрытие.

Необходимую прочность и надежность всей конструкции придаст брус. Он может быть сплошным или склеенным из нескольких слоев. Хорошая замена бруса – цельные бревна небольшого диаметра. Также основой конструкции могут послужить доски, но подобные перекрытия имеют существенные ограничения по длине пролета и нагрузке.

В принципе, балка может быть изготовлена из любой древесины, но лучше выбирать лиственницу или сосну. Дерево лиственных пород имеет несколько иную структуру и меньшее сопротивление на изгиб. Такое перекрытие может не выдержать постоянной нагрузки.

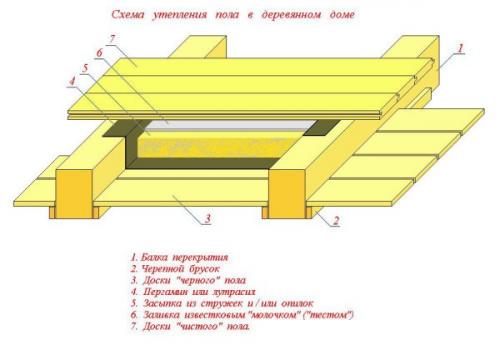

На несущую конструкцию из параллельных балок монтируют основу будущего пола и потолка соответственно. Это может быть подготовленная доска или листовой материал на древесной основе. На готовую основу укладывают напольное покрытие (на втором этаже), а снизу делают полноценный потолок.

Особенностью подобной конструкции является свободное внутреннее пространство, которое необходимо использовать. Его заполняют любым материалом с теплоизолирующими или звукопоглощающими свойствами. Это поможет сохранить тепло в помещениях и обеспечит достаточный уровень звукоизоляции.

Устройство межэтажного перекрытия по деревянным балкам с утеплением. Особенности межэтажной звукоизоляции и утепления коттеджа

Настил по деревянным балкам является самым простым и быстрым способом устройства чердачного перекрытия в частном доме. Достаточно смонтировать с определенным шагом балочный брус, уложить в образовавшиеся промежутки теплозвукоизоляционный материал и укрыть все отделкой. Все довольно просто, с монтажом справится даже начинающий мастер.

Если балки потолка обшить просто деревом, то такое перекрытие не будет гасить звуки и держать тепло. Без качественной теплоизоляции потолочной конструкции в деревянном коттедже не обойтись. Если сверху чердак, то при выборе материала основное внимание следует уделить его теплоизоляционным свойствам.

Однако в случае с утеплением межэтажного перекрытия между первым и втором либо мансардным этажом более важны звукоизоляционные характеристики “изолятора”. С распространением лишних звуков приходится бороться в любом жилом доме, а вот утепляющий слой можно уменьшить.

Если в доме отапливаемые комнаты имеются не только на первом этаже, то качественный теплоизолятор в перекрытии не даст теплу за счет конвекции подниматься в верхние помещения. В результате поддерживать комфортный микроклимат во всем коттедже будет гораздо проще.

Важно! Тепло- и звукоизоляцию межэтажного перекрытия в деревянном доме делают для уменьшения конвекции воздуха и распространения шума между этажами.

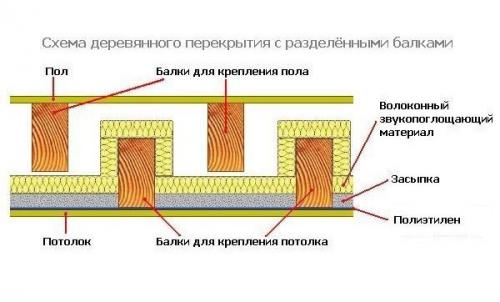

При междуэтажном утеплении важен не только выбор теплозвукоизоляционных материалов, но и конструкция пирога из них. В идеале снизу-вверх с первого этажа он должен состоять из нескольких слоев:

  • теплоотражающего;
  • пароизоляционного;
  • утепляющего и звукоизолирующего между балками;
  • гидроизоляционного.

Сверху на теплозвукоизоляционный пирог укладывается черновой пол и финишное покрытие на втором этаже. При этом нужно будет еще оставить промежутки для вентиляции, чтобы утеплитель не накапливал в себе влагу.

Устройство межэтажного перекрытия в деревянном доме. Технология монтажа перекрытий из дерева

Для выполнения работ потребуются следующие инструменты:

  • топор;
  • циркулярная пила;
  • ножовка;
  • молоток;
  • шуруповерт;
  • саморезы и гвозди;
  • рубанок;
  • гидроизоляционный и теплоизоляционный материалы;
  • строительный уровень длиной не менее 80 см.

Устройство межэтажного перекрытия в деревянном доме. Технология монтажа перекрытий из дерева

  1. При возведении стен в их верхней части формируют специальные проемы или углубления для балок. Перед началом работ эти гнезда очищают от пыли и мусора и настилают в них гидроизоляционный материал. Чаще всего используют рубероид. Если стены из кирпича, гнезда можно обработать битумом или мастиками на его основе.
  2. Торцы балок обмазывают битумом.
  3. Укладывают опоры в предварительно подготовленные проемы.

Если строение возведено из дерева, балки врубают в верхний венец. Существует такой способ крепления опорных элементов к стене, как ласточкин хвост. Оно используется в домах, выстроенных из бревна или бруса. Этот метод соединения прост и надежен. Для фиксации балок необходимы металлические скобы.

Устройство межэтажного перекрытия в деревянном доме. Технология монтажа перекрытий из дереваУтепление межэтажных перекрытий из массива

Деревянные перекрытия в доме монтируют по следующим правилам:

  • уложенный в гнездо брус должен отстоять от стен углубления не менее, чем на 4 см;
  • балки должны располагаться на расстоянии 40-50 см от дымохода;
  • каждую 3-4 балку крепят к стене анкерами;
  • пространство между брусом и стенками гнезда заполняют паклей или стекловатой.

Схема монтажа межэтажных перекрытий предусматривает устройство тепло- и звукоизоляции. Поэтому оставшиеся после укладки балок щели заполняют монтажной пеной.

Технология устройства настила

В зависимости от местонахождения наблюдателя, деревянные перекрытия между этажами могут представлять собой либо пол, либо потолок помещения. К устройству пола требования особые. Перед тем, как приступить к монтажу настила, каждую балку с обеих сторон подшивают черепными брусками сечением 40х40 см или 50х50 см.

Они послужат опорой для чернового пола. Аналогичным образом можно поступить и с устройством настила, образующего потолок. Но технология монтажа этого конструктивного элемента не имеет специальных требований для выполнения таких работ.

Устройство межэтажного перекрытия в деревянном доме. Технология монтажа перекрытий из дереваУстройство перекрытия по деревянным балкам

Устройство перекрытия по деревянным балкам начинают с крепления к нижней части опор неструганных досок толщиной от 15 мм. Они впоследствии послужат черновым потолком. На получившийся в процессе подшивки настил сверху укладывают гидроизоляционный материал: рубероид, специальную мембрану или плотный полиэтилен. На него — утеплитель.

Монтируют обшивку верхней части перекрытия по деревянным балкам. Доски крепят гвоздями или саморезами. Зная последовательность работ, их несложно выполнить своими руками. Перекрытие дома должно представлять собой герметичную, прочную, качественно утепленную конструкцию. Этот элемент здания испытывает наибольшие весовые нагрузки, поэтому для его устройства выбирают исключительно качественные материалы.
