Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету.

Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционные или звукоизоляционные материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционный слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционных или звукоизоляционных материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционной пленки. В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционный слой (обычно используют привычные теплоизоляционные материалы).

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционные мембраны (Tecsound) и т.п. При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.

Сдвоенные балки перекрытия. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

• Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
• Подшивка фанерой или плитами ОСБ потолочной поверхности;
• Система лагов с досками пола верхнего этажа;
• Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
• Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Деревянные балки перекрытия 8 метров. Узлы ферм

Узлы деревянных ферм – места соединения 2 и более элементов, именно его можно считать слабым местом всей конструкции. При небрежной сборке, некачественном соединении о жесткости конструкции можно забыть.

Соединение отдельных элементов в одно целое может выполняться несколькими способами, рассмотрим простейшую стропильную ферму:

• в коньковом узле стропила соединяются вполдерева и закрепляются болтами. Допускается использование металлических либо деревянных накладок для большей жесткости;

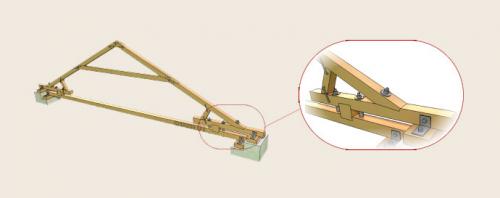

Коньковый и опорный узлы

• для жесткости необходима затяжка, соединяющая оба стропильных бруса. В этом случае в стропилах делается паз по размеру затяжки, и она фиксируется болтами;
• деревянная ферма 6 метров и большей длины (до 12) требует установки дополнительных связей (вертикальных и наклонных брусков) для обеспечения жесткости. Схема соединения будет выглядеть так – в вертикальной связи делаются небольшие пазы, в которые упираются наклонные связи. Дополнительно узел укрепляется металлической пластиной;
• также конструкция фермы крыши из дерева потребует надежного соединения со стеной. Самый простой способ сделать это – просто уложить деревянные брусья на стену и установить стропила в пазы, закрепив болтами.

На схеме – различные варианты стропильных ферм

Обратите внимание! Возможны варианты опорного узла с использованием потолочных балок, в таком случае они будут выполнять еще и роль затяжки. Правда, конструкция узла несколько усложнится.

Конструкции с параллельными поясами создаются, как правило с использованием специальных металлических пластин. Такие пластины для соединения деревянных ферм с одной стороны имеют ряд зубцов, которые надежно фиксируют узел.

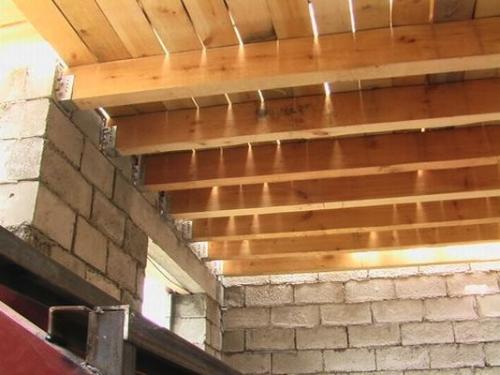

Деревянные балки перекрытия 5 метров. Деревянные балки перекрытия -  размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров;  нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova ( Пользователь FORUMHOUSE)

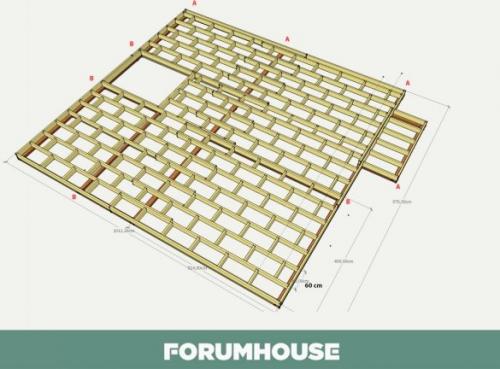

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина - 5 метров, сечение - 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 ( Пользователь FORUMHOUSE)

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:

• Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
• Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

• Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
• Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м - нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

Изготовление балок перекрытия из досок. Как изготовить балку перекрытия из досок длиной 6 метров размером 50х150 мм, при длине пролета 6 метров от стены до стены.

При проектировании любой постройки требуется проводить расчеты несущей способности балок. В индивидуальном строительстве в подавляющем большинстве случаев используются однопролетные деревянные балки в виде досок, брусьев или бревен различной длины.
Оптимальное сечение и шаг балок подбирается в зависимости от длины пролета и предполагаемых нагрузок. Так для балки сечением 150х150 мм при длине пролета 6000 мми шаге установки 500 ммперегрузка по прогибу превышает норму в 2,46 раза, при шаге 400 мм– в 2 раза, а при шаге 300 мм– в 1,5 раза, при этом расчетная нагрузка по площади составляет 300 кг/м 2. а распределенная нагрузка – 90 кг/м 2. Возможный шаг установки балок сечением 150х150 мм, при котором перекрытие выдерживает такую нагрузку, составляет200 мм. Однако надо иметь в виду, что в любом случае величина разрушающей нагрузки –1650 кг.
Прочность и надежность перекрытия зависит от сечения балки. Так при высоте балки200 мми ширине150 ммперегрузка будет всего в 1,04 раза, а если, наоборот – в 1,88 раза, при шаге установки500 мми указанной выше нагрузке.
Таким образом, балка перекрытия при таком пролете должна быть капитальная, а не составная из досок сечением 50х150 мм. Ведь если будет 2-ой этаж, то она будет нагружена основательно. К тому же длина досок –6000 мм, а это означает, что крепежные элементы в составных элементах балки будут работать на срез. Если установить более основательный крепеж, то это ослабит саму балку.

Сращивание досок для балок перекрытия. Базовые методы сращивания стропил

Иллюстрации	Описание

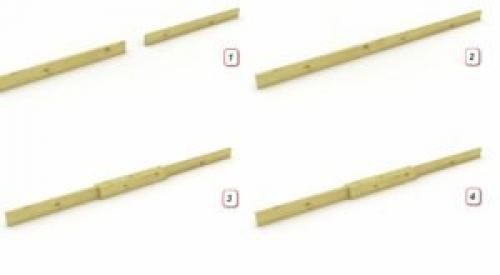

	Внахлест . Совмещаемые деревянные элементы сводятся с нахлестом 1 метр. Крепление выполняется 10 гвоздями или оцинкованными саморезами, расположенными в шахматном порядке. Рассмотренный способ годится для изготовления стропил длиной до 7 метров. То есть, оптимальный вариант использовать пиломатериалы длиной 6 и 3 метра. Учитывая нахлест 1 метр как раз получаем обозначенные 7 метров.

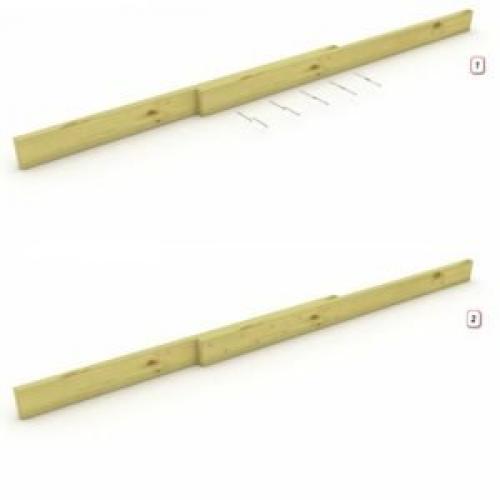

	Внахлест (усиленный вариант). Обычное наращивание внахлест позволяет получить добавочный метр относительно максимальной длины балки 6 м. Усиленный вариант делает возможным при том же соединении увеличить длину не до 7, а до 9 м. Для этого соединение выполняется на гвозди и на шпильки с накидными шайбами и гайками. Между совмещаемыми элементами закладывается уплотнитель. Крепление узла шпильками М12 выполняем в шахматном порядке. В том же порядке вбиваем гвозди. Крепежные элементы располагаются в шахматном порядке для того, чтобы избежать растрескивания древесины.

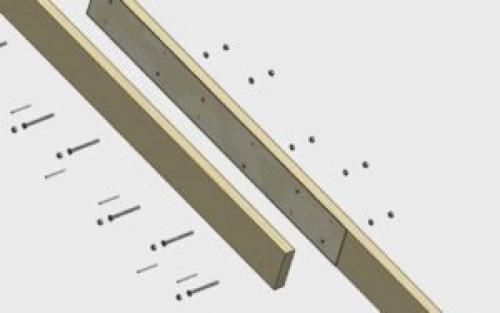

	Сращивание встык с применением накладок . Торцы совмещаемых элементов обрезаются под углом 90°. С обеих сторон совмещения прикладываются деревянные планки длиной 1 метр. Узел скрепляется 10 гвоздями или саморезами, расположенными в шахматном порядке. Такой способ позволяет без усиления собирать стропила диной до 9 метров. Усиление крепежного узла болтами позволяет выполнять сращивание балок перекрытия длиной до 10 метров.

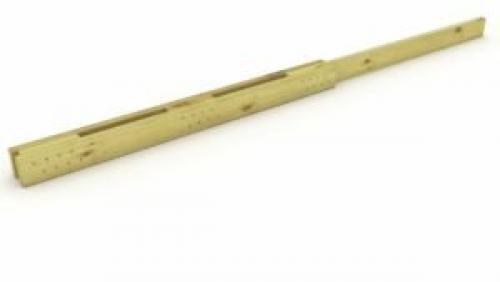

	Удлинение с усилением . Поверх одной доски накладываются две составные балки. Узел скрепляется гвоздями или оцинкованными саморезами. В промежуток между двух смежных досок с одинаковым шагом укладываются обрезки балок. Каждая вставка фиксируется также, как и узел сращивания. Такой способ позволяет удлинить стропило не более чем на 2 метра. Способ повсеместно применяется при установке кобылок для формирования кровельного свеса по краю ската.
	Сращивание брусакосым прирубом . На торцах сращиваемых деталей делаем наклонные запилы (врубки). Длина запила должна равняться двойной высоте сечения. Толщина торцов запила должна равняться 15% от высоты сечения бруса. Совмещенное сечение сверлится под болт с диаметром 12 мм. В отверстие вставляется оцинкованный болт и стягивается гайкой через предварительно поставленные шайбы. При правильном выполнении запила сечение под нагрузкой (пластичный шарнир) не должно иметь раскачиваний и смещений. Такой способ пригодится если нужно сделать длинный брус под коньковый прогон, мауэрлат или лежень.
