Система вентиляции в квартире своими руками. Наглядный пример

Система вентиляции в квартире своими руками. Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

• Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
• Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
• Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
• Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
• Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента,  значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

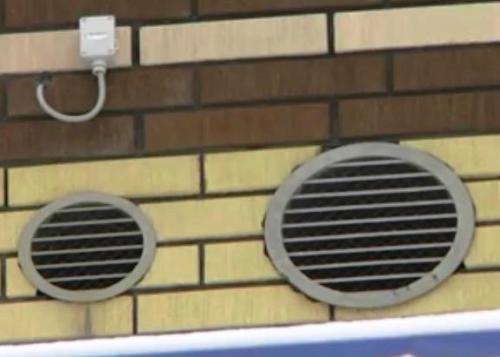

Приточная вентиляция в частном доме своими руками. Виды и особенности

По мнению пользователя нашего портала (ник на форуме petrovk, г.Москва ) вентиляцию в доме можно разделить на три типа:

• Естественная;
• Приточная, или как её ещё называют, механическая;
• Приточно-вытяжная установка с рекуперацией тепла.

– При проектировании системы вентиляции нужно руководствоваться следующим принципом – воздух в доме должен полностью обновляться за 1 час. Для моего каркасного дома в 200 м2, я остановился на проточно-вытяжной установке с рекуперацией тепла. Установка подбирается исходя из кол-ва кубов воздуха в доме, у меня 600, я взял установку для 700 кубов.

Следует помнить, что комфортная среда в доме создаётся не только за счёт поступления свежего воздуха, но и за счёт скорости движения воздушных потоков. Приточно-вытяжной вентиляции из-за наличия в ней вентилятора, создаёт больший поток воздуха, чем естественная вентиляция.

При работе механической вентиляции, скорость движения воздуха в вентиляционной системе в среднем составляет 3-5 м3/час, а при естественной около 1м3/час. Попробуем разобраться, создает ли естественная вентиляция создаёт более комфортную среду в доме. Этот вопрос не так прост, как кажется. Ведь для того чтобы пропустить через механическую и естественную вентиляционную систему один и тот же объём воздуха, требуется разное сечение вентиляционного канала. А значит, монтаж естественной вентиляции повлечёт за собой увеличение сечения канала, что далеко не всегда возможно с технической или эстетической точки зрения.

При любом типе вентиляции – независимо от того естественная она или механическая, необходимо обеспечить беспрепятственное движение воздуха по дому.

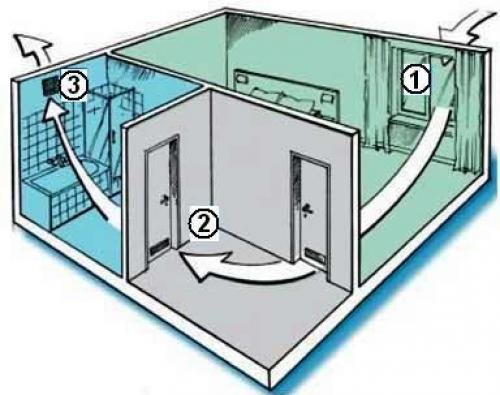

Один из вариантов - установить в комнатах двери с переточной решеткой или оставить небольшой зазор между дверью и полом. Для правильной организации перетока воздуха необходимо – чтобы забор воздуха производился в самом чистом помещении, гостиной или спальне, а вывод осуществлялся на кухне или в санузле.

На кухне, над плитой, вытяжка должна идти отдельным каналом. Если вытяжка является принудительной, то кухню и ванную можно объединить одним вентиляционным каналом. Диаметр от входа к выходу не должен уменьшаться. Из-за специфики кухонной вытяжки воздуховод от неё делают обязательно круглым, оцинкованным и вертикальным, без колен. Нельзя использовать гофру, алюминий или пластиковый воздуховод.

Консультант нашего форума Елена Горбунова (ник на форуме Matilda ):

– Естественная вентиляция работает при перепаде давлений на входе и выходе. Вход это вытяжной клапан, он ставится в потолке помещения или в стене под потолком. Выход это верх трубы. Перепад начинается с 10 метров. Еще перепад давлений зависит от разницы температур. Зимой он лучше, а летом хуже.

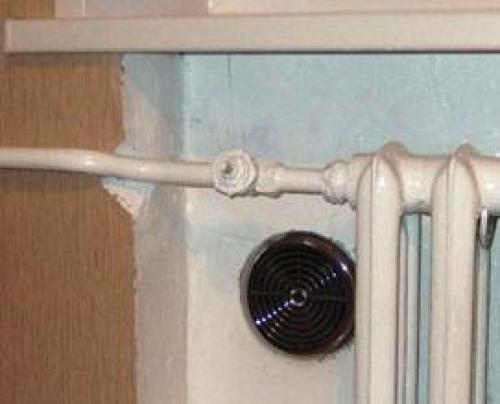

Естественный приток делают над отопительными приборами, которые располагают обычно под окнами. Или в двух метрах над полом.

Часто возникает вопрос,

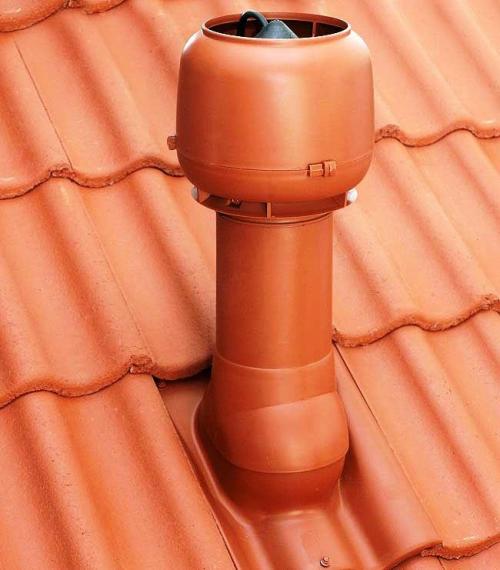

а можно ли объединять вентиляционные каналы кухни, санузла и котельной в единую систему, затем поставить канальный вентилятор, и одной трубойвывести всё через крышу.

Пользователь нашего форума Владимир (ник на форуме Беспечный ангел ) считает что:

– Ни в коем случае нельзя объединять вытяжку с канализации, тогда во всём доме будет вонять как в туалете, не зависимо от того перед вентилятором или после будет установлен воздуховод.

Посмотрите пдробное

Также большое значение имеет и материал, из которого изготовлены воздуховоды вентиляционные для частного дома. Один из самых оптимальных вариантов - применение спирально-навитых оцинкованных воздуховодов. Но при самостоятельном монтаже застройщики массово применяют вентиляционные каналы, изготовленные из канализационной трубы диметром в 110 мм.

– Канализационные трубы использовать нельзя. Вообще нельзя пластик применять для воздуховодов, если только это не специальные антистатические трубы. В этом случае пыль будет прилипать к стенкам. К тому же канализационные трубы имеют малый диаметр. А тяга напрямую зависит от диаметра воздуховода и перепада высоты. Перепад в коттеджах достаточно мал - это вам не многоэтажка. Значит, с малым диаметром, тяги практически не будет, особенно летом. А если поставить вентилятор, то канализационные трубы будут издавать весьма неприятный звук при движении воздуха.

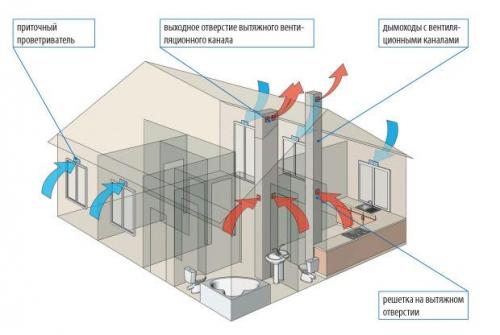

Вытяжка в квартире. №1. Основные виды вентиляции в квартире

Вентиляция – это столь же необходимая вещь в любой современной квартире, как водопровод или теплоснабжение, хотя многие до сих пор не обращают на нее должного внимания. Классифицировать вентиляционные системы можно по нескольким параметрам.

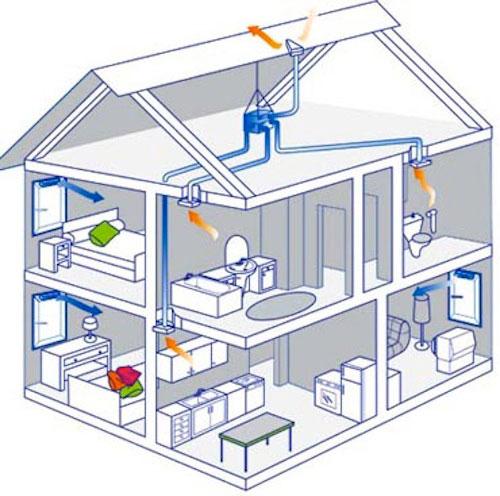

Главное отличие всех систем вентиляции – это способ перемещения воздуха . По этому параметру вентиляция может быть:

• естественная;
• искусственная.

Естественная вентиляция существует за счет разной температуры воздуха внутри и снаружи помещения и ветрового давления. Под действием этих факторов загрязненный воздух выходит на улицу по специально оборудованным каналам с вентиляторами (есть в каждом многоквартирном и частном доме), а чистый заходит сквозь неплотности в окнах. Такие системы дешевы, надежны, максимально просты, но сильно зависят от внешних факторов, и при небольшой разности внутренней и внешней температуры или при отсутствии ветра их эффективность сводится к нулю. К тому же, подобные системы невозможно настроить, а зимой в квартиру заходит слишком холодный воздух.

Искусственная или механическая вентиляция обустраивается тогда, когда мощности естественной недостаточно. В подобных системах используются вентилятор, фильтр, нагреватель и прочие элементы, способные обеспечить качественный отвод загрязненного и оптимальное качество поступающего воздуха при любых условиях внешней среды.

По назначению , как уже понятно, вентиляция бывает:

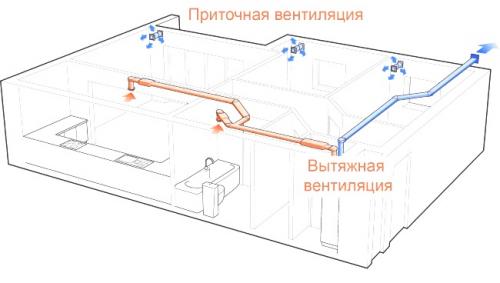

• приточная , которая необходима для подачи свежего воздуха в квартиру. Дешевые системы просто проводят уличный воздух, более продвинутые могут его нагревать и очищать;
• вытяжная позволяет избавляться от отработанного воздуха, содержащего большое количество углекислого газа и влаги.

Приточная и вытяжная вентиляция всегда используются вместе, необходимость чего ненужно объяснять. Если баланс будет нарушен, давление в помещении будет избыточным или недостаточным, а эффект хлопающих дверей не заставит себя ждать.

По зоне обслуживания вентиляция бывает:

• местная . Используется, в основном, в промышленных условиях, и необходима в тех случаях, когда источники выделения вредных веществ локализованы и можно не допустить их распространении по всему помещению. В обычных домах и квартирах примером местной вентиляции может служить кухонная вытяжка;
• общеобменная вентиляция позволяет воздуху циркулировать сразу по всему помещению. Подобные системы установлены во всех многоквартирных домах.

По конструкции вентиляция бывает:

• наборная – система, которая собирается из отдельных элементов. Она гибкая в настройке, может применяться для любых помещений, но требует профессионального расчета и проектирования, занимает немало места, ей необходимо отдельное помещение, но иногда такую систему прячут за подвесным потолком;
• моноблочная система, или вентустановка , совмещает все необходимые элементы в одном корпусе. Установить ее проще, а шума от нее меньше.

Вентилирование помещения обеспечивается благодаря вентканалам, технологическим щелям, клапанам, вентиляторам, специальным установкам, но порой в качестве дополнения можно использовать простое проветривание и сплит-системы, которые могут забирать с улицы воздух и подавать его вовнутрь. В качестве самостоятельных такие решения использоваться не могут.

Правильно организованная система вентиляции в квартире позволит обеспечить чистый воздух без пыли и влажности, а это польза для кожи, дыхательной системы, растений и мебели. Специалисты заявляют, что в квартирах с хорошо работающей вентиляцией даже пыли на поверхностях собирается намного меньше.

Приточная вентиляция в квартире с фильтрацией. Самодельная домашняя вентиляция

• DIY или Сделай сам ,
• Здоровье гика

Каждый, кто уже обзавёлся измерителем уровня углекислого газа (CO2), знает, насколько важно непрерывно подавать в жилые помещения свежий воздух. Самое простое решение этой проблемы — всегда держать открытой форточку, но у меня, как и во многих других городских домах, это не комфортно из-за уличного шума, к тому же при открытой форточке может быть очень холодно.
Второй вариант решения проблемы свежего воздуха — приточная вентиляция, подающая воздух с улицы. Я пытался использовать компактные системы приточной вентиляции Tion, iFresh, Ballu, но понял, что все они меня не устраивают — при достаточном расходе воздуха они слишком сильно шумят. Судя по всему, сделать тихую систему с вентилятором, находящимся в комнате, невозможно.
Именно поэтому, я сделал систему домашней вентиляции сам.

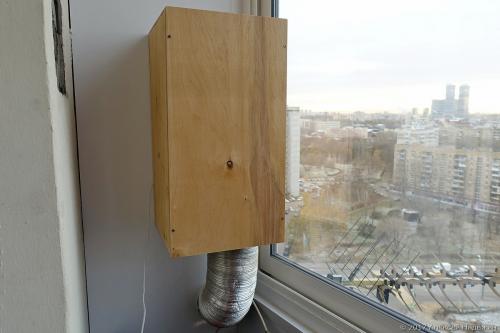

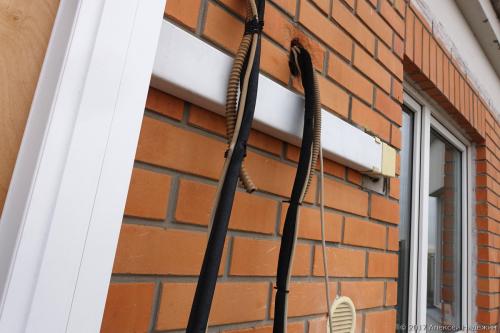

Установка расположена на балконе. Воздух забирается с улицы, фильтруется, и по воздуховоду, закреплённому на внешней стене дома, подаётся в соседнюю комнату.

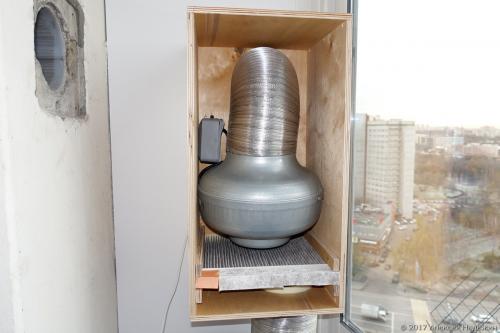

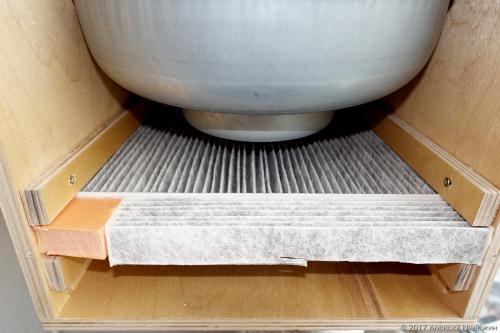

В фанерном ящике, который мне обошёлся приблизительно в 300 рублей, располагается вентилятор Лиссант ВК125Б за 2400 рублей и автомобильный салонный фильтр за 240 рублей.

При питании от сети вентилятор даёт огромный расход воздуха (320 м3/ч) и очень сильно шумит, поэтому я использую его на пониженных оборотах. К сожалению при использовании электронных регуляторов мощности вентилятор начинает громко гудеть, поэтому пока я просто плавно меняю напряжение на вентиляторе с помощью ЛАТР за 1150 рублей.

При напряжении 110 вольт вентилятор даёт расход 60 м3/ч и потребляет около 25 Вт. Такого расхода достаточно для двух человек.

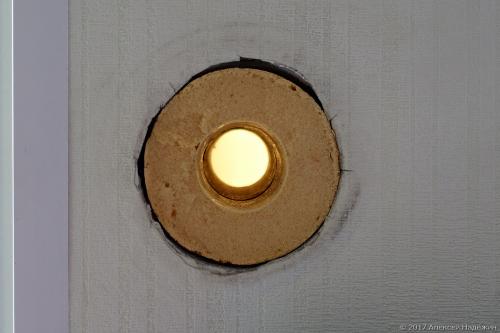

В комнату воздух подаётся через 125-миллиметровое отверстие от клапана КИВ-125, который был штатно установлен при строительстве дома серии П44Т. Для снижения шума (как от вентилятора, так и шума улицы) в отверстие установлен шумогаситель от клапана КИВ-125.

Работу системы вентиляции конечно слышно, но её шум гораздо меньше, чем у компактных проветривателей при таком же расходе. Когда в комнате я один, напряжение можно снизить до 90 вольт и шум системы почти не слышен.
За две недели использования белоснежный фильтр стал серым. Наверное, имеет смысл менять фильтры раз в месяц.

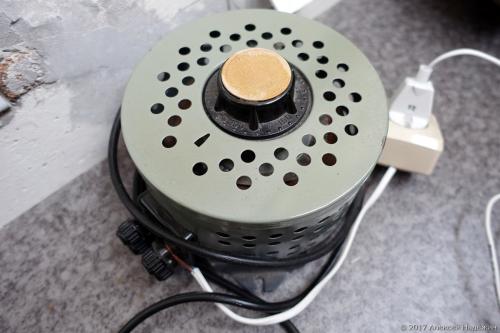

В ближайшие дни ко мне придёт из Китая измеритель уровня CO2 с трёхступенчатым управлением вентилятором за $44. Хочу заменить ЛАТР либо тремя высоковольтными плёночными конденсаторами либо куплю маленький 40-ваттный тороидальный трансформатор 220/220 и сделаю отводы от вторичной обмотки, размотав её и намотав обратно. Получится автоматическая система, управляющая тремя скоростями вентиляции.
В холодное время года уличный воздух необходимо подогревать, чтобы было не холодно в комнате. Сначала я хотел установить на стене перед отверстием, из которого дует воздух, обычный дешёвый тепловентилятор с керамическим нагревателем, выкинув из него вентилятор, но потом в голову пришла идея направить поток воздуха на батарею отопления. Вполне возможно, что этого будет достаточно. Завтра улетаю в Японию, а когда вернусь буду экспериментировать.
Самодельная приточная установка обошлась мне менее, чем в 3000 рублей (не считая стоимости ЛАТРа), работает у меня уже две недели и радует низким уровнем шума и свежим воздухом в спальне (уровень CO2 не превышает 700 ppm).

Источник: https://milyj-dom.ru-land.com/novosti/ustroystvo-ventilyacii-v-kvartire-opredelenie-i-sereznost-problemy

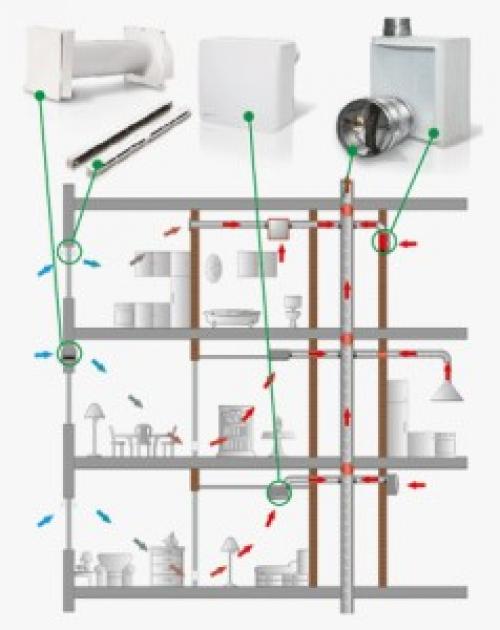

Вентиляция в квартире виды. Какие бывают виды вентиляции

Виды вентиляции бывают разные, в зависимости от устройства системы и предназначения она может быть:

• Естественной;
• Принудительной.

Естественная вентиляция – этот вариант самый примитивный, дешевый, но ненадежный. Эта система вентиляции представляет собой каналы, которые проложены по всей конструкции здания. Вентиляционные решетки выведены в санузлах, ванных комнатах и на кухнях. Действие этой системы основано на перепаде давления возле оголовка вентиляционного канала и вентиляционной решеткой в помещении. Величину перепадов давления нельзя считать постоянной, она подвержена воздействию температуры, давления, силы и скорости ветра. Поэтому данный вид вентиляции не является достаточным для современных помещений.

Принудительная вентиляция в квартирах

Принудительная вентиляция в квартире устанавливается тогда, когда воздухообмен в помещении недостаточный. Чтобы не было душно и жарко, стоит потратиться на обустройство принудительной циркуляции воздуха. Систему называют принудительной из-за использования специальных вентиляторов, для увеличения движения воздушных потоков. Принудительные системы делятся на такие типы:

1. Приточную;
2. Приточно-вытяжную;
3. Вытяжную.

Приточная вентиляция в квартире необходима для того, чтобы в помещение постоянно поступал очищенный, свежий воздух. Для качественного воздухообмена в помещении не стоит полагаться только на естественную систему вентиляции, именно приточные установки позволят сделать атмосферу жилища комфортным. Приточные установки представлены в большом ассортименте в магазинах климатической и бытовой техники. Они достаточно мощные, что позволяет без труда обслуживать как небольшие квартиры, так и элитные крупногабаритные дома. У них такие достоинства:

• Высокий энергосберегающий класс;
• Качественное очищение воздуха от пыли и вредных элементов;
• Устранение неприятных запахов.

При таком способе вентилирования чистый воздух подается во все жилые комнаты, а вытягивается из санузла, кухни и ванной комнаты.

Система приточной вентиляции

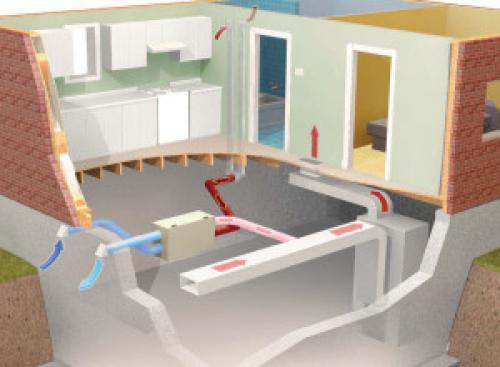

Наиболее оптимальным способом вентилирования является приточно-вытяжная вентиляция в квартире, при таком варианте вентилирования плохой воздух удаляется из комнат, а помещение заполняется чистым и свежим воздухом.

Чтобы каждая из комнат качественно вентилировалась, необходимо провести по всей квартире систему воздуховодов, которые с успехом можно спрятать в нишах стен или подвесном потолке. Саму приточную установку легко разместить в кладовке.

Нужна ли приточная вентиляция в квартире. Зачем необходима



До недавнего времени системы принудительной вентиляции и кондиционирования воздуха, как правило, использовались на промышленных объектах различного назначения.

            Жилые дома ограничивались лишь естественной вытяжной системой, а приток обеспечивался за счет неплотностей в деревянных оконных конструкциях.   Обладатели современных стеклопакетов, сменившие старые оконные конструкции, отмечают много достоинств современных оконных рам — низкий уровень шума, поступающего с улицы, отсутствие сквозняков,   привлекательный внешний вид и многое другое.

            Но за большим количеством достоинств, скрывается один небольшой недостаток — современные оконные конструкции не пропускают того количества воздуха, которое необходимо для вентиляции квартиры и обеспечения работы вытяжки. Данную проблему обычно решают несколькими путями.

            Например, можно применить специальные оконные клапаны, которые открывают или    закрывают приточное отверстие с улицы в зависимости от уровня влажности в обслуживаемом помещении. Конструкция данных клапанов позволяет им работать без подключения к электрической сети, обеспечивая очистку уличного воздуха, шумоизоляцию и отсутствие сквозняков. В свою очередь, вытяжка оснащается   механическим вытяжным вентилятором для создания избыточного давления, а в дверных конструкциях предусматриваются зазоры между дверным полотном и полом для перетока воздуха.

            Недостатком данной системы является возможность обмерзания оконного клапана и ослабление оконной конструкции, т. к. для монтажа клапанов в раме вырезаются специальные отверстия, что может привести даже к ее деформации.

            Тем не менее,   приточно-вытяжная система с использованием гигроскопичных клапанов наружного воздуха зарекомендовала себя как простая, недорогая и надежная система, которая довольно часто встречается и используется.

            Те, кто привык требовательно относиться к параметрам внутреннего воздуха в квартире и к его чистоте, устанавливают специальные приточные системы, которые состоят из вентиляторной секции, клапана наружного воздуха, секции фильтра, нагревателя, охладителя, увлажнителя и т. д. Набор секций может быть индивидуальным. Данные системы обеспечивают постоянное поступление наружного воздуха. Заданную температуру воздуха обеспечивает нагреватель, который может быть либо электрическим, либо использовать в качестве теплоносителя горячую воду. В квартирах использование воды от системы отопления для подогрева наружного воздуха запрещено.

            На практике часто приходится сталкиваться с проектами, которые предусматривают установку компактных приточных системам на лоджиях, в кладовых и других подобных помещениях. В большинстве случаев на квартиру, состоящую из 3-4 комнат, требуется порядка 300 м³/ч воздуха — это производительность приточной системы. Потребление нагревателя такой приточной системы будет составлять порядка 5 кВт. В типовых домах, квартиры которых оборудованы газовой плитой, на каждую квартиру, как правило, выделяется 5 кВт электрической мощности. Стоит также отметить, что постоянная подача воздуха в квартиру в холодный период года приводит к снижению уровня относительной влажности в жилых помещениях до уровня 10-15%, а это крайне негативно сказывается на общем самочувствии человека, состоянии его   слизистых оболочек, а также на деревянной отделке и предметах интерьера.

            Установка дополнительного увлажнителя потребует подвода влаги для него, а сам увлажнитель может быть установлен только в санузлах, т. к. прокладка воды недопустима в жилой зоне. Также   дополнительно потребуется порядка 2 кВт электрической мощности.

            «Хорошо», - скажете Вы, - «Мы не будем использовать приточную систему, когда холодно».

            В теплое время года, однако, мы столкнемся с другой проблемой. Когда на улице жарко и работает кондиционер, приточная система, необорудованная   охладителем, будет вносить в жилую зону и тепло и влагу. Если с теплом можно «разобраться» путем   установки более дорогих и мощных кондиционеров, которые, соответственно, будут иметь б ó льшие размеры, для них потребуется больше воздуховодов и вентиляционных решеток.   Исключить же дополнительное поступление влаги в случае работы приточной системы без охладителя, можно только путем отключения самой приточной системы.   Кондиционер охлаждает и осушает воздух, тем не менее, выходящий из него воздух имеет температуру 7-13^оС и относительную влажность порядка 90%. Связано это с тем, что в данном случае мы имеем дело с понятием «относительной» влажности. «Абсолютное» влагосодержание воздуха при выходе из кондиционера уменьшится, а вот «относительная» влажность — увеличится. Выходящий из кондиционера воздух начнет подогреваться до температуры 22-24^оС от строительных конструкций и солнечной радиации, при этом относительная влажность воздуха уменьшится.

Видео как сделать вентиляцию в квартире? Легко
