Как подключить плиту ханса. Как подключить плиту Hansa

30.01.2020 в 01:15

Как подключить плиту ханса. Как подключить плиту Hansa

Плиты торговой марки Hansa очень распространены на современном рынке. Но зачастую у покупателей этих плит возникают вопросы с установкой, поскольку неправильное их подключение может послужить отказом в гарантийном ремонте.

Как подключить плиту ханса. Как подключить плиту Hansa

Инструкция

1

Непосредственно перед подключением плиты Hansa, распакуйте ее, тщательно осмотрите внешнюю панель и убедитесь в отсутствии механических повреждений, которые могли возникнуть при транспортировке.

2

Если у вас нет времени или вы не дружите с электричеством, обратитесь к специалистам, занимающимся установкой и подключением электроплит Hansa. Для установки газовых плит также следует обратиться к специалистам, поскольку самостоятельно делать это категорически запрещается. При использовании услуг мастеров, потребуйте заполнения талона на установку электроплиты, заверенного печатью организации, на случай если возникнут какие-либо проблемы.

3

Убедитесь, что плита Hansa укомплектована шнуром питания с вилкой и розеткой и визуально осмотрите их исправность перед подключением к электрической сети. Если сетевой шнур и кабель отсутствуют, приобретите их отдельно в магазине электротоваров.

4

Далее займитесь монтажом силовой розетки, помните, она должна иметь заземляющий контакт, электрический кабель и вилку. В том случае если у вас уже была плита, используйте прежнюю розетку с проводом от старой плиты. Если в старой розетке, где прежде была подключена плита 3 контакта и соответственно 3 провода, то это однофазная схема подключения , а если 5 контактов и 5 проводов - трехфазная схема подключения.

5

При подключении плиты Hansa к однофазной линии необходимо выполнить ряд действий. После установки силовой розетки с тремя контактами, подсоедините их. Далее подсоедините силовую вилку с тремя контактами к трехжильному проводу сечением 4мм. И наконец, подсоедините провод к плите. Плита Hansa подсоединена, можете ее включать в розетку! Если необходимо проложите трехжильный провод сечением 4 мм до электрощита и установите однополюсный автомат защиты номиналом 40 А.

6

Для подключения плиты Hansa к трехфазной линии установите силовую розетку с пятью контактами к трехфазной линии, затем подсоедините силовую вилку с пятью контактами к пятижильному проводу сечением 1,5мм, а потом подсоедините провод к вашей плите и включите ее в розетку.

7

Не забудьте также перед подключением плиты отрегулировать ножки, путем их вывинчивания или завинчивания, если пол в доме неровный.

Как подключить электроплиту на 380 Вольт. Как подключить электроплиту к розетке на 220 Вольт

Электроплиту, использующую сеть на 220 Вольт можно без проблем подключить почти в любой квартир и частных домов. Так же, учитывая очень высокое потребление электричества, у всех современных электроплит и варочных поверхностей есть возможность подключения не только к сети на 220 Вольт, но и на 360. И чаще всего используется однофазное подключение. Вот такая, стандартная схема обычно идет в комплекте, уже в собранном виде.

Как подключить электроплиту на 380 Вольт. Как подключить электроплиту к розетке на 220 Вольт

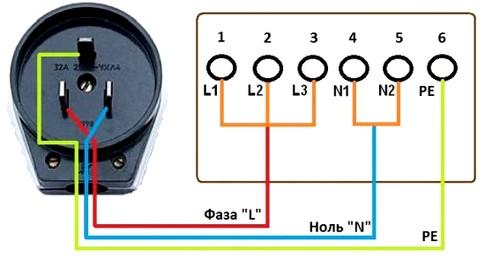

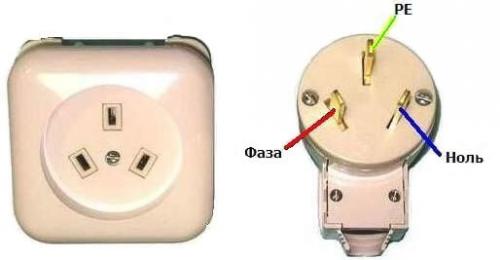

Схема распределения проводов в вилке электроплиты

Три первых контакта  (L1 L2 L3) соединяются вместе (перемычкой например), и к ним подключается фаза. Ноль подключаем к контактам 4 и 5, соответственно. На последний 6 контакт, как вы уже наверно догадались, подключается заземление.

Обычно контакты и провода всегда окрашены одинаково. Стандартная расцветка – фаза (+) красного, черного или коричневого цвета, ноль синего цвета, а земля желто-зеленого, но лучше, на всякий случай посмотреть в инструкции и убедиться в правильности подключения.

Бывает что проводов не 3, а 5. В этом случае попарные это ноль и фаза, а которые один – это земля.

При подключении электроплиты к однофазной сети можно не бояться перепутать местами подключение фазы и ноля, ничего страшного не произойдет и все будет работать. Однако НЕ ПЕРЕПУТАЙТЕ фазу с заземлением – будет постоянно выбивать «пробки», а в худшем случае можно спалить автомат или щиток.

Именно для этого, что бы не перепутать, заземляющий провод и контакт находятся отдельно, да и конструкция розетки с заземлением позволяет воткнуть вилку только в одном положении.

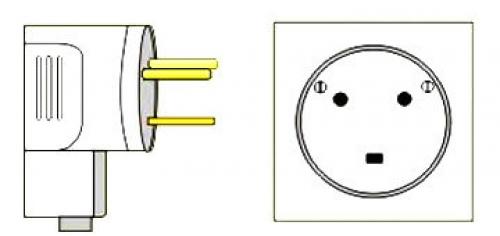

Давайте рассмотрим поближе самые распространённые розетки, используемые для подключения электрических плит.

  1. Розетка РС 32 , обычно Российского или Украинского производства. Заземляющий контакт находится сверху и перевернут относительно фазы и ноля на 90 градусов, что бы не воткнуть подругому.      Как на фото – фазу (коричневые провод) к правому контакту, ноль (с голубой полосой) к левому, хотя как я уже говорил, если перепутать местами – ничего страшного. Как подключить электроплиту на 380 Вольт. Как подключить электроплиту к розетке на 220 Вольт
  2. Розетка для электрической плиты, производства Белоруссия.  Контакты расположены под углом, что так же исключает возможность неправильного подключения. Земля, как водится у отечественных производителей, верхний контакт. Как подключить электроплиту на 380 Вольт. Как подключить электроплиту к розетке на 220 Вольт
  3. Розетка фирмы Legrand   2P+E, 32А . Красивая, надежная розетка, самое то для хорошего ремонта (хотя кто на нее смотрит то, за плитой). Отличается от наших и СНГ-шных тем, что заземляющий контакт внизу розетки и имеет прямоугольную форму, тогда как фаза и ноль круглые. Как подключить электроплиту на 380 Вольт. Как подключить электроплиту к розетке на 220 Вольт

Подключение электроплиты через клеммник. ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

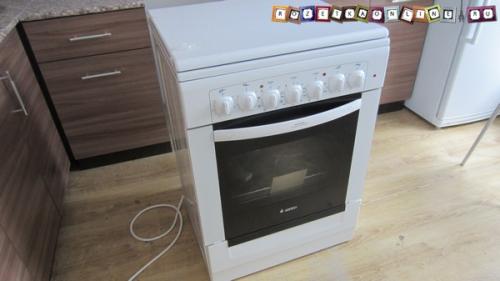

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Подключение электроплиты через клеммник.  ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

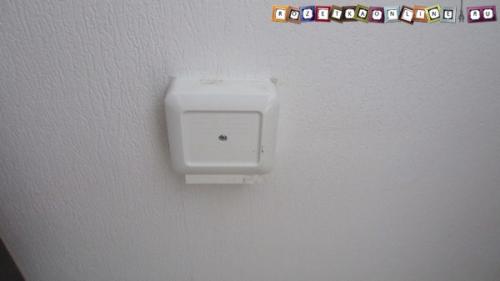

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Подключение электроплиты через клеммник.  ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

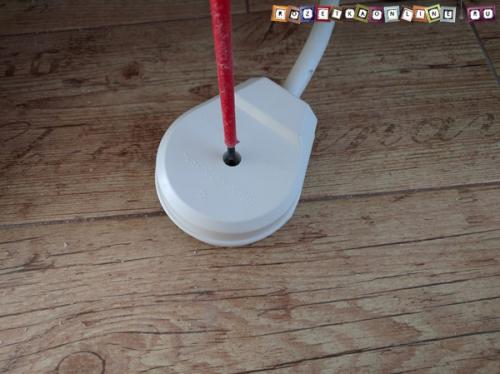

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

Подключение электроплиты через клеммник.  ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

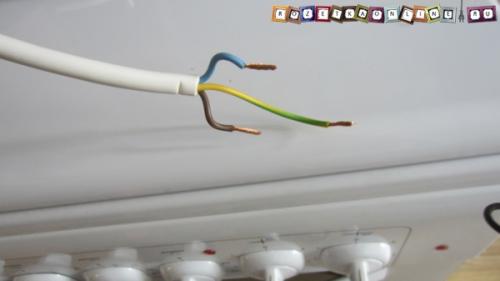

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Подключение электроплиты через клеммник.  ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

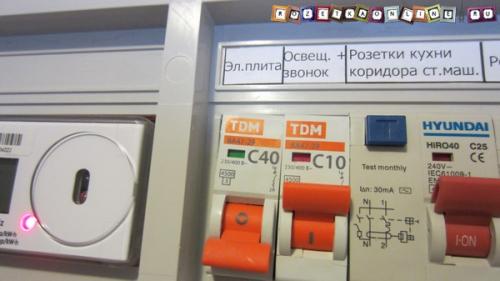

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Подключение электроплиты через клеммник.  ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

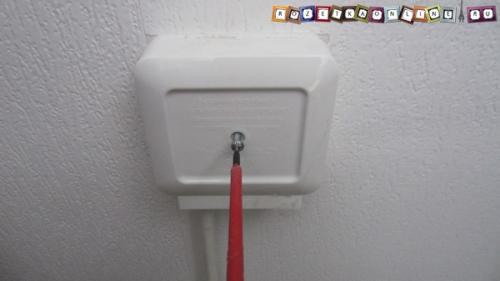

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

Подключение электроплиты через клеммник.  ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

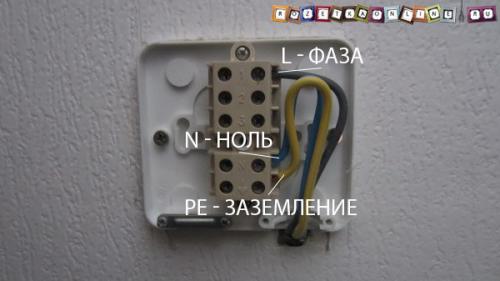

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Подключение электроплиты через клеммник.  ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

Подключение плиты Hansa fccw5. Как подключить плиту Hansa к электропитанию самостоятельно?

Как подключить плиту ханса. Как подключить плиту Hansa 12

Добавил(а): Сергей Колосов 15 ноября

О том, что подключение газовой плиты стоит доверить профессиональным мастерам, знает, наверное, каждый. Но вот с плитой электрической вопрос обстоит несколько иначе. Многие считают, что её достаточно просто включить в розетку и можно «умывать руки». На самом деле это не так. Электроплита является очень мощным электроприбором, поэтому при её самостоятельном подключении просто необходимо чётко соблюдать ряд требований. О них мы и поговорим в этой статье.

Общие требования для подключения электроплит

Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

  • для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;
  • плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;
  • подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Отдельная линия проводки

Большинство квартир, особенно новостроек, оснащены отдельной линией питания электрической плиты. Но если в вашем доме такая линия не предусмотрена, то перед подключением необходимо её проложить.

Для линии питания электроплиты подойдёт медный трехжильный провод, сечением не менее 6 миллиметров.

Для подключения плиты лучше использовать многожильный кабель.

На линии обязательно должен быть установлен предохранительный автомат, мощностью от 25 до 40 А.

Мощность автомата выбирается в соответсвии с мощностью плиты

Более точно требуемую мощность автомата можно узнать в прилагающейся к плите инструкции.

Линию следует снабдить и дифференциальным автоматом или узлом аварийного отключения.

Подключение кабеля к плите

Некоторые модели не комплектуются кабелем питания, поэтому придётся подключить его самостоятельно.

Для этого необходимо снять защитную крышку на задней стороне плиты. Как правило, она крепится на болтах.

Перед началом работ крышку необходимо снять

Подключение электроплиты может быть однофазным (220 вольт), двухфазным или трехфазным (380 вольт).  При этом очень важно знать, какой из проводов подключён к фазе. Для этого предварительно необходимо воспользоваться электрическим тестером.

Перед подключением плиты сеть обязательно нужно ‘прозвонить’

Зажимы клеммной коробки электроплиты имеют следующую маркировку:

  • L1, L2, L3 – фазные клеммы. Как правило, это клеммы 1,2 и 3;
  • N – нулевые клеммы. Это клеммы 4 и 5;
  • И клемма заземления, помеченная специальным значком.

Большинство плит имеют установленные перемычки между клеммами. Если же таких перемычек нет, то при однофазном и двухфазном подключении придётся изготовить их самостоятельно. Для этого можно применить небольшие кусочки кабеля. В этих целях используют трехжильный кабель (при однофазном подключении) или пятижильный (при двух– и трехфазном).

Однофазное

Устанавливаются перемычки между клеммами 1, 2 и 3. К клемме 3 подсоединяется провод фазы. Ставятся перемычки между клеммами 4 и 5. К клемме 5 подключается нулевой провод. И оставшийся провод — к клемме заземления.

Однофазное подключение с перемычками производителя

Подробнее схема однофазного подключения представлена на следующем рисунке.

Перемычки устанавливаются между всеми клеммами

Двухфазное

Перемычки устанавливаются между клеммами 1 и 2. А к 2 и 3 подсоединяют провода соответствующих фаз. К клеммам 4 и 5 подключают нулевые провода. К клемме заземления – провод «земли».

Для двухфазного подключения используют две перемычки

Трёхфазное

В этом случае перемычки между клеммами не ставятся. Провод заземления выводится отдельно.

Провода крепятся к клеммам без перемычек

Все подключения проводов производятся с помощью специальных зажимов.

Подключение плиты к электросети

Лучшим способом является прямое подключение плиты к предохранительному автомату. Это даёт возможности избежать лишних соединений, которые могут перегреваться, что понижает уровень безопасности.

Подключение электроплиты напрямую. Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Подключение электроплиты напрямую. Самостоятельное подключение электрической плиты

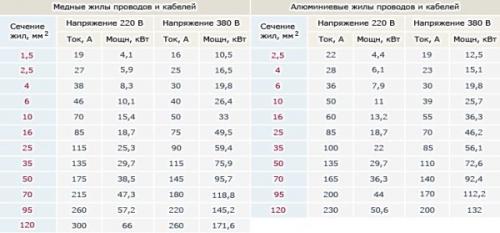

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 — Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты :

  1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
  2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
  3. Для подключения розетки используйте только медный кабель.
  4. Сечение кабеля должно соответствовать таблице приведенной выше.
  5. Розетка устанавливается на ровную, не горючую поверхность.
  6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
  7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
  8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
  9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
  10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
  11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Видео плита Hansa подключение
