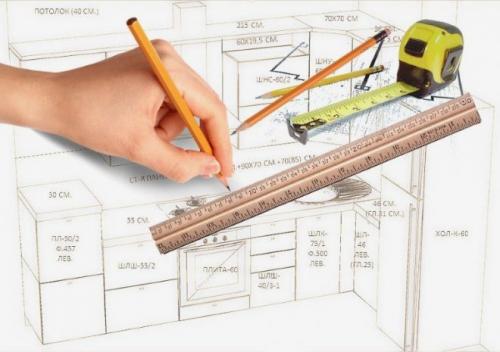

Разработка чертежа и схемы кухонных шкафов с размерами. Самостоятельная разработка проекта кухни

Разработка чертежа и схемы кухонных шкафов с размерами. Самостоятельная разработка проекта кухни

Прежде всего, нужно исходить из конкретных размеров собственной кухни с учетом: габаритов помещения, расположения коммуникаций и вентиляции, окон, выступов и ниш, дверных проемов.

Сначала создается простой план помещения с указанием всех размеров и расстояний, на его основе будет нарисован чертеж всех шкафов. Затем нужно рассмотреть варианты бытовых приборов и устройств, сразу рассчитывая и соразмеряя их с имеющимся планом. Их габариты нужно определять не на глазок, а после внимательного прочтения технических характеристик.

Затем нужно рассчитать и выбрать важные элементы кухонной обстановки:

• столешницы;

Могут быть различной длины, толщины и ширины, поэтому важно сразу обдумать, каких она будет габаритов.

• шкафчики.

Размеры мебели для кухни на чертежах в среднем одинаковы. Верхние, навесные – могут быть высотой до 90 см, нижний уровень – до 90 мм. Стандартная глубина – до полуметра, при этом столешница должна быть шире на 4–6 мм. Навесные шкафчики менее глубокие, обычно 30–40 см (это только полезный объем, без учета фасада).

Ширина шкафчиков – верхних и нижних – определяется только исходя из площади комнаты, которая будет под них отведена (30–100 см). Нижний шкафчик угловой конфигурации имеет обычно ширину от 80 до 90 см. Верхние угловые шкафчики для угла немного уже – до 60 см.

Ознакомившись с основными стандартными размерами кухонных шкафов и чертежами, проведя тщательные замеры, следует решить, возможно ли обойтись общепринятыми габаритами элементов или придется делать нестандартные модели.

Нестандартные шкафчики и тумбочки создаются также при наличии особенностей самого помещения:

• ниши;
• выступы;
• расположение коммуникаций, не позволяющее вписать стандартные варианты;
• электропроводка – розетки, к которым должен быть свободный подход;
• собственный продуманный проект, который подразумевает нестандартный подход к меблировке кухни.

Выступы и ниши нивелируются путем игры с глубиной тумб и шкафов – она увеличивается или уменьшается. Для розеток предусматриваются вырезы, которые придется точно рассчитать еще на этапе создания общего плана.

Если воплощается собственный проект, то придется создавать и рассчитывать размеры кухонной мебели, чертежи – для каждой эксклюзивной детали.

В целом следует придерживаться следующей последовательности действий:

• точное указание всех розеток, коммуникаций, труб, а также неровностей, выступов и ниш;
• расстановка бытовой техники (с тумбами, они обычно бывают стандартных размеров);
• далее на чертеже следует вписать все элементы со стандартными габаритами;
• только в последнюю очередь рассчитываются и «встают на место» части гарнитура с особыми габаритами и необычной конфигурацией.

В качестве основы можно взять уже готовый чертеж с размерами и деталировкой и изменять его в соответствии с габаритами своей кухни.

Чертежи кухни с размерами. Схемы и чертежи кухни с учетом размеров

Посетив мебельный магазин, ознакомившись с ценами и видом продукции, очень часто многие решают сделать мебель самостоятельно. Для этого, необходимо, прежде всего, сделать чертёж кухни своими руками. Качественный мебельный гарнитур стоит очень дорого. Причём его размеры не всегда соответствуют имеющейся.

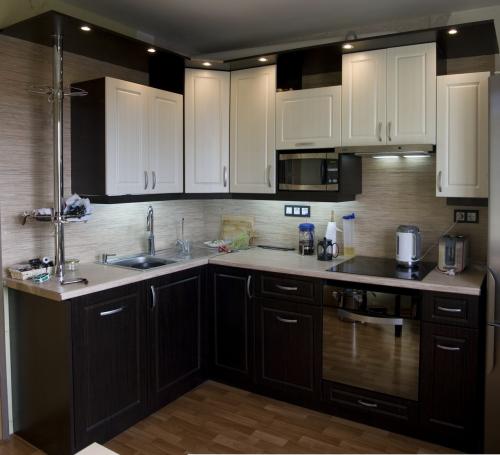

Готовый чертеж угловой кухни с холодильником

Безусловно, можно сделать заказ мебели, на фабрике, но тогда стоимость будет ещё выше. Поэтому лучшим решением такой проблемы будет самостоятельное изготовление кухонной мебели.

Такой вариант имеет несколько преимуществ:

• схема помещения будет сделана согласно размерам кухни;
• максимальное использование площади;
• оригинальный неповторимый дизайн;
• экономия денежных средств.

Начало работы

Пожалуй, это самый сложный вопрос. Многие просто не представляют, как начать такую работу.

Прежде всего, нужно составить схему помещения, в которой учесть все нюансы кухни. Необходимо продумать расположение бытовой техники. Куда поставить плиту, в каком месте будет установлен холодильник? Как лучше расположить стиральную машину?

На схеме нужно указать местоположение обеденного стола. При проектировании необходимо будет решить вопрос со столешницей. Возможно, подоконник станет её продолжением. Для угловой кухни нужно будет на схеме показать рабочую зону.

Варинты планировки и чертеж кухни

После того как все данные вопросы полностью решены, необходимо. Желательно, чтобы были очень подробно указаны все размеры и.

Сегодня существует очень много, в которых можно получить зрительный, объёмный макет будущей угловой кухни. Естественно, что во время создания схемы разрабатывается и проект дизайна будущей угловой кухни.

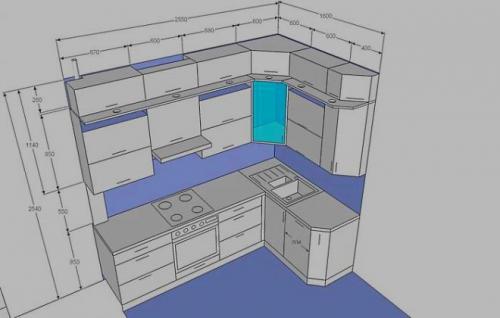

Вариант чертежа с размерами угловой кухни

Только после этого разрабатывается чертёж мебельного гарнитура.

Как сделать чертёж кухни

После того как были учтены все нюансы, разработан дизайн и подобран цвет помещения, решён вопрос с расположением углового гарнитура, необходимо выполнить все замеры и выполнить чертёж кухни. Для этого нужно определить, что будет входить в кухонный гарнитур. Для углового варианта понадобятся угловая мойка, тумба, верхние секции и свободные ниши. В таких нишах могут располагаться стиральная машина, посудомойка, холодильник или плита.

Сборка кухонного гарнитура может быть вполне успешной, даже если на руках только самая простая схема, сделанная на тетрадном листе. Однако чтобы получить более качественный результат, лучше сделать точный чертёж кухни. Для этого можно воспользоваться очень известной компьютерной программой PRO 100.

Разработка дизайна и чертежа кухни в программе PRO 100

При составлении чертежа нужно не забыть о газовой трубе, отметить месторасположение её врезки. Кроме того, необходимо указать, где будет проходить подвод труб для вытяжки.

Чертёж всегда должен иметь максимальные подробности, по которым составляется схема раскроя материала. Её невозможно сделать, не имея списка сборочных деталей, соответствующих каждому мебельному модулю.

Как нарисовать кухню

У каждого владельца квартиры наступает такой момент, когда требуется заново обустроить своё жилище. На первое место встаёт проблема. Возникает вопрос: как?Чтобы кухня стала удобной, её проект нужно разработать заранее. Можно эскиз выполнить простым карандашом на тетрадном листе, а можно воспользоваться персональным компьютером и сделать рисунок кухни онлайн. Таким образом можно учесть тонкости помещения и придать ему наибольшую функциональность.

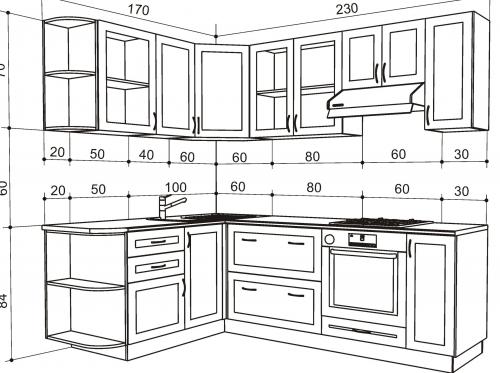

Пример чертежа угловой кухни со всеми размерами и обозначениями

Рекомендации по разработке проекта кухни

Чтобы карандашом нарисовать, требуется несколько шагов. Такая поэтапная работа позволит в проекте учесть малейшие нюансы кухонного помещения.

На первом этапе делается замер площади кухни. Измеряется длина стен, размер проёмов дверей и окон, а также длина плинтусов. От каждого из этих параметров зависит будущая расстановка мебели.

При поэтапном составлении чертежа необходимо предварительно решить, куда поставить стол, кухонный шкаф, холодильник, варочную плиту, стиральную машину и посудомойку.

Затем, на следующем этапе, в выбранном масштабе создаётся черновая схема. В ней карандашом показываются все перечисленные предметы. Схема покажет наиболее точно местонахождение кухонной техники относительно стен.

Дизайн кухни и его карандашный рисунок

Чтобы карандашом самому нарисовать проект, необходимо сначала получить истинные размеры помещения.

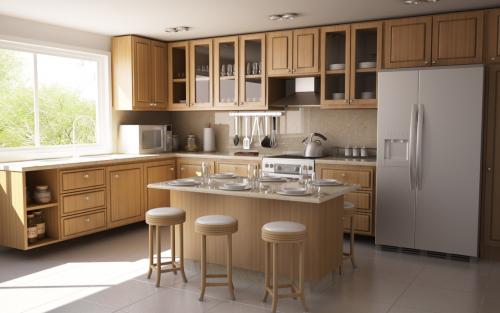

Готовый 3D дизайн и проект кухни

Рисунок делается в нескольких проекциях: вид сбоку, вид сзади и главный вид.

Рисунокдолжен начинаться с разработки плана с указанием всех размеров. Кроме того, прорисовываются различные выступы и ниши.

Когда создаётся чертёж будущей кухни, обязательно показывается местонахождение бытовой техники, прорисовывается установка мебельного гарнитура. Это, в основном, касается. Чтобы проект был законченным, нужно на чертеже показать, как будут проложены инженерные коммуникации, где будут находиться радиаторы.

Вариант проекта и чертежа кухни в специальной программе

От правильного расположения зависит вид будущей планировки.

Чертеж кухни с размерами онлайн. Как работать с 3 D -планировщиком

Мы постарались организовать сервис так, чтобы всем Вам было удобно конструировать будущую мебель. Проектирование кухни обладает удобным, понятным интерфейсом. Даже если вы ни разу не занимались расстановкой мебели – все непременно получится.

Вот что нужно сделать, чтобы начать создание планировки кухни.

· Откройте ссылку конструктора кухни. (С мобильного поверните экран горизонтально и измените масштаб)

· Включите необходимый режим работы: «модульные кухни» или «кухни на заказ».

· Далее либо подберите популярную модель гарнитура (если выбрали «модульные кухни»), либо создайте проект самостоятельно, указав необходимые параметры: с размерами. При выборе первого цены будут рассчитаны автоматически (только корпус и фасады), второго – стоимость подсчитает наш сотрудник. В любом случае цены будут доступными. Мы дорожим своим добрым именем и поэтому сохраняем дружественный подход к клиентам.

Вы в любой момент можете изменить режим работы, нажав на шестеренку слева в верхнем меню.

После того, как выбран режим, можно приступать к планировке комнаты. Это не только просто, но и очень интересно. Задайте в конструкторе параметры помещения, укажите все важные размеры, разместите в соответствующих зонах оконные, дверные проемы. Так вы создадите основу будущего дизайн-проекта.

Далее последовательно нажимайте на кнопки в меню слева, перетаскивайте в поле планировщика технику, мебельные модули, прочие детали. Изучите все вкладки, чтобы не пропустить ничего интересного. Кнопки в окне конструктора подписаны на русском языке, и, потратив немного времени, вы легко создадите дизайн-проект мечты. Не забудьте о планировке системы освещения, коммуникаций, важных конструктивных узлов. Так вы избежите ошибок.

После регистрации в конструкторе станет доступна возможность сохранить готовый дизайн-проект. Скопируйте ссылку или сохраните изображение с рисунком вашей будущей кухни, чтобы показать ее членам семьи, друзьям. Возможно, они посоветуют что-то изменить, добавить или убрать модули, чтобы интерьер получился еще лучше.

Когда проект в конструкторе будет полностью готов, нажмите кнопку «заказать расчет», укажите модель, цвет требуемой мебели, напишите контактные данные, чтобы менеджеры компании могли позвонить после утверждения цены. После этого остается только дождаться окончания расчетов!

Готовые чертежи кухни. Проектирование

Вернёмся же конкретно к моей кухне. Как я уже писал выше, на выбор концепции моего гарнитура повлияла стиральная машинка, главной фишкой которой является вертикальная загрузка белья. То есть, в отличии от большинства стиралок, в моей «рабочей» является верхняя плоскость, а все остальные могут быть скрыты от глаз стороннего наблюдателя. Так и родилась идея угловой кухни, где сторонами угла являются шкафчики, а вершиной – машинка. Такое расположение наиболее рационально и даёт максимальную функциональность.

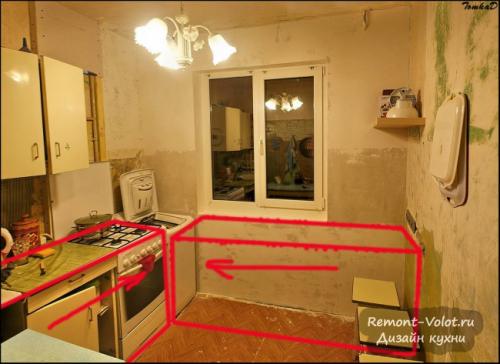

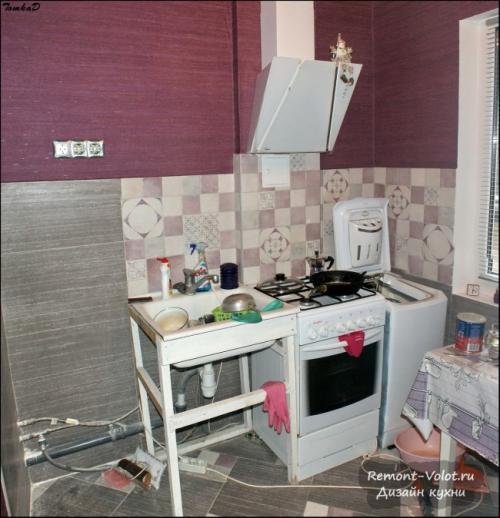

На снимке выше уже видно новое окно, установленное без подоконника и в уменьшенный проём.  Старый проём на мой взгляд был слишком большим для такой комнаты, а от подоконника я отказался, потому что на его место планировал подогнать столешницу. В это же время была сделана разводка электричества и смонтированы блоки розеток для бытовой техники. Позже состоялась укладка плитки на пол и стены, поклейка обоев. К окончательному проектированию гарнитура я подошел, имея следующую картину.

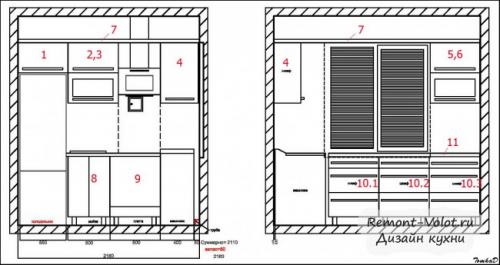

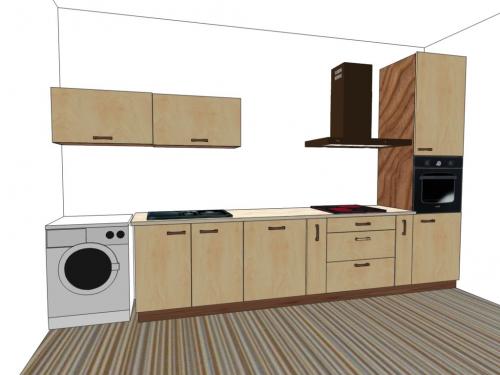

Чертить кухню я взялся в автокаде, потому что всяким PRO100 не обучен, да и не ставил себе такой первоначальной цели. Хотя не скрою, что если освоить эту специализированную программу, то в дальнейшем она по вашим готовым размерам шкафчиков сама произведёт их деталировку и даже предложит  оптимальный крепежный элемент. Мой автокадовский чертёж вышел куда более простым, но, вместе с этим, довольно наглядным.

Примечание редакции: для проектирования можно было также воспользоваться  онлайн конструктором у нас на сайте . Особенных заний для использования не требуется - берите и рисуйте.

Пробежимся по основным моментам, касающимся получившихся у меня шкафчиков:

• Напольный ряд я решил поставить на декоративные алюминиевые ножки, с возможностью регулирования их по высоте. На мой взгляд, эстетически это выглядит лучше, чем глухой цоколь, да и к тому же остаётся (хоть и ограниченный) доступ под шкафчики (для швабры или тряпки, для визуального осмотра на предмет течи из водопровода или канализации). Наличие декоративных ножек обязательно учитывается при дальнейшей деталировке шкафчиков (см. деталировка).
• Фасады шкафов 1 и 5,6 (на самом деле это один шкаф, как и 2,3, просто в первоначальном виде думал, что это будет два шкафчика, а нумерацию уже оставил как есть, чтобы не менять) будут открываться вверх при помощи газовых лифтов.

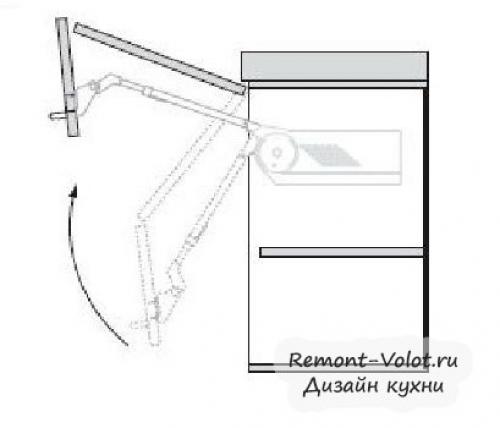

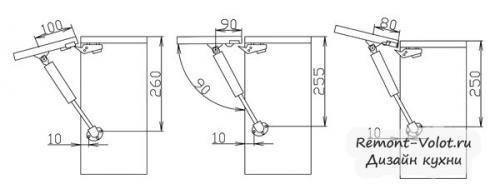

• Фасад шкафа-сушки (2,3) будет открываться вверх при помощи системы авентос HF.

• Дверцы шкафов 4 (над стиралкой) и 8 (под мойкой) будут распашными на обычных дверных петлях с доводчиком.
• В шкаф 9 будет встраиваться духовой шкаф, поэтому он будет полым, предусмотрен лишь небольшой выдвижной ящичек под ним для хранения противеней и решётки-гриль.
• Шкафы 10.1-10.3  - это три одинаковых шкафа с выдвижными ящиками, которые будут стянуты межсекционными болтами. Почему именно выдвижные ящики, а не просто полочки? Дело в том, что содержимое выдвигающегося ящика легко окинуть взглядом. Чтобы добраться до вещей, стоящих в глубине, не приходится проводить археологические раскопки. Полки же зачастую превращаются в «кладбище» посуды и припасов, о которых хозяева просто-напросто забывают.

Кухонный шкаф своими руками, чертежи. Ша. Выбор формы

Большая кухня предполагает установку нескольких посудных шкафов. В малогабаритных прибегают ко всевозможным ухищрениям. Посуду размещают следующим образом:

1. Открытые полки и стеллажи. Поскольку столовые приборы не защищены от пыли, этот вариант считается непрактичным.
2. Комод или кухонный шкаф. Неудобные модели для повседневного использования. Больше подходят для хранения сервизов или утвари, которая используется в праздничные дни.

Последнее время предпочтение отдается навесным модулям.

Таблица 1. Основные разновидности для размещения посуды

Вид	Описание
Подвесной	Благодаря небольшим габаритам идеально вписывается в маленькую кухонную зону. В эту модель помещается набор посуды для семьи, состоящей из 4-х человек. Главное преимущество — изделие не загромождает перемещение по кухне, а утварь остается чистой. В целях безопасности конструкцию оснащают прочными металлическими держателями. Стеклянные или пластиковые дверцы придают элегантность и шик.
Буфет	Устаревшая модель, популярная в советские времена. Несмотря на интересный внешний вид, функциональность и вместительность оставляют желать лучшего. В современных кухнях недостаточно места для установки столь массивной конструкции. Благодаря тому, что при его создании используется массив, изделие отличается высокой стоимостью. Используется преимущественно для оформления столовых в стиле прованс или кантри в загородных домах.
Угловой	Встречаются как напольные, так и навесные модели. При максимальной функциональной нагрузке они занимают минимум площади. Достойный стилевой акцент. Оригинально смотрится высокий угловой модуль, вмещающий в себя всю кухонную утварь.
Витрина	Эту конструкцию отличает использование прозрачного стекла в больших объемах. Помимо того, что модель очень красива, она вмещает в себя большое количество столовых приборов. Изделия устанавливаются в виде антресоли либо в качестве самостоятельных модулей, протяженностью от пола до потолка.
Сервант	Более низкая разновидность буфета. Преобладают напольные модели с глухими дверцами. Для хранения столовых приборов предусмотрен выдвижной ящик.

Деталировка кухонных модулей. Как правильно рассчитать деталировку нижних модулей прямой кухни

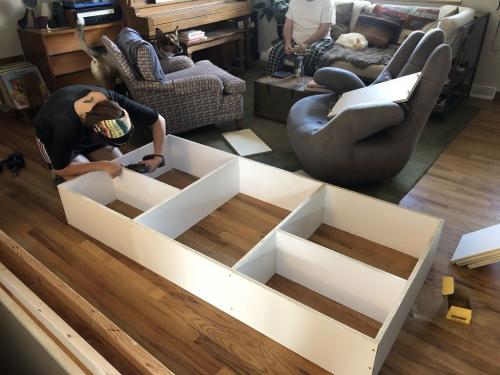

Внутренняя конструкция столов-тумб проектируется следующим образом.

Боковины кухонных столов-тумб упираются в донышки и ставятся на регулируемые ножки. Сверху боковины стянуты планками, к которым в свою очередь крепится столешница. Внутри кухонных столов-тумб могут быть полки и ящики. Особенной, специфичной конструкцией наделен стол-мойка и тумба для встраиваемой духовки.

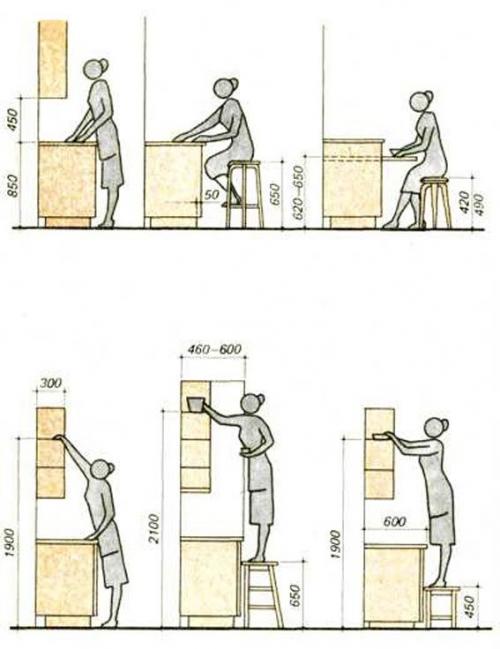

Также по общепринятому эргономическому стандарту высота нижнего ряда кухни проектируется 850мм. За минусом толщины столешницы и высоты кухонных ножек, высота короба будет 720мм. Глубина корпуса варьируется 500-550мм при ширине столешницы 600мм. Пусть в нашем случае будет 500мм – этого вполне достаточно для врезки мойки и установки духового шкафа.

Как сделать кухонный стол-мойку своими руками

Кухонный стол-тумба под мойку делается без задней стенки. Планки для крепления столешницы разворачиваются ребром, чтобы не мешать врезке мойки. Задняя планка выполняет роль ребра жесткости (поскольку задней стенки ДВП в мойке нет) и опускается несколько ниже.

Детали стола-мойки можно легко рассчитать самостоятельно, зная толщину ДСП – 16мм.

• Дно 600х500 – 1шт.
• Боковины 704х500 – 2шт.
• Планки – 568х80 – 2шт.

Видимые торцы деталей закатываются кромкой. Для стола-мойки деталь «дно» закатывается кромкой в круговую, а боковины и планки – по двум длинным сторонам.

Как сделать кухонный стол-тумбу с полкой своими руками

Следующий за мойкой кухонный стол-тумба с полками рассчитывается совершенно аналогичным образом.

Полки обычно заглубляют относительно боковин на 10-20мм. Заднюю стенку набивают внахлест по периметру задней части.

Расчет деталей ДСП стола-тумбы с полками будет выглядеть следующим образом:

• Дно 600х500 – 1шт.
• Боковины 704х500 – 2шт.
• Планки – 568х80 – 2шт.
• Полка – 568х480 – 2шт.

Задник ДВП немного уменьшают по периметру, чтобы его края не выходили за пределы стола-тумбы. То есть при габарите 720х600 размер задника будет 718х598.

Как сделать кухонный стол-тумбу под встроенный духовой шкаф

О нюансах проектирования стола-тумбы под духовку можно прочитать здесь . В статье рассмотрены все моменты по расчетам деталировки на этот модуль кухни.

В нашем случае детали ДСП для изготовления стола-тумбы под духовку можно записать так:

• Дно 600х500 – 1шт.

Схемы кухонных модулей. Чертежи и размеры кухонных шкафов

Изготовление мебели для кухни самостоятельно уже давно не является трудной задачей, поскольку в продаже есть все необходимые для этого материалы и инструменты. Главное в этом деле — четко и правильно сделать замеры и составить чертеж. Это станет залогом успеха и экономии.

При изготовлении кухни главное – правильно сделать замеры и составить чертеж.

Чертежи и схемы кухонных шкафов (эскизы)

Если кто-то сомневается, нужны ли для того, чтобы правильно определить размеры кухонных шкафов чертежи, ответ однозначный — проектирование кухонной мебели делается обязательно. Первоначально проводят замеры помещения, а затем, отталкиваясь от них, набрасывают эскизы будущих элементов мебели и их расстановку по периметру.

Без эскизов сделать кухонные шкафы будет непросто.

Размер комнаты, разводка коммуникаций, расположение окон и дверей, наличие нестандартных проемов — все это повлияет на размещение многих функциональных объектов.

Размещение объектов во многом зависит от размера комнаты.

Кроме того, на схеме нужно четко обозначить, где будут располагаться основные коммуникации и бытовая техника:

• плита или варочная поверхность;
• посудомоечная машина;
• холодильник;
• мойка;
• вытяжной шкаф;
• розетки;
• трубы подачи газа, воды и канализации.

На чертеже нужно обозначить расположение основных элементов кухни.

После того, как сделаны все необходимые измерения и есть общий чертеж будущего гарнитура, можно приступить к проектированию отдельных его частей.

Стандартные

Чтобы сделать чертеж стандартного кухонного гарнитура, не нужно прилагать много усилий — такие наборы состоят из шкафов, размеры которых типовые для любой модели.

Стандартный гарнитур состоит из типовых шкафов.

Они могут колебаться, но в большинстве случаев это касается только длины, которая зависит от площади помещения. Остальные параметры остаются практически неизменными и максимально составляют (высота; ширина; глубина в см):

1. для верхних: от 70х30х30 до 90х90х30;
2. для нижних: от 85х30х40 до 90х90х50;
3. угловой нижний: 80х80 или 90х90;
4. угловой верхний: 55х55 или 60х60.

Чертеж стандартного гарнитура сделать несложно.

Важно! Регулируя размеры, следует уменьшать или увеличивать шаг на 5 см. Эти параметры хоть и являются стандартными, но не обязательны — каждый решает для себя, какие лучше подойдут.

Нижний ряд

Кроме стандартных нижних шкафов с полками, следует учитывать, что потребуется сделать расчет для тумбы под мойку. Размеры могут быть следующие:

1. ширина: 800;
2. боковые стены: 500х722;
3. поддон: 500х768;
4. верхняя планка: 80х768;
5. нижняя планка: 100х800.

Размеры тумбы под мойку могут отличаться.

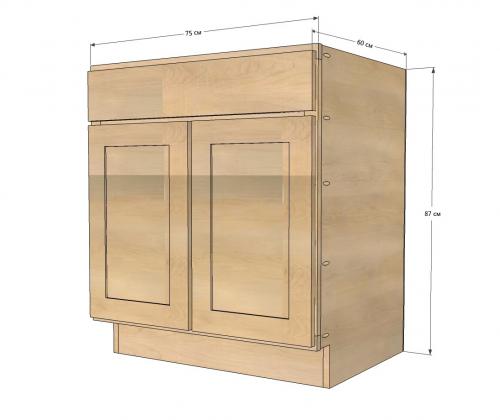

Тумба нижняя с одной полкой шириной 600 мм выполнена с размерами:

1. боковые стены: 500х722;
2. поддон: 500х568;
3. полка: 500х568;
4. нижняя планка: 100х600.

Для нижней тумбы можно сделать ширину 600 мм.

Обратите внимание! Параметры столешницы регулируются соответственно нижнему ряду шкафов, но требуется учитывать, что она должна нависать над передним краем и задней стенкой, на 4 и 6 см соответственно.

Столешница должна нависать над краями на несколько сантиметров.

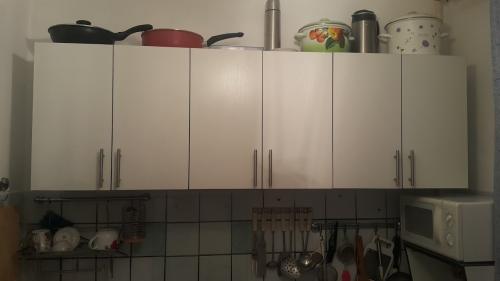

Верхние модули

Настенные модули могут быть выполнены в трех вариантах: вертикальные, горизонтальные и прямоугольник. При выборе любого из них, стоит учитывать основное правило: высота шкафа должна быть такой, чтобы верхние полки были в свободном доступе.

Высота верхних шкафов должна позволять свободно до них дотянуться.

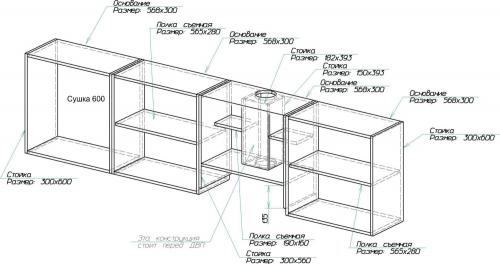

Верхний навесной модуль можно изготовить с размерами:

1. параметры: 800х720;
2. боковые стены: 300х720;
3. верх, низ, полка: 300х768.

Пример схемы расчета верхних кухонных шкафов.

Важно! Глубина внутренних полок должна быть меньше общей ширины шкафа.

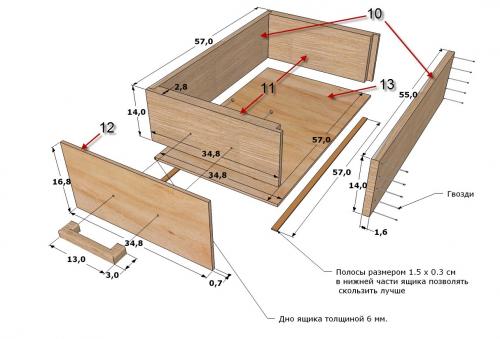

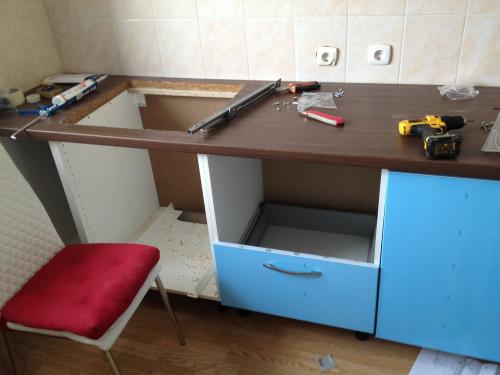

Выдвижные ящики

Популярный мебельный шкафчик для нижнего ряда обычно содержит четыре выдвижных ящика. Он удобный, функциональный и простой в изготовлении.

Выдвижные ящики довольно просты в изготовлении.

Можно остановить свой выбор на модуле с такими габаритами:

1. ширина: 400;
2. боковые стены: 500х722;
3. поддон: 500х368;
4. выдвижные конструкции: 140х500;
5. нижняя планка: 100х400.

Размер выдвижных ящиков зависит от ваших собственных нужд.

Можно уменьшить количество ящиков, тем самым, увеличив их полезный объем. Или сделать различной высоты, под собственные нужды.

Количество ящиков можно как уменьшить, так и увеличить по своему желанию.

Встроенная кухня

Особенное внимание необходимо уделить мебели, в которую потребуется встроить технику. При расчете размеров шкафов учитывают габариты варочной поверхности, духового шкафа и посудомоечной машины, которые можно отыскать в инструкции.
