Дизельное топливо можно купить, пожалуй, везде. Именно этим объясняется высокий интерес к отопительным агрегатам такого рода. Но необходимо помнить, что при горении всегда есть запах и гарь. Да и стоимость отопления будет больше, если сравнивать, например, с аналогичными агрегатами, работающими на сжиженном газе.

Поэтому в большинстве случаев дизельная тепловая пушка покупается как временный вариант — для обогрева строящегося помещения, гаража. Удобны такие агрегаты для отопления складских и производственных помещений. При хорошо работающей вентиляции, можно использовать пушки прямого нагрева. Они имеют КПД близкий к 100%, но продукты сгорания остаются в помещении. Поэтому и необходима хорошо работающая вентиляция — чтобы концентрация вредных веществ не превышала допустимые пределы.

Область применения тепловой пушки на дизельном топливе

Для отопления жилых домов, дизельные пушки используются очень редко. Если и используются, то только модели с отводом выхлопных газов. Их еще называют непрямого нагрева. Отличаются более низким КПД (80-85%), но продукты горения отводятся за пределы помещения. Для этого к выходному патрубку камеры сгорания подсоединяется труба-дымоход, которая выводится на улицу.

Дизельная отопительная пушка прямого нагрева имеет очень простое устройство. Есть два ключевых устройства — вентилятор и горелка. Они встроены в металлический корпус. Корпус чаще всего имеет форму цилиндра и внешне очень напоминает пушку.

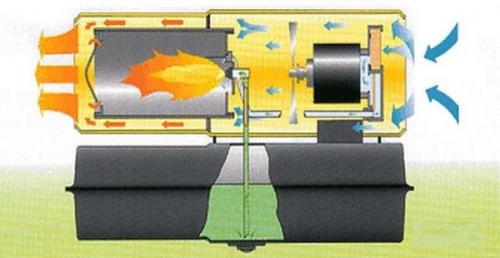

Устройство дизельная тепловой пушки прямого нагрева

Топливо подается на форсунку, где распыляется, смешивается с воздухом. Полученная смесь поджигается. В хорошо продуманных/рассчитанных конструкциях пламя не вырывается за пределы камеры сгорания. Наружу выходит только нагретый воздух. Для повышения эффективности обогрева позади форсунки есть вентилятор, который гонит воздух вдоль камеры сгорания.

Как видно из конструкции, продукты горения попадают в помещение. Потому очень важно использование качественного топлива. Один из вариантов — керосин. Он имеет менее неприятный запах, выделяет меньше копоти. Тем не менее, запах, копоть, сжигание кислорода — все это присутствует, даже если топить керосином.

Дизельная пушка с отводом выхлопа отличается только тем, что камера горения герметична относительно помещения. Продукты горения выводятся через патрубок в верхней части. К этому патрубку подключается дымовая труба, которую обязательно выводят на улицу.

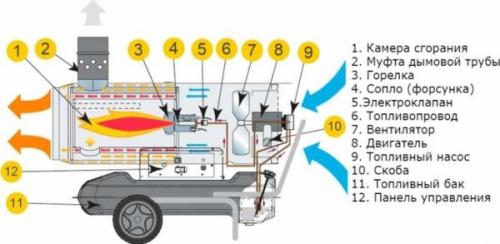

Как устроена тепловая пушка на солярке с отводом газов (непрямого нагрева)

Воздух, который гонит вентилятор, обтекает корпус камеры сгорания, разогревается. Так нагревается воздух в помещении. Понятно, что это далеко не так эффективно, как в предыдущей конструкции, но намного безопаснее. Хотя вентиляция все равно нужна, так как кислород из воздуха все-таки забирается. Зато выхлоп в помещении не остается.

Электрическая пушка. Как выбрать электрическую тепловую пушку на 220В для дома, дачи и гаража

Когда необходимо быстро прогреть гараж или большое помещение, необходимо использовать оборудование, мощность которого превышает мощность обычного обогревателя. И здесь на помощь приходят электрические тепловые пушки. Это оборудование может работать от сети 220В и 380В. Более мощные приборы используются на производстве. Сегодня нас интересуют бытовые модели 220В.

Что из себя представляют электрические тепловые пушки на 220 В?

Прибор представляет из себя отопительное устройство, способное очень быстро прогреть помещение. Тепловая пушка относится к группе тепловентиляторов, но отличается от них высокой мощностью и производительностью. Мощность тепловой пушки может быть от 2 до 50 кВт. От обычной сети 220 В могут питаться приборы, мощность которых не превышает 5 кВт.

Зачем нужна и где используется?

Сфера использования тепловых пушек очень разнообразна. Их можно использовать для быстрого разогрева автомобиля, нагрева гаража, дачи, теплицы, холодного неотапливаемого помещения. Также часто используется этот агрегат для просушивания натяжных потолков, в строительстве.

Как работает: устройство и принцип действия

Практически все электрические тепловые пушки имеют одинаковое устройство, разница только в их форме и размерах.

Прибор состоит из следующих элементов:

• металлический корпус,
• нагревательный элемент,
• мощный вентилятор,
• терморегулятор (защита от перегревания),
• термостат (задает температурный режим),
• воздушный фильтр (есть в некоторых моделях),
• защитная решетка.

Принцип действия устройства таков:

1. При включении в сеть ТЭН нагревается.
2. Через отверстие в корпусе поступает холодный воздух.
3. Воздух прогревается, и мощный вентилятор направляет его в помещение.

Отзывы об электрических тепловых пушках: плюсы и минусы

Прибор имеет достоинства и недостатки, свойственные данному типу оборудования.

Достоинства

• Доступная стоимость.
• Небольшой вес.
• Быстрый прогрев помещения.
• Простота эксплуатации.
• Может работать продолжительное время.
• Не нуждается в дополнительном топливе.
• Безопасный аппарат (не выделяет неприятных запахов, нет открытого огня во время работы).

Недостатки

• Зависимость от электричества (некоторые модели могут подключаться к дизельному генератору).
• Из всех видов топлива электроэнергия -самый дорогой вид.
• Сильно шумят во время работы.

Как выбрать оборудование?

Чтобы выбрать подходящий прибор, необходимо знать некоторые параметры: потребляемую мощность, производительность, размеры, бесшумность.

Расчет минимально необходимой мощности

Для расчета мощности тепловой электрической пушки применяется следующая формула:

P = V*T*K, где

• V -объем помещения (его можно найти, умножив площадь на высоту), м³;
• T -показатель разницы наружной и внутренней температуры воздуха,^оС;
• К -коэффициент теплопроводности, он зависит от типа изоляции помещения:
  • 3-4 -для простых металлических и деревянных неутепленных конструкций;
  • 2-2,9 -здания с простой одинарной кирпичной кладкой и простой конструкцией крыши и окон;
  • 1-1,9 -здания с двойной кирпичной кладкой, небольшим количеством окон, средней теплоизоляцией;
  • 0,6-0,9 -здания с двойной теплоизоляцией, утепленными окнами, стенами и крышей.

Возьмем такой пример. Нам нужно подобрать тепловую пушку для гаража с хорошей изоляцией, площадью 24 м², с высотой потолков 3 м. Объем будет равен -24*3 = 72 м³. Температура на улице -(-20^оС), в помещении — +15^оС. Разница температур -35^оС. Расчеты будут выглядеть так:

P = 72*35*1 = 2520 ккал/час.

Чтобы перевести это значение в киловатты, необходимо разделить его на 860, так как 1 кВт = 860 ккал/час.

2520 : 860 = 2,93 кВт.

Значит, мощность нужной нам тепловой пушки должна быть не меньше 3 кВт, а если брать с запасом мощности, то не менее 3,5 кВт.

Форма и размер

Электрические тепловые пушки отличаются скромными габаритами -их вес колеблется от 3 до 30 кг. Это мобильное устройство, которое можно перемещать с места на место.

Форма прибора может быть цилиндрической или прямоугольной. В первом варианте тепловая энергия распространяется на большей площади, поэтому он более подойдет для работ внутри помещения.

Прямоугольные формы имеют специальные сеточные обогреватели и больше подходят для точечного обогрева.

Продолжительность работы

Большинство моделей имеют продолжительный режим работы. Они могут работать долгое время без остановки. В технических характеристиках обычно указывается такое значение: 24/1 или 24/2.

Это означает, что перерыв в работе прибора составляет 1 или 2 часа в сутки.

Газовая пушка для обогрева помещений. Конструкция и принцип действия

В рамках наших обзоров мы уже рассматривали производительные тепловые пушки, работающие на жидком топливе. Они обладают высоким КПД, но являются источниками неприятного запаха, так как топливо в них сгорает не на все 100%. Альтернативой им становятся газовые агрегаты, работающие на природном или сжиженном газе (чаще всего используется именно сжиженный газ – чуть позже мы объясним, с чем это связано).

Газовая пушка для обогрева помещений представляет собой сравнительно простой по внутреннему обустройству агрегат, использующий для своего питания газ. Сжигая поступающее топливо, этот агрегат вырабатывает большое количество тепла, которое отправляется в помещение с помощью мощного вентилятора. Сердцем прибора является горелка с системой розжига – здесь применяются простые пьезоэлементы и системы электрического поджига с электродами.

Корпус газовой тепловой пушки изготавливается из прочного металла, так как в процессе работы его поверхность сильно нагревается.

Устройство газовой пушки таково:

• Термостат – обеспечивает температурный контроль;
• Вентилятор – он обеспечивает горелку кислородом и отправляет тепло в обогреваемые помещения;
• Систему управления – включает в себя терморегулятор и кнопку запуска;
• Горелка – модуль, оснащенный форсункой и обеспечивающий создание факела пламени.

В некоторых моделях газовых тепловых пушек присутствуют еще и теплообменники – они служат для безопасной передачи тепла в обогреваемые здания и помещения.

Газовая пушка без электричества работать не может, так как ее суть – «выстреливать» тепло под большим напором, характеризуясь высокой производительностью. Без вентилятора она превратилась бы в самую простую горелку, которая не может похвастаться высокой эффективностью. Поэтому найти агрегаты, умеющие работать в полностью автономном режиме, практически невозможно – источник питания здесь обязателен.

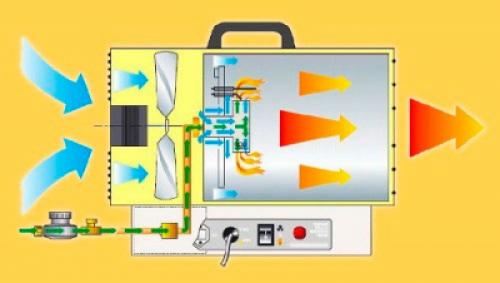

Тепловая пушка на газу заключена в прочный металлический корпус и всем своим видом действительно напоминает какое-то орудие, стреляющее ядрами. Только вместо ядер из ее жерла вылетает раскаленный воздух. За счет встроенного вентилятора нагретые воздушные массы равномерно распределяются по обогреваемому объему. Модели с терморегулятором отслеживают создаваемую температуру, обеспечивая точный температурный контроль.

Бортовые термостаты в газовых тепловых пушках отслеживают температуру забираемого воздуха – при достижении заданного порога горелка временно отключается.

Для питания газовых тепловых пушек для жилых помещений используются два вида топлива – это магистральный газ или сжиженный газ, из баллона. В первом случае все не так просто, ведь для подключения к магистрали нужно разрешение. Поэтому чаще всего для питания агрегатов задействуется сжиженное топливо. Газовый баллон для тепловой пушки – это тот же самый баллон, что используется совместно с обычными кухонными печками. Его объем никак не лимитирован, подключение к теплопушкам осуществляется через редуктор для понижения давления.

Генератор. Устройство генератора переменного тока

Работу любого генератора можно сравнить с электродвигателем, который работает в обратном режиме, то есть не потребляет, а вырабатывает ток. По типу конструкции современные генераторы делятся на два вида: компактный и традиционный. Они имеют общее устройство, но различаются в компоновке корпуса, вентилятора, выпрямительного узла и приводного шкива. Также у современных устройств имеется три фазы.

Устройство генератора

Генератор состоит из следующих основных элементов:

• привод со шкивом, подшипниками и валом;
• ротор с обмоткой возбуждения и контактными кольцами;
• статор с сердечником и обмоткой;
• корпус, состоящий из двух крышек;
• регулятор напряжения;
• выпрямительный блок или диодный мост;
• щеточный узел.

Разберем каждый элемент устройства отдельно и подробно.

Корпус

В корпусе находятся все основные элементы генератора. Он состоит из двух крышек (передняя и задняя). Крышки соединяются между собой болтами. Для изготовления крышек используют легкие сплавы алюминия, которые не намагничиваются и хорошо отводят тепло. В крышках есть вентиляционные отверстия и крепежные фланцы.

В задней крышке установлен диодный мост и щеткодержатель со щетками. Также в задней крышке расположен выводной контакт, по которому ток поступает от генератора.

Привод

Вращение от коленчатого вала передается на шкив генератора и вращает ротор. Частота вращения шкива больше частоты вращения коленвала в 2-3 раза. Крутящий момент от двигателя передается посредством ременной передачи. Могут использоваться поликлиновый и клиновый ремень в зависимости от конструкции. Поликлиновый ремень считается более универсальным и современным.

Ротор

На валу ротора находится обмотка возбуждения, которая создает магнитное поле и, по сути, представляет собой обычный электромагнит. Обмотка находится между двух полюсных половин (сердечников), необходимых для регулирования и направления магнитного поля. Каждая из половин имеет по шесть треугольных выступов, называемых клювами. Также на валу ротора расположены два медных контактных кольца. Иногда они изготавливаются из стали или латуни. Через контактные кольца на обмотку возбуждения поступает питание от аккумулятора. Контакты обмотки припаяны к кольцам.

Ротор генератора

На переднем конце вала ротора находится приводной шкив, а на другом крепится крыльчатка вентилятора. Их может быть две. Они нужны для охлаждения внутренних деталей генератора. Также на обоих концах ротора установлены необслуживаемые шариковые подшипники.

Статор

Статор

Конструктивно статор имеет форму кольца. Это основная деталь, служащая для создания переменного тока от магнитного поля ротора. Состоит из обмотки и сердечника. В свою очередь, сердечник состоит из соединённых стальных пластин, в которых образуются 36 пазов. В пазы навивается три обмотки, которые образуют трехфазное соединение. Может быть две схемы соединения обмоток: «звезда» и «треугольник». По схеме «звезда» концы каждой из трех обмоток соединены в одной точке. По схеме «треугольник» концы обмоток выводятся отдельно.

Выпрямительный блок или диодный мост

Выпрямительный блок выполняет задачу по преобразованию переменного тока генератора в постоянный, который необходим для питания бортовой сети автомобиля. Другими словами, он выдает напряжение стабильной и одинаковой величины.

Диодный мост

Блок также называют диодным мостом, который состоит из двух радиаторных пластин (положительной и отрицательной) и диодов. На каждую фазу приходится по два диода. Сами диоды герметично вмонтированы в пластины. Диодный мост имеет форму подковы.

С обмотки статора ток поступает на диодный мост, затем «выпрямляется», и подается на выводной контакт на задней крышке.

Через диоды ток проходит только в одном направлении, при этом отсекаются токи обратной полярности. Диодный мост может находиться в корпусе генератора, а может быть вынесен за корпус. Но чаще всего он крепится на внутренней стороне задней крышки.

Регулятор напряжения

Регулятор поддерживает напряжение генератора в определенных пределах. В современных моделях применяются полупроводниковые электронные регуляторы напряжения. Они устанавливаются сверху блока щеткодержателей.

Регулятор напряжения и щеточный узел

Когда двигатель работает на больших оборотах, то напряжение на обмотке статора может доходить до 16В. Такое напряжение не должно поступать в бортовую сеть. Чтобы это исключить, регулятор напряжения, получая ток от АКБ, будет снижать его значение. Малый ток на обмотке ротора будет создавать такое же малое магнитное поле. Это значит, что на обмотке статора будет понижаться напряжение.

Щеточный узел

Щеточный узел в современных генераторах объединен с регулятором напряжения в один неразборный механизм. Он передает ток возбуждения на медные контактные кольца ротора. Это простая конструкция, которая состоит из щеткодержателя, двух графитовых щеток и прижимающих пружин.

Дизельная пушка непрямого нагрева. Что из себя представляют дизельные тепловые пушки непрямого нагрева?

Дизельные пушки непрямого и прямого нагрева отличаются конструкционно. Первые оснащаются дымоходом, через который отводятся продукты сгорания топлива. Вторые поставляются без него, следовательно, газы выбрасываются в непосредственной близости от работающего агрегата. Вскоре воздух в закрытом помещении становится непригодным для дыхания человека и животных. Неблагоприятна такая атмосфера и для растений. Дизельная тепловая пушка непрямого нагрева лишена этих недостатков.

Зачем нужна и где используется?

Сфера применения тепловых пушек непрямого нагрева, работающих на жидком топливе, очень широка. Главное предназначение — повышение температуры и устранение избыточной влажности воздуха в закрытых, но хорошо проветриваемых помещениях. Это оборудование востребовано и других целях:

• для сушки оштукатуренных поверхностей и цементных стяжек;
• при проведении отделочных работ;
• для благоустройства жилых модулей при организации труда вахтовым методом;
• для выполнения задач МЧС;
• при монтаже натяжных потолков в случае отсутствия электричества;
• в качестве резервного отопления теплиц и животноводческих комплексов;
• для просушки древесины и любых других сырых материалов.

Как работает: устройство и принцип действия

Все дизельные тепловые пушки устроены одинаково, за исключением дополнительны опций, предоставленных производителем. Основные элементы конструкции:

• корпус;
• топливный бак;
• форсунка;
• топливный фильтр;
• горелка;
• камера сгорания;
• свеча зажигания;
• электродвигатель;
• воздушный насос;
• вентилятор;
• патрубок для отвода продуктов горения;
• блок управления.

Принцип работы:

• залитое в бак топливо через фильтр попадает в камеру, где происходит смешивание с воздухом, подаваемым насосом;
• посредством свечи и электрического пьезоэлемента происходит воспламенение горючей смеси;
• одновременно вентилятор подает холодный воздух в камеру сгорания, где он нагревается;
• горячие воздушные массы под давлением, создаваемым вентилятором, устремляются в обогреваемое пространство;
• продукты сгорания выводятся через специальный патрубок.

Пушка электрическая. Устройство

Устройство электрической тепловой пушки. (Для увеличения нажмите)

Тепловая пушка электрическая представляет собой достаточно функциональный воздухонагреватель, который способствует эффективной организации обогрева помещений различного целевого назначения.

Для того чтобы понять, как работает электрическая теплопушка, прежде всего, необходимо знать схему ее устройства.

Этот вид тепловых агрегатов состоит из следующих конструктивных элементов:

1. Корпус. Как правило, этот элемент имеет следующие виды форм:
   • цилиндрическая (наиболее распространенная форма);
   • прямоугольная (более применима для бытовых целей).

   Наружный корпус может быть выполнен из следующих материалов:

   • прочные металлы;
   • огнестойкий пластик;
   • керамика.
2. Нагревательный элемент теплопушки может иметь два следующих представления:
   • спираль, изготовленная из тугоплавких металлов;
   • система герметично запаянных труб, которые заполнены кварцевым песком ( другое название – ТЭН).

   Стоит также отметить, что в зависимости от модели электрической тепловой пушки, количество нагревательных элементов может варьироваться.

3. Нагнетающий вентилятор с мощным электродвигателем, как правило, располагается сзади корпуса теплопушки.
4. Термостат, который надежно защищает нагревательный элемент от перегрева.
5. Терморегулятор, который включает этот агрегат в том случае, если температура помещения становится ниже заданной.
6. Защитная решетка, которая расположена спереди тепловой пушки, надежно препятствует прикосновениям к нагревательному элементу.

Видео дизельные пушки MASTER обзор принципа работы
