Пошаговое руководство по заделке швов пластиковых окон. Правила герметизации оконного шва

Пошаговое руководство по заделке швов пластиковых окон. Правила герметизации оконного шва

Чтобы через пару лет из пластиковых окон не дуло, раму не покоробило, а дома было тепло, сразу стоит соблюдать главные правила герметизации.

Монтажный шов шириной от 20 мм для ПВХ-профилей. Перед установкой окон и заделкой стоит обратить внимание на ширину монтажного шва. Она должна быть достаточной для того, чтобы изолировать окно от холодной стены. Это поможет избежать промерзания окна и откоса. Кроме того, профиль рамы расширяется под действием температур, и если шов меньше 20 мм, пластиковую раму начнет коробить. Отсюда проблемы лопнувших стекол и искривлений.

Правильные размеры зазоров по ГОСТу:

1. Окрашенные окна ПВХ – 15–60 мм, от четверти – 15–20 мм.
2. Белое окно ПВХ до 2 м – 20–60 мм, от четверти – 10–20 мм.
3. Белое окно ПВХ от 2 м – 25–60 мм, от четверти – 10–20 мм.

Зазор не должен быть меньше минимальной границы.

Герметик должен быть эластичным: деформация до 15 %. Ширина и высота окон меняются в зависимости от сезонных перепадов температуры. Например, окно из твердого белого ПВХ шириной 1 м при разнице температур в 30 °С расширяется в среднем на 1,25 мм с каждой стороны. Герметик должен компенсировать эти деформации, быть эластичным и уметь восстанавливать свою форму без трещин. В идеале использовать специальный герметик для оконных блоков , который рассчитан на эти нюансы.

Герметик должен иметь адгезию с ПВХ, бетоном, кирпичом. При выборе состава важно учесть его совместимость и способность к адгезии одновременно с оконным коробом и материалом стен. Если не совместимы, то может понадобиться специальный праймер.

Изнутри плотнее, чем снаружи. Внутренний герметик должен быть паро не проницаемым, а наружный – паропроницаемым. Без хорошей пароизоляции первые 2 года проблем с окном нет. Но позднее по периметру появляется конденсат, а в доме становится холоднее. Причина в том что теплоизолирующая пена постепенно наполняется влагой и перестает работать. Температура стыков откоса и оконного блока снижается, и если сделать снимок тепловизором, то будут видны потери тепла по периметру. Когда возникнет эта проблема – лишь вопрос времени и влажности в доме.

Крепление пластиковых окон. Как правильно установить пластиковое окно

На сегодняшний день много фирм предлагают свои услуги по установке пластиковых окон. Но не все фирмы устанавливают окна качественно. Как правило, их монтаж происходит по ускоренному методу с несоблюдением норм, которые прописаны в ГОСТ. Если таким горе-монтажникам задать вопрос о монтаже пластиковых окон по ГОСТ, то, в большинстве случаев, они будут рассказывать, что такой монтаж будет стоить дороже. Но стоит задуматься нужен ли вам монтаж “тяп-ляп” на скорую руку или лучше установить окна в соответствии с ГОСТ. В чем их разница?

При простом монтаже окно просто устанавливается в проём по уровню и зазоры между проемом и окном заполняются монтажной пеной. На этом этапе как правило монтажники стараются сэкономить пену и в результате получается совсем плохо. Со временем пена под воздействием влаги из воздуха и солнечного света начинает разрушаться и крошиться. В результате возникают щели в пене и из окна начинает дуть холодным воздухом. В общем, получается, что окно вроде бы есть, а толку от него нет, так как оно не выполняет своей функции.

Чтобы такого не происходило, нужно правильно производить монтаж, в соответствии с рекомендацией государственного стандарта, тогда окно на долгие годы будет защищать ваш дом от холода и жары.

Любая замена окон начинается с определения размеров оконного блока. Для этого этапа лучше вызвать замерщика, у которого есть нужный опыт в этом вопросе. В основном, услуги замерщика у фирм-производителей окон бесплатные. Но если вы решили сами произвести замеры, то нужно знать, что существует два типа оконных проемов. И оконный блок для них замеряется по-разному. Поэтому перед замерами нужно удалить штукатурку с оконного проёма и определить какой проём у вас.

Демонтаж старой штукатурки также необходим для повышения точности замеров.

– это окно с четвертью. Четверть — это специальный выступ на оконном проеме, к которому прижимается оконная рама при монтаже. Этот выступ находиться ближе к улице, а оконная рама изнутри помещения прижимается к нему.

Установка пластиковых окон своими руками в кирпичном доме. Пошаговая инструкция установки пластиковых окон в кирпичном доме

Спину надрывать не надо – позовите 1 подсобного работника, который поможет поднять эту нелегкую конструкцию и будет поддерживать ее, пока вы выполните все необходимые вам операции с рамой и стеклопакетами. Не снимайте защитную пленку с окна до окончания монтажа . Если есть створки, их можно снять, так будет легче, а потом уже надеть их, после выставления рамки по уровню. Теперь рассмотрим пошагово установку пластикового окна.

ШАГ 1: установить деревянные бруски снизу и по бокам. С помощью ножовки напилите деревянные прямоугольники высотой 20 мм и длинной 5 сантиметров (размеры могут быть немного больше, в зависимости от желаемого зазора). Бруски желательно будет закрепить (клей, пена), чтобы они все не выпали, пока вы будете помещать окно в проем.

Важно: клинья и бруски надо устанавливать возле будущих анкеров. Таким образом, вы можете избежать прогиба рамы при монтаже пластиковых окон своими руками, поскольку измерить давление инструмента и затяжки практически нереально. Можно завинтить анкер или шуруп прямо через деревянный брусок, но не дальше, чем 30 см от него.

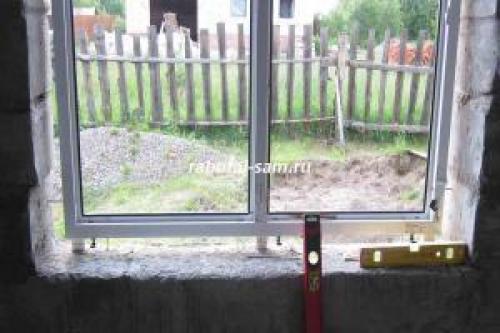

ШАГ 2: вставьте раму в проем. Сначала поставьте просто на бруски, затем регулируйте и перемещайте клинья пока вся конструкция не будет установлена по уровню. Измеряйте его не только горизонтально вдоль подоконника, но и вертикально с помощью отвеса вдоль откосов.

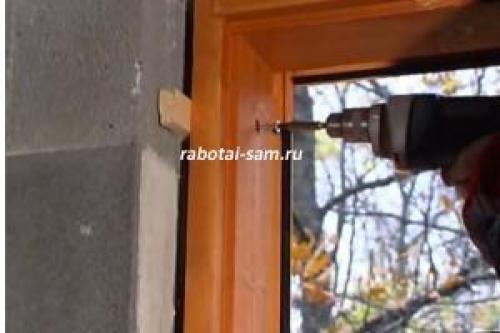

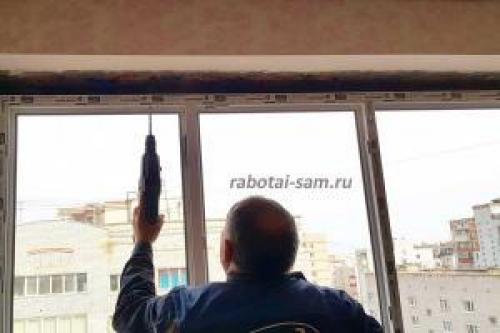

ШАГ 3: сделать разметку для анкеров или шурупов. Через отверстия в раме окна надо просунуть гвоздик и начертить метку. Далее берем дрель и проделываем отверстия по всему периметру окна в местах расположения меток, сверлим прямо через раму или можно убрать ее для удобства – на ваше усмотрение.

ШАГ 4: установка пластиковых окон по ГОСТу. Устанавливаем раму на место, замеряем технологические отступы по 20 мм, согласно строительных норм, затем «наживляем» анкера, не сильно затягивая их. Если вы желаете использовать анкерные пластины, тогда необходимо просто подогнуть их так, чтобы они касались окна. Если крепежный элемент выступает над пластиком 1 мм – это оптимальная затяжка. Можно немного сильнее закручивать, чтобы был вровень с поверхностью. Проверьте все уровнем после завинчивания, отпустите или затяните стороны согласно показаниям прибора.

Поправка: инструкция по установке пластиковых окон своими руками немного отличается от вышеописанной, если у вас деревянный дом. Несколько операций автоматически отпадают, поскольку крепление осуществляется обычными длинными шурупами, которые вкручиваются через раму в деревянные брусья или бревна. Но затягивать их надо с небольшим усилием и равномерно по всему периметру рамы, чтобы она не деформировалась нигде.

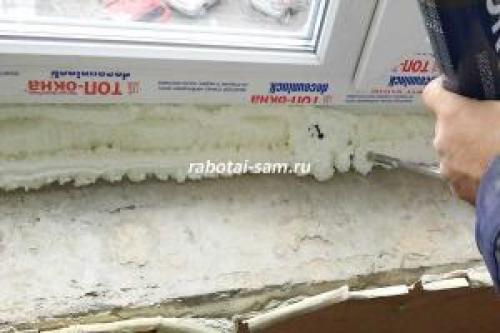

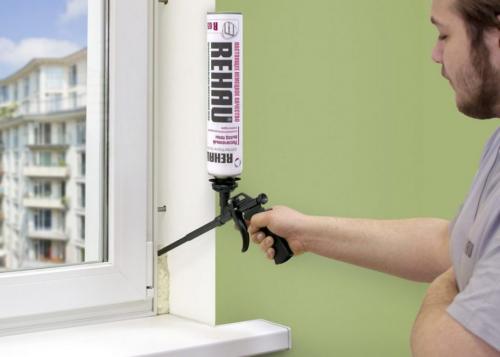

ШАГ 5: задуть все монтажной пеной. Перед установкой пластиковых подоконников необходимо по периметру окна все залить пеной, не жалея материала (лишнее можно будет срезать потом). Следите за тем, чтобы она не попадала на окно – тяжело отмывать. Подождите минут 30 и заведите подоконник под окно на глубину 25 мм. Можно сделать минимальный уклон, допустим, 3 градуса. Под подоконник задуйте пену по всей его площади, чтобы не было пустот.

ВАЖНО: заранее сделайте в стене штробы или пазы для подоконника и учите, что он нужен на 8 сантиметров длиннее оконного проема (он будет заходить 25 мм под окно и где-то по 4 сантиметра в стену справа и слева).

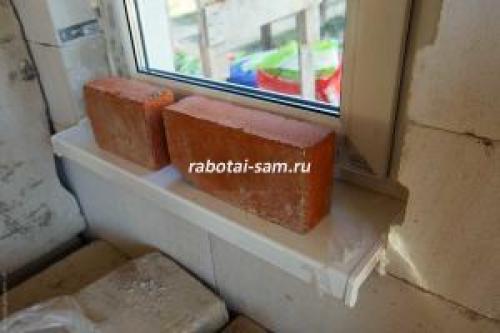

На этом шаге установка подоконников пластиковых окон заканчивается, теперь необходимо поставить 4 банки с огурцами равномерно по всему подоконнику (чтобы ровно застыл) и дать окну отдохнуть от вас 3 дня, дабы пена окончательно отвердела. Можно положить 3 кирпича, без разницы, главное — оказать давление от 10 кг и больше. При температуре воздуха +25 отвердевание займет 40 часов, если же будет холодно и мокро, тогда стоит подождать немного дольше.

Источник: https://alyuminievye-okna.aystroika.info/novosti/ustanovka-plastikovogo-okna-svoimi-rukami-mozhno-li-vstavit-pvh-izdeliya-svoimi-rukami

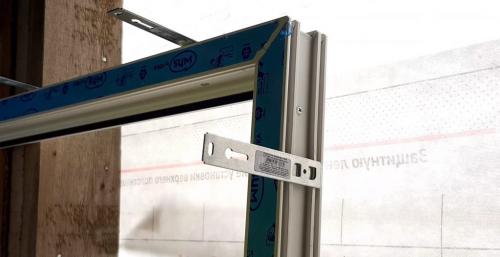

Установка пластиковых окон своими руками в деревянном доме. Установка пластиковых окон в деревянном доме

Популярность пластиковых окон растет с каждым днем. Они привлекают своим эстетическим видом, герметичностью. Пластиковые окна монтируют повсеместно: в квартире и деревянном доме. Чтобы пластиковые окна не потеряли своей привлекательности после нескольких лет эксплуатации, важно учесть нюансы их монтажа. В нашей статье мы познакомим вас с технологией их установки.

Благодаря самостоятельному монтажу вы можете существенно сэкономить ваши денежные средства.

Конструкция пластиковых изделий

Составляющими металлопластиковых окон являются:

Рама. Это важная часть, несущая главную функцию конструкции—обеспечение жесткости и герметичности. Пластиковый профиль снизу армируется стальным профилем и скрепляется с ним саморезами. Он сваривается на местах стыков в заводских условиях;

Створка. Она обеспечивает доступ воздуха в помещение и его ограничение. Пластик придает ей эстетический внешний вид, а стальной армированный профиль укрепляет ее, делает прочной и долговечной;

Фурнитура. К ней относятся элементы и механизмы, способствующие закрыванию и открыванию створки окна:

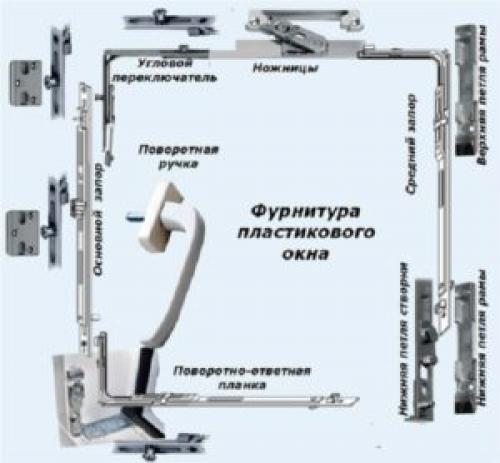

Фурнитура наглядно

• Фиксатор ручки, который помогает удерживаться открытому окну под углом;
• Запорные ролики. Они прижимают створку к раме;
• Блокиратор непроизвольного закрытия. Он препятствует закрытию створки от сквозняка;
• Поворотно-откидная фурнитура позволяет установить створку в 4 положениях.

Стеклопакет. Он представляет собой часть оконного блока, пропускающего свет. Он включает в себя 2-3 стекла. Камера между двумя стеклами заполняется газом;

Штапики. Ими з акреплено стекло на раме;

Резиновые уплотнители. Они необходимы для обеспечения герметичности конструкции;

Импост. Это пластиковый профиль, внутри которого располагается стальная армированная труба. Он служит связующим элементом между частями окна;

Штульп. Он располагается на створке.

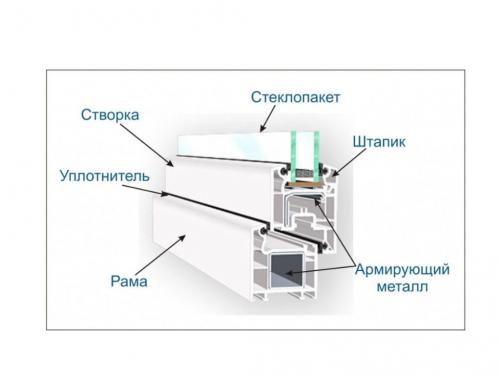

Окно в разрезе

Замер

Чтобы правильно установить пластиковую конструкцию, важно точно замерить проем.

Сначала необходимо произвести замеры ширины. Ширина измеряется в 3 точках: внизу, вверху и посередине. Берется наименьший показатель и из него вычитается 5 см на монтажный зазор.

Далее измеряется высота окна в трех местах и также вычитается 5 см. При измерении высоты окна важно учесть, какой будет подоконник. Если он будет толще старой конструкции, то из мерки высоты окна отнимают его разницу между толщиной нового и прежнего подоконника.

Подготовка к монтажу

К подготовительному этапу относится: закупка оборудования и подготовка инструментов, проверка комплектности окон, разборка стеклопакетов, демонтаж оконных блоков (в случае их замены), подготовка проема . После снятия окон в проеме важно убрать остатки штукатурки, которая может быть закреплена на откосах, пены и другого мусора.

Оборудование и инструмент

Для демонтажа старых блоков ( при замене окон) понадобятся стамеска, гвоздодер, молоток.

Чтобы сделать окосячку , необходима циркулярная пила, саморезы, шуруповерт. Для просверливания отверстий для крепежа не обойтись без электродрели и набора сверл. Малярный скотч необходим, чтобы предохранить пластиковые окна от сколов. Строительный уровень и клинья позволят вам правильно выровнять раму при установке. Монтажный пистолет легко запенит зазоры.

Необходимые инструменты

Проверка комплектности окон

В первую очередь важно проверить целостность стеклопакетов, нет ли где трещин или небольших повреждений. При доставке оконного блока важно просмотреть его комплектность.

Нужно сверить габариты проема и рамы. Их разница должна быть 4-5 см.

На что обратить внимание при установке пластиковых окон. Измерение проёмов

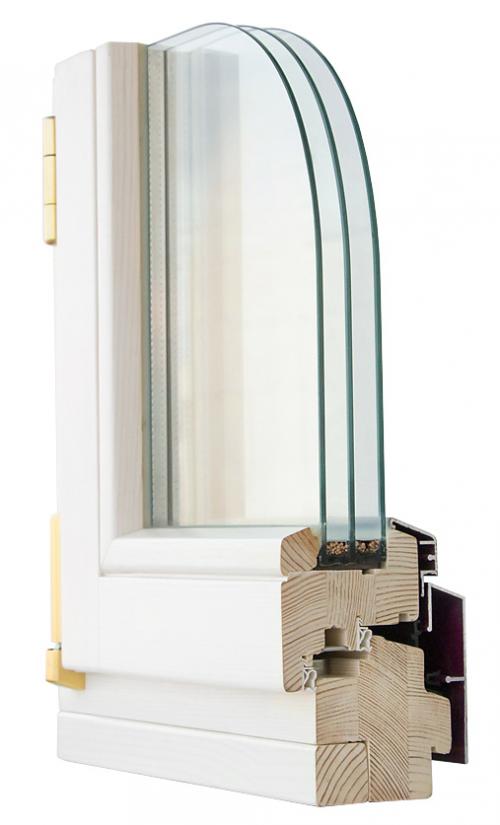

Из инженерного массива сосны и алюминия. Фото: «Фабрика Окон»

Мастер не должен ошибиться с шириной монтажного шва, которая зависит от материала и размера рам. Скажем, для белых пластиковых окон оптимальная величина монтажного шва составляет 20–30 мм, отступа от оконной четверти — 10–12 мм (нормативные данные для изделий из разных материалов приведены в таблице). Если зазоры окажутся меньше, конструкция может деформироваться при термическом расширении. А если они будут слишком велики, то пострадает прочность крепления рамы, а также влаго- и воздухонепроницаемость шва, усложнится отделка откосов.

Измерение проёмов должен осуществлять квалифицированный мастер из монтажной компании. На этом этапе иногда требуется снять подоконник и откосные панели (если откосы штукатурные — частично сбить штукатурку). Особенно велик риск ошибки в «сталинках» и ранних «хрущёвках» (построенных до 1965 г.), где узел примыкания рамы к стене нередко закрыт несколькими слоями штукатурки, а величина оконной четверти труднопредсказуема. Монтаж окон в таких домах следует поручать только фирмам с опытом работы не менее 10 лет.

Пластиковую балконную дверь монтируют по тому же принципу, что и окна, однако мастера не должны использовать стандартные опорные колодки, так как увеличивать высоту порога нежелательно. Если со временем створка провиснет и ста-нет хуже закрываться, дефект обязаны устранить по гарантии. Фото: KBE

Предварительно оценить уровень фирмы можно по отзывам в Интернете, и всё же не стоит полностью полагаться на добросовестность бригады. Де-факто при отсутствии контроля качество снижается.

Установка пластиковых окон пошагово. Установка пластиковых (ПВХ) окон в доме или квартире: пошаговая инструкция для монтажа своими руками | Фото & Видео

Установка пластиковых окон своими руками позволяет значительно сэкономить деньги, при этом, результат невозможно будет отличить от работы профессиональной бригады. Замена старых деревянных рам на новые пластиковые конструкции, прежде всего, значительно снижает теплопотери, что для такой холодной страны, как Россия является основным показателем эффективности.обладают и другими положительными характеристиками, но неправильный монтаж может свести на нет все преимущества рамы и стеклопакета современной конструкции. О том, как не допустить серьёзных ошибок при самостоятельной установке пластиковой оконной рамы, будет подробно рассказано в этой статье.

Конструкция пластиковых окон

Прежде чем приступить к замене окон в квартире или частном доме, необходимо тщательно изучить конструкцию пластиковых изделий.

Незнание терминологии и небрежное отношение к, на первый взгляд, незначительным деталям могут привести к необходимости переделывать работу, что неминуемо приведёт к увеличению временных и финансовых затрат.

Пластиковое окно состоит из следующих элементов:

1. Рама – каркас, в котором размещаются стеклопакеты

   ---

2. Импост – вертикальный элемент разделяющий раму на 2 и более частей

   ---

3. Створка – открывающийся элемент

   ---

4. Глухарь – неподвижный элемент

   ---

5. Стеклопакет – 2 или более стеклянных герметичных камеры

   ---

6. Запорная фурнитура – механизм позволяющий зафиксировать створку в закрытом положении

   ---

7. Уплотнители – резиновые прокладки обеспечивающие герметичность внутренних элементов рамы

   ---

8. Дренажные отверстия – специальные каналы, которые выводят наружу конденсат, образующийся в результате перепада температур

   ---

9. Отлив – наружный, выдающийся вперёд элемент конструкции, предохраняющий нижнюю часть оконного проёма от попадания атмосферных осадков

   ---

10. Подоконник – горизонтальный элемент окна расположенный с внутренней стороны, непосредственно под рамой

    ---

11. Откосы – декоративные пластины, размещающиеся в верхней части и по бокам примыкания оконной рамы к стене

После того, как конструкция пластикового окна будут тщательно изучена можно приступать к практическим действиям. Прежде всего, необходимо подготовить материалы и инструменты, которые понадобятся для осуществления монтажных работ.

Инструменты и материалы

Инструменты и материалы

Если установку пластиковых окон планируется осуществить собственными силами, то не обойтись без использования следующих инструментов:

• Нож
• Пистолет для монтажной пены
• Дозатор
• Лопатка для остекления
• Струбцина для оправки
• Набор зубил
• Напильник
• Лом
• Набор шпателей
• Нож для уплотнителя
• Рулетка
• Набор свёрл по металлу и бетону

Для выполнения регулировочных работ после установки окон также могут понадобиться: отвертки, пассатижи и шестигранные ключи.

Инструмент для монтажа окон ПВХ

Кроме этого, перед началом монтажных работ следует приобрести необходимые материалы, среди которых:

Монтажная пена

Также для надёжной фиксации конструкции не обойтись без использования качественных крепёжных изделий. Саморезы, дюбеля и анкерные болты должны быть правильно подобраны по длине и диаметру, только в этом случае можно гарантировать качественное крепление окна.

Все применяемые материалы должны быть надлежащего качества, поэтому после покупки не следует их долго хранить. Кроме этого следует отдать предпочтение продукции известных производителей, которая, несмотря на более высокую стоимость, пользуется большей популярностью у профессиональных строителей.

Инструменты можно приобрести новые или взять напрокат. Второй вариант позволяет значительно сэкономить деньги.

Замеры оконного проёма

Замеры оконного проёма

Чтобы изготовленное на заказ пластиковое окно не оказалось больше проёма или его размер не был слишком мал, необходимо на стадии проведения измерительных работ не допускать ошибок . Правильный замер оконного проёма осуществляется только после того, как будет определён тип отверстия.

Окно может быть установлено в четвертной проём или в бесчетвертной. В первом случае наружная часть окна всегда уже, во втором – проём имеет одинаковые размеры, как с внутренней стороны здания, так и с наружной. Для измерения ширины четвертного проёма берётся меньшее значение этого параметра и к нему добавляется 30 мм. Высота измеряется стандартным способом.

Ёсли окно устанавливается в бесчетвертной проём, то после проведения измерений необходимо:

• От высоты отнять 50 мм
• От ширины отнять 30 мм

Получившееся значение будет являться габаритами готового к установке пластикового окна.

При заказе отлива и подоконника к значению ширины проёма необходимо прибавить 50 – 100 мм. Это необходимо сделать для того, чтобы при установке этих элементов можно было слегка «утопить» их в стене.

Монтаж пластиковых окон по ГОСТу. Принцип установки окон по ГОСТу (ПВХ, деревянных, алюминиевых)

Стена и оконная рама никогда не соединяются герметично, между ними всегда остается зазор. Его размеры могут быть разными – в зависимости от конструкции оконной рамы, состояния оконного проема и других факторов. Неизменным остается одно – зазор есть всегда и после монтажа окна он превращается в монтажный шов, который по сути является неотъемлемой частью этого окна. И совершенно не важно пластиковое это окно, деревянное, или изготовленное из алюминиевого профиля – монтажный шов – его неотъемлемая часть. Чтобы превратить этот зазор в надежное продолжение окна, необходимо сделать его правильный монтаж . Такой монтаж должен быть произведен по ГОСТ 30971 – 2012 с использованием лент ПСУЛ , а также паронепроницаемых и диффузионных лент. Последние часто называют гидроизоляционные ленты для окон.

Таким образом, Ваше новое окно всегда будет состоять из двух элементов – непосредственно оконной конструкции и работы по установке ее в оконный проем.

Если одно из двух будет не удовлетворять нужным критериям, потребуется или новая оконная конструкция, или перемонтаж существующей.

Исходя из того, что непосредственно оконная конструкция проходит многократный контроль качества у производителя – и на стадии производства и на стадии продажи (контроль ОТК перед отгрузкой заказчику), а также дотошный визуальный контроль с Вашей стороны, с ней, как правило вопросов почти не возникает. Конечно, если ее производитель – солидная оконная компания, заботящаяся о своей репутации, а не фирма – однодневка. А вот с монтажем сложнее. Во-первых, монтаж купленного вами окна не всегда производит тот, кто вам его продал. Зачастую многие производители окон передоверяют его другим специализирующимся непосредственно на монтаже фирмам. Это нормально, если такая фирма не создается на один сезон. Но бывает и обратное. Кроме того, некоторые производители оконных конструкций передоверяют монтаж просто третьим лицам, таким образом полностью снимая с себя ответственность за его качество. Внимательно изучайте договор не только на изготовление оконной конструкции, но и на ее монтаж, имея ввиду, что эти работы, в большей своей части, - услуги скрытого качества.
