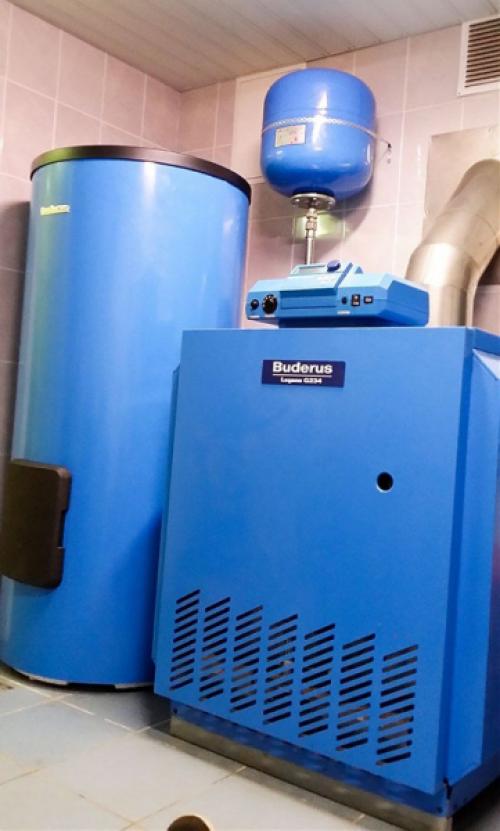

Устройство газового отопления

Практически все напольные газовые котлы работают идентично. Для их эксплуатации в качестве источника энергии используется природный или сжиженный газ, который при сгорании нагревает теплообменник, находящийся внутри него.

В последнем находится вода, которая нагревается и циркулирует по системе. В этом случае для качественного обогрева помещения нужно выбирать устройство с качественным теплообменником.

Условно можно разделить их на несколько категорий, отличающихся материалом, из которого он изготавливается:

1. Чугун. Признан наиболее долговечным, так как не подвержен коррозии и имеет высокую устойчивость к прогоранию. Известно много случаев, когда такой элемент отработал 50 лет. Среди недостатков можно назвать то, что чугун считается хрупким материалом. Резкий перепад температуры жидкости внутри него или механическое воздействие может привести к повреждению корпуса.
2. Сталь. Напольные котлы с теплообменником из стали существенно легче и устойчивее к возможным ударам. Но существенный недостаток снижает их положительные характеристики. В первую очередь это связано с тем, что металл прогорит гораздо быстрее чугуна, к тому же он подвержен коррозии. Поэтому средний срок эксплуатации таких устройств существенно ниже и составляет всего 10 лет.

Для сравнения КПД, который имеют газовые напольные котлы, приведена таблица, анализирующая использование отопительных устройств, работающих на разных видах топлива.

Информация представлена на примере отопления для частного дома площадью 350 м2. Данные приведены в средней величине из расчета на 6 месяцев отопительного сезона.

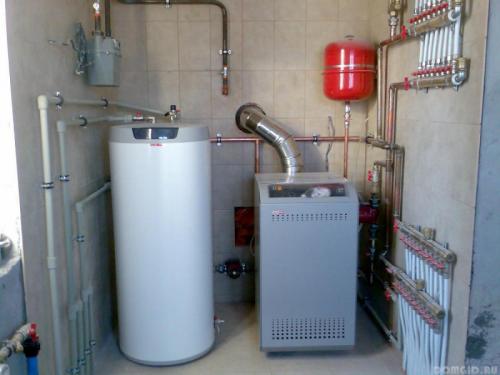

Подключение газового котла в частном доме. Требования к помещениям и воздухообмену

Важным достоинством частного дома, в отличие от городских квартир, является возможность выделения нежилого помещения для установки отопительного оборудования. В действующих нормативных документах приводится ряд требований к размерам и обустройству таких комнат. Основные из них:

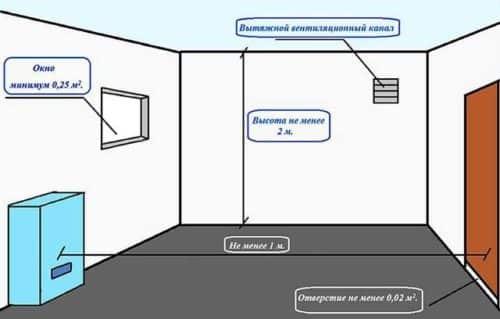

• общая площадь 4 м²или больше должна обеспечить возможность размещения котла на расстоянии 350 мм от наружной стены;
• высота потолка не менее 2,5 метра;
• уровень пола в топочной не ниже нулевой отметки здания;
• ширина входной двери от 800 мм, при этом створка должна открываться наружу;
• обязательное наличие застекленного окна, площадь которого определяется в зависимости от тепловой производительности газового котла;
• норма освещения установлена 0,03 л/м²;
• минимальная площадь сечения воздушного канала приточной естественной вентиляции – 8 см²на каждый кВт мощности отопительного агрегата.

При организации подачи воздуха, необходимо учитывать его количество, используемое для сжигания газа и еще добавить трехкратный воздухообмен по объему помещения.

Все стены и внутренние перегородки должны быть выстроены из негорючих огнеупорных материалов с пределом огнестойкости не менее 45 минут. Планировка комнаты и устройство вентиляционных каналов не должны способствовать распространению пламени при пожаре.

Объем свободного пространства не занятого установленным оборудованием нормируется в зависимости от мощности установленных котлов:

• для отопительных агрегатов до 30 кВт – на менее 7,5 м³;
• 60 кВт – 13,5 м³;
• более 60 кВт – 15 м³.

Монтаж газового котла в частном доме общей тепловой производительностью более 200 кВт запрещается. При этом мощность одного агрегата не должна превышать 100 кВт.

Подключение газового котла к электрической сети. Основные правила электрического подключения котла

Основными документами, регламентирующими подключение котлов к электрической сети являются:

1. ПУЭ «Правила устройства электроустановок»
2. НПАОП 40.1-1.32 «Правила устройства электроустановок. Электрооборудование специальных установок »
3. инструкция производителя

Нормативные документы довольно емкие. Вы можете их скачать или посмотреть в формате PDF по ссылкам выше. Основные требования к характеристикам в электрической сети следующие:

• напряжение электроприемников в пределах 230 В ± 10%;
• частота должна составлять 50 (+ 0,5 / -1) Гц.

Электроснабжение газовых котлов должно выполняться от сети с глухозаземленной нейтралью с системой заземления TN-S или TN-CS (соглано требования НПАОП 40.1-1.32, пункт 2.3.1). Как указано в п. 2.5.5, подключение к котельному оборудованию выполняется трехпроводным кабелем: L - фаза, N - нейтраль ( «ноль»), PE - защитный ( «земля»).

Для обеспечения безаварийной работы газовых котлов в части электроснабжения нужно предусмотреть следующие меры:

• установка на вводных металлических трубах (газ, вода) изолирующих соединений;
• устройство системы уравнивания потенциалов (ССП) в соответствии с ПУЭ, п. 1.7.84;
• установка защиты от перенапряжений (молнии, переключение мощных нагрузок в сети) и реле (НПАОП 40.1-1.32, п. 2.3.8 и 2.4.1). Летом учащается количество выходов из строя электроплат котла. Грозы с молниями, интенсивное строительство с подключением мощного сварочного и электроинструмента. Все это порождает в сети мощные импульсы, с которыми штатная защита электроплаты газового котла справиться уже не в состоянии. Сильный ветер, вызывающий перекрещивание и закорачивание провислых проводов может вывести котело из строя.
• установка стабилизатор напряжения перед котлом или общедомового. Важно понимать, что наличие стабилизатора это только дополнительная защита от проблем с напряжением в сети. Требования норм ПУЭ, НПАОП, инструкций производителя должны быть соблюдены.;
• для защиты от перерывов в энергоснабжении рекомендуется установка гелевых (мультигелевых) аккумуляторных батарей , источников бесперебойного питания (ИБП), бензо- или дизель-генераторов. Резервные источники питания должны удовлетворять таким требованиям:
  • P ≥ 300 Вт,
  • фиксированный «ноль»;
  • форма кривой напряжения - правильная синусоида
  • частота 50 Гц.

Как подключить двухконтурный котел vaillant. Настройки и регулировки котлов Вайлант

Почему появляются ошибки в котлах Vaillant и как можно их исправить

в подразделе Котлы (который является частью раздела Отопительное оборудование).

Компания Vaillant поставляет в Россию огромный ассортимент техники для отопления и снабжения горячей водой. Котлы от Vaillant– это новейшие немецкие двухконтурные котлы для подогрева воды. Данные устройства работают от газоснабжения и включают в себя такие виды котлов, как настенные и напольные.

Преимущества

• Быстрый нагрев воды
• Компактность, малый вес, эргономичность дизайна
• Надежность и простота
• Хорошая подача тепла
• Малая энергозатратность
• Безопасность
• Интеллектуальная система управления, встроенные датчики

Недостатки

• Достаточно высокая цена аппарата
• Нет внутреннего бойлера, что неудобно при нерегулярных подачах воды
• Нагревается проточная вода, поэтому тратится больше газа
• Панель управления котлом открыта, что опасно, если ваше чадо решит поиграть с кнопочками и кранами
• Если отключают электроэнергию, котел перестает работать

Основные  коды ошибок котла вайлант

Ни один предмет техники не работает безупречно. Так и котел Вайлант имеет свои сбои в работе. Время от времени возникают ошибки котла, которые появляются от внешних причин, не зависящих от владельца или самого устройства.

Все коды ошибок котла Вайлант появляются на встроенном дисплее. Каждый код обозначает определенную ошибку.

Напольные газовые котлы Vaillant

— Не запускается котел вайлант: ошибка f28

При данной ошибке котел просто не разжигается, аппарат не запускается.

Причины:

• Нарушен процесс подачи газа: неисправность счетчика газа, газ перенасыщен воздухом, газ поступает в недостаточном количестве, вентиль подачи газа закрыт
• Поломка в главном газовом магните
• Ошибки при подключении к газопроводу, что объясняется попытками самостоятельно установить котел
• Трансформатор розжига работает нестабильно
• Разрывы кабелей

— Ошибка f75

Эта ошибка возникает после того, как система попытается 5 раз запустить насос, а давление выше 50 мбар не повышается.

Это вайлант котел ошибка f75, ниже рассмотрим причины.

Причины:

• Заполнение системы отопления воздухом
• Неисправность датчика давления воды
• Поломка самого насоса
• Внутри котла давление воды недостаточно
• Расширительный бак подключен к линии подачи

Ошибка расшифровывается как «сухой ход».

Причины:

• Недостаточное количество воды в устройстве
• Кабель, подходящий к насосу, неисправен
• Неполадки в самом насосе
• Циркуляция воды недостаточна
• Датчик NTC сломан
• Электроплата котла пришла в негодность

— Ошибка f33

Котел вайлант ошибка f22:  через полчаса после включения режима отопления, реле не замыкает контакт в газо-воздушном тракте.

Причины:

Реле просто не подает сигнал и не разрывает контакт после того, как выключилась система охлаждения

Безопасность котлов Вайлант

Каждый котел производства Вайлант оборудуется тремя датчиками безопасности. А некоторые модели имеют даже больше датчиков.

• Первый – датчик пламени. Как только газ тухнет в котле, газ моментально перекрывается.
• Второй датчик – отвод газа. Контроль за безопасным выходом газа и отводом продуктов сгорания.
• Третий датчик – температурный. Данный датчик не дает перегреваться всем элементам котла.

Советы перед покупкой устройства

Определитесь, какой вид котла вам нужен – настенный или напольный. Напольный очень требователен к месту расположения и технике безопасностиРассчитайте мощность потребления, котел не должен работать на пределе возможностей, берите с запасом

Ориентируйтесь на качество воды в вашем регионе. От неё зависит срок службы материалов, из которых сделан котел.

Выбирая котел стоит учесть качество воды в вашем регионе, т.к. от нее зависит время службы устройства

Итог

Газовые котлы Вайлант – это прекрасное приобретение для отопления и нагрева воды, они по-немецки надежны и просты в эксплуатации. Энергии на котел расходуется очень немного. Установленные датчики не позволят котлу износиться раньше времени, так что можете не сомневаться в долгосрочности его использования. Удобен при ограниченном пространстве. Поставщики предлагают котлы двух видов – настенные и напольные.

Подключение одноконтурного газового котла. Этапы подключения газовых котлов

Схема подключения газового котла к системе отопления довольно сложная, трудоёмкая и предполагает определённых знаний и опыта. Газовые котлы с каждым поколением становятся всё более высокоэффективными, безопасными, автоматика и регулировка усложняется. Большое распространение нашли универсальные котлы, которые не только отапливают помещение, но и греют воду.

Изготовители разрабатывают памятки и инструкции, где объясняют, как правильно выполнить подключение двухконтурного газового котла к системе отопления. Несмотря на сложности, разобраться с этапами монтажа можно самостоятельно. Это гораздо экономически выгоднее, ведь монтажные работы стоят очень не дешево.

Чтобы разобраться, как подключить газовый котел, следует разбить все действия на несколько этапов:

• монтаж агрегата (или крепление на стену, если это настенный вариант);
• работы по подсоединению водяного отопительного контура;
• подключение к водоснабжению (двухконтурных отопительных агрегатов);
• подключение к газопроводу;
• пусконаладочные работы.

Чтобы работа котла была безопасной и эффективной, нужно разобраться в особенностях каждого этапа.

Перед тем, как начать монтаж, нужно приобрести все необходимые расходные материалы, определиться, какими трубами подключать газовый котел и выяснить, к какому типу он относится:

1. Одноконтурный котёл. Имеет один теплообменник и предназначен только для отопления.
2. Двухконтурный котёл. Обслуживает два теплообменника: в одном циркулирует теплоноситель для водяного отопительного контура, второй предназначен для решения проблемы горячего водоснабжения. В летний период основной контур отключают. Подключение двухконтурного котла своими руками требует внимательности.

Системы отопления тоже бывают разными: закрытого или открытого типов. Теплоноситель может циркулировать принудительно либо самотёком. Однако принципы подключения котлов к отопительным системам одинаковые.

Очень простые в монтаже настенные газовые аппараты. Они небольшие по размерам и идут полностью со всей необходимой комплектацией, которые впоследствии понадобятся при монтаже. Для безопасной эксплуатации многие современные газовые агрегаты оснащаются специальными датчиками, которые сигнализируют о неполадках в системе. Это позволяет вовремя устранить небольшие поломки и этим избежать серьёзного и затратного ремонта всей системы. Поэтому котлы, которые с первого взгляда кажутся сложными в обслуживании, на самом деле, значительно экономят средства на их ремонте.

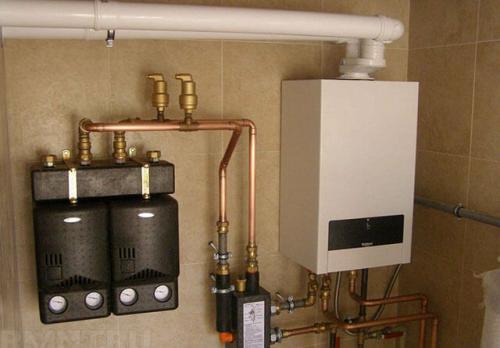

Обвязка настенного двухконтурного газового котла. Способы обвязки газового котла

Она состоит из последовательно подключенных радиаторов. Теплоноситель перемещается за счет гравитации. Такую схему еще называют гравитационной. Важно! Если котлоагрегат не оснащен расширительным баком, то его необходимо установить. Температура в котельной установке регулируется подачей топлива на горелку.

Тут все то же самое, только теплоноситель перемещается с помощью насоса. Достоинства – более равномерный прогрев радиаторов. Недостатки: при отключении электричества останавливается насос.

В ней используется: циркуляционный насос, расширительный бак, запорная арматура и шаровые краны. Применение этих элементов дает возможность регулировки температуры нагрева на каждом радиаторе.

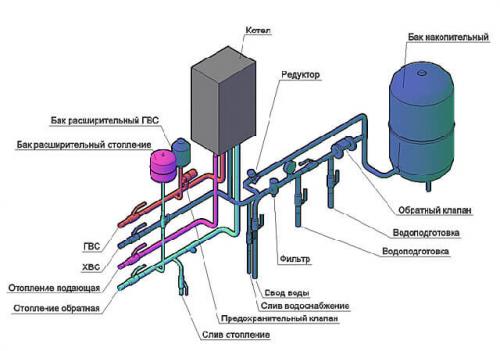

Обвязка настенного двухконтурного газового котла. Слева направо: подача отопления; подача водопровода; подача газа; обратка водопровода; обратка отопления.
