Перекрытия в брусовом доме. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

05.01.2020 в 13:28

Перекрытия в брусовом доме. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

При строительстве крыши всегда особое внимание уделяется конструкции чердака. Ведь важно, чтобы его перекрытие было сделано технологически правильно, не оказывало излишнего давления на стены и было способно вынести нагрузку от хранящихся под крышей вещей и порой целого набора мебели.

Поэтому в этой статье мы подробно с вами разберемся, как правильно должно быть устроено чердачное перекрытие по деревянным балкам: особенности его монтажа, расчета нагрузок и крепления. А в помощь вам будут наши подробные иллюстрации.

Для начала предлагаем вам посмотреть небольшой

Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.

Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:

  • Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
  • Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
  • И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.

В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.

Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.

И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.Перекрытия в брусовом доме. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

Перекрытие мансарды. Виды мансардных надстроек

По действующим строительным нормам мансардой считается помещение под крышей, имеющее высоту от перекрытия до конька не менее 2500 мм. Если этот параметр меньше указанной границы, то помещение считается обычным чердаком.

  • Если вертикальные стойки, определяющие высоту стен помещения, имеют размер в 1500 мм, то чердачное пространство можно считать полноценным этажом.
  • Полумансардным называют чердачное помещение, в котором полностью отсутствуют вертикальные стойки, или если они имеют высоту от 500 до 700 мм.

Перекрытия в брусовом доме. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок 01

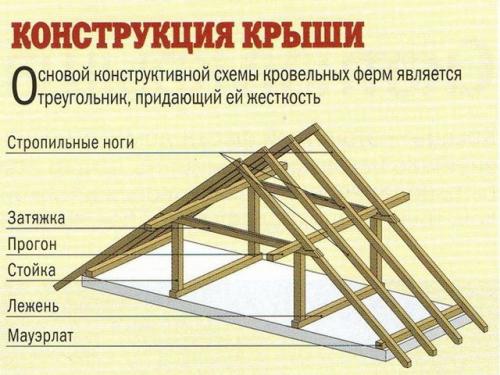

В основе любой конструкции крыши всегда заложены треугольники с их «жесткой» структурой

Существует несколько видов мансардных надстроек, но самыми популярными из них являются высокие двускатные и ломаные конструкции. Их популярность можно объяснить более простыми расчетами , относительно несложными монтажными работами и удобством в эксплуатации. На третьем месте, после двускатных и ломаных конструкций, можно назвать односкатный вариа нт кр ыши, который также иногда используется для обустройства мансарды. К сожалению, не в каждой конструкции дома можно применить этот вид надстройки, так как он требует не только реконструкции крыши, но и поднятия в высоту уже построенных стен, что значительно увеличивает нагрузку и на них, и на фундамент.

Если возводится новый дом, и планируется второй этаж в виде мансарды, то односкатный вариа нт кр ыши хорошо подойдет для этой цели. Кроме того, это поможет сэкономить на кровельном материале.

Более сложные конструкции — купольные, четырехскатные, а также с различными выступами-консолями, устроенными в скатах крыши (одноуровневые и многоуровневые), применяются крайне редко и только в эксклюзивных проектах, так как имеют сложную и в инженерных расчетах , и в монтаже конструкцию.

Перекрытия в брусовом доме. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок 02

Разные виды мансардных крыш

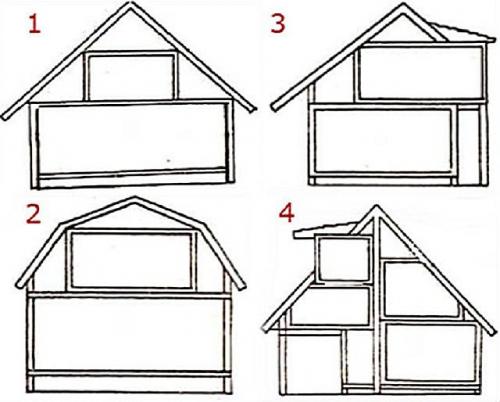

На рисунке под номерами показаны:

1 – Двускатная мансарда.

2 – Ломаная мансарда

3 – Одноуровневая консольная мансарда

4 – Многоуровневая мансарда.

Двускатная мансарда

Чердачное помещение по д д вускатной крышей, которая устроена под углом между скатами в 80 ÷ 90 градусов на коньке, вполне может быть переоборудована под мансарду. Для создания под ней полноценных жилых помещений потребуется провести ряд необходимых реконструкций, к примеру, очень часто не обходится без укрепления чердачного перекрытия. Все эти переделки и плюс к этому – необходимое утепление непременно «съедят» значительную часть полезного пространства под крышей, поэтому не стоит ожидать, что комнаты в такой мансарде будут просторными и с высокими потолками.

Перекрытия в брусовом доме. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок 03

Двускатная мансарда изнутри

Конечно же, если габариты (длина и ширина) дома — достаточно большие, а крыша имеет значительный угол наклона (45 градусов или даже выше), то после переделок можно будет рассчитывать на относительно просторное мансардное помещение.

Ломаная крыша

Помещение под ломаной мансардной крышей будет гораздо просторнее и с достаточно высоким потолком. Такой чердак можно спокойно разделить на две раздельные комнаты.

Перекрытия в брусовом доме. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок 04

Интерьер мансарды, выполненной по «ломаному» типу

Ломаная крыша имеет четыре плоскости скатов. Располагают их под разными углами — верхние скаты называют коньковыми, а нижние – боковыми. Они, по большей части, и исполняют роль стен.

Этот вид мансардной крыши несколько сложнее в проектировании и монтаже, но зато и результат порадует просторными комнатами и респектабельным внешним видом дома.

Одноуровневая консольная мансарда

Этот вид мансарды имеет еще более сложную конструкцию, чем предыдущий, так как подразумевает смещение чердачного пространства в одну или другую сторону.

Перекрытия в брусовом доме. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок 05

Консольное мансардное помещение

Используя этот вариант устройства мансарды можно получить просторные помещения, намного больше по площади, чем по д д вускатной крышей.

Конструкция одноуровневой мансардной крыши может повторять не только двускатный , но и  односкатный вариант – это будет зависеть от того, насколько предполагается вынести консоль за пределы чердака и поднять ее потолок.

Многоуровневая надстройка

Многоуровневая конструкция наиболее сложна в проектировании и монтаже. В ее разработке и возведении обязательно будет нужна помощь квалифицированных специалистов. Опорами для уровней мансардных помещений служат разные стропильные системы и перекрытия, которые объединяются с основной. Многоуровневая система предполагает расположение комнат на разных уровнях чердачного помещения, именно поэтому и консоли должны быть расположены именно так.

Перекрытия в брусовом доме. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок 06

Мансарда может иметь даже несколько уровней

Выбрав наиболее желательный вид мансарды, необходимо определить, возможно ли ее обустройство на старые стены дома, или же придется их укреплять. Поэтому  нужно провести точные расчеты и составить проект.

Межэтажное перекрытие из дерева. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

  • Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
  • Подшивка фанерой или плитами ОСБ потолочной поверхности;
  • Система лагов с досками пола верхнего этажа;
  • Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
  • Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Источник: https://360doma.ru/stati/perekrytie-v-brusovom-dome-derevyannye-balki-perekrytiya-razmery-i-nagruzki

Перекрытие второго этажа в деревянном доме. Типы межэтажных перекрытий

По назначению перекрытия делятся на:

  • межэтажные;
  • чердачные;
  • подвальные (цокольные).

Особенности их конструкции заключаются в допустимых нагрузках и устройстве паро- и теплоизоляции. Если чердак не предназначается для проживания или хранения массивных предметов, переменные нагрузки при расчёте прогиба можно уменьшить до 50–100 кг/м2.

Теплоизоляция между двумя жилыми этажами может показаться излишней, но шумоизоляция для большинства желательный параметр, а достигается это, как правило, одними и теми же материалами. Следует принимать во внимание, что чердачные и подвальные перекрытия нуждаются в более толстом слое теплоизоляционного материала. Плёночный материал для пароизоляции в чердачном перекрытии должен быть расположен под слоем утеплителя, а в подвальном — над ним. Для профилактики возникновения сырости и поражения конструкций грибком, все помещения должны быть оборудованы вентиляцией.

Варианты перекрытий: 1 — дощатый щит; 2 — пароизоляция; 3 — теплоизоляция; 4 — разреженный настил; 5 — доски; 6 — напольное покрытие

Конструкция перекрытий также может быть различной:

  • с открытыми и скрытыми балками;
  • с различными типами несущих балок;
  • с разными материалами заполнения и обшивки перекрытия.

Скрытые балки зашиты с обеих сторон и не видны. Открытые — выступают из потолка и служат элементами декора.

На рисунке ниже показано, какой может быть структура перекрытия мансардного этажа со щитовым накатом и с подшивкой из досок.

Монтаж балок перекрытия в деревянном доме. Основные требования

Устройство несущей части по конструктивному решению бывает балочное или без использования балок – монолитное. Безбалочные перекрытия в деревянном частном доме практически не используются. Их достоинство: высокая прочность, устойчивость к сырости. За всё время эксплуатации ремонт может даже не понадобиться. Но звукоизоляция в таком жилище не на высоком уровне. Уже вид монолита отметает желание сделать перекрывающие конструкции своими руками. А на заводе производятся панели стандартных размеров, которые могут не подойти к конкретному пролёту.

Застройщик деревянного дома обычно не затрудняется с выбором между деревянным балочным и монолитным перекрытием. Бетонные конструкции непопулярны не только потому, что в доме не будет обеспечена хорошая межэтажная шумоизоляция. Через несколько лет для старых стен они будут чрезмерной нагрузкой.

Подробная схема шумоизоляции деревянных перекрытий

Монтаж конструкций из металла и бетона, как и их ремонт невозможен своими руками. Здесь не обойтись без использования машин и механизмов, а также без привлечения специалистов, управляющих этими средствами. А всё это отразится на более высокой стоимости строительства всего дома.

Балки бывают деревянные, металлические, бетонные. Но независимо от материала изготовления, ко всем им предъявляются одинаковые требования:

  • быть прочными, жёсткими, не прогибаться между этажами, выдерживать равномерную нагрузку согласно СП 20.1333 – Свод правил от 2011 г. – не меньше 200 кг на квадратный метр;
  • обеспечивать утепление, укладку материалов, от которых зависит межэтажная звукоизоляция;
  • удерживать слой покрытия, необходимого для сохранения тепла по этажам;
  • их установка своими руками должна быть максимально надёжной.

Источник: https://360doma.ru/stati/montazh-balok-perekrytiya-v-derevyannom-dome-oblasti-primeneniya-i-raschet-derevyannyh
