Монолитное перекрытие – это плита произвольных габаритов, определенных принятым проектом, и изготовленная прямо на строительном объекте. Монолит имеет прямоугольную или квадратную форму . Он состоит из бетонного состава, залитого на армированные прочные прутья крепкой марки стали, уложенной и сваренной в виде сетки.

Чтобы получить монолит, на размеченный участок постройки устанавливают опалубочную форму, в которую закладывают армировку, а затем заливают и трамбуют сверху бетонную смесь, оставляя ее до полного застывания (высыхания).

Получившаяся плита для перекрытий должна иметь толщину не ниже 8 (см), по стандартам 12-20 (см), и опираться на конструкционные (несущие стены). Опалубку для создания монолита формируют из дерева, фанеры, вспомогательных балок из не коррозированного металла. Иногда для перекрытий используют стойки, а арматурный каркас могут складывать из нижнего слоя, а также поддерживающего.
Полученная горизонтальная конструкция подойдет для всех типов жилых и промышленных зданий . Прочность, жесткость и плотность поверхности равномерно распределяет нагрузку. Монолит невосприимчив к вибрациям и механическим воздействиям, что делает его незаменимым в сейсмически активных регионах. Бетонные поверхности хорошо отталкивают воду и не относятся к самовоспламеняющимся и пожароопасным.

С монолитом удобно работать, а с помощью строительного инструмента обустраивать различные коммуникации. Используемые марки цемента для бетона – М300, 400, 500, щебень, песок и вода.

Толщина бетонного перекрытия 200 (мм) использует прутья 12 (мм), сваренные между собой в сетку с ячейками 200 х 200 (мм). Стандарты нагрузки, которые может принять монолитная поверхность, составляют 150 кг/м².

Монолитные перекрытия считаются нужными строительными элементами при возведении сложных архитектурных конструкций, с особенными параметрами с особенными параметрами конфигураций. Кроме того, они идеальны для фундаментов, создания кровли и пролетов между этажами.

Толщина монолитной плиты перекрытия. Толщина монолитного перекрытия между этажами частного дома, расчет

Монолитное перекрытие представляет собой сплошную железобетонную конструкцию, изготавливаемую и армированную на стройплощадке. Они применяются в случае, когда будут возлагаться существенные нагрузки, особенно в многоэтажных строениях. Частное строительство предполагает меньшие затраты на монтаж и задействование строительной спецтехники, так как выполнение некоторых или всех этапов можно проводить самостоятельно.

Факторы, влияющие на толщину конструкции

Технология достаточно трудоемкая, поэтому проведение расчетов рекомендуется доверить опытным специалистам. По готовым параметрам начинается сборка опалубок, армирование и заливка бетона. Основным размерным показателем является толщина монолита. В процессе эксплуатации он воспринимает огромное количество постоянных и временных нагрузок, поэтому следует выбирать такие размеры, чтобы он смог их выдержать без деформаций.

Основными усилиями в гражданских или промышленных многоэтажных домах могут выступать вышележащие конструкции, мебель, люди, оборудование или техника. Перекрытия взаимодействует с поперечными и продольными стенами, за счет чего обеспечивается пространственная жесткость и устойчивость всего сооружения. В расчет включаются абсолютно все нагрузки и сочетания в максимальном значении.

Разновидности плитных систем

Существует несколько видов, соединенных между собой в единое монолитное перекрытие:

На практике рекомендуется использовать первый вариант с поперечным расположением ригелей. Однако окончательное решение принимается с учетом таких факторов, как: назначение, направление технологических потоков, технология устройства каркаса жесткости, метод размещения нагрузок. При правильном распределении усилий от крупногабаритного оборудования или мебели нагрузки будут распространяться равномерно.

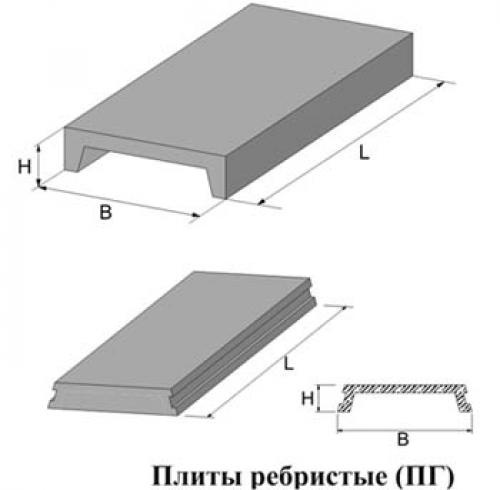

1. Ребристые.

Главные и второстепенные балки, а также плиты перекрытия пк представляют целую конструкцию. Основные балки опираются на стены и имеют продольное или поперечное направление. Расстояние между ними может составлять 6-8 м, а высота – 1/8-1/15 от этой величины. Второстепенные длиной до 7 м устраиваются с шагом 1,5-3 м. В зависимости от пролета рассчитывается толщина плиты, она должна равняться не менее 60 мм. При наличии серьезных нагрузок может увеличиться до 120 мм.

Перекрытия между этажами в частных домах работают в коротком направлении с опиранием на ригели. Иногда для экономии средств на материалы вместо опорных балок используют технологию заливки по профнастилу. Все балочные конструкции имеют одинаковую высоту, а плиты опираются по всему контуру. Пролет балок в частном строительстве равняется 4-6 м. В промышленных сооружениях в зависимости от назначения наиболее экономичной является балочная система.

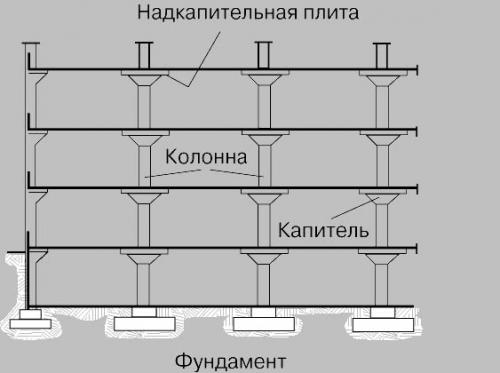

2. Безбалочные.

Данный тип характеризуется одной сплошной плитой, опирающейся на колонны или несущие стены здания. Устройство опалубки для ее изготовления осуществляется гораздо проще, а высота перекрытия и пола верхнего этажа увеличивается на 100-400 мм.

Гладкий потолок выглядит более эстетично, а монолитные капители можно изготавливать в различных архитектурных вариациях.

Толщина принимается в соотношении 1/30-1/35 величины наибольшего пролета. Безбалочная система позволяет перекрывать объем с экономической выгодой, так как исключаются затраты на устройство балочных конструкций. Однако это возможно, если пролет составляет не более 6 м, а сетка колонн имеет квадратное расположение в плане. При этом нагрузка на монолит должна распределяться равномерно по всей площади.

Частные застройщики отдают предпочтение именно такому типу, так как скорость возведения дома, а также финансовые затраты существенно снижаются. К тому же увеличивается фактическая площадь помещений без образования мертвых зон.

Толщина фундаментной плиты под многоэтажный дом. Можно ли уменьшить толщину плиты

В официальном проектировании с помощью увеличения арматуры в наиболее нагруженных зонах можно добиться экономии бетона путём уменьшения толщины монолита. А чтобы обеспечить наибольшую статичность и предупредить вероятность проскальзывания в подошве, актуального для строительства на глинистых почвах, плитам нередко придают ребристую форму.

• Монолитные рёбра, жёстко связанные арматурой с плитой, могут быть направленными вверх, образуя ростверк (он же выполняет и функцию цоколя). Получается комбинированный фундамент, который строители называют плитно-ростверковым (его фото представлено в начале статьи). Именно этот вариант в большинстве случаев предусматривается, когда под домом проектируется цокольный этаж.

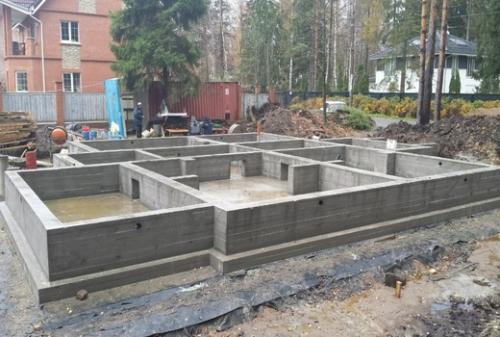

Монолитный цокольный этаж на заглублённой плите

• Данный вид плиты идеально подходит для зданий, стены которых возводятся из теплоэффективных каменных материалов, реагирующих трещинами на нестабильность грунта. Вариант с верхними рёбрами избавляет от необходимости строительства цоколя, ведь толщины плиты чаще всего недостаточно, чтобы поднять полы первого этажа выше уровня выпадающего зимой снега.
• Но в некоторых случаях рёбра проектируют не поверх плиты, а под ней. Они обязательно располагаются в толще грунта, тогда как сама монолитная плита находится выше его уровня. Рёбра жёсткости охватывают периметр дома и связывают его продольными балками. Формируются они по принципу ленты, поэтому данный вариант плиты именуют ленточно-плитным фундаментом.
• Такой конструктив плиты лучше работает на грунтах с невысокой прочностью. Ребристые плиты чаще применяют в холодных климатических зонах, на глубоко промерзающих и вечномёрзлых грунтах, с обязательной закладкой в межрёберное пространство теплоизолирующих плит экструзионного пенополистирола.
• За счёт разницы толщин утеплительного контура и формируется ребристая конфигурация, а сама плита получается более тонкой. Если обычная плоская плита под одноэтажный дом должна иметь толщину 250-300 мм, то при наличии рёбер и правильном распределении арматуры, толщина плиты может уменьшаться до 150, и даже до 120 мм.

Источник: https://idei-dizajna.ru-land.com/stati/kakoy-tolshchiny-dolzhna-byt-plita-monolitnogo-fundamenta-vvedenie

Максимальная длина фундаментной плиты. Область применения и особенности расчета

Основное назначение – использование в качестве основания на слабых грунтах с предельным значением несущих способностей до 2.5 кг/см2. Сюда попадают пески – пылеватые и средней плотности, глины и суглинки пластичные, торфяные и увлажненные грунты. Причем именно уровень влажности грунта во многом определяет его несущие способности – при намокании он буквальноплывет, теряя свои прочностные свойства. Поэтому, дренажу, гидроизоляции и отмостке отведена важная роль при обустройстве этого вида основания.

Надежная гидроизоляция – важная составляющая любого фундамента

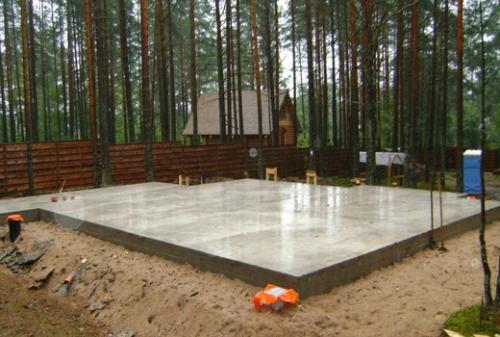

В качестве одного из достоинств часто приводят аргумент, что монолитную плиту можно сделать своими руками. Но если даже не рассматривать вопросы выбора типа бетона и параметров арматурного каркаса, остается такой важный этап, как расчет размеров плиты. И если с площадью есть определенная ясность (размер дома плюс с каждой стороны небольшой запас), то толщину плиты рассчитать непросто.

Рекомендованный диапазон толщины плиты фундамента для малоэтажного строительства лежит в пределах 10-40 см.

Но в этот диапазон входит илегкая постройкав виде гаража или летней кухни, и двухэтажный дом с мансардой. Если сделать плиту недостаточнотолстойили выбрать не ту толщину армирующего прутка (или размер ячейки), то она не сможет выдержать совокупной нагрузки. Излишний запас прочности приводит к удорожанию и без того недешевого основания, а избыточный объем бетонирования утяжелит всю конструкцию, и уже грунт может не выдержать совокупную нагрузку.

Есть еще один вариант с диаметрально противоположной сферой применения – плиту обустраивают на скальных и крупнообломочных грунтах с очень высокими несущими свойствами. В этом случае она скорее выравнивает площадку под строительство, а не перераспределяет нагрузку от конструкции.

Толщина плиты под каркасный дом. Плитный фундамент в каркасном строительстве

Использование плитного фундамента становится достаточно универсальным, так его используют практически на любых видах почвы и при строительстве домов разного типа. Под каркасный дом также используется этот вид основания, а реализуется оно в простом технологическом процессе. Это может быть одноэтажный дом, тогда применяется плита с ребрами, для придания большей жесткости конструкции.

Плюсы и минусы

У использования плитного фундамента есть недостатки и преимущества, которые показывают себя как процессе строительства, так и в итогах работы.

Плитный фундамент для каркасного дома и его преимущества:

• Надежность. Плита под каркасный дом с применением правильной технологии выдержит как морозы, так и жаркую погоду. А обустройство дренажной системы спасет конструкцию от влаги.
• Универсальность. Практически на любой почве получится обустроить плитный фундамент для каркасного дома. Работать получится как на рыхлой и влажной поверхности, так и на жесткой, сухой земле.
• Распределение нагрузки. Нагрузка на конструкцию распределяется равномерно, и нет мест, где строение перегрузило бы фундамент и приводило к трещинам на поверхности или на стенах.
• Ровный пол. Если выровнять верхний слой цемента, то не нужно будет заливать пол черновым составом, так как поверхность будет готова к чистовым работам, будь то ламинат, паркет или утеплитель.
• Не ломается из-за движений грунта. Конструкция равномерно принимает движения в грунте и распространяет вибрации по всей площади, тем самым избегая трещин и просадок.

Есть другие преимущества, которые люди находят для себя в этом виде строительства.

Несколько недостатков строительства плитной конструкции:

• Стоимость. Даже для одноэтажного дома стоимость покажет достаточно большие числа, так как в область затрат входит бетон, арматуры, работа техники, пленка, гидроизоляционный слой и некоторые другие предметы.
• Подходит не везде. Если участок находится под наклоном, то обустроить дом на плитном фундаменте не получится, и нужно будет выбирать один из других вариантов конструкции.
• Обустройство подвала. Чтобы обустроить подвал, плиты фундамента нужно будет класть под ним, что обеспечит его дополнительной нагрузкой. В соответствии с этим слой становится толще, а значит, и раствора понадобится больше.
• Сезонное строительство. Монолитная плита с высоким коэффициентом прочности получится, если раствор был залит летом, при температуре примерно 20 градусов. Зимой проводить строительство не получится.

Важно! Большая часть недостатков может быть не замечена при строительстве на ровной почве и в летний сезон.

Источник: https://idei-dizajna.ru-land.com/stati/tolshchina-monolitnoy-plity-fundamenta-informaciya-po-naznacheniyu-kalkulyatora

Толщина монолитной плиты для двухэтажного дома. Порядок расчета

Итак, расчет монолитной плиты фундамента начинается с детального расчета величины подушки из песка. Именно это является важным этапом, поскольку позволяет создать надежную основу для заливки бетона. Что касается песка, то обычно здесь используют мелкозернистый горный песок, поскольку он недорогой и приемлем для подсыпки. Что касается толщины подушки из песка для монолитной плиты фундамента дома, то она варьируется в значении от 20, до 60 см.

Важным моментом укладки подложки из песка является то, что ее необходимо утрамбовать. Для этого используют специализированный инструмент, такой как виброплита. Специалисты рекомендуют поливать песок, что по итогам позволит ему еще лучше уплотниться. Это увеличит несущую способность основания. Но, последнее может отнять вплоть до 1 см толщины, что является абсолютно нормальным явлением.

Важным этапом является то, что поверх подушки рекомендуют засыпать щебень. Величина подушки из щебня равна значению от 5 до 10 см. Фракция щебня может быть небольшой, где идеально подойдет фракция 5-20. Основание после засыпки должно получиться идеально ровным относительно горизонтальной плоскости. Подушку из щебня тоже рекомендовано уплотнить.

Что касается глубины, то этот критерий зависит от типа грунта. Если недалеко от поверхности земли располагается грунтовая вода, которая может навредить бетонному основанию, то в глубину, подушку стоит делать не менее 60 см. Если грунтовые воды далеко, грунт сам по себе плотный, то достаточно разместить подушку на величину до 20 см, включительно. Толщина каждого слоя монолитной плиты фундамента рассчитывается индивидуально.

Следующим этапом можно считать расчет арматуры. Здесь определяется не только общее количество металла, но и диаметр прута, шаг между прутьями, решается возможность использования сетки. Арматуру рекомендовано связывать минимум в два слоя, где первый проходит на расстоянии 5 см от подушки из песка, а второй не доходит до верхней точки основания будущей монолитной плиты, также на 5 сантиметров. По итогу заливки у нас получится то, что арматура будет находиться внутри монолитной плиты. Каркас арматуры вяжут из прута при помощи сварочного аппарата или вязальной проволоки, с шагом не более 50 мм.

Специалисты больше склоняются к использованию вязальной проволоки, потому что ее применение позволяет арматуре немного «играть» во время пучения грунта, что исключит ее разрыв, как это бывает в случае со сварочным соединением.

Далее приступают к расчету самой плиты. Здесь крайне важно выдержать высоту ее подъема, которая не должна быть меньше 150 мм. Такая плита подойдет для легких, ненагруженных домов из каркасного материала или бревна. Что касается двухэтажных домов с плитными перекрытиями, то здесь величина плиты должна быть не менее 25 см. Редко основание заглубляют на величину промерзания, поскольку это чревато излишним вложением денежных средств в проект. Предлагаем рассмотреть калькулятор расчета толщины монолитной плиты фундамента в рамках отдельного заголовка.

Минимальная толщина фундаментной плиты снип. Порядок расчета фундамента

Для того, чтобы правильно рассчитать толщину всех элементов фундамента под строительство дома, необходимо действовать поэтапно. Первое с чем необходимо определиться — это песчаная подушка .

Функция песчаной подушки состоит в том, чтобы оберегать основание от воздействия на него излишней влаги и подземных вод. Кроме того, песок, прессуясь, создает крепкий почвенный слой. По общим строительным нормам под монолитную плиту фундамента всегда делается песчаная подушка. Чтобы произвести расчет ее высоты, нужно учитывать:

• Высота может колебаться в размерах от 15 до 60 сантиметров и будет зависеть от глубины промерзания почвы на земельном участке, где происходит строительство дома, типов и глубины расположенных почв, которые преобладают в регионе, наличие подземных вод;
• Песок необходимо хорошо утрамбовать, для чего его, после засыпки, необходимо несколько дней поливать водой. Это может компенсировать пару сантиметров при усадке;
• Некоторые специалисты рекомендуют поверх песка насыпать слой щебня мелкой фракции, толщина которого не должна превышать 5-10 сантиметров от общей высоты песчаной подушки.

Исходя из этого, можно прийти к такому выводу. В местах, где глубина промерзания грунта высокая (более 1 метра), имеются подземные воды, а почвы нестойкие и подвергаются постоянному пучению, то толщина песчаной подушки должна быть до 60 сантиметров. В местах с меньшей глубиной замерзания почвы, при отсутствии грунтовых вод и наличии плотных слоев почвы, можно сделать подушку от 20 до 30 сантиметров. Получив данные размеры, можно произвести расчет количества необходимого материала.

Следующий этап это расчет количества арматуры , которая понадобится для армирования бетона. Общие правила определения количества арматуры на квадратуру описаны в данной статье . Стоит отметить, что такая сетка должна быть выполнена в два слоя. Расстояние между ними составляет не более 50 миллиметров. То есть основание будет состоять из двух секций арматурной сетки.

Далее производим расчет плиты . Минимальная толщина плиты должна составлять не менее 150 миллиметров, но размер может быть увеличен если глубина промерзания почвы более 1 метра. По общим правилам бетон должен не только залить слои армирующей сетки, но и выступать за них по 50 миллиметров как вверху, так и внизу. Плюс в общие параметры фундамента добавится песчаная подушка.

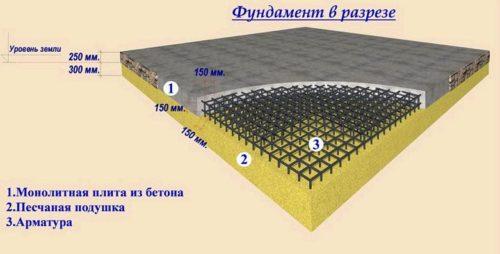

Устройство монолитной плиты в разрезе.

Для правильного расчета толщины всех элементов фундамента под строительство дома, необходимо действовать поэтапно.

Порядок расчета фундамента

1. Определение песчаной подушки

Функция песчаной подушки состоит в том, чтобы оберегать основание от воздействия на него излишней влаги и подземных вод. Кроме того, песок, прессуясь, создает крепкий почвенный слой.

По общим строительным нормам под монолитную плиту фундамента всегда делается песчаная подушка.

Чтобы произвести расчет ее высоты, нужно учитывать:

• глубину промерзания грунта
• наличие подземных вод
• качество почвы

Исходя из этого, можно прийти к такому выводу:

• В местах, где глубина промерзания грунта высокая (более 1 метра), имеются подземные воды, а почвы нестойкие и подвергаются постоянному пучению, то толщина песчаной подушки должна быть до 60 сантиметров.
• В местах с меньшей глубиной замерзания почвы, при отсутствии грунтовых вод и наличии плотных слоев почвы, можно сделать подушку от 20 до 30 сантиметров.

Получив данные размеры, можно произвести расчет количества необходимого материала.

Расчет количества арматуры

Следующий этап это расчет количества арматуры, которая понадобится для армирования бетона.

Общие правила определения количества арматуры на квадратуру описаны в данной статье.

Стоит отметить, что такая сетка должна быть выполнена в два слоя.

Расстояние между ними составляет не более 50 миллиметров.

То есть основание будет состоять из двух секций арматурной сетки.

Расчет плиты

Далее производим расчет плиты.

Минимальная толщина плиты должна составлять не менее 150 миллиметров, но размер может быть увеличен если глубина промерзания почвы более 1 метра.

По общим правилам бетон должен не только залить слои армирующей сетки, но и выступать за них по 50 миллиметров как вверху, так и внизу.

Плюс в общие параметры фундамента добавится песчаная подушка.

Минимальная толщина монолитной плиты. Расчет монолитного перекрытия, калькуляторы

Самостоятельно рассчитать и сконструировать монолитное перекрытие можно, вооружившись СНиПами, пособиями и учебниками, но лучше доверить это ответственное занятие инженеру.

Указанный тип перекрытия сложен по входящим условиям (расположению несущих стен, колонн, выбору армирования, типа опирания). Занести все эти данные в простой online-калькулятор практически невозможно.

Все калькуляторы на строительных сайтах предоставляют упрощенный расчет, результатом которого мы получим только примерное количество и вес необходимых материалов.

Фото: Заливка монолитного перекрытия из "рюмки"

Какие начальные параметры необходимы для расчета монолитного перекрытия ??

• Расчетная схема (может быть однопролетной либо многопролетной).
• Конструктив (монолитное перекрытие может быть сплошным, ребристым, пустотным, высота перекрытия)
• Вид опирания (жесткое защемление, шарнирное, свободное)
• Направление пролета (опирание по периметру, на 3 или 2 стены)
• Проектная нагрузка на перекрытие

Комбинации этих входящих условий могут приводить к совершенно разным итогам расчетов, армированию, марке бетона, конструктивным решениям узлов.

Важно знать

Выбор толщины плиты перекрытия в первую очередь зависит от пролета, вида бетона и типа опирания.

Минимальная толщина монолитной плиты перекрытия при свободном опирании равна 1/30 от длины пролета.

Так например, при пролете 6 метров для тяжелого бетона получим минимальную толщину плиты 20см.

На практике это значение для пролета 6 метров является избыточным, так как плита опирается жестко на 3-4 стены и работает в нескольких направлениях.

При жестком защемлении и работе плиты в двух направлениях минимальная толщина плиты будет меньше (для 6 метрового пролета толщина от 12 до 18 см ). Можно ориентироваться на эти значения при строительстве частного дома.

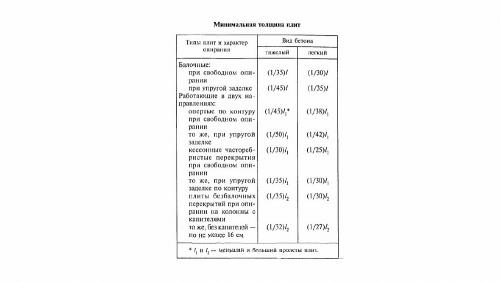

Таблица: Минимальная толщина монолитной плиты перекрытия

Полученная минимальная толщина плиты не является итогом проектирования, далее следует учесть нагрузки и рассчитать армирование.

Полезным будет также ознакомиться со схемами армирования железобетонных заводских плит перекрытия на необходимых вам пролетах.

Следует учитывать, что сборные плиты легче за счет пустотности, но работают в худших условиях чем монолитное перекрытие, т.к. опираются свободно без упругого защемления и армируются только в одном направлении. По этой же причине рабочая арматура в них расположена снизу.

Важно знать

Выбор армирования монолитных перекрытий производят по расчету плиты на изгиб, для чего собираются нагрузки, определяется высота перекрытия и тип защемления.

В начале находят изгибающий момент плиты, далее подсчитывают необходимую площадь сечения арматуры, исходя из ее прочностных характеристик.

Арматура для монолитных перекрытий применяется следующих классов: A300 –в качестве конструктивной, A400 и А500 –в качестве рабочей.

Фото: Коммуникации внутри железобетонного перекрытия

При расчете армирования учитывается , что рабочая арматура, противодействующая изгибаемому моменту расположена на толщину защитного слоя дальше от края плиты.

Важно знать

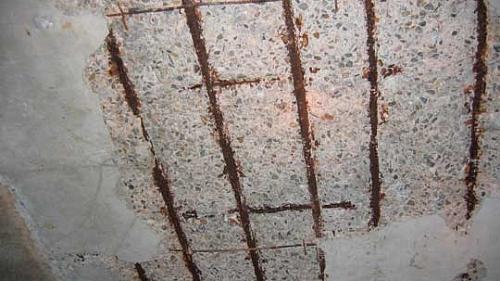

Толщину защитного слоя монолитного бетонного перекрытия принимают не менее 20 мм, для влажных помещений 25мм.

Толщина защитного слоя бетона влияет на срок службы железобетонного перекрытия, предотвращая коррозию арматуры.
