Канализационный колодец на даче. Виды канализации с септиком

Канализация на даче с септиком, как уже говорилось, это несколько подходов к утилизации нечистот.

С фильтрующим колодцем

По сути, это два колодца, чаще из железобетонных колец, которые соединены между собой переливом. Обычно для этого используют пластиковую трубу диаметром 100 мм. Принцип работы септика этого типа заключается в том, что в первый колодец поступают из дачи стоки, где они разделяются на тяжелые частицы и воду. Первые оседают на дно колодца, где перерабатываются бактериями в активный ил. Кстати, неплохое удобрение для сада и огорода.

Канализационный колодец на даче. Виды канализации с септиком

Очищенная вода при заполнении колодца по переливу перетекает во второе железобетонное сооружение. Здесь происходит окончательная очистка воды за счет ее проникновения в грунт, который и удерживает мелкие частицы нечистот.

Устройство септика на даче с фильтрующим колодцем

Поэтому первый колодец сооружают герметичным. Основная задача – не дать стокам проникнуть в грунт, чтобы их не загрязнить. Поэтому под кольцами устанавливают готовый бетонный блин или заливают днище бетоном с армированием. Обязательно проводят герметизацию стыков между кольцами.

Второй колодец наоборот делают с минимальной герметизацией. Чаще для этого используют специальные железобетонные кольца с множеством отверстий. Днище не устанавливают. Дно засыпают щебнем и песком, которые используются в качестве фильтрующих материалов. То есть через этот колодец очищенная вода должна уйти в грунт. Дополним, что можно первый колодец из бетонных колец не возводить. Вместо этого сооружения можно поставить пластиковую герметичную емкость.

С полем фильтрации

Здесь вместо второго колодца сооружают поля фильтрации. Они собой представляют несколько выкопанных на глубину не менее 1 м параллельных траншей, которые засыпаются щебнем и песком с толщиною каждого слоя в пределах 20 см. Внутрь траншей укладываются перфорированные пластиковые трубы диаметром не меньше 100 мм, которые соединяются между собой в единую систему. Последняя соединяется с канализационным колодцем.

Трубы засыпаются щебнем и песком, а сверху грунтом. То есть частично очищенные стоки поступают по трубам в траншеи, где, проходя сквозь фильтрационный слой, проникают вглубь грунта. Очень эффективная система очистки. И чем длиннее траншеи или их количество больше, тем выше эффективность.

Со сбросом в сточную канаву

Канализация на даче этого типа является самой эффективной, потому что осветленная вода уже не представляет опасности в плане загрязнения окружающей среды. На выходе ее чистота составляет до 99%. То есть такую воду можно не только сливать в канаву, но использовать в качестве полива сада и огорода. Для этого используют готовые септики многокамерного типа. На рынке они представлены различными конструкциями от простых в виде резервуаров, разделенных на камеры стенками, в которых сделаны отверстия для перелива, и в виде сложного оборудования.

Схема сброса в сточную канаву

Последние чаще всего – это оборудование с подключением к сети переменного тока (к розетке), потому что утилизация нечистот производится с помощью аэробных бактерий. То есть тех, которые могут жить только при наличии кислорода. А значит, надо сами нечистоты обогащать воздухом. Поэтому в конструкции септика установлены компрессоры.

Основная часть моделей оборудования этого типа состоит из четырех камер, в каждой из которых загрязненная вода проходит определенный цикл очистки.

В первой камере происходит осаждение твердых тяжелых частиц.
Во второй вода смешивается с активным илом, в котором и живут бактерии.
В третьем отсеке происходит осаждение активного ила, который по днищу затем перетекает во второй отсек, а очищенная, но мутная вода перетекает в четвертую камеру.
В отсеке под номером 4 происходит окончательная очистка. То есть мельчайшие частички ила осаждаются на дно. После чего вода насосом выводится за пределы оборудования. Хотя бы в канаву или расположенный недалеко овраг.

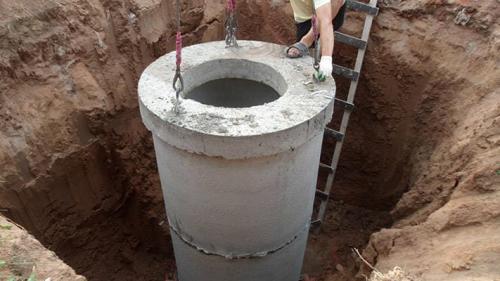

Установка канализационного колодца. Монтажные работы

Установка колодцев канализации выполняется в несколько этапов. Для примера можно рассмотреть сооружение из железобетонных колец.

Этап 1. Земляные работы.

Канализационный колодец из любого материала устанавливается в предварительно вырытый котлован. Его объем зависит от размеров сооружения. Небольшое углубление можно вырыть своими руками, котлован больших размеров роют экскаватором.

На этом же этапе готовят дно котлована. Для накопительного сооружения выполняют работы по следующей схеме:

Насыпают слой щебня толщиной 15-20 см, хорошо утрамбовывают.
Поверх подушки заливают бетонный раствор.

В случае с дренирующим дном цементным раствором заливают площадку по периметру обсадного кольца.

Этап 2. Сборка рабочей камеры.

Перед установкой в кольцах из железобетона делают отверстия. В них будут входить трубы, отводящие стоки канализации от бытовой техники и сантехнического оборудования.

Первое кольцо устанавливают с использованием бетона марки М100. В подготовленные отверстия вставляют канализационные трубы, заделывают образовавшиеся пустоты бетоном. Далее ставят обсадные кольца по очереди, заполняя щели цементным раствором.

Этап 3. Монтаж люка.

Люк – это одна из важных частей канализационного колодца. Через смотровое отверстие под люком откачивают нечистоты или осматривают внутренние трубы. Для монтажа люка выполняют следующие работы:

После установки последнего обсадного кольца все сооружение накрывают железобетонной плитой. В ней предварительно делают смотровое отверстие.
Кромки отверстия защищают от механических воздействий металлическим ободом.
В отверстие устанавливают чугунный люк.

Этап 4. Прокладка сточной трубы.

Грамотная установка канализационных колодцев предполагает правильно расположенные сточные трубы :

Отводящая труба заглублена не меньше 0,7 метра.
Правильный уклон сточных труб составляет 2 см на 1 метр.
Трубопровод, по которому стоки входят в колодец, должен располагаться выше отводящей трубы.

Этап 5. Герметизация сооружений.

Одним из критериев качественного выполнения монтажных работ можно назвать отсутствие неприятных запахов. Кроме того в герметичную конструкцию не проникают грунтовые воды, которые могут ускорить наполнение колодца нечистотами.

Герметизация накопителя выполняется по следующим правилам:

Участки, подлежащие герметизации, очищают от грязи, пыли.
Поверхность смачивают водой для повышения адгезии.
Для гидроизоляции колодца канализации используют влагостойкие мастики.

Правила устройства канализационных колодцев. Виды канализационных колодцев

Факторы, по которым классифицируются ревизионные камеры:

основная рабочая функция;
место установки;
материал конструкции.

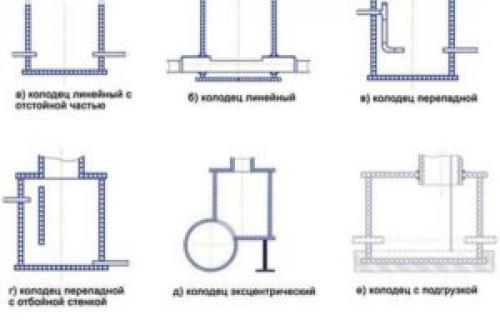

По основной функции различают такие виды колодцев для канализации :

Линейный – монтируют на прямых участках без перепадов в горизонтальном расположении. В нем есть только 2 отверстия (входное и выходное), расположенные напротив по одной линии. Прямой канализационный трубопровод наименее подвержен возникновению аварий. Необходимость в смотровом колодце на нем возникает, если длина превышает 35 м.
Поворотный – устраивают в местах, где подземные коммуникации меняют направление. Эти участки наиболее часто подвергаются деформации, засорам. Вход и выход в колодец находятся на одном уровне, но под углом. По правилам поворот не должен превышать 90°.
Узловой – используют в месте соединения нескольких трубопроводов. У него самые большие размеры. Патрубков бывает разное количество в зависимости от назначения узлового соединения. Здесь может происходить разделение одного впуска на несколько рукавов или 2-3 потока собираются в 1.
Перепадный колодец отличается сложной конфигурацией. В нем трубы переходят на другой уровень. Вход расположен выше, выпуск – ниже.

Разновидности канализационных колодцев.

Различия в функциональности и конструкции несильно сказываются на устройстве – все виды колодцев имеют много общего.

Для изготовления используют различные материалы. На смену традиционному камню и кирпичу пришли железобетон, пластик, чугун, сталь.

Бетонные камеры можно сделать своими руками или воспользоваться стандартными деталями. Элементы готовых изделий устанавливаются, затем герметизируются.

Бетонный колодец хорошо противостоит давлению земли, но служит до 20 лет. Под постоянным воздействием сточных вод он постепенно разрушается.

Современная замена бетону – полимеры. Это прочные и герметичные гофрированные резервуары. Иногда используют отрезок пластиковой трубы большого диаметра. Чтобы она не деформировалась, защищают металлической сеткой.

Чугун долговечный, используют для смотровых колодцев многоэтажных домов. Применение для частной канализации затруднено сложностью монтажа из-за большого веса.

Промежуточный канализационный колодец. Канализационный колодец — виды и устройство

Что из себя представляет канализационный колодец и какой вариант лучше выбрать? Рассмотрим всё по порядку.

Монтажные работы и процесс планирования не вызовет трудностей. Важно лишь придерживаться определенных правил и нормативов СНиП, предъявляющих список требования к используемым в работе материалам и непосредственно процессу установки.

Кроме того, по окончании монтажа могут приехать специальные государственные службы, проверяющие соблюдение требований СНиП. В случае выявления несоответствий, собственник участка обязать перестроить канализационный колодец, его устройство и схему согласно правилам. За отказ гражданин может быть привлечен к административной ответственности и наказан денежным штрафом.

Перед оборудованием канализационного колодца следует изучить их виды и правила монтажа.

С какой целью используется канализационный колодец?

Представить жизнь современного человека без канализации практически невозможно. И абсолютно не важно, идет разговор о жизни в крупнонаселенном городе или небольшом дачном коттедже за пределами населенного пункта. Роль канализации заключается в выведении отходов, утилизировать которые без такой системы не представляется возможным.

Каждая сточная система, наравне с другими инженерными коммуникациями, нуждается в периодическом обслуживании и проверке работоспособности. Когда происходит засорение системы, то избежать аварийного вмешательства нереально. Именно для получения легкого и быстрого доступа к проложенным в грунте трубам и иным деталям и предназначается канализационный колодец.

Многие граждане уверенны, что люки на городских улицах располагаются в хаотичном порядке. Такое мнение ошибочно, так как их размещение регламентируется СНиПом, содержащим специальные нормативы, типы сооружения, а также требования к обустройству и последующему обслуживанию.

Типы канализационных колодцев

Устройство канализационного колодца по своему функциональному назначению:

Смотровой;
перепадный;
поворотный;
накопительный;
фильтрационный.

Как выкопать канализационный колодец. Размеры конструкции

Установка канализационного колодца на участке осуществляется в течение нескольких дней. Перед определением объема сооружения следует выяснить, какой колодец будет установлен в определенном месте. Если устраивается накопительная конструкция, лучше сделать ее довольно большой. Это обеспечит более редкую прочистку.

Однако внушительный объем предполагает наличие большого количества нечистот. Времени на очистку сооружения будет уходить намного больше, чем в случае с маленьким баком. Для точного определения размера колодца следует рассчитать его показатели по специальной формуле, в зависимости от размеров дома и количества проживающих в нем человек.

Внимание! Расход воды и объем колодца также зависит от объемов потребления воды и определенные условий пользования канализационной системой.

Стоит учесть средние данные:

Можно говорить, что на 1 человека в среднем получается около 150 л сточных вод в сутки.
Если в доме проживает семья из 4 человек, объем сточных вод будет равен 700 л. Однако такие показатели не учитывают частое использование приборов, которые потребляют воду.
Колодец должен быть такого размера, чтобы учесть минимум потребления за 3 суток. Для семьи из 4 человек его объем следует сделать равным 2,5 м³.

Стоит обратить внимание, что при частом приглашении гостей следует учитывать дополнительные траты воды. Также необходимо помнить, что уровень сточных вод не должен доходить до отметки 1 м от верхнего края конструкции. Если не следить за уровнем сточных вод, они могут запросто перелиться.

Поворотные и узловые колодцы выполняются меньших размеров. К примеру, перепадная конструкция будет выполняться такого размера, чтобы учесть высоту перепада. Чем сильнее будет выполнен перепад, тем большим размером должен обладать колодец. Однако есть определенное ограничение – выполнять его глубже 3 м не стоит. Это связано с тем, что прочистка конструкции в таком случае будет сильно затруднена.

Источник: https://cabel-electro.ru/novosti/vykopat-kolodec-svoimi-rukami-vybiraem-mesto

Канализационный колодец размеры. Размеры железобетонных (ж/б или жби) колодезных колец. Таблицы согласно ГОСТ. Технические характеристики

Обустройство канализации и колодца – это обязательное условие в частной и многоэтажной застройке. К таким сооружениям предъявляются определённые требования, поэтому они должны полностью соответствовать санитарно-гигиеническим нормам. Кроме того, устраивая колодец очистную систему для загородного дома, любой человек рассчитывает, что сооружение прослужит не один десяток лет, служа верой и правдой.

Поэтому оптимальным решением при выполнении таких работ будет установка бетонного кольца. Это изделие из прочного и долговечного материала, способное прослужить практически вечно, при условии, что кольцо правильно подобрано, монтаж выполнен с соблюдением всех требований. Поэтому имеет смысл рассмотреть особенности бетонных колец, разобраться в размерном ряде и способах установки.

Какие бывают кольца. Виды и назначение

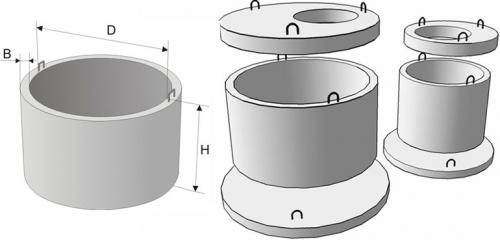

Колодезные кольца – это железобетонные конструкции круглой формы, применяемые для обустройства инженерных коммуникаций, заглубляемых ниже уровня земли. В зависимости от сооружаемой конструкции, применяются следующие виды колец:

, выполняется армирование.

Технология производства

Изготавливают кольца для колодцев из жёсткого бетона, который заливается в опалубку. Нужно уточнить, что предварительно делают армирование из стальной проволоки, диаметром . На противоположных концах конструкции устанавливают два вертикальных стержня, которые выполняют функцию ушек для подъёма кольца.

Форма уплотняется при помощи вибрации, чтобы исключить образование пустот. Опалубку снимают через сутки после заливки бетона. После этого готовые изделия складируются на открытых площадках. Отпускная прочность кольца ( ) набирается примерно через . Полная прочность бетона достигается спустя .

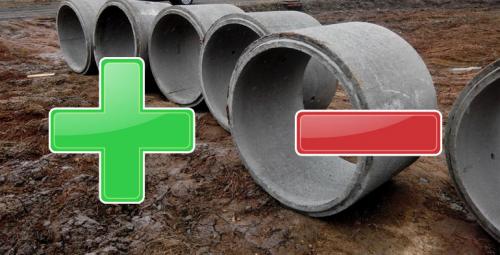

Достоинства и недостатки колец из железобетона

Не секрет, что любой строительный материал имеет свои сильные и слабые стороны. Эта особенность относится и к готовым изделиям. Бетонные кольца кажутся идеальными, но даже они не лишены некоторых недостатков.

К неоспоримым преимуществам ЖБ-колец можно отнести следующее:

Широкий размерный ряд.

Возможность быстро обустроить систему водопровода и канализации.

Высокая герметичность: плотное прилегание швов исключает попадание внутрь конструкции грунтовых вод.

Длительный срок эксплуатации: армированный бетон нейтрален к любой среде, поэтому может прослужить не менее 100 лет .

Жёсткость конструкции: колодцы из бетонных колец можно монтировать даже на нестабильном грунте.

К явным недостаткам относятся такие моменты:

Габариты и вес: установить бетонное кольцо невозможно без использования строительной техники, что несколько «утяжеляет» стоимость монтажа.

Отсутствие мобильности: перенести такой колодец очень трудно.

Можно заметить, что положительных особенностей больше, этим и объясняется стабильно растущая популярность бетонных колец.

Маркировка согласно ГОСТ. Как правильно прочитать условные обозначения

На каждом железобетонном кольце имеется маркировка, которая определяет сферу применения изделия. Условные обозначения соответствуют нормам ГОСТ, выглядит это так:

КЛК – изделия, предназначенные для обустройства водостока и городских ливневых канализаций.

КВГ – кольца, применяемые для монтажа газопровода и водопроводных колодцев.

КО – опорное кольцо, образующее фундамент колодца.

КС – стеновые модели, устанавливаемые на ограниченных пространствах.

КФК – дренажные системы и сети коллекторов.

Помимо этого, маркировка колец содержит и числовые обозначения.

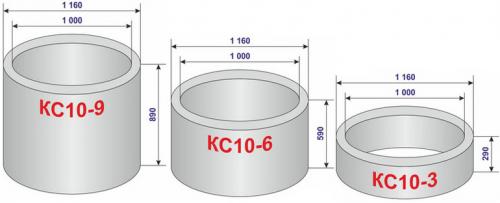

Стандартные размеры железобетонных колец

Бетонные кольца представлены весьма разнообразным размерным рядом. Стандартные размеры изделий выглядят так:

Благодаря таким типоразмерам, подобрать кольца для обустройства индивидуальной системы водоснабжения не составляет труда.

Канализационный колодец в частном доме. Требования

Диаметр колодца зависит от того, потребуется ли в него опускаться для ревизии и ремонта или нет. Если спуск необходим, то есть глубина более метра диаметр колодезной трубы должен быть минимум метр. Это необходимо, для свободного доступа к трубам.

Вся система канализации заканчивается накопительными колодцами или фильтрационными.

Люди привыкли их называть канализационными колодцами, по сути они ими не являются – это септики.

Все правила установки канализационной системы для частных домов прописаны в СНиП 2,04,03-85

Для монтажа ревизионных колодцев в частном секторе в своем большинстве используются пластиковые трубы с большим диаметром.

Все смотровые колодцы должны закрываться крышкой. Иметь герметичное дно. Места прохождения труб, также обрабатываются герметиком. Если устанавливаются не глубокие колодцы, их глубина может быть всего 50-60 см, то с монтажом вопросов не возникает.

В месте соединения, поворота, перепада труб, организуется котлован требуемого размера.

Дно устилается щебнем.

Утрамбовывается.

В колодезной трубе делаются отверстия под трубы.

Колодец с дном устанавливается в котлован. Если дно отсутствует, то делается стяжка, после опускается труба и место стыковки обрабатывается герметиком или битумной мастикой.

Производится монтаж труб.

В случае глубокого залегания труб, потребуется большой котлован.

При установке необходима лестница.

Важно!

Все трубы прокладываются ниже уровня промерзания грунта, под уклоном от жилого строения к септику.

Рекомендуемый уклон 2-3 см на погонный метр.
