Как сделать самодельную бетономешалку. Из молочной фляги

Как сделать самодельную бетономешалку. Из молочной фляги

Простейшую ручную бетономешалку можно сделать имея обычную металлическую флягу (раньше в таких молоко продавали). Еще нужны будут обрезки труб или другой какой металлолом. Конструкция проста, такая бетономешалка своими руками реализуется за пару часов. Основное — сварить раму. Сборка самой бетономешалки займет от силы пару десятков минут.

Конструкция ручной бетономешалки из молочной фляги

Изготавливаете станину, из круглой трубы выгибаете ручку. В верхней части станины привариваете две водопроводные муфты (например). Их внутренний диаметр чуть больше диаметра трубы, используемой для ручки. Трубу пропускают через флягу, приваривают к корпусу.

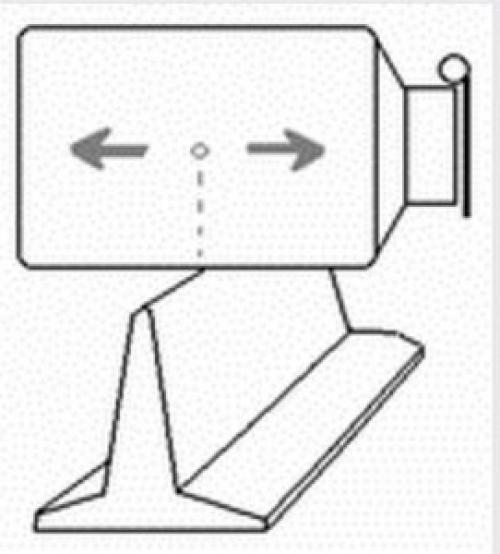

Как найти центр тяжести

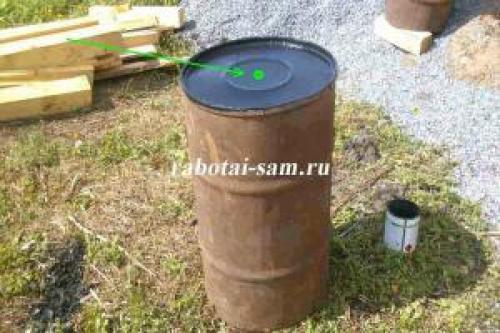

Чтобы бочка крутилась легко, надо найти центр тяжести. Для этого ее можно положить на какой-нибудь тонкий предмет, и перемещая вперед/назад, найти этот самый центр. Вот через него и надо будет пропустить ручку. Пропустив ручку, ее крепят к стенкам корпуса. Вот тут могут возникнуть сложности: фляги обычно делают из алюминиевого сплава, а ручка может быть из стали. Соединить из при помощи сварки не удастся. Единственный доступный выход — холодная сварка. Он вполне себе реален. Остальные режимы — с биметаллическими прокладками или аргонно-дугоавя сварка в домашних условиях не реализуются. Еще один выход — на ручку приварить пластины, которые приклепать к бокам фляги.

Чтобы ручка не сильно люфтила и не вывалилась при работе, к ней с обоих сторон от муфты приваривают гайки.

В общем, это все изготовление ручной бетономешалки своими руками. За один замес в 40 литровом бидоне можно получить 2,5-3 ведра раствора. Для использования на даче или на участке возле дома (без стройки) более чем достаточно.

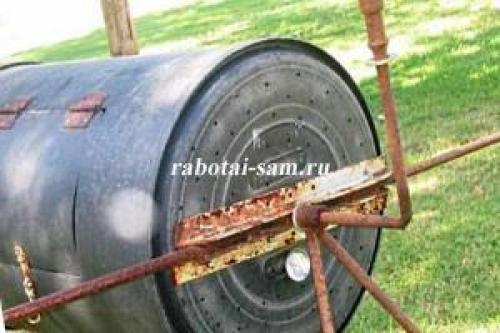

Если бидона нет, можно приспособить бочку (толстостенную). Тогда пропадает проблема со сваркой ручки, но придется придумать систему фиксации крышки. Можно сделать нечто похожее на ту, которая имеется у бидона.

В видео — пример ручной самодельной бетономешалки из молочной фляги. Конструкция немного другая, но не слишком отличается. Есть интересная идея — внутри емкости к трубе приварены рассекатели, которые ускоряют перемешивание.

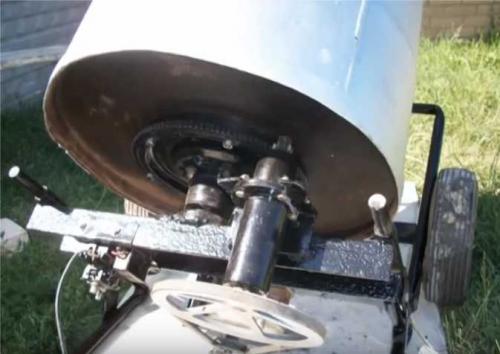

Самодельная бетономешалка с электроприводом. Механические смесители

Самодельная бетономешалка своими руками механического типа внешне очень похожа на гравитационную. Главное различие находится у нее внутри.

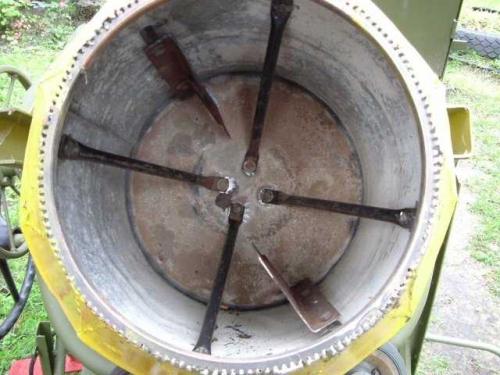

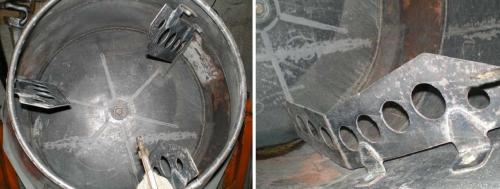

Это направляющие и рассекающие лопасти, приваренные к внутренним стенкам емкости. Они направляют падение переворачиваемых пластов, рассекая их при этом на отдельные части.

В этом случае сметь будет получаться более качественной и за более короткое время. Наличие лопастей изменяет сам принцип гравитационного перемешивания. Поэтому рабочую емкость можно располагать не только горизонтально, но и под углом, что позволяет более рационально использовать объем бетономешалки и делает работу более удобной.

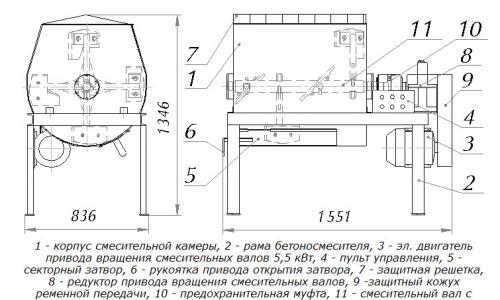

Схематическое изображение механического бетоносмесителя.

Кроме этого, рабочая емкость, установленная под углом к горизонту, уже не требует наличия закрывающейся герметичной крышки, а вываливание готовой смеси можно осуществлять через постоянно открытое отверстие, переворачивая саму рабочую емкость.

Изготовление рабочей емкости

В качестве рабочей емкости можно также использовать стальную бочку, к внутренним стенками которой следует приварить стальные лопасти под углом 30-35 градусов. Высота лопастей должна быть равна четверти диаметра бочки. Возможен вариант приварки лопастей к вращающему валу, проходящему внутри.

Более сложным вариантом будет изготовление емкости собственной конструкции, этакой самоделки. Для этого понадобится отрезок стальной тонкостенной трубы с толщиной стенки 2,5-3,5 мм, диаметром не менее 800 мм и длиной не менее метра.

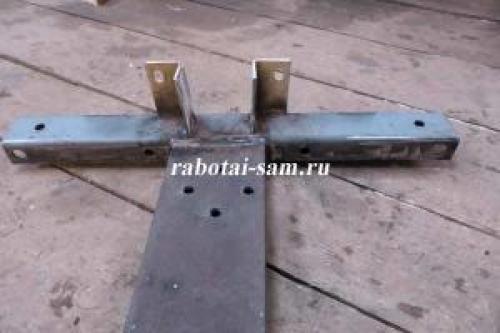

Опорную раму лучше всего изготовить из стальных профильных труб.

Одну сторону трубы заваривают стальным кругом. С другой стороны вырезают 4-6 треугольных сегментов, которые подгибают к середине и сваривают между собой. В итоге получается емкость, напоминающая грушу. Внутри груши приваривают лопасти, а по центру, с внешней стороны днища, — стальную ось для последующего закрепления приводного шкива.

Они менее подвержены изгибу, чем уголок, и имеют относительно небольшой вес. В конструкции рамы следует предусмотреть установку опорных колес, на которых будет лежать емкость, и площадку для установки электродвигателя.

Сама рама должна состоять из двух частей:

1. опорной, на которой будет держаться вся конструкция;
2. поворотной, на которую будет опираться рабочая емкость.

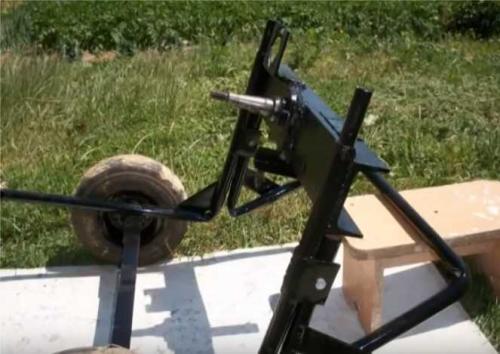

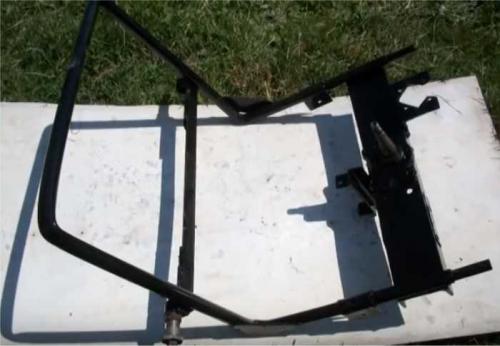

Опорная рама с ручкой и колесиками.

Опорная и поворотная части рамы соединяются между собой через короткие валы, закрепленные в подшипниках или втулках.

К одному из валов нужно приварить поперечную ручку для возможности наклона поворотной части рамы, а вместе с ней и рабочей емкости, которая будет лежать на раме, опираясь на колесики.

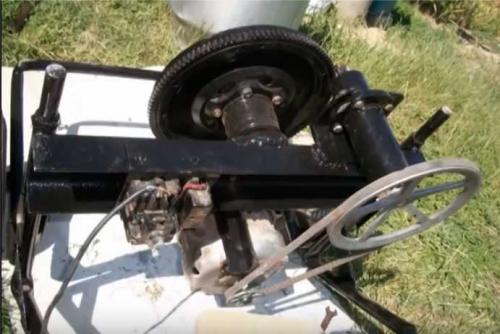

Привод механической бетономешалки

Привод для вращения миксера в устройствах такого типа встречается крайне редко и только при маленьком объеме рабочей емкости. Обычно для вращения используют электродвигатель, соединенный с миксером через ременную передачу.

Еще лучше соединять электропривод через редуктор, но сделанная своими руками бетономешалка в этом случае окажется слишком дорогой с точки зрения необходимых компонентов. В заводских конструкциях можно увидеть зубчатую передачу от двигателя, установленного сбоку от емкости, в месте наибольшего диаметра, но при самостоятельном изготовлении такое решение выполнимо только теоретически.

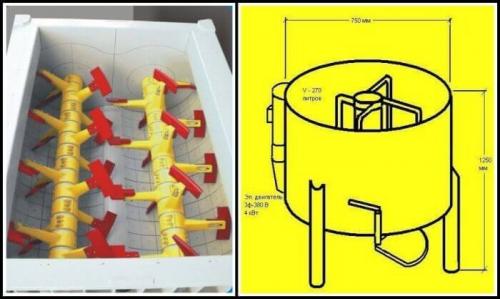

Самодельная бетономешалка руководство по изготовлению. Принудительное перемешивание раствора

По такому принципу действует строительный миксер или дрель со специальной насадкой – в раствор опускается венчик и вращаясь перемешивает его компоненты. Но подходят такие инструменты больше для гипсовых штукатурок – песок и цемент, особенно с добавление щебня, имеют гораздо больший вес, поэтому в лучшем случае просто не получится качественной смеси, а в худшем – делая раствор можно самому сжечь двигатель дрели или ее редуктор.

Для приготовления бетона используется несколько видоизмененная конструкция – через центр емкости проходит вал, на который насажены лопасти, перемешивающие компоненты смеси. Также хорошие результаты показывают рамочные смесители, которые разбивают комья раствора, превращая его в однородную смесь. Некоторые строители убеждены, что только такая мешалка для арболита сможет качественно приготовить арболитовый раствор.

Преимущества и недостатки

Этот способ показывает отличные результаты на производстве, но перед тем, как использовать его в домашних условиях, следует взвесить плюсы и минусы конструкции.

Преимущество есть только одно – такой бетоносмеситель выдаст максимально однородный раствор за минимальное время.

Недостатков у такого устройства гораздо больше:

• Сложность конструкции. Надо обеспечить герметичность места, где вал проходит через емкость для замешивания. От этого зависит, как часто понадобится замена подшипника, который обычно устанавливается в этом месте. Также надо уменьшать «мертвые зоны», которые находятся возле стенок емкости – лопасти или рама должны свободно вращаться, но при этом проходить достаточно близко от поверхности, чтобы не оставлять там не перемешанные части раствора.
• Нужны качественные детали. Бетонный раствор достаточно тяжелый сам по себе, а добавление в него щебня или других включений требует от бетоносмесителя дополнительных мощностей. Как итог, чтобы получилась хорошая бетономешалка, нужно вспоминать или осваивать основы сопромата.
• Конструкция не рассчитана на приготовление раствора включающего средние и крупные фракции щебня или керамзита – они попросту будут застревать между лопастями и стенками.
• Большой расход электроэнергии. Опять же все завязано на плотность и вес бетона, в котором будут вращаться лопасти. По этой же причине самодельная бетономешалка принудительного действия обязательно должна быть с двигателем – если пытаться вращать вал вручную, то с тем же успехом можно использовать лопаты.

Бетономешалка из маховика. Бетономешалка своими руками

Бетономешалка своими руками

Описание.

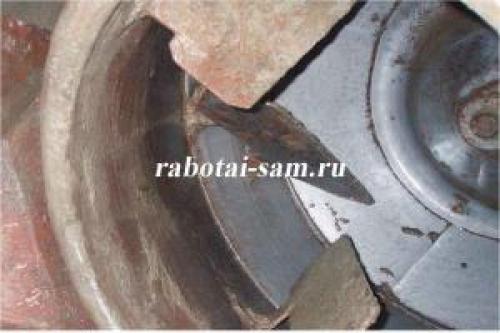

Всё очень просто. Самое главное в любом бетоносмесителе это редуктор. В предложенной конструкции на 90% он состоит из деталей от любого ВАЗ-Классика. А именно: ступица переднего колеса, маховик, бендекс. Найти эти б/у детали я думаю труда несоставит.

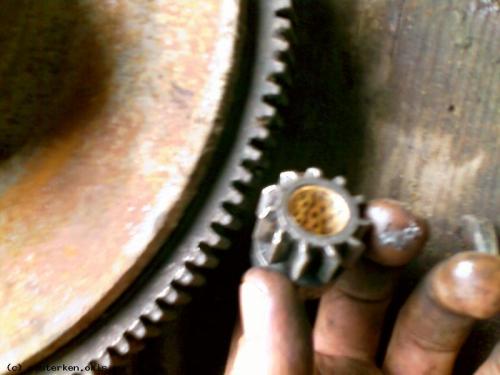

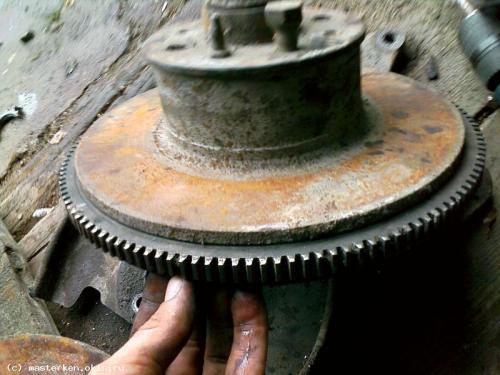

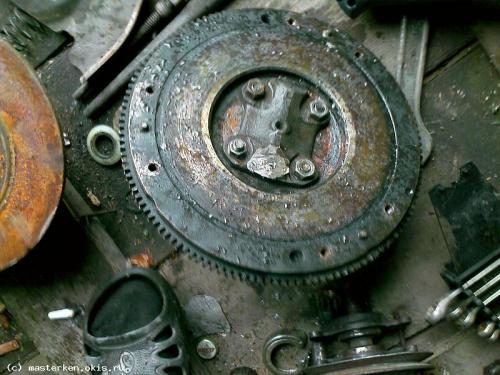

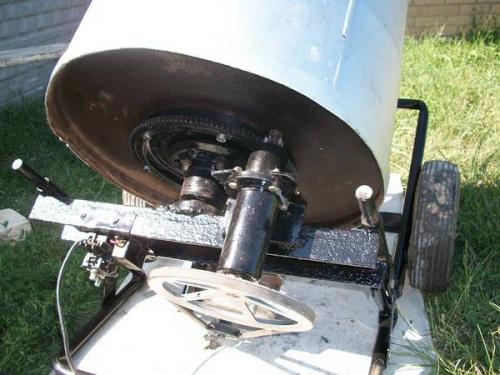

К маховику прикручиваем вал ступицы. Сама ступица не подвижна, она является основанием редуктора. А маховик с валом вращаются на подшипнике.

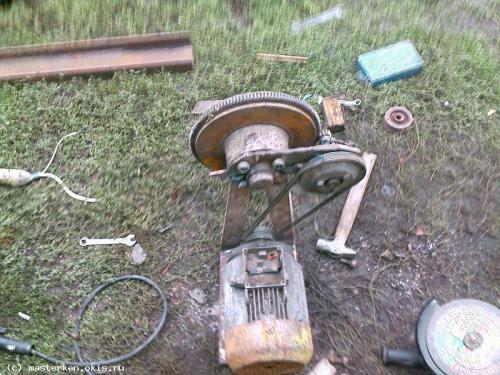

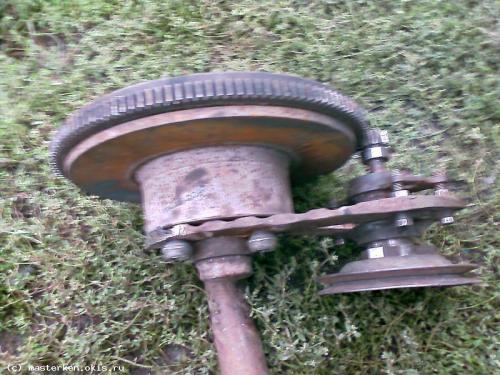

Теперь нужен какой-нибудь корпус с подшипниками и вал. Я такой нашёл у соседа в гараже. С чего он я так и не понял, но подошёл. С одной стороны вала приварил шестерню от бендекса, а с другой прикрутил шкив. Изначально шкив был от водяной помпы (на рисунке), но его пришлось заменить на больший, чтобы уменьшить обороты.

Эл. двигатель я поставил на 2,3 кВт, но можно и меньше, просто другого не было.

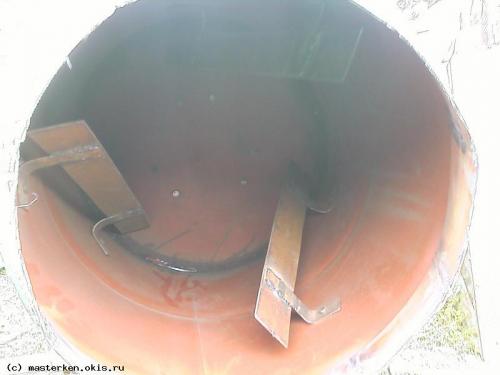

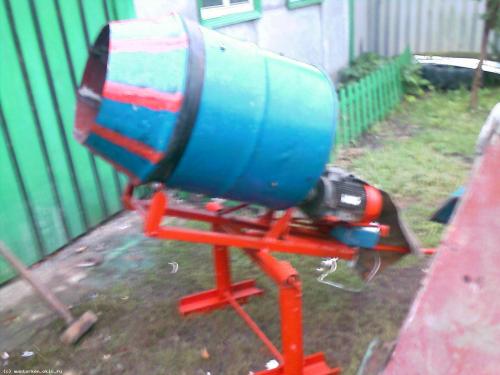

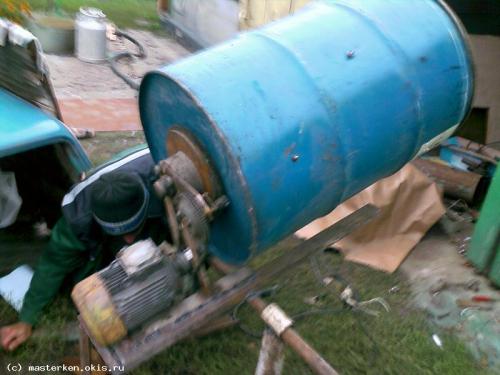

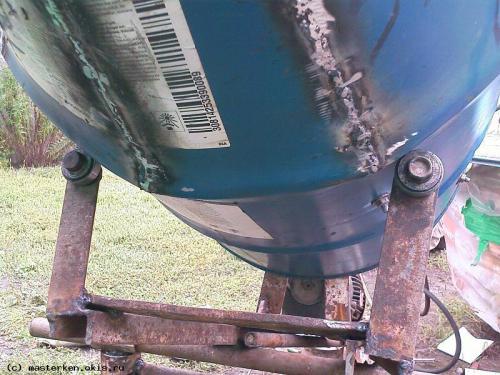

В 200 л бочке сделал лопасти. Сварил раму, опоры для бочки (2 подшипника) и вот результат:

Прошло более трёх лет с момента как я сделал эту бетономешалку, многие спрашивают: "работает ли она?" Работает и в настоящее время, только пришлось её не много изменить. Вместо подшипников (резали металл бочки), были поставлены ролики шириной около 5 см, диаметром 10см, а в остальном проблем не было. Так, что дерзайте, главное начать.

Несколько советов по конструкции. Лопости мешалки должны распологаться под углом так, чтобы при вращении смесь выталкивалась из бочки. При конструировании рамы самое главное выбрать центр тяжести, чтобы небыло опрокидования и в тоже время без особых усилий проходила выгрузка. Раму можно поставить на колёса, для транспортировки, если в этом есть необходимость. В маховике есть отверстия с уже нарезанной резьбой, через которые и закрепляем бочку.

Некоторые ваши письма:

Здравствуйте. А вот такой вопрос. Как вы прекрипили маховик к бочке? Переднюю часть бочки держат два подшипника. А заднюю часть что держет?

C уважением, Габиден Пт 31 Дек 2010 18:45:39

Ответ: В ступице от ВАЗа есть вал с коническим подшипником. Сама ступица прикручивается к раме бетономешалки (она не подвижна), в неё вставляется вал с коническим подшипником, который и является задней опорой бочки. К валу прикручиваем маховик (предварительно отрезав болгаркой уши крепления), а к маховику крепим болтами бочку. Бочка с валом вращается в ступице.

Sat, 01 Jan 2011 00:24:15 +0300 письмо от евгений калиниченко <ken1482>: > В ступице от ВАЗа есть вал с коническим подшипником. Сама ступица > прикручивается к раме бетономешалки (она не подвижна), в неё вставляется вал с > коническим подшипником, который и является задней опорой бочки. К валу > прикручиваем маховик (предварительно отрезав болгаркой на валу уши крепления), > а к маховику крепим болтами бочку. Бочка с валом вращается в ступице.</ken1482>

ВНИМАНИЕ! Напоминаем, что администрация Mail.Ru и владельцы других сайтов никогда не просят своих пользователей прислать им пароли от ящиков.
Компания Mail.Ru никогда не просит своих пользователей оплатить доставку подарков и призов.
Компания Mail.Ru никогда не просит своих пользователей отправить смс (в том числе и бесплатные) для возобновления или поддержания работы почтового ящика, а также для получения приза.
Будьте внимательны, не попадайтесь на уловки мошенников!

ВНИМАНИЕ! Данное письмо содержит потенциально опасный HTML-код, заблокированный системой безопасности.Возможно, оно отображается неправильно.

Я ПРОСТО ВАСТОРГЕ ОЧЕНЬ ХАРОШИЙ МОДЕЛЬ Я ТОЖЕ ТАКОЙЖЕ САМАДЕЛКИН А УВАС НЕТУ ЧЕРТЕЖА НА ВЕТРЕНУЮ МЕЛЬНИЦУ ЧТОБЫ ЭЛЕКТРОЭНЕРГИЮ ДАБЫВАТЬ?

Ответ: К сожелению, пока нет.

Это письмо можно открыть в приложении "". Приложение получит доступ к информации из этого письма.

Посмотрел как Вы сделали бетономешалку, очень интересно, теперь делаю свою. а так же вибростол и форму под бордюры. занимательное это дело, строительство.

C уважением, Иван

Сколько обаротов у вашего двигателя?

C уважением, Костя

здраствуйте. очень заинтересовала ваша бетономешалка. скажите а бочка обычная с тонкими стенками или толстостенная и дно у бочки укрепляли или так и осталось

C уважением, дима Сб 19 Мар 2011 14:58:43

Ответ: Здравствуйте Дима! Бочка обычная, тонкостенная. Дно не укреплял. Единственное, на бочку делал венец из армированной резины (используется в качестве транспортёрных лент на ленточных транспортёрах в с/х) под опорные колёса. На последнем фото венец из обычной резины - быстро изнашивается.

Источник: https://doma-otido.ru/stati/samodelnaya-betonomeshalka-tipy-samodelnyh-betonomeshalok

Самодельная бетономешалка из стиральной машины. Бетономешалка из стиральной машины своими руками

В перечень профессионального оборудования, применяемого в строительной сфере, входит бетономешалка. Каждому хоть раз приходилось иметь дело с бетоном, но при этом не было повода покупать такую дорогостоящую технику. Ведь всегда можно найти выход из ситуации и соорудить бетоносмеситель для дачи самостоятельно, используя для этого подручные предметы.

Назначение оборудования

Рабочий процесс заключается в том, что аппарат перемешивает раствор, чтобы придать ему нужную консистенцию.

Цемент, вода и песок, к которым могут добавляться и другие наполнители, используемые в производстве бетона, насыпаются в резервуар и перемешиваются. Кроме этого, с помощью бетономешалки можно поддерживать качественное состояние растворной массы в процессе строительных работ. Ведь бетон обладает свойством отстаиваться, что оказывает негативное воздействие на его качество.

Обратите внимание

А работа бетономешалки поможет выдерживать бетон в нужном состоянии, не позволяя воде подниматься вверх, а наполнителям опускаться на дно, превращаясь в набор материалов, выложенных слоями.
Чтобы не тратить деньги, многие изготавливают такие смесители самостоятельно.

Рассмотрим, как устроена бетономешалка из стиральной машины своими руками, сконструированная на дачном участке.

Из чего сделать бетономешалку?

В первую очередь следует заметить, что изготовить такой вид оборудования довольно просто. Вариантов для этого много, так что волноваться за результат не следует.

В полной степени воспроизвести устройство заводского варианта сложновато, но максимально приблизиться к оригинальному образцу возможно. Для выполнения работ потребуется:

емкость, в которой будет выполняться смешивание;

ось для вращения;

надежный двигатель, привод и основа, на которую все монтируется.

Ничего сложного нет. Необходимо только иметь умелые руки и хорошую смекалку, да и набор профессиональных инструментов не помешает.

Один из вариантов – использовать старую стиральную машинку

Не поверите, но из нее получается неплохой миксер для бетонного раствора, производительность которого довольно приемлема в домашнем строительстве. Для этого подойдут различные модели машинок, у которых активаторный элемент расположен на дне корпуса.

Но потрудиться все же придется – активатор снимаем, а взамен его устанавливаем новый вал подходящего размера.

На резьбовую часть, которая выходит в стиральный бак, на гайки фиксируются скобы в виде П-образных форм, изготовленные из металлических полос, вывернутых в виде лопастей под прямым углом.

Размеры таких элементов следует изготавливать по высоте машинки, размещать симметрично, чтобы не создавалось биение во время перемешивания. Скобы разрешается крепить перпендикулярно друг другу, чтобы посадочное отверстие сделать общим. Отверстие для слива воды следует заглушить.

Еще один важный элемент – двигатель от стиральной машины. Его вполне можно использовать в качестве мотора для другой емкости.
В работе по сборке вам понадобятся:

• старая стиральная машинка с вертикальной загрузкой;
• болгарка;
• сварочный аппарат;
• паяльник и электродрель;
• металлические уголки, можно старые;
• колеса небольших размеров.

Подготовив основание, следует проверить его на прочность и устойчивость. Если нет старого металла, воспользуйтесь деревянными брусами, скрепленными между собой при помощи шипов либо саморезов. Продумайте обустройство поворотной механики, с помощью которой будет легко управлять емкостью для замеса.

Некоторые особенности изготовления

При сборке самодельного агрегата в обязательном порядке проверяйте прочность каждого соединения.

Если под рукой не оказалось сварки, фиксацию отдельных элементов лучше выполнить с помощью болтов, которые будут держать не хуже сварных швов.
Отдельное внимание уделите установке двигателя и редуктора.

Проверьте емкость на герметичность. Для рабочего состояния бетономешалки лучше всего определить наклонный угол в тридцать пять градусов.

Важно

Все подвижные части устройства следует смазать, не забыв при этом про поворотный механизм. Так вы продлите период эксплуатации бетоносмесителя и обеспечите безаварийность.

Агрегат действительно немаловажный, часто в нем возникает необходимость на собственном подворье.

Источник: https://detali-interera.ru-land.com/stati/samodelnye-betonomeshalki-mehanicheskie-smesiteli

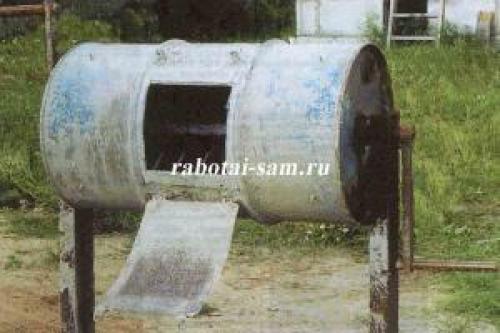

Ручная бетономешалка своими руками. Процесс изготовления самодельной бетономешалки своими руками

Начнем с бочки и ее внутренностей. Нам нужно посадить ее на ось, центрировать и сделать элементы внутри, которые будут максимально качественно смешивать бетон и делать однородную смесь, пригодную для строительных работ.

ШАГ 1 . С помощью сварочного аппарата или дрели нужно ровно по центру снизу и сверху бадьи сделать 2 отверстия, продеть через бочку металлическую ось 30 мм и хорошо обварить все, чтобы бочка была намертво прикреплена к валу.

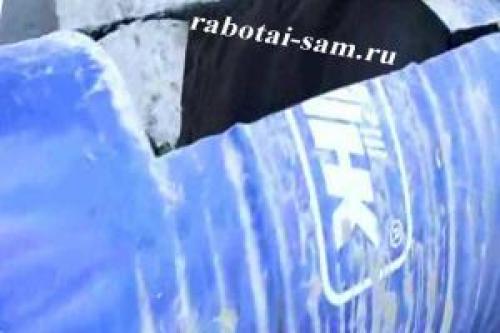

ШАГ 2. С помощью болгарки вырезать вдоль бочки прямоугольник размером (90х30 сантиметров) – место засыпки строительных материалов. Слишком маленький люк делать нельзя, поскольку неудобно будет высыпать готовую смесь. Большое отверстие тоже нежелательно – оно существенно снизит прочность изделия.

ШАГ 3 . Берем металлический квадрат и делаем несколько «лопастей» внутри самодельной бетономешалки. Одна сторона приваривается к оси, другая – к стенке бочки. Достаточно 4-5 лопастей, равномерно распределенных по всей площади бадьи.

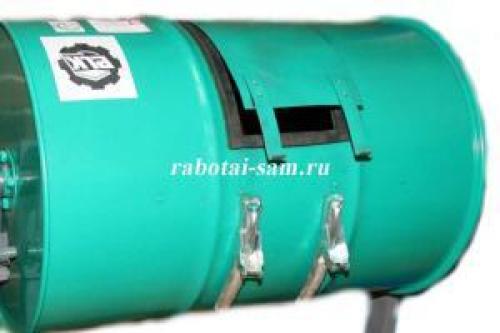

ШАГ 4 . Вырезанный прямоугольник привариваем к петлям, которые, в свою очередь, надо закрепить на бочке, чтобы получился открываемый люк. Фиксатор крышки можно сделать на свое усмотрение, вплоть до прикрепления обычного дверного крючка. Основная задача крышки – предотвратить выпадение смеси под ее собственным весом, поэтому крепить надо все прочно.

Чтобы сделать ручную бетономешалку своими руками, необходимо установить ее на штатив, высотой 1 метр – оптимальная высота для аппарата на 150-200 л. Если есть возможность и желание, лучше сделать ее под углом 10-15 градусов – легче будет все перемешивать, но это не обязательно и на процесс повлияет несущественно. Рассмотрим поэтапный процесс изготовления основы.

ШАГ 1 : свариваем рамку. Берем швеллер 60 мм длиной 1 метр и привариваем с одной стороны швеллер длинной 50 см – одна опорная нога готова. Аналогично свариваем и другую опору.

ШАГ 2: увариваем втулки. Толстостенную трубу длинной 20 см надо приварить к другому краю швеллера. В нее будет заходить металлическая ось.

ШАГ 3: вставляем ось во втулки, привариваем с обеих концов толстые металлический шайбы – они будут стопорными кольцами, чтобы вал никуда не сбежал в процессе приготовления бетона. Ручная бетономешалка своими руками уже стоит на штативе и легко прокручивается по оси, осталось сделать для нее привод.

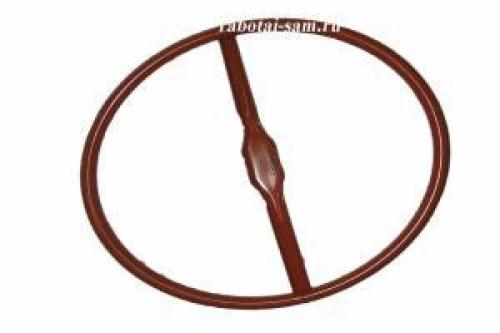

ШАГ 4: привариваем руль (либо его аналог). К одному краю оси необходимо приварить металлический руль или колеса, без разницы. Главное – большой диаметр круга, чтобы удобно было прокручивать полную бетономешалку.

Электрический привод для бетономешалки будет стоять намного дороже, поэтому нет смысла тратить много денег. Такого аппарата должно полностью хватить для нужд обычного строительства в частном доме или на даче. Ручная бетономешалка из бочки практически не имеет срока пригодности, поскольку изнашиваемые части сделаны из толстого металла, а втулки (при условии правильного использования) будут истираться 5-7 лет.
