Характеристики светодиодов и все. Мощность

Характеристики светодиодов и все. Мощность

Мощность определяется максимальным рабочим током. По этому показателю диоды делятся на 2 группы:

• Маломощные .

Мощный диод – тот, у которого количество Вт достигает единицы. У этого класса примерная величина – 0,06 Вт. Чтобы добиться показателя единицы, понадобится 20 элементов. Их используют, как индикаторы в гаджетах, подсветке кнопок, светильниках и бытовой технике.

Преимущества в том, что они небольшого размера, а, следовательно, имеют маленький нагрев. По этой причине теплоотвод необязателен – ленту можно клеить на поверхность без профиля.

• Мощные .

Светодиоды с высокой мощностью выпускают, как правило, компании-флагманы, которые приняли непосредственное участие в разработках и усовершенствовании led-освещения. Это CREE, Nichia, Osram. Вместе с американскими брендами рынок делит Китай. Продукция дешевле и выбор больше. Но нет именитых компаний. Товары, как правило, можно купить в онлайн-магазинах.

Хороший чип напрямую влияет на мощность – важно, чтобы не было дефектов. Американские бренды гарантируют качественные кристаллы. А вот китайские производители закупают их в Тайване или Корее. Большую роль также играет размеры светодиода и кристалла. Чем больше, тем мощнее, светлее и ярче.

Маркировка и размер полупроводниковых диодов Источник i-a.d-cd.net

Совет! Обращайте внимание на люминофор. Это желтый или оранжевый слой конструкции, его видно сразу. Если пласт толстый и большой, что даже не видно кристалла – это плохой знак. Хороший люминофор стоит не мало. Его обилие говорит о низком качестве и о попытке скрыть маленький кристалл.

Напряжение

Светодиод, в отличие от лампы накаливания, имеет полярность. Это значит, что при неправильном подключении он может выйти из строя. Обращать внимание стоит на прямое падение напряжения светодиода и рабочий ток – продавец указывает их в документации. У каждой маркировки индивидуальные показатели.

Обычные светодиоды рассчитаны на ток 5-20 мА. Но есть и более мощные с рабочим током – от 150 до 500 мА. Самые мощные – матрицы, то есть комбинации светодиодов.

Чем больше напряжения подается на светодиод, тем ярче свет. Однако, если оно слишком высокое, диод перегорает, поэтому важно найти баланс.

Яркость

Помимо яркости самих диодов на свет влияет модификатор. Это может быть оптика, повышающая яркость, или рассеиватель, который ее «съедает». Понять уровень света у той или иной модели можно по количеству люмен. Так можно узнать насколько яркий свет излучают диоды.

Сравнение яркости масляной, электрической, люминесцентной и светодиодной лампы (слева направо) Источник newatlas.com

С помощью люменов определяют, сколько ламп или лент понадобится для освещения комнаты.

Чтобы выбрать подходящее устройство, рекомендуют ориентироваться на люксы. Это параметр, который говорит об освещенности поверхности на 1 метр. Например, прямой солнечный свет – это 30 000-100 000 лк, восходы и закаты дают 400 лк, ночью, при отсутствии дополнительного освещения величина составляет менее 1 лк.

Характеристики светодиодных матриц. Какой может быть светодиодная матрица?

Светодиодная матрица – это совокупность кристаллов, используемых для создания и ремонта уличных светильников, прожекторов и промышленных осветительных приборов. Востребована в мощных, но недорогих источниках света. Чтобы правильно произвести монтаж и ремонт, пользователь должен знать, какой именно вариант ему следует выбрать.

Характеристики и какими бывают

Светодиодные матрицы обладают улучшенными качествами, нежели лампы накаливания или любые другие осветительные приборы. Постепенно вытесняют из рынка люминесцентные и лампы накаливания, благодаря своим основным качествам: надежность, световой поток, малое потребление электроэнергии.
Изготавливаются светодиодные матрицы на специальной теплопроводной подложке, обладающей изоляционными качествами. В некоторых моделях актуальны драйвера, влияющие на стабилизацию подачи напряжения и нагрев осветительного прибора. Единая схема, выполненная из множества простых светодиодов, соединена параллельным или последовательным методом. Таким образом, потребление входного напряжения меньше, а световая эффективность выше.
Мощные светодиодные матрицы представляют собой сборки из нескольких кристаллов в одном блоке. Специальная пластиковая основа позволяет произвести монтаж оптики для эффективного рассеивания света. Стандартными и самыми распространенными считаются мощные светодиодные матрицы на 10 Вт:

- Оптимальное напряжение (11-12В);
- Стабилизация тока (0,9-1А);
- Высокий уровень светоотдачи

При установке особенно важно спроектировать охлаждение, способное предупредить случайные поломки и преждевременную потерю яркости. LED-светильник по истечению срока годности начинает терять свою яркость и постепенно угасает.

Сфера применения

Характеристики устройств делают их актуальными в различных сферах: начиная от карманных фонариков и заканчивая уличным освещением. Современная матрица обладает ресурсом до 50 000 часов непрерывной работы. Это качество делает их актуальными в условиях охраняемых стоянок, подсветки для улицы и заднего двора.
Производители предлагает сразу несколько вариантов, рассчитанных на мощность: 5, 10, 12, 20 и до 500 В. Применимы также для декоративного освещения, открывая перед дизайнерами множество возможностей. Особенно актуальны RGB светильники, способные выдавать различные расцветки.

Как выбрать?

Чтобы выбрать светодиодную матрицу, необходимо определиться с целью, где она будет использоваться. Например, для освещения небольшой территории станет актуальной матрица на 12 – 15 Вт. Чем больше расстояние – тем выше энергопотребление. Оттенок – белый, слегка отдающий синевой.
Специалисты советуют выбирать матрицу по таким критериям:

- Толстая медная подложка, не обладающая намагничивающим эффектом;
- Хромированное покрытие и блеск – признак качественных компонентов;
- Выводы качественных светодиодов абсолютно не магнитятся, так как выполнены из чистой меди;
- Мощность, форма и размер кристаллов: 30х30, 35х35, 38х38 и другие. В качественных светильниках используются кристаллы правильной формы

Приобретать такой компонент и мастерить самостоятельно LED-светильник можно только в том случае, если все комплектующие высокого качества. Здесь становится вопрос о стоимости, поэтому в некоторых случаях дешевле приобрести прожекторы уже в готовом виде. Источником питания для светодиодов может послужить любое оборудование, обладающее характеристикой стабилизации напряжения. Собираясь сделать источник освещения, желательно выбирать последовательное подключение диодов.

Монтаж и эксплуатация

Матрицы можно использовать в качестве обычного освещения, сконструировав небольшой осветительный прибор. Крепится на саморезы или специальный клей, дополнительно промазывая термопастой. Для конструкции используется радиатор или стабилизатор напряжения, который можно приобрести в любом специализированном магазине. Иногда, в качестве основы, может выступать старый компьютерный блок питания, с подключенными вентиляторами.
Поделитесь информацией в социальных сетях, если тема была для Вас актуальной.

Ток потребления светодиода. Величина тока потребления светодиода

Как правило, для обычных светодиодов предусмотрена сила тока величиной 0,02А. Однако бывают светодиоды, рассчитанные на 0,08А. К таким светодиодам относят более мощные приборы, в устройстве которых задействованы четыре кристалла. Они располагаются в одном корпусе. Так как каждый из кристаллов потребляет по 0,02А, в сумме один прибор будет потреблять 0,08А.

Стабильность работы светодиодных приборов зависит от величины тока. Даже незначительное увеличение силы тока способствует снижению интенсивности излучения (старению) кристалла и увеличению цветовой температуры. Это в конечном результате приводит к тому, что светодиоды начинают отливать синим цветом и преждевременно выходят из строя. А если показатель силы тока увеличивается существенно, светодиод сразу перегорает.

Чтобы ограничить потребляемый ток, в конструкциях LED-ламп и светильников предусмотрены стабилизаторы тока для светодиодов (драйверы). Они преобразуют ток, доводя его до нужной светодиодам величины. В случае, когда требуется подключить отдельный светодиод к сети, нужно использовать токоограничительные резисторы. Расчет сопротивления резистора для светодиода выполняют с учетом его конкретных характеристик.

Полезный совет! Чтобы правильно подобрать резистор, можно воспользоваться калькулятором расчета резистора для светодиода, размещенным в сети интернет.

Характеристики светодиодов 5 мм. Виды, характеристики, маркировка SMD-светодиодов

Освещение – важное условия для работы и комфорта человека. Долгое время применялись в качестве источников света лампы накаливания, потом люминесцентные лампы, для мощных прожекторов и фонарей использовали галогеновые лампы, ДРЛ и ДНаТ.

В XXI веке произошла смена поколений осветительных приборов, и рынок более чем на половину занимают светодиодные светильники, их часто называют на зарубежный манер LED-светильниками или лампами. В зависимости от конструкции и мощности они представляют собой либо светодиодные COB-матрицы, либо сборки из отдельных светодиодов .

Разновидности светодиодов

Первые LED-светильники и лампы строились на базе 5-мм выводных светодиодов . Они не отличались высокой энергоэффективностью, ценой и надежностью, но это была первая ступень в развитии нового источника света. Долгое время такие светодиоды применялись в качестве индикаторов бытовой и промышленной технике и в качестве излучателей для носимых фонариков.

Позже их заменили светодиоды выполненные в безвыводных корпусах, так называемые SMD (surface mounted device, рус. приборы для поверхностного монтажа).

Если 5 мм светодиоды монтировались в плату через отверстия, то SMD запаиваются прямо на поверхность платы, что ускоряет их сборку и снижает стоимость светильника. У них вместо ножек расположены контактные металлические площадки, от 2 и более штук, в зависимости от количества цветов и кристаллов в одном корпусе.

В общем случае выделяют три типа светодиодов:

1. Выводные (3, 5, 10 мм – диаметр колбы и прочие).

2. SMD (их разнообразие мы рассмотрим в этой статье).

3. COB светодиоды – это матрицы из кристаллов расположенных на плате под единым слоем люминофора. Расшифровывается, как Chip-On-Board, рус. чипы на плате. Их внешний вид на рисунке выше.

СМД светодиоды используют в лампах с различными цоколями , прожекторах, светодиодных лентах, настольных LED-лампах и прочих осветительных приборах.

Характеристики SMD светодиодов

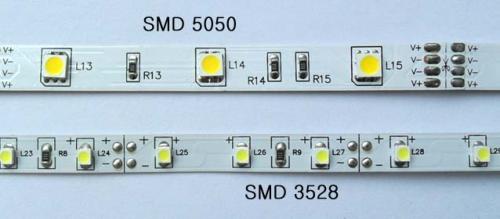

Изначально наибольшую популярность получили модели светодиодов 3528 и 5050, сейчас они встречаются в основном на светодиодных лентах , в светильниках их практически не применяют, отдавая предпочтение 5630 светодиодам и другим современным моделям.



SMD-светодиоды в своей маркировке содержат свои габаритные размеры – длину и ширину, при этом в оригинальных светодиодах в каждом из видов корпусов, независимо от того 3528 это или 5730 устанавливается свой тип светодиодного кристалла с особыми характеристиками.

К сожалению, китайские производители под видом современных 5730 не брезгуют продажей кристаллов 3528 в новом корпусе. В обзоре напряжение питания я указывать не буду, т.к. для всех белых светодиодов оно обычно лежит в пределах 2.8 – 3.4В.

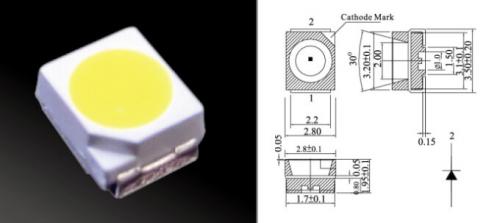

SMD3528 технические характеристики

Светодиоды 3528 представляют собой что-то вроде аналога стандартного 5-мм светодиода, но в SMD корпусе. Имеют характеристики:

ток – 20 мА;

мощность – 0.06 Вт;

световой поток – 5-7 лм;

габариты – 3.5х2.8х1.4 мм;

температура до 80 °C;

на лицевой части корпуса есть срез – с этой стороны катод (минус).



В светодиодных лентах устанавливаются в количестве 30, 60, 120 шт/м, используются в основном для подсветки, реже для освещения, т.к. довольно слабые. Лента 120 шт/м из 3528 потребляет 9.6 Вт/м.

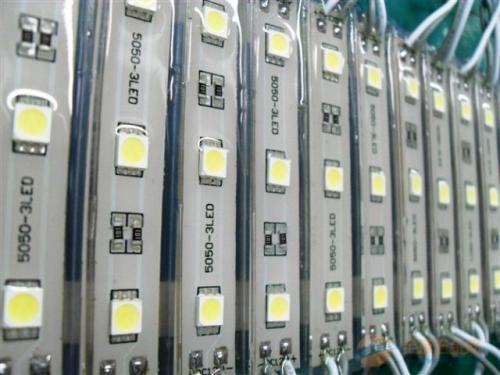

SMD5050 технические характеристики

Светодиод 5050 содержит в своем корпусе три таких же кристаллах, как и в 3528, значит он в три раза мощнее.



Конструктивное исполнение весьма интересно: на его «пузе» вы увидите 6 выводов, это и есть аноды и катоды по одной паре с каждого кристалла.

Мощность светодиодов таблица. Основные параметры светодиодов в светодиодных лампах, ленте, светильниках

При выборе светотехнического устройства необходимо принимать во внимание параметры установленных в нем светоизлучающих диодов. Рассмотрим главные характеристики.

Ток

Однокристальные светодиоды имеют среднюю величину рабочего тока в пределах 200 mA. В многокристальных чипах ток соответственно выше. Нестабильность тока, выдаваемого драйвером (блоком питания), негативно сказывается на интенсивности свечения и длительности службы. Увеличение тока является причиной повышения цветовой температуры и оттенка свечения чипа.

Напряжение

Для электропитания светодиодов используются специальные драйверы, обеспечивающие стабильность тока. Напряжение «плавает» в границах, отличающихся для различных моделей. В таблице ниже можно посмотреть виды светодиодов по напряжению.

Цвет	Длина волны	Напряжение
Инфракрасный	от 769 нм	до 1.9 В
Красный	610-760 нм	от 1.6 до 2.03 В
Оранжевый	590-610 нм	от 2.03 до 2.1 В
Желтый	570-590 нм	от 2.1 до 2.2 В
Зеленый	500-570 нм	от 2.2 до 3.5 В
Синий	450-500 нм	от 2.5 до 3.7 В
Фиолетовый	400-450 нм	от 2.8 до 4 В
УльтраФиолетовый	до 400 нм	от 3.1 до 4.4 В
Белый	широкий спектр	от 3 до 3.7 В

А вот светодиодная лента запитывается стабилизированным напряжением. Токовая характеристика задается токоограничивающими резисторами.

Мощность

Этот параметр требуется для расчета нагрузки и подбора блока электропитания. Он вычисляется с помощью простой формулы P = U х I.

Мощность led может быть:

• малой – менее 0,5 ватт;
• средней – 0,5-3 ватта;
• большой – от 3 ватт.

Световой поток

Светодиоды формируют световой поток с углом рассеивания 100-120 градусов. Для лучшей фокусировки излучения устанавливаются специальные купольные линзы.

Цветовая температура

От цветовой температуры светового излучения зависит комфортность зрительного восприятия искусственного светодиодного освещения. В продаже представлены линейки светоизлучающих диодов с разным оттенком белого свечения:

• 2700-3500 Кельвинов – теплое;
• 23500-5000 Кельвинов – нейтральное/дневное;
• выше 5000 Кельвинов – холодное.

Габариты

Светодиоды различаются по типоразмеру и габаритам. Измерение длины и ширины изделия позволяет точно определить модификацию SMD-светодиода.

Лучшие светодиоды. Какие светодиоды выбрать? Сравнение моделей

Какие светодиоды лучше использовать для освещения, а какие для тюнинга? Какие проще подключать, а какие светят ярче? Эти и другие вопросы… Просмотров: 31432

Ассортимент светодиодной продукции приятно удивляет своей широтой и в наше время способен решить любую задачу в сфере освещения. Главное в этом вопросе – правильно подойти к выбору типа светодиодов, поскольку различные модели существенно отличаются друг от друга по характеристикам.
Чуть ниже мы расскажем о классификации светодиодов, для каких целей они используются, и какие особенности следует о них знать. Эта информация поможет вам определиться с подбором светодиодов. Если же главной характеристикой для вас является яркость свечения, рекомендуем обратить внимание на график в конце статьи, там марки светодиодов распределены исходя из этого показателя.
1) Обычные DIP светодиоды
Это самая распространённая и одна из наиболее старых технологий. Светодиод представляет собой 2 металлические ножки, прозрачный пластиковый корпус с небольшой линзой внутри. Светодиоды такого типа очень просты в монтаже и эксплуатации, практически не излучают тепла, имеют удобную форму, малое энергопотребление и высокую степень защиты от окружающих воздействий. Чаще всего бывают диаметром 3мм и 5мм.
Где используются: Подсветка дверных ручек авто, приборной панели, вело тюнинг, моддинг компьютеров, самодельные фонарики и во множестве других областей.
2) SMD светодиоды
Аббревиатура SMD (surfacemounteddevice) переводится, как «прибор, монтируемый на поверхность». Другими словами эти светодиоды, в отличие от описанных ранее, являются плоскими и не имеют ножек. Подача тока осуществляется на клеммы, находящиеся с обратной стороны светодиода. Благодаря этой конструктивной особенности, SMD светодиоды при установке не нуждаются в сверлении отверстий, занимают меньше места, лучше отводят тепло и имеют ряд других положительных качеств.
Где используются: Практически везде (включая автотюнинг и интерьерное освещение) т.к. обладают высокими показателями яркости, светоотдачи и в то же время имеют малые габариты, благодаря чему могут быть установлены в тех местах, куда обычные светодиоды разместить невозможно.
3) COB-технология (Мощные светодиоды)
Аббревиатура COB расшифровывается, как Chip-On-Board — чип на плате. Эта технология предполагает размещение световых кристаллов на теплоотводящей поверхности, благодаря чему тепло рассеивается максимально быстро. Такие светодиоды являются высокомощными (1-3 Ватт) и особенно яркими.
Где используются: Светодиоды данного типа идеальны в тюнниге, поскольку только они могут дать необходимое для головной оптики ослепительно-яркое точечное свечение. В передних, задних фарах, поворотниках и других приборах данные светодиоды сморятся безупречно.
Процесс подключения таких светодиодов несколько отличается от других моделей. Он подробно описан в статье «Подключение мощных светодиодов».
4) Прожекторные светодиоды.
Самые мощные и самые яркие светодиоды. Их мощность колеблется в диапазоне 10-100 Ватт и позволяет осветить от небольшой комнаты до просторного зала. Изредка такие светодиоды могут быть использованы в тюнинге в качестве альтернативы ксенону. Часто применяются для изготовления самодельных прожекторов.
Такие светодиоды требуют ещё более внимательного подключения, в том числе установки небольшого радиатора с обратной стороны. Подключаются по тому же принципу, как и COB светодиоды.
5) РГБ светодиоды
Данный класс светодиодов отличается возможностью управления цветом свечения. Другими словами, в зависимости от того, на какую ножку подан ток и какие его характеристики, вы можете получить красный, зелёный, синий или любые другие цвета.
6) Светодиодная лента
Крайне популярный элемент освещения. Причина популярности кроется в том, что данная лента удобна в эксплуатации. Её можно резать обычными ножницами. Притом, вне зависимости от того, какую длину ленты вы используете 5см или 500см она будет работать от одного и того же напряжения (чаще всего 12 Вольт). Другими словами, данная технология избавляет от необходимости пользоваться драйверами, рассчитывать сопротивление и т.д.
Благодаря высокой яркости и энергоэффективности светодиодная лента незаменима в ряде областей, таких как подсветка потолка и подсветка днища.
Однако данный источник света уступает светодиодам в тех областях, где необходим индивидуальный дизайн (например, сделать красивую доработку фар светодиодами).
Другими словами, светодиодная лента – это удобный линейный источник света. В тех областях, где требуется не линейное освещение, лента чаще всего неприменима.

Классификация светодиодов по яркости свечения.
