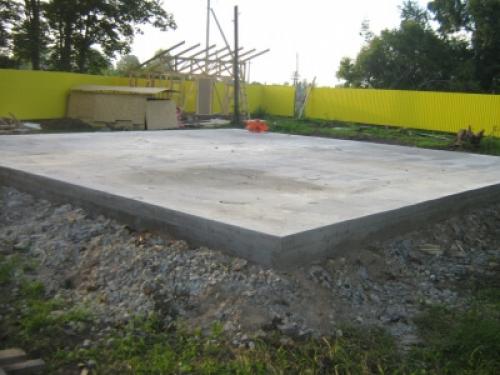

Если отойти немного от официального строительного определения, то монолитный фундамент для дома представляет собой обычную плиту из железобетона. Укладывается она на специально подготовленную песчано-гравийную подушку. Высота подобного основания может колебаться в пределах 20 – 40 см. Такой разбег полностью зависит от проекта будущего дома и типа плитного фундамента, который может быть:

• Заглубленный. Чтобы его сделать изначально роется котлован, укладывается подготовительная основа, на нее производится бетонирование. Обратите внимание, подобный тип плитного фундамента располагают в грунте ниже его уровня промерзания. Отличается высокими несущими способностями.
• Мелкозаглубленный. С точки зрения строительства, считается наиболее простым типом основания, так как заливается непосредственно на поверхности земли, на все ту же подушку из смеси песка и гравия. Отличается от заглубленного тем, что при любых грунтовых движениях, она также плавно передвигается. Такая «мобильность» очень важна, чтобы избежать деформаций основания в некоторых районах строительства.

Из выше описанного, можно сделать вывод, что, плитный фундамент – это универсальное решение для любого строительного проекта. Но, это далеко не так. Существуют показания или противопоказания к применению подобного типа основания. Осталось только выяснить, при каких обстоятельствах можно, а при каких ни в коем случае нельзя запалубливать монолитную плиту под дом.

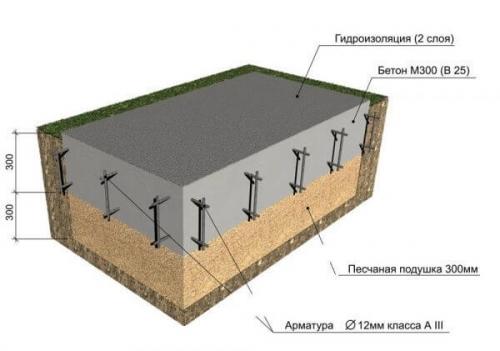

Фундамент плита 300 мм. Перед тем как строить фундамент плиту: расчет толщины и других размеров самостоятельно

Развитие современных строительных технологий привело к тому, что строительство собственного дома на земле вполне осуществимо собственными силами.

Конечно же при наличии желания и финансовой возможности.

Большой популярностью пользуются каркасные дома и дома из композитных материалов.

Одним из основных этапов проектирования будущего дома является выбор типа фундамента . От того, насколько основание будет прочным и долговечным, зависит комфортность проживания в доме.

В этом вопросе многие застройщики отдают предпочтениеблагодаря его впечатляющим эксплуатационным характеристикам .

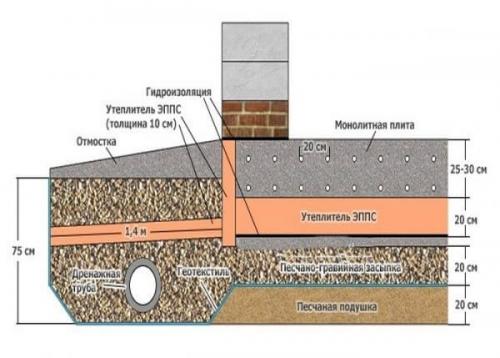

монолитную железобетонную плиту , смонтированную на песчано-гравийном основании с применением гидроизолирующего слоя и утеплителя.

Конструкция такого основания под строением обеспечивает надежность, комфортность и большой срок эксплуатации на любых типах грунтов в любых климатических условиях практически без какого-либо вмешательства извне.

Как, выбрав плитный фундамент: расчет толщины и армирования производить правильно, и поговорим дальше в статье.

Основание, являясь опорой любого сооружения, должно без нареканий выполнять свою функцию весь эксплуатационный срок. К плитному фундаменту это требование предъявляется особо ввиду невозможности его модернизации без сноса основного строения.

Именно поэтому перед закупкой материалов и началом стройки необходимо произвести более-менее точный расчет монолитной плиты фундамента.

Расчет выполняется:

1. Для определения толщины несущей плиты . Расчет плиты фундамента зависит от типа грунта: толщина песчано-гравийной подушки и толщина слоя железобетона могут существенно отличаться.
2. Для определения площади плиты . В случае особо подвижных и зыбких грунтов площадь основания может быть больше, чем площадь дома для достижения необходимой устойчивости.
3. Для определения количества материалов , необходимых для постройки основания.
4. Для определения нагрузки на основание.

Если решение еще не принято, и вы находитесь на этапе выбора типа основания, вам могут пригодиться. В некоторых случаях выбор делают в пользу комбинированных видов, например,или универсальных, например,.

Исходные данные

Плитный фундамент: расчет нагрузки проводится при наличии следующих необходимых исходных данных :

1. Тип и характеристика грунта . Определяется опытным путем при помощи подручных материалов. Для этого копается яма глубиной полтора метра. Почва тщательно изучается на наличие влаги, определяются основной состав и примерная плотность.
2. Материал , из которого планируется возведение дома.
3. Выбрав плитный фундамент: расчет толщины проводится и для снежного покрова в данной местности (максимальная толщина снега).
4. Марка цемента для заливки опоры под каркасный дом.

После проведения всех расчетов будут получены необходимые данные для изготовления конструкции: удельная нагрузка дома и фундамента на грунт, допустимая толщина плиты опоры, глубина залегания .

Важно! Для получения надежных результатов следует выкопать несколько таких ям в разных частях участка для строительства.

Последовательность

1. Если вы выбрали плитный фундамент: схема работы гласит, что первым делом определяется тип грунта методом, описанным выше.

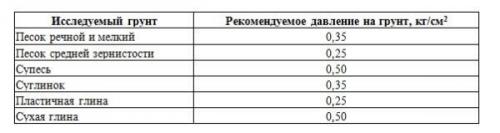

По таблице выясняется для него допустимое значение удельного давления .

2. Вычисляется общая нагрузка конструкций , планируемых к строительству на фундаменте, на единицу площади. Сюда включаются нагрузка от несущих стен будущего дома, нагрузка межкомнатных перегородок, потолочных перекрытий, окон, дверей, крыши, мебели и возможного снежного настила на крыше.

Для этого рассчитывается площадь всех поверхностей и перемножается с показанием нагрузки одного квадратного метра материала, взятого из данной таблицы.

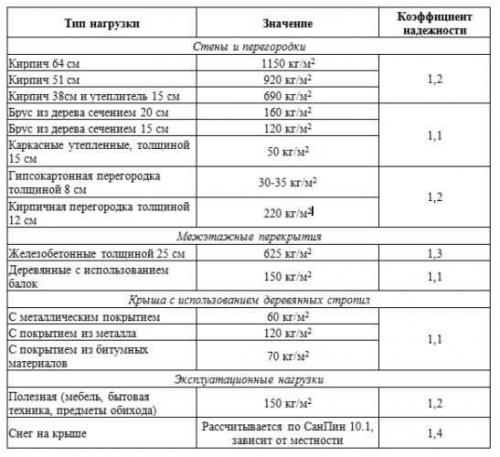

Фундамент монолитная плита: расчет толщины (параметры нагрузки):

Важно! Данные по нагрузке других материалов можно найти в нормативных документах по строительству.

Третий столбец «Коэффициент надежности» в данной таблице показывает на какую величину нужно перемножить итоговую нагрузку для обеспечения необходимого запаса прочности фундамента.

Итоговая формула для вычисления общей нагрузки на грунт выглядит так:

P1=M1/S,

где М1 – суммарная нагрузка строения, полученная путем сложения нагрузки всех элементов конструкции, умноженная на коэффициент надежности, S – площадь основания фундамента.

3. Вычисляем разницу между нормативным значением допустимой нагрузки из таблицы и общей нагрузкой дома :

Δ=Р-Р1,

где Р – табличное значение нагрузки.

4. Находим максимальную массу фундамента , превышение которой может иметь неблагоприятные последствия в виде проседания всей плиты и строения:

М2= Δ*S,

где S – площадь плиты из бетона.

Фундамент плита под дом из газобетона. Что влияет на выбор фундамента?

Прежде чем остановить свой выбор на том или ином виде фундамента, нужно определить назначение помещения и цель его эксплуатации. При этом фундамент должен соответствовать следующим критериям:

Основание здания должно обеспечивать стабильность всей его форме;

Равномерно распределять нагрузку на почву, получаемую как от самого здания, так и его комплектующих;

Не допускать пучения, чтобы не деформировались стены постройки;

Уменьшить давление грунта на цоколь и остальные фрагменты здания.

Закладывая фундамент под газобетонный дом нужно учитывать насколько глубоко промерзает почва в зимний период и как глубоко находятся грунтовые воды. Именно благодаря этим параметрам и определяется максимальная глубина котлована под фундамент. В том случае, если в местности, запланированной под строительство, грунтовых вод не обнаружено, то в расчет промерзание грунта не принимается. В этом случае допускается заливка основания и выше шара промерзания.

Вид грунта стоит не на последнем месте при расчете параметров фундамента

Исключение составляет глинистый вид грунта, поскольку эта порода является пучинистой. Поэтому в данном случае глубина промерзания принимается к сведению и котлован нужно копать ниже этого уровня. Глина имеет свойства вбирать себя большое количество осадков и длительное время сохранять влагу. Таким образом при минусовой температуре, вся эта вода превращается в лед. Расширении почвы вверх при замерзании начинает давить на фундамент.

Дом построенный из газо-блоков при таких обстоятельствах может деформироваться и дать трещины. Это в последствии приведет к разрушению. Таким образом, чтобы избежать подобных последствий давления грунта, фундамент рекомендовано армировать. В местах, запланированных под проемы для окон, дверей или арок нужно армировать сильнее.
