Диаметры полипропиленовых труб по ГОСТу: полное руководство

Диаметры полипропиленовых труб по ГОСТу: полное руководство

Введение

Полипропиленовые трубы получили широкое применение в различных областях, таких как водоснабжение, канализация, отопление и газоснабжение. Одним из ключевых параметров, определяющих их применение, является диаметр. В этой статье мы рассмотрим диаметры полипропиленовых труб по ГОСТу, их классификацию, стандарты качества и правила выбора.

Классификация полипропиленовых труб по ГОСТу

Номинальные диаметры

Согласно ГОСТ 52134-2003, полипропиленовые трубы классифицируются по номинальным диаметрам, которые обозначаются буквой "Дн" и измеряются в миллиметрах. Номинальный диаметр соответствует внутреннему диаметру трубы и может варьироваться в зависимости от области применения.

Наружный и внутренний диаметр

Для полипропиленовых труб важное значение имеют как наружный, так и внутренний диаметр. Наружный диаметр измеряется от одной стены трубы до другой, а внутренний диаметр определяет пропускную способность трубы. Оба параметра должны соответствовать требованиям ГОСТ.

Стандарты качества и контроль

ГОСТ 52134-2003

Этот стандарт устанавливает требования к полипропиленовым трубам, включая их диаметры, толщину стенки, длину и другие параметры. Согласно ГОСТ 52134-2003, трубы должны проходить обязательные испытания на прочность, герметичность и устойчивость к высоким температурам.

Методы контроля качества

Контроль качества полипропиленовых труб осуществляется с помощью различных методов, включая измерение диаметров, толщины стенки и проверку на наличие дефектов. Все эти методы описаны в соответствующих ГОСТах и обеспечивают надежность и безопасность эксплуатации труб.

Как выбрать подходящий диаметр

Учет AREA применения

Выбор диаметра полипропиленовой трубы зависит от ее назначения. Например, для водоснабжения чаще используются трубы с большими диаметрами, тогда как для газоснабжения предпочтение отдается трубам с меньшими диаметрами.

Использование таблиц размеров

Для удобства выбора диаметра полипропиленовых труб можно воспользоваться таблицами размеров, которые содержат информацию о номинальных диаметрах, толщине стенки и других параметрах. Эти таблицы помогают быстро определить подходящий вариант для конкретной задачи.

Таблица размеров полипропиленовых труб

Номинальный диаметр (Дн), мм	Наружный диаметр, мм	Внутренний диаметр, мм	Толщина стенки, мм
20	26,8	20	3,4
25	33,2	25	4,2
32	40,8	32	4,5
40	50	40	5
50	62,5	50	6,3

Преимущества и недостатки полипропиленовых труб

Преимущества

• Высокая прочность и долговечность
• Сопротивление коррозии
• Низкий вес
• Легкость монтажа

Недостатки

• Ограниченная устойчивость к высоким температурам
• Необходимость использования специального инструмента для сварки
• Ограниченная гибкость

Связанные вопросы и ответы:

Что регулирует ГОСТ в отношении диаметров полипропиленовых труб

Полипропиленовые трубы (ПП) являются надежным и экологичным материалом, широко используемым в системах водоснабжения, отопления и канализации. В данной статье мы рассмотрим основные диаметры ПП-труб и их примеры применения.

1. Малые диаметры (до 32 мм)

• 16 мм: подводка холодной и горячей воды к сантехническим приборам, радиаторам отопления;
• 20 мм: прокладка внутренних водопроводных сетей, в том числе для отопления;
• 25 мм: подключение наружных водопроводных сетей, поливочных систем.

2. Средние диаметры (32-63 мм)

• 32 мм: прокладка внутренних и наружных водопроводных сетей, применение в системах отопления;
• 40 мм: использование в качестве стояков, подводка воды к пожарным гидрантам;
• 50 мм: наружные водопроводные сети, применение в промышленных системах водоснабжения;
• 63 мм: основные трубопроводы в системах отопления и водоснабжения.

3. Большие диаметры (75 мм и выше)

• 75 мм: применение в крупных системах водоснабжения и отопления, оборудование пожарных гидрантов;
• 90 мм: основные магистрали в системах водоснабжения и теплоснабжения, канализационные сети;
• 110 мм и выше: прокладка магистральных трубопроводов, использование в промышленных и коммунальных системах.

Диаметр условного прохода трубы, мм	Диаметр резьбы, дюйм	Наружный диаметр трубы, мм
Труба стальная водогазопроводная	Труба бесшовная	Труба полимерная
10	3/8″	17	16	16
15	1/2″	21,3	20	20
20	3/4″	26,8	26	25
25	1″	33,5	32	32
32	1 1/4″	42,3	42	40
40	1 1/2″	48	45	50
50	2″	60	57	63
65	2 1/2″	75,5	76	75
80	3″	88,5	89	90
90	3 1/2″	101,3	102	110
100	4″	114	108	125
125	5″	140	133	140
150	6″	165	159	160

При выборе диаметра полипропиленовых труб важно учитывать назначение и специфику объекта, на котором будут использоваться трубы, а также необходимый расчетный расход воды или теплоносителя.

Какие стандартные диаметры полипропиленовых труб предусмотрены ГОСТом

Главные критерии выбора труб

Тепловая способность автономной отопительной сети зависит не только от бренда торговой марки котла и длины радиаторных батарей, но и от вида материала трубопроводной арматуры.

Трубы для индивидуального отопления следует выбирать по следующим критериям:

• Учет типа прокладки трубопровода. Монтаж линии разводки производится открытым и закрытым (встроенным) способом, а в случае ремонта без особых сложностей можно заменить поврежденный участок. Закрытый способ применяют для обогревательной системы «теплый пол» или когда по эстетическим требованиям дизайна интерьера трубную разводку нужно «спрятать» в конструкции стены или пола.
• Вид обогревающей сети. Это может быть автономный источник тепла или централизованная отопительная магистраль с циркуляцией теплоносителя принудительным или естественным способом.
• Показатель максимальной температуры теплоносителя. В регионах с суровыми климатическими условиями обогревательный контур рассчитывают на максимальную температуру теплоносителя.
• Конфигурация трубной разводки. Тепловая система дома с прокладкой отопления в одну линию последовательно от одного отопительного прибора к другому называется однотрубной. Двухтрубная конфигурация предусматривает прокладку труб отопления к радиаторам каждой комнаты или помещения. Вторая конфигурация дает возможность обитателям квартиры самостоятельно отключать отопительные приборы в каждом конкретном помещении.

Почему важно соблюдать ГОСТ при выборе диаметра полипропиленовой трубы

Трубы из полипропилена достаточно давно стали хорошей заменой изделиям из стали и чугуна. Востребованность полипропиленовых труб можно объяснить прочностью и долговечностью полимерных материалов. Помимо этого, изделия из полипропилена имеют композитную структуру, которая позволяет им выдерживать достаточно высокие температуры и большие значения рабочего давления, при этом не подвергаясь деформации и коррозии.

Полипропилен очень пластичный материал. При нагрузках, которые не превышают предельные, он растягивается, а потом принимает прежнюю форму без каких-либо изменений в свойствах и характеристиках. К тому же такие трубы легко соединяются между собой и с пластиковыми элементами трубопровода. Процесс монтажа происходит посредством спаивания тепловой сваркой.

У полипропилена также имеются и минусы. Это большое тепловое расширение и негативная реакция на кислород и ультрафиолетовое излучение. Чтобы побороть эти минусы в полипропилен добавляют стабилизаторы. Например, для уменьшения теплового расширения полипропиленовые трубы подвергаются армированию.

Область применения

Из-за своих высоких физико-технических характеристик полипропиленовые трубы применяются в довольно широком спектре:

*Горячее и холодное водоснабжение;

Канализация;

Вентиляция;

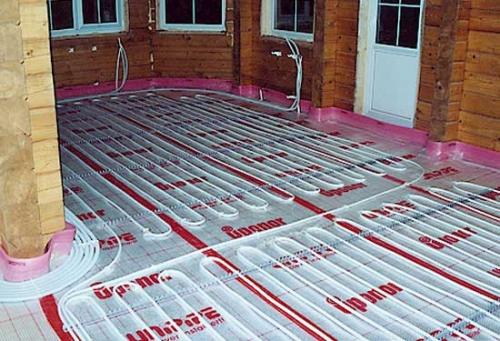

Система «тёплый пол»;

Отведение грунтовых и сточных вод;

Дренажные, оросительные и мелиоративные системы;

Трубопроводы для транспортировки химически активных веществ;

Пневмотрубопроводы и т.д.

Полипропиленовые трубы при соблюдении условий эксплуатации, могут прослужить до 50 лет без потери функциональности и физико-технических характеристик.

Разновидности полипропиленовых труб

Полипропиленовые трубы бывают

однослойными;

трехслойными.

Однослойные PPR (PPRС, ППР) трубы применят для монтажа систем водопровода, канализации, вентиляции и других трубопроводов с температурой рабочей среды среды не выше +45°C.

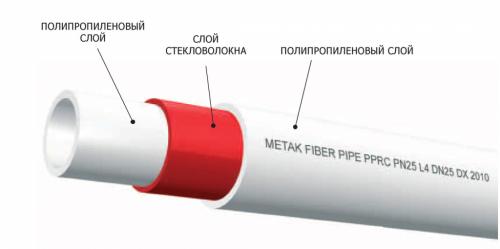

Трехслойные PPR (PPRС, ППР) трубы являются армированными. Армируют трубы для того чтобы уменьшить величину теплового расширения.

Для армирования применяют следующие материалы:

стекловолокно;

перфорированная алюминиевая фольга;

слой алюминия (наружная армирование);

композит (прослойки из фибро- или стекловолокна).

Трубы, армированные стекловолокном, применяются для обустройства систем водоснабжения, у которых температура воды не превышает 80°C.

Для трубопроводных систем, в которых температура рабочей среды превышает 80°C, применяют полипропиленовые трубы армированный фольгой. Иногда применяют не сплошное армирование фольгой. В системах, смонтированных из таких труб температура транспортируемой среды не должна быть выше +95°C.

Классификация полипропиленовых труб по маркировке и составу сырья

По виду используемого сырья трубы полипропиленовые делят на следующих 4 вида:

• PPR или PPRС (ППР).

Основой такого материала является статический сополимер полипропилена (или рандом-сополимер). Полимер имеет структуру молекул в виде кристаллов. Трубы PPRС применяют в широком спектре – в системах водоснабжения, отопления, канализации.

• PPH.

В данном материале применяются различные модификаторы (нуклеаторы, антистатики и пр.), которые улучшают определенные свойства труб. Применяются такие полипропиленовые трубы для монтажа систем холодного водоснабжения, вентиляции и водоотведения. Низкая стойкость к нагреванию не позволяет использовать трубы из данного материала при прокладке сетей с горячего водоснабжения.

• PPB.

При изготовлении материала из которого сделаны трубы PPB применяется вещество блок-сополимер. Структура блок-сополимер состоит из сочетания микромолекул гомополимера. Каждый блок гомополимера имеет индивидуальный состав и строение. Такая структура дает возможность трубам проявлять высокую стойкость к ударным нагрузкам. Трубы PPB в основном применяют при монтаже систем отопления напольного типа.

• PPs.

В основе такого материала лежит полифенилсульфид. Вещество придает трубам PPs такие технические характеристики, как прочность, стойкость к износу, способность выдерживать повышенную температуру и нагрузку. Эти характеристики достигаются благодаря особой структуре молекул. Применяются трубы из данного материала в вентиляционных и отопительных сетях, системах подачи горячей и холодной воды.

Как определить необходимый диаметр полипропиленовой трубы для конкретного проекта

Пластиковые изделия сейчас встречаются повсеместно. И инженерные коммуникации здесь не исключение. Пластик дешев и долговечен, однако выбирать себе в дом полипропиленовые трубы для водопровода следует с умом.

Любой порыв трубопровода внутреннего водоснабжения – это неимоверная куча проблем у хозяев жилища. Хорошо еще если обойдется без крупного потопа, пару дней ремонта можно и перетерпеть с бутилированной водой.

Иначе ремонтировать придется не только водопроводную систему, но и интерьерную отделку.

Лучшего варианта, чем полипропиленовая труба, придумать для организации водоснабжения в доме сложно. Практически по всем техническим характеристикам полипропилен (термопластичный полимер пропилена, ПП, PP) превосходит поливинилхлорид и полиэтилен. У данного пластика самая низкая плотность (0,91 г/см3) среди аналогов, используемых для производства трубных изделий и фитингов к ним.

Из полипропилена выпускают широкий ассортимент продукции

При этом полипропиленовые трубы отличаются повышенной стойкостью к воздействию щелочей и кислот, а также высокой рабочей температурой и хорошей сопротивляемостью к деформации при ударах. Плавиться ПП начинает при 160–170 градусов С, а размягчаться приблизительно при 140 градусах С. Все зависит от использованных на производстве добавок и пластификаторов.

Таблица классов эксплуатации пластиковых труб по ГОСТ Р 52134-2003

КлассОписаниеТемпература

1	Горячее водоснабжение	60°
2	Горячее водоснабжение	70°
3	Низкотемпературное напольное отопление	60°
4	Высокотемпературное напольное и низкотемпературное радиаторное отопление	70°
5	Высокотемпературное радиаторное отопление	90°
ХВ	Холодное водоснабжение	—

Трубы из полипропилена подходят как для водопровода (ХВС и ГВС), так и для отопления. Однако здесь надо внимательно смотреть на маркировку. Сейчас выпускаются разные варианты этого пластика, различающиеся технологией изготовления и характеристиками.

Типы

На рынке полипропиленовые трубы представлены в трех основных видах:

1. PPH (PP-1) – гомополимер.
2. PPB (PP-2) – блок-сополимер.
3. PPR (PP-3, PPRC, PP-random) – рандом-сополимер.

Обычный PP для изготовления труб практически не используется. У него слишком низкие характеристики для подобных изделий. Чаще всего в магазинах сантехники встречаются варианты PPHи PPR.

Они наиболее дешевы и идеально подходят, чтобы устроить водопровод. Плюс трубы ПП можно также встретить с марками PP-S, PP-PURE и др.

Но эти виды больше предназначены для применения в промышленности и работе с агрессивными средами.

Диаметры труб для водопровода

Материал

Труба PPH отличается повышенной прочностью, но довольно плохо переносит температуры ниже нуля и ультрафиолет. По ГОСТ и СНиПам ее рекомендуется применять только для холодной воды.

PPBнемногим прочнее гомополимера и имеет более широкий диапазон рабочих температур – от -20 до +800С. Однако и стоит этот вариант дороже первого.

Полипропиленовые блок-сополимерные изделия обычно используют при обустройстве «теплых водяных полов».

Изменение длины труб при нагреве от 0 до +60 С

PPR среди этой тройки выделяется наибольшей термостойкостью (способен длительное время выдерживать температуры в +900С) и устойчивостью к УФ. Трубу из него можно применять как для водопровода с холодной и горячей водой, так и для систем отопления. Только такие трубопроводы должны располагаться в обогреваемом помещении, на улице PPR использовать не рекомендуется.

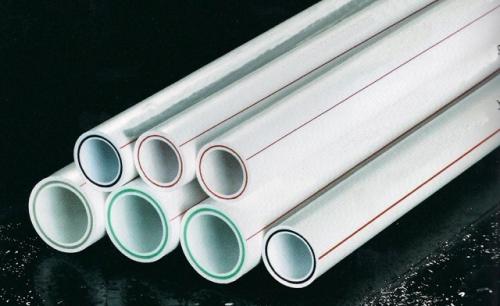

Полипропиленовые трубы в разрезе

Армированные

Все вышеперечисленные три типа полипропиленовых труб относятся к однослойным изделиям. Помимо этого есть многослойные армированные аналоги, в которых полипропилен также является основой. Однако между двумя его слоями дополнительно вставляется прослойка из более жесткого материала.

Армирование в таких ПП трубах выполняется:

• алюминиевой фольгой (PPR-AL-PPR);
• фиброволокном (PPR-FB-PPR);
• стекловолокном (PPR-GF-PPR);
• композитными материалами.

Эти разновидности труб из полипропилена имеют повышенные технические характеристики по прочности, жесткости, теплостойкости и теплопроводности. Но из-за дороговизны для водопровода их лучше не брать.

Они больше предназначены для отопительных систем. Здесь как с заменой электропроводки в квартире – в этой ситуации провода со слишком толстыми жилами применять нельзя. Они стоят дороже, а толку ноль.

Более того, их использование грозит проблемами.

Виды полипропиленовых труб

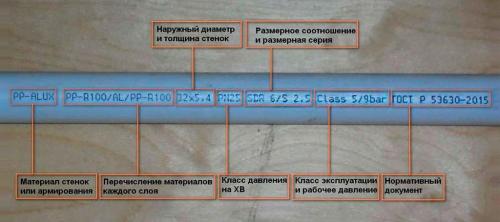

Маркировка полипропиленовых труб

При выборе полипропиленовых труб помимо типа PP и наличия армирования в маркировке необходимо также смотреть на максимальное рабочее давление. По ГОСТ этот параметр обозначается PN и цифрой от 10 до 25.

Какие допуски и отклонения по диаметру допускаются ГОСТом для полипропиленовых труб

В качестве примеров рассмотрим два трубопровода известных производителей, расшифровка аббревиатур которых поможет понять общий принцип маркировки трубной продукции.

• VALTEC — название компании производителя пластиковых трубопроводов;
• PP-R - указывает на то, что изделие изготовлено из полипропилена с рандомными сополимерами;
• SDR 11 — значение коэффициента показывает отношение диаметра трубопровода к толщине его стенки;
• 20*1,9 — данная группа символов прямо указывает на диаметр трубы и толщину ее стенки;
• class 1/1,0 МПа — первый класс эксплуатации подразумевает максимальное давление 1 МПа, что относит сферу применения трубопровода к системам водоснабжения;
• ГОСТ 32415–2013 — название нормативного документа для однослойных трубопроводов из полимеров.

VALFEX PP-R-80 армированная стекловолокном PP-R PN20 SDR 7,4/S 3,2 Class 5/6 bar Class 1/13 bar — ГОСТ 53630–2015

• VALFEX — имя торгового бренда компании производителя;
• PP-R-80 Армированная стекловолокном PP-R — эта надпись указывает на многослойную полипропиленовую трубу на основе рандом сополимера с армированием стеклянным волокном;
• PN20 — максимальное давление для трубопроводов этого типа составляет 20 бар при температуре воды +20 °С;
• SDR 7,4 — отношение диаметра трубопровода к толщине его стенки составляет 7,4. Такая величина соответствует коэффициенту S — 3,2;
• Class 5/6 bar Class 1/13 bar — это обозначение указывает на предельные величины давления для разных классов эксплуатации;
• ГОСТ Р 53630–2015 — отсылка к стандарту на многослойные трубопроводы.

Как проверить соответствие полипропиленовой трубы требованиям ГОСТа по диаметру

В промышленности полимерных материалов используется несколько основных видов термопластов, каждый из которых обладает своими достоинствами и недостатками:

• основное назначение трубопроводов из поливинилхлорида (ПВХ) — напорная и безнапорная канализация, к материалам которой не предъявляется высоких требований по предельной температуре и давлению. По этой же причине трубопроводы ПВХ не получили широкого распространения при проектировании систем водоснабжения;
• линейная молекулярная структура полиэтилена (ПЭ) также определяет невысокую стойкость к температуре, однако крайне низкая стоимость сырья позволила трубопроводам из полиэтилена практически полностью занять нишу напорных систем холодного водоснабжения. Также этот материал очень популярен при прокладке внешних канализационных труб большого диаметра;
• разветвленная молекулярная структура с углеродными соединениями трубопроводов из полипропилена (ПП) придает этому материалу высокую стойкость к температуре, верхняя граница которой достигает +95°С . Такая особенность позволяет использовать трубопроводы из ПП в системах подачи горячей и холодной воды, а также в отопительных системах с ограниченным графиком рабочих температур;
• поперечные связи в линейной структуре полиэтилена определили появление такого материала как сшитый полиэтилен (PEX), температурные характеристики которого существенно превышают параметры обычного ПЭ. Детали трубопроводов из сшитого полиэтилена соединяются с помощью специальных фитингов , так как поперечные связи молекулярной структуры потеряли способность к сварке;
• развитая структура молекул полибутена (ПБ) обеспечили этому материалу повышенную стойкость к высоким температурам и долговременную прочность, которая превышает этот параметр у других материалов. Материал стоек к воздействию агрессивных химических сред, хорошо сваривается и имеет высокую устойчивость к механическому износу. Такие параметры полибутена определили его широкое распространение в проектах систем отопления и снабжения теплом, подачи горячей и холодной воды, а также в различных системах канализации. Долговечность изделий из полибутена составляет не меньше 50 лет .

Как влияет диаметр полипропиленовой трубы на её прочность и надежность

Отопительная система прослужит максимально длительное время без сбоев и ремонта, если для нее будут подобраны правильные комплектующие, отвечающие ряду специфических требований.

Для систем отопления подойдут далеко не все разновидности полипропиленовых труб

Все элементы и узлы системы отопления на протяжении даже вполне штатной эксплуатации испытывают достаточно серьезные нагрузки. Это, конечно, весьма амплитудные перепады температур, скачки давления, которые усугубляются еще и агрессивными химическими воздействиями некачественного теплоносителя, особенно в том случае, если домашняя (квартирная) система подключается к центральному отоплению.

Полипропиленовые трубы – материал достаточно неоднозначный, и представлен в продаже множеством типов, различающихся между собой толщиной стенок, наличием или отсутствием армирования, качеством материала, стойкостью к температурным и барическим нагрузкам, ультрафиолетовому воздействию, характеристиками линейного расширения. Поэтому, собираясь обновить контур системы отопления, необходимо очень точно знать, какими качествами должен обладать материал изготовления труб.

Для установки в систему отопления необходимо выбирать полипропиленовые трубы, отвечающие следующим основным характеристикам:

• Так как стандартная температура теплоносителя в центральной системе отопления обычно составляет 70?75 градусов, но иногда она может быть даже больше, трубы для нее нужно выбирать с таким расчётом, чтобы их термостойкость обладала определенным запасом, до 90?95 градусов нагрева. Трубы не должны деформироваться, прогибаться, «плыть» при высокотемпературном нагреве, их термическое расширение не должно выходить за определенные рамки.

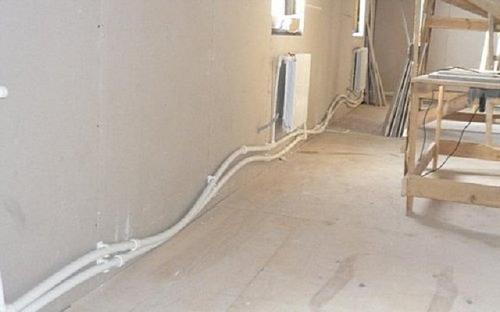

Печальные последствия пренебрежения правилами выбора полипропиленовых труб для контура отопления

• Кроме повышенных температур, в центральной системе отопления возникают неконтролируемые скачки давления и гидроудары. Особенно они вероятны в период испытательных мероприятий перед началом отопительного сезона. Отсюда вывод – трубы должны стойко выдерживать высокие барические нагрузки.
• Материал, из которого изготовлены трубы, должен быть инертен к агрессивным веществам, которые могут быть в составе теплоносителе. Стенки не должны подвергаться коррозии, а полипропилен в полной мере обладает этими достоинствами, поэтому отлично подходит для отопительных систем.
• Чтобы добиться нормальной циркуляции теплоносителя по контуру, без создания в нем грязевых пробок, внутренние поверхности труб должны иметь идеальную гладкость и сохранять ее в первоначальном состоянии как можно дольше. В отличие от металлических труб, полипропиленовые не будут разъедаться любым из известных видов коррозий, и на их внутренних стенках не появятся неровности, в которых обычно скапливается грязь и известковый налет.
• Коэффициент теплового расширения материала труб для системы отопления должен быть минимален, иначе при нагреве на длинных прямых участках трубы начнут провисать.
• Длительность эксплуатации труб должна быть, по крайней мер, не ниже сроков службы, на которые рассчитаны другие элементы системы отопления.
• Казалось бы, малозначимая характеристика, но ее тоже следует иметь в виду. При движении теплоносителя по трубам, если они имеют неровную внутреннюю поверхность, могут создаваться шумы, незаметные вроде бы сначала, но постепенно вызывающие раздражение. Полипропилен способен обеспечить практически бесшумную циркуляцию жидкости, в отличие от, так как в полимерных трубах не создается сильных завихрений, а значит, и резонансных звуков.
• Контур из полипропиленовых труб всегда более эстетичен, нежели металлический, и не требует периодического окрашивания.
