Полное руководство: как расшифровать маркировку пластиковых труб

Полное руководство: как расшифровать маркировку пластиковых труб

В качестве примеров рассмотрим два трубопровода известных производителей, расшифровка аббревиатур которых поможет понять общий принцип маркировки трубной продукции.

• VALTEC — название компании производителя пластиковых трубопроводов;
• PP-R - указывает на то, что изделие изготовлено из полипропилена с рандомными сополимерами;
• SDR 11 — значение коэффициента показывает отношение диаметра трубопровода к толщине его стенки;
• 20*1,9 — данная группа символов прямо указывает на диаметр трубы и толщину ее стенки;
• class 1/1,0 МПа — первый класс эксплуатации подразумевает максимальное давление 1 МПа, что относит сферу применения трубопровода к системам водоснабжения;
• ГОСТ 32415–2013 — название нормативного документа для однослойных трубопроводов из полимеров.

VALFEX PP-R-80 армированная стекловолокном PP-R PN20 SDR 7,4/S 3,2 Class 5/6 bar Class 1/13 bar — ГОСТ 53630–2015

• VALFEX — имя торгового бренда компании производителя;
• PP-R-80 Армированная стекловолокном PP-R — эта надпись указывает на многослойную полипропиленовую трубу на основе рандом сополимера с армированием стеклянным волокном;
• PN20 — максимальное давление для трубопроводов этого типа составляет 20 бар при температуре воды +20 °С;
• SDR 7,4 — отношение диаметра трубопровода к толщине его стенки составляет 7,4. Такая величина соответствует коэффициенту S — 3,2;
• Class 5/6 bar Class 1/13 bar — это обозначение указывает на предельные величины давления для разных классов эксплуатации;
• ГОСТ Р 53630–2015 — отсылка к стандарту на многослойные трубопроводы.

Связанные вопросы и ответы:

Что такое маркировка пластиковых труб и для чего она нужна

Маркировка пластиковых труб - это способ для покупателей контролировать рабочие характеристики и качество трубы.

Она должна содержать следующую информацию:

• стандарт качества,
• название производителя или его товарный знак,
• давление, которое труба может выдержать,
• диаметр трубы,
• материал, из которого она сделана,
• назначение трубы (например, питьевая или газовая),
• номер партии и дату изготовления.

Диаметры труб измеряются по наружному диаметру, но есть и такие, которые измеряются по внутреннему диаметру.

Давление обозначается PN и выражается в барах. Под этим подразумевается наименьшее давление, которое труба может выдержать в течение 50 лет при температуре + 20 градусов.

Диаметр трубы - это ключевой параметр, который определяет ее размеры и функциональность. Большинство труб измеряются по наружному диаметру, однако существуют и такие, которые измеряются по внутреннему диаметру (например, гофрированные трубы для канализации).

Наружные диаметры труб варьируются от 10 до 1600 миллиметров: 10, 16, 20, 25, 32, 40, 50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1200, 1400, 1600.

Материал, из которого изготовлена труба, также является важным аспектом. Он влияет на прочность, долговечность и другие характеристики трубы.

Назначение трубы - это еще один важный фактор. Одни трубы предназначены для питьевой воды, другие - для газа, третьи для канализации.

Номер партии и дата изготовления помогают определить происхождение трубы и ее качество. Обычно на трубе указываются две последние цифры года выпуска и 15 знаков информации, включая порядковый номер, месяц изготовления, номер смены, линию и машину.

Какие основные элементы входят в маркировку пластиковых труб

• Очевидно, что у профессиональных производителей и монтажников существует потребность описывать наружный диаметр и толщину стенок полимерных труб максимально непонятными для клиентов нормами. Исторически многие виды напорного оборудования подразделялись в соответствии с прочностью и толщиной стенок по категориям прочности относительно величин давления (по напорным рядам) обозначаемых «PN». Для полимерных труб по некоторым вполне объективным причинам, но и для дальнейшего запутывания ситуации были введены еще и классификации «S» и «SDR»:
  • PN – некое идельное максимальное допустимое рабочее давление, с которым труба может эксплуатироваться при температуре 20°C в течение срока службы 50 лет в идеальных условиях окружающей среды и с идеальной рабочей средой
  • SDR — число, соответствует отношениювнешнего диаметра трубы к толщине стенок SDR= D/s, где:
    • D — наружный диаметр трубы,
    • s — толщина стенок трубы;
  • S — число, маскирующее SDR, S=(SDR-1)/2, — чтобы уж совсем было непонятно.

Например, для трубы из полиэтилена для систем распределения воды, соединительных узлов канализации под давлением и канализационных систем согласно EN 12201-2 и сейчас существуют обозначения S, SDR и PN одновременно:

• Стандарт EN 12201 даёт чёткое определение:
  • PN — это числовое значение, которое соответствует допустимому рабочего давлению воды при температуре 20°C, выраженному в барах и минимальном конструктивном коэффициенте.
• Как видно из таблицы, значения PN отличаются для различных видов полиэтилена (PE) труб одной той же серии S (т.е. трубы с одинаковой толщиной стенок). При использовании полиэтиленовых труб для систем распределения холодной воды значение PN вполне надёжно выражает величину гидростатической прочности труб при рабочей температуре 20°C. Это правило не распространяется на трубы для распределительных систем горячей и холодной воды. В таких случаях используются отдельные нормы для различных материалов:
  • EN ISO 15874 Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Полипропилен (РР)
  • EN ISO 15875 Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Сшитый полиэтилен (PEX)
  • EN ISO 15876 Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Полибутилен (PB)
  • EN ISO 15877 Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Хлорированный поливинилхлорид (PVC-C)
  • EN ISO 22391 Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Полиэтилен повышенной термостойкости (PE-RT)

Этими стандартами уже не предусмотрена маркировка PN. Для труб используется маркировка серии S.

Например, полипропиленовые трубы, ранее имевшие маркировку PN10 , в настоящее время согласно нормам обозначаются как S5 (обычно производители используют обе классификации, поскольку заказчики привыкли к классическим обозначениям PN). На переходный период приводились и приводятся сейчас таблицы соответствий значений PN, S и SDR.

А для чего определённая труба предназначена? Ну уж точно этого не узнать через обозначения S, SDR и PN. Информацию по применению конкретного типа трубы производитель обязан указать на каждой трубе по формуле: класс эксплуатации/рабочее давление .

Согласно стандарту ISO 10508 области использования труб различных классов определены следующим образом:

• Класс 1 (распределительные системы горячей воды 60°C, срок службы 50 лет)
• Класс 2 (распределительные системы горячей воды 70°C, срок службы 50 лет)
• Класс 4 (напольное отопление, низкотемпературные радиаторы, срок службы 50 лет, причем предполагается, что (в течение 50 лет) система будет работать 2,5 года при температуре 20°C, 20 лет при температуре 40°C, 25 лет при температуре 60°C и 2,5 года при температуре 70°C)
• Класс 5 (высокотемпературные радиаторы, срок службы 50 лет, причем предполагается, что (в течение 50 лет) система будет работать 14 лет при температуре 20°C, 25 лет при температуре 60°C, 10 лет при температуре 80°C и 1 год при температуре 90°C)

Для каждого материала и на каждую серию S должна рассчитана величина максимального рабочего давления (4, 6, 8, 10….. бар) для конкретного класса эксплуатации.

Как определить материал, из которого сделана пластиковая труба по ее маркировке

Основные параметры трубы записывают в виде аббревиатур и наносят на трубу тиснением. В маркировке пластиковых труб зашифровано место производства, назначение и варианты использования:

1. Информация о производителе . В самом начале маркировки указывают название предприятия либо его товарный знак.
2. Материал , из которого изготовлены трубы.
3. Номинальное давление PN .
4. SDR . Стандартный размерный коэффициент, с помощью которого определяют максимальную нагрузку на трубу.
5. Номинальный наружный диаметр и толщина стенок трубы.
6. Класс эксплуатации трубы.
7. Назначение . По этому признаку все трубы делятся на технические и питьевые.
8. Стандарты производства . Это номер документа ГОСТ, который регламентирует изготовление конкретной трубы.

Кроме того, в маркировке трубы могут указываться дополнительные технические параметры, знаки качества, номер партии, дата изготовления.

Нормативные документы

Маркировка напорных трубопроводов регламентируется ГОСТ Р 52134-2003 "Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления. Общие технические условия".

Для маркировки многослойных трубопроводов используется предыдущий стандарт с дополнением ГОСТ Р 53630–2015, который определяет техусловия многослойных труб под напором для бытовых и промышленных систем отопления, ХВС И ГВС.
Маркировка трубных систем для прокладки кабелей регламентируется ГОСТ Р МЭК 61386.1-2014 “Трубные системы для прокладки кабелей”.

Разберём параметры маркировки подробнее.

Что означает номинальное давление в маркировке пластиковых труб

Прочитав цифры на изделии, специалист может определить размер трубы, ее тип, марку стали, прочность, предприятие-изготовитель и некоторые другие параметры изделия.

Маркировка стальных труб специального назначения содержит дополнительную маркировку.

К изделиям специального назначения относятся:

• Трубы из легированных марок стали;
• Нержавеющих;
• Бурильных;
• Магистральных газопроводов;
• Котельных и т. п.

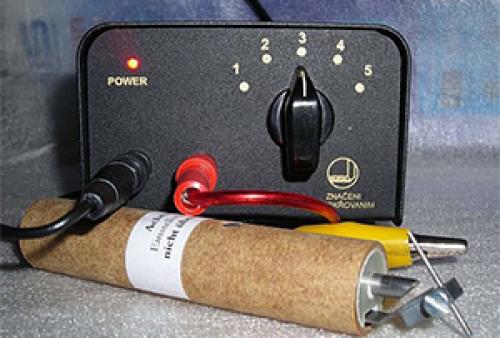

Маркировка по ГОСТу

Расположение номера

Маркировку наносят у торца трубы не ближе 2-ух см. от края, но не далее 50 см. Если клеймение механизировано – маркировка располагается на расстоянии 10 – 150 см. от края.



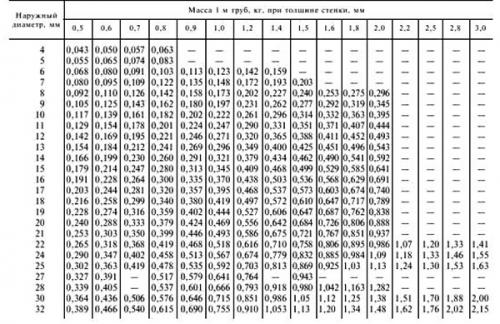

Размеры и масса 1 м стальных труб по ГОСТ 19277-73

Размер выбиваемого клейма

Высота знаков от 5 до 30 мм, ширина от 3 до 12 мм — зависит от размеров трубы.

Классификация

Существует условное деление на шесть классов:

1 класс — используется для транспортировки жидких и газообразных веществ низкого давления в поливных системах. Изготавливают ограждения и опоры, строительные леса и т. п.

2 класс — применяют в трубопроводах низкого и высокого давления, для подачи нефтепродуктов, газа и воды.

3 класс — работает в условиях высоких температур под давлением: котлы отопления, нефтяной крекинг, ядерная техника.

4 класс — бурильные толстостенные трубы, выдерживающие большую нагрузку на скручивание. Используются при разработке нефтяных месторождений и др. геологических работах.

5 класс используется в транспортном строении: вагоны, автомобили, мостовые краны, буровые вышки и в конструкции мебели.

6 класс – заготовки, используемые в машиностроении для изготовления: подшипников, цилиндров насосов, ресиверов и т. п.

А вы знали, что практически 90% труб, изготавливаемых в России, делаются из стали?— читайте о способах соединения труб: пайка, фитинги, муфты.

О том, что полезно знать при пайке полипропиленового водопровода, читайте.

А здесьвы найдете информацию о способах соединения металлопластиковых труб — компрессионный фитинг, пресс-фитинг, пресс клещи.

По диаметру трубы различают следующим образом:
• До 114 мм – трубы малого диаметра;
• От 114 мм до 480 мм – среднего;
• От 480 мм – большого.



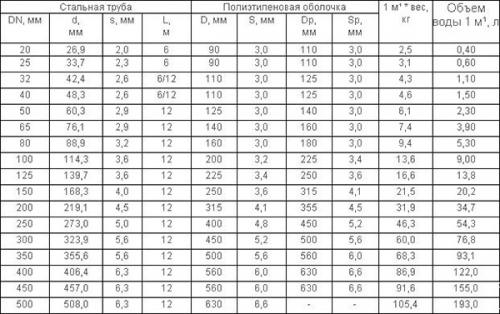

Диаметр труб из стали по ГОСТ Р

Малого диаметра (до 114 мм.).

На трубах малого диаметра маркировка не ставится. К ним прикрепляется сопроводительный ярлык с информацией. То же и с холоднодеформированными трубами до 450мм – их транспортируют в пакетах, а ярлык закрепляется на весь пакет.

На ярлыке содержатся следующие данные :



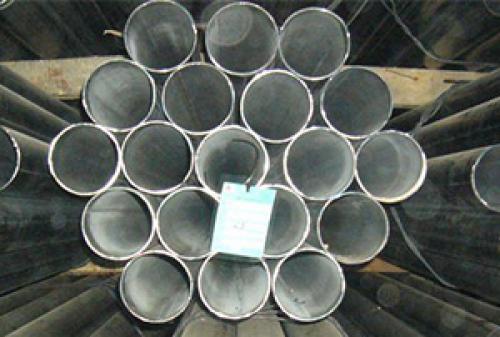

Трубы малого диаметра с информационным ярлыком

• Наименование получателя;
• № заказа;
• Дата / смена;
• № пакета;
• № партии;
• Размер;
• Стандарт (ТУ или ГОСТ);
• Марка стали;
• № плавки;
• Штук (количество единиц в пакете);
• Теоретическая масса кг. (если заказ в метрах);
• Фактическая масса;

Среднего диаметра (114 – 480 мм)

Трубы с толщиной стенки от 3,5 мм и диаметром от 159 мм маркируют каждую отдельно. Холоднодеформированные трубы от 159 – 450 мм, как правило, маркируются три изделия из всего пакета и прилагают ярлык.

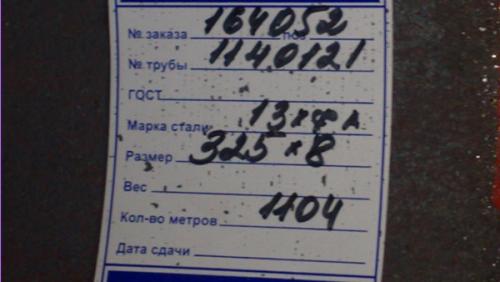

Пример ярлыка стальной трубы

Большого диаметра (от 480 мм)

Допускается маркировка диаметром от 530 мм — на внутренней поверхности.

При толщине стенки более 10 мм возможна маркировка на торце трубы.

Цвет краски может означать марку стали, из которой труба изготовлена.

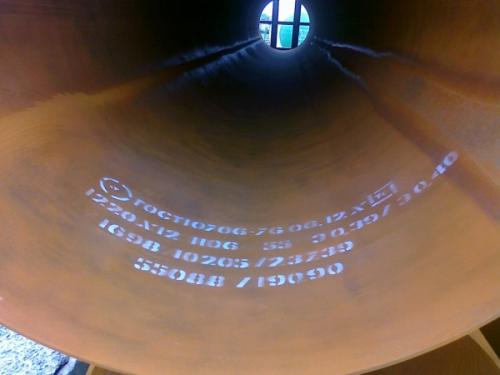

Маркировка трубы большого диаметра на внутренней поверхности

Для того чтобы легче было найти маркировку, её, как правило, выделяют яркой краской.

Как расшифровывается диаметр труб из маркировки

Стальные трубы – это полые ( пустотелые) цилиндрические или профильные изделия, имеющие большую по сравнению с сечением длину, при относительно небольшой массе трубы обладают большим моментом сопротивления изгибу и скручиванию.
Металлические трубы из стали изготавливают преимущественно круглого сечения, а так же квадратного, прямоугольного, овального и др.
По способу производства трубы делятся на:

• Бесшовная стальная труба – стальная труба, не имеющая сварного шва или другого соединения, изготовленная одним из способов ковки, прокатки, волочения или прессования.
• Горячедеформированная бесшовная стальная труба –стальная труба, деформированная при температуре выше температуры рекристаллизации*.
  * напряжения текучести и уровень деформационного упрочнения уменьшаются с увеличением температуры, поэтому для деформации требуется силы меньше, чем при холодной обработке
• Холоднодеформированная бесшовная стальная труба – стальная труба, заданный размер которой получен способом холодной деформации.
• Электросварная стальная труба – труба, изготовленная из штрипсов** или листового проката путем формовки и электросварки.
  ** полоса, более узкое, чем лист катаное изделие некоторой максимальной толщины и ширины, зависящих от типа металла .
• Прямошовная электросварная стальная труба – труба, изготовленная путем сварки прямого стыка, параллельного оси трубы.
• Спиралешовная электросварная стальная труба – труба, изготовленная из штрипсов или листового проката путем формовки по спирали и непрерывной сварки стыка спиральным швом.

Что такое толщина стенки труб и как она обозначается в маркировке

Полипропиленовые трубопроводы неслучайно пользуются все большей популярностью у домашних мастеров и монтажников-профессионалов. Трубы из полипропилена обладают целым рядом достоинств, благодаря которым они постепенно вытесняют продукты из традиционных материалов. Выбор пластиковых труб сегодня просто огромен и все изделия различаются по своим характеристикам и назначению. Выяснить, какие из них подойдут для системы отопления, холодного или горячего водоснабжения, вентиляции, поможет расшифровка маркировки полипропиленовых труб.

«Считываем» информацию

Если взять в руки, можно увидеть на ней длинный ряд символов, аббревиатур и цифр. Давайте разберемся, что они обозначают. Подробная расшифровка – на изображении ниже.

• На первом месте обычно стоит название фирмы изготовителя.
• Далее идет обозначение типа материала, из которого выполнено изделие: РРН, PPR, PPB.
• На трубной продукции обязательно указывается рабочее давление, которое обозначается двумя буквами – PN, – и цифрами – 10, 16, 20, 25.
• Несколькими числами указаны диаметр изделия и толщина стенки в миллиметрах.

• На отечественных модификациях может обозначаться класс эксплуатации по ГОСТу.
• Максимально допустимое.

Дополнительно указываются:

1. Нормативные документы, в соответствии с которыми изготовлена трубная продукция, международные регламенты.
2. Знак качества.
3. Информация о технологии, по которой выполнено изделие, и классификация по MRS (минимальная длительная прочность).
4. 15 цифр, содержащих информацию о дате производства, номере партии и т. д. (последние 2 – год выпуска).

А теперь остановимся подробнее на самых важных характеристиках полипропиленовых труб, указанных в маркировке.

Материал и область применения

Изготовители из разных стран пользуются немного различными обозначениями, но маркировка PP обязательно будет присутствовать, демонстрируя, что труба изготовлена из полипропилена. Дополнительные буквы или цифры указывают на конкретный тип этого материала, имеющий свои свойства.

1. РPН (РР-тип 1, РР-1) – труба изготовлена из гомополимера. Ввиду особенностей этой разновидности полипропилена она предназначена только для холодной воды, а также для вентиляции.
2. РРВ (РР-тип 2, РР-2) – изделие выполнено из блоксополимера. Может использоваться для холодного водоснабжения и в низкотемпературных видах систем отопления.
3. PPR (РР-2, PPR, PP-random, PPRC) – труба сделана из рандом-сополимера. Изделия с такой маркировкой наиболее распространены благодаря своей универсальности. За счет повышенной термостойкости могут использоваться в отопительных системах любого вида, а также для подачи горячей и холодной воды в квартиры и дома.

Номинальное давление

Буквы PN – это обозначение разрешенного рабочего давления. Последующая цифра указывает уровень внутреннего давления в барах, которое может выдержать изделие в течение срока службы в 50 лет при температуре воды 20 градусов. Этот показатель напрямую зависит от толщины стенки изделия.

• PN10. Такое обозначение имеет недорогая тонкостенная труба, номинальное давление в которой – 10 бар. Температурный максимум, который она может выдержать, – 45 градусов. Такое изделие используется для прокачки холодной воды и устройства теплого пола.

• PN16.   Большее номинальное давление, большая предельная температура жидкости – 60 градусов Цельсия. Такая труба значительно деформируется под воздействием сильного нагрева, поэтому не подходит для использования в отопительных системах и для подачи горячей жидкости. Ее предназначение – холодный водопровод.

• PN20. Полипропиленовая труба этой марки выдерживает давление в 20 бар и температуру до 75 градусов по Цельсию. Она достаточно универсальна и используется для подачи горячей и холодной воды, однако не должна применяться в системе отопления, поскольку имеет высокий коэффициент деформации под воздействием тепла. При температуре 60 градусов отрезок такого трубопровода в 5 м удлиняется почти на 5 см.

• PN25.   Это изделие имеет принципиальное отличие от предыдущих типов, посколькуили стекловолокном. По свойствам армированная труба схожа с продуктами из металлопластика, менее подвержена температурному воздействию, выдерживает 95 градусов. Предназначена для использования в системах отопления, а также в ГВС.

Класс эксплуатации

При выборе полипропиленовых изделий отечественного производства назначение трубы подскажет класс эксплуатации по ГОСТ.

• 1 класс – изделие предназначено для горячего водоснабжения при температуре 60 °С.
• 2 класс – ГВС при 70 °С.
• 3 класс –  для напольного отопления, использующего низкие температуры до 60 °С.
• 4 класс – для напольной и радиаторной систем отопления, в которых используется вода до 70 °С.
• 5 класс – для радиаторного отопления с высокими температурами – до 90 °С.
• ХВ – холодное водоснабжение.

Размеры

Размеры труб из полипропилена варьируются в широких пределах. Значения внешнего и внутреннего диаметра, толщины стенки можно найти в следующей таблице.

Какие допуски указываются в маркировке пластиковых труб

Что означают обозначения на пластиковых трубах

Основные стандарты

В России пластиковые трубы изготавливаются и маркируются в соответствии с установленными стандартами. Это позволяет обеспечить их безопасность, долговечность и надёжность. Одним из ключевых документов в этой области является ГОСТ 32415–2013, в котором прописаны требования к трубам: размеры, толщина стенок, прочность, рабочее давление и температурные условия эксплуатации. Также он регулирует порядок нанесения маркировки, чтобы пользователи могли легко разобраться в характеристиках продукции.

Для многослойных труб, которые используются в сложных системах, действует другой документ — ГОСТ Р 53630–2015. Он охватывает требования к системам отопления и водоснабжения. Эти стандарты помогают производителям поддерживать качество продукции на высоком уровне, а пользователям выбирать изделия, подходящие для их задач.

Зачем нужна маркировка труб

Маркировка труб является своего рода паспортом изделия, содержащим всю необходимую информацию о его характеристиках.

Она позволяет:

— Определить, подходит ли труба для конкретных условий эксплуатации.

— Проверить, соответствует ли изделие требованиям стандартов.

— Узнать материал, рабочее давление, класс эксплуатации и другие важные параметры.

Основные обозначения на трубах

На трубах указываются различные параметры, которые помогают понять их назначение. Рассмотрим основные обозначения:

— Класс эксплуатации: показывает, в каких условиях можно использовать трубу.

— Класс ХВ — трубы для подачи холодной воды, не рассчитанные на повышенные нагрузки и нагрев.

— Класс 1 — изделия, пригодные для горячей и холодной воды с температурой до 60 °C.

— Класс 2 — предназначены для подачи горячей воды с температурой до 70 °C.

— Класс 4 — выдерживают как низкие, так и высокие температуры.

— Класс 5 — универсальные трубы, рассчитанные на высокие нагрузки по давлению и температуре, идеально подходят для отопления. Однако их использование может быть экономически невыгодным.

— SDR (Standard Dimension Ratio): соотношение наружного диаметра трубы к толщине стенки. Чем ниже этот показатель, тем выше прочность изделия.

— PN: показывает максимально допустимое давление. Например, PN10 означает, что труба выдерживает давление до 10 бар.

— MRS: минимальная прочность материала, обеспечивающая работу трубы в течение 50 лет при нормальных условиях эксплуатации.

Важность материалов изготовления

Материал, из которого изготовлена труба, определяет её свойства и сферу применения. Вот основные виды материалов:

— PE (полиэтилен) — гибкие трубы, устойчивые к холоду, но с ограниченной термостойкостью.

— PP-R (полипропилен) — универсальный материал, подходящий как для горячей, так и для холодной воды.

— PP-RCT (модифицированный полипропилен) — более прочный и термостойкий вариант.

— PVC-U (непластифицированный поливинилхлорид) — экономичный материал, идеальный для систем подачи холодной воды.

— PE-RT — полиэтилен с повышенной термостойкостью, часто используемый в отопительных системах.

Каждый материал подбирается с учётом специфики эксплуатации, что позволяет создать надёжную и долговечную систему.

Дополнительные аспекты выбора

Влияние толщины стенки на эксплуатацию

Толщина стенки — один из важнейших параметров. Она определяет способность трубы выдерживать рабочее давление и механические нагрузки. Например, трубы с более толстыми стенками устойчивы к повышенному давлению и внешним повреждениям, что делает их идеальными для сложных инженерных систем. Показатели S и SDR позволяют быстро оценить прочность трубы:

— SDR — чем меньше значение, тем прочнее изделие.

— S — используется для расчёта толщины стенки и помогает проектировщикам выбрать подходящий вариант.

Устойчивость к температурам

Материалы труб различаются по способности выдерживать высокие и низкие температуры:

— PP-R (полипропилен) — трубы, рассчитанные на нагрев до 95 °C, идеально подходят для отопления и горячего водоснабжения.

— PE (полиэтилен) — подходят для систем подачи воды при низких температурах, например, в подземных коммуникациях.

— PE-RT и PP-RCT — современные материалы, сохраняющие свои свойства при высоких температурах и устойчивые к термическому старению.

Выбор материала с учётом температурных условий позволяет продлить срок службы системы.

Химическая стойкость

Некоторые материалы, такие как PVC-C (хлорированный поливинилхлорид) и PE, обладают повышенной устойчивостью к химическим веществам. Это делает их идеальными для промышленного использования, где часто транспортируются агрессивные жидкости:

— PVC-C устойчив к воздействию кислот и щелочей.

— PE идеально подходит для коррозионно-устойчивых систем и газопроводов.
