Стропильную систему нужно обязательно делать для многих видов крыш. Конечно, крыша с эркером также должна ее иметь. Возведение стропильной системы для такого вида крыши может быть осуществлено из деревянных балок и досок. Их соединение друг с другом, а также с другими элементами конструкции, осуществляется посредством шурупов, саморезов и иных подходящих крепежных элементов. Стропильная система должна состоять из балок достаточных размеров, причем выбирать нужно с запасом, обрезая лишнюю длину или ширину непосредственно во время монтажа. По большому счету, принципы выполнения работ по возведению стропильной системы в этом случае мало чем отличаются от традиционных работ при устройстве разных видов крыш. Укладка мауэрлата выполняется по армированному поясу, в том время как крепление стропильных ног осуществляется к мауэрлату.

Установка стропильных ног выполняется на начальном этапе. Стропильные ноги необходимо вывести за плоскость стен. Это в дальнейшем можно было сформировать карнизные свесы. Это не позволит влаге, которая стекает по кровле, оказывать негативное воздействие на материал стен. Чтобы закрепить различные деревянные элементы крыши, обычно применяются традиционные саморезы или специальные крепежи, которые устойчивы к коррозии и покрыты слоем оцинкованной стали.

Стропильная система может быть установлена на самой крыше независимо от того, вальмовая она или нет.

Кроме того, возможен вариант, при котором отдельные элементы системы будут собираться на поверхности земли. Это будет зависеть от конструктивного решения и проекта – будет ли являться крыша с эркером самостоятельной конструкцией, либо станет продолжением крыши дома. В тех ситуациях, когда стропильная система для яндовой крыши собирается отдельными фермами, то после того, как они будут подняты на крышу, закрепить их необходимо не только мауэрлатом, но и к коньку. Крепление к коньку обычно выполняется при помощи стальных пластинок. Крепить металлические пластинки в этом случае рекомендуется с использованием специальной прокатной машины. Если нет возможности ее использовать, то можно применить обычный молоток.

План кровли с эркером. Устройство крыши

В первую очередь стоит отметить, что стропила для такой крыши выполняются из бруса с меньшим сечением, так как нагрузка на эркер будет значительно меньше, чем на основную кровлю. Как уже говорилось, конструкция кровли для эркера может быть разной, но представляет она либо отдельную, либо соединенную с основным строением. В любом случае крыша заранее проектируется и рассчитывается.

Итак, возведение кровли для эркера идет по следующему алгоритму с четким соблюдением технологии процесса:

1. Выполнение армированного пояса. В первую очередь монтируется кольцевая конструкция монолитного типа с металлической сеткой, которая обязательно опоясывает контур стен эркера. Этот элемент необходим для опоры балок, а также разгрузки оконных перемычек. С помощью армированного пояса идет распределение нагрузки и усиление всей конструкции эркера.
2. Создание стропильной системы. В первую очередь, перед началом работ, подготавливаются все необходимые материалы и инструменты. Это пиломатериал для устройства стропил, обрешетки и балок, гидроизоляционный материал, крепежные элементы и вязальная проволока. Все деревянные детали для конструкции обязательно обрабатываются антисептиками и антипиренами для дополнительной защиты.
   Вначале по всему периметру эркера крепится мауэрлат. Это происходит путем установки металлических шпилек в армопояс. Стропильные фермы собираются на земле и поднимаются на эркер для фиксации с коньком. Для усиления необходима установка укосин, стоек и прочих деталей. Соблюдение пропорций конструкции каркаса кровли крайне важно, так как обеспечивают привлекательный внешний вид всей крыши и дома с эркером в целом.

   Важно! Нижние части стропил должны выступать над конструкцией эркера для получения карнизного свеса, чтобы дождевая и талая вода не стекала в будущем по стенам, разрушая их или на лоджию.

   Сейчас существуют специальные компьютерные программы, в которых можно спроектировать любую по сложности кровлю с 3 D эффектом для лучшего понимания, как устроить ее и разобраться с правильностью угла наклона конструкции, а также возможностью провести расчеты.
   Для устройства эркерной крыши используется масса крепежных элементов, среди которых шпильки, саморезы, шурупы, гвозди, металлические пластина. На них не стоит экономить, так как от качества зависит надежность всей конструкции. Обязательно покупаются только оцинкованные крепежные материалы, так как они защищены специальным покрытием от коррозии.

3. Выполнение обрешетки. Стропила перед укладкой обрешетки покрываются гидроизоляционной пленкой, прикрепляемой на скобы, или рубероидом, который монтируется на гвозди с широкими шляпками. При этом укладывается она свободно, без сильного натяга, а уже на нее монтируются планки обрешетки.
   В зависимости от того, какое кровельное покрытие выбрано, обрешетка может быть сплошной или разреженной. Первый вариант подойдет для гибких кровельных материалов, а второй для жестких, например, металлочерепицы.

4. Кровельное покрытие. Эркерная кровля в плане укладки кровельного материала ничем не отличается от обычно крыши здания. Особенность состоит только в том, какой конструкции выполнен эркер, является ли он продолжением здания или стоит отдельно от него. Наиболее распространенным вариантом является мягкая или натуральная керамическая черепица, так как для такой небольшой площади покрытия нужно использовать материал с наименьшим количеством отходов.

   Важно! Особое внимание уделяется правильной и качественной гидроизоляции ендов.

   Планки ендового типа делятся на виды. Первый – это наружные планки, которые закрывают не привлекательные по внешнему виду срезы. А ко второму относятся те, на которые постоянно будет осуществляться большая нагрузка. Весной и летом по ним стекает вода, а в холодное время года сверху накапливается снежный покров.
   Для повышения надежности мест соединения используются герметики или уплотнитель. Утепление и пароизоляция кровли проводится в последнюю очередь со стороны помещения.

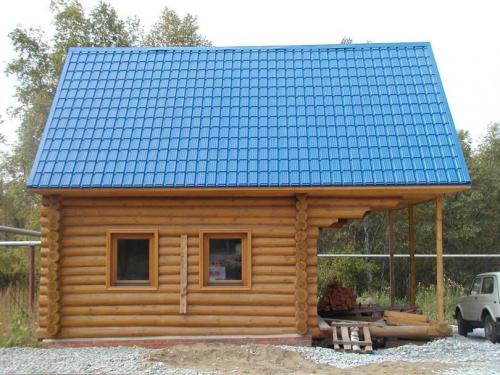

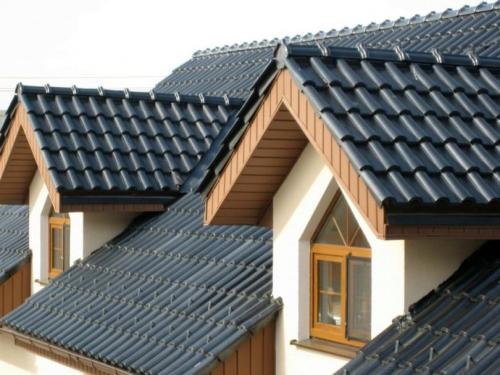

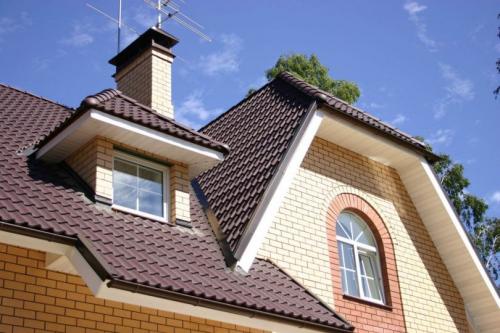

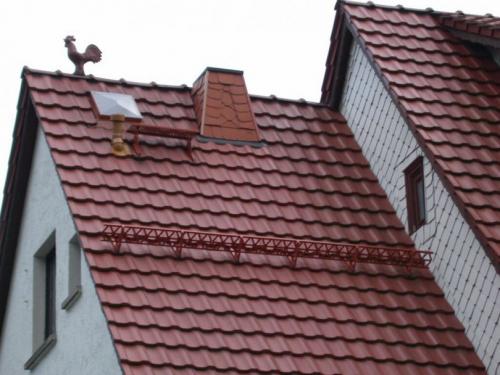

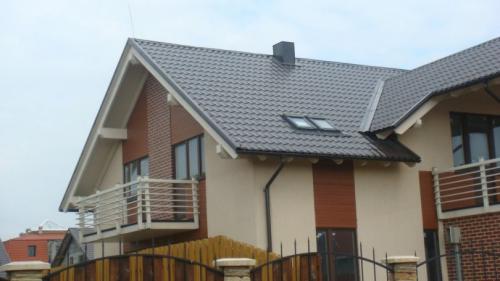

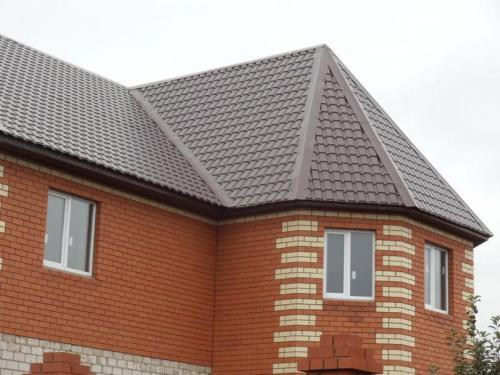

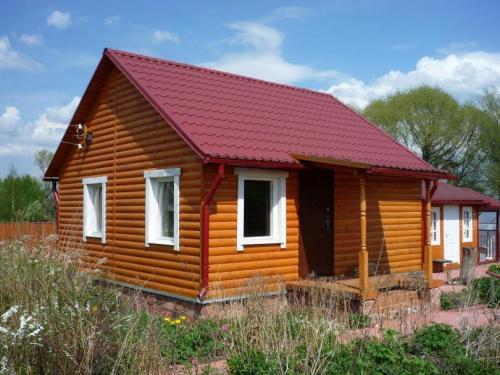

Кровля эркера металлочерепицей. Крыша из металлочерепицы — способы кровли и практические советы, как сделать крышу своими руками (фото и видео)

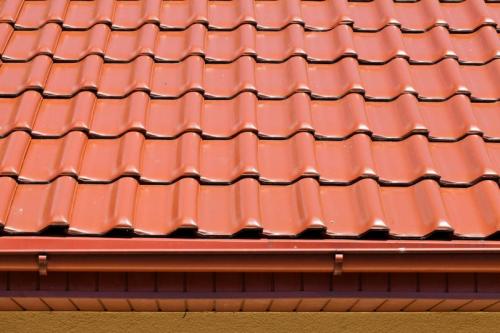

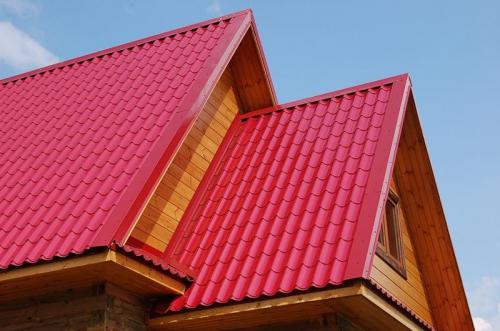

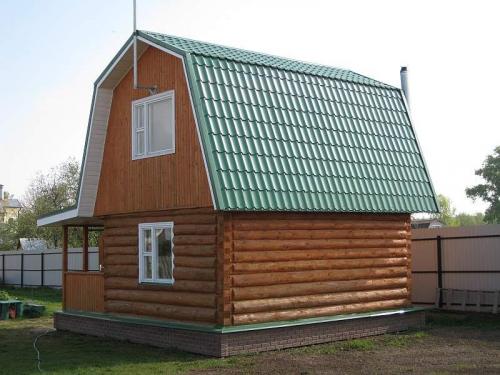

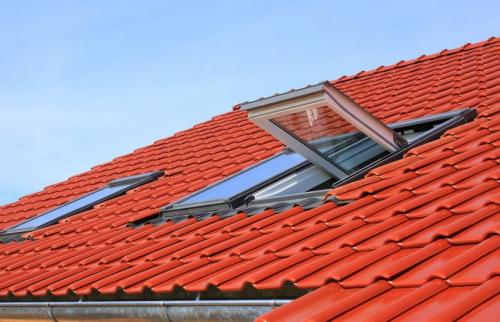

Широкое применение в качестве кровли нашла металлочерепица. Навряд ли найдутся люди, не имеющие хотя бы минимального представления о данном материале, или не видели хотя бы фото крыши из металлочерепицы. Он невероятно популярен в настоящее время.

Давайте разберемся чем обусловлена такая популярность. Покроем крышу металлочерепицей?

Преимущества

Основные преимущества, обуславливающие выбор данного материала, к примеру, металлочерепицы монтеррей:

Цена. В настоящее время наиболее бюджетный вариант из выпускаемых кровельных материалов современной промышленностью.

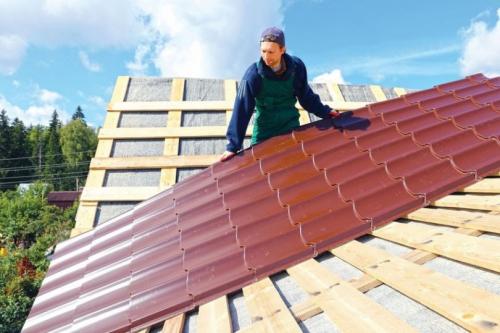

Монтаж. Здесь данный материал также занимает лидирующие позиции, так как осуществление данных работ не может приостановить даже отрицательная температура воздуха.

Долговечность. Срок службы составляет от 40 до 50 лет, еще один факт в пользу этого кровельного материала, хоть он и уступает настоящей черепице, которая может прослужить до 70 лет.

Цвет крыши. Здесь вообще не существует ни каких ограничений. Ведь технология изготовления предусматривает покрытие листа стали краской любого цвета.

Вес. Это самый легкий кровельный материал, ведь вес одного квадратного метра равен 3,5-4,5 кг (опять же для сравнения, соответствующий размер черепицы весит 40-50 кг).

Кроме того, это прочный и огнеупорный материал, экологически безопасен и прост в ремонте. Выдерживает температурный режим в широком диапазоне.

Важно! Дополнительно можно экономить на упрощении стропильной системе.

Недостатки

Для объективной оценки стоит упомянуть и о недостатках данного материала:

• Высокая теплопроводность, требует дополнительного утепления, так как плохо сохраняет тепло.
• Низкая шумоизоляция, в случае неверного монтажа дождь, град и сильный ветер будут отдаваться в самом доме.
• Коррозия, на местах среза образуется ржавчина, поэтому их необходимо обрабатывать.
• Уплотнитель под саморезы, от его качества зависит качество кровли, так как со временем на солнце они ссыхаются и разрушаются, а в этих местах крыша может начать протекать.

Как рассчитать необходимый объем

Чтобы правильно рассчитать необходимый объем материала площадь крыши следует разделить на прямоугольники (при этом учитывается размер металлочерепицы).

Тогда расчет крыши прямоугольной формы будет выглядеть следующим образом:

• необходимо измерить длину всех скатов крыши и конька крыши;
• прибавить длину свеса;
• рассчитать количество рядов путем деления ширины ската на ширину листа (округлив по возрастанию);
• при расчете необходимо учесть ширину вертикальных нахлестов.

Обратите внимание! При отсутствии симметрии каждый скат рассчитать отдельно и сложить в общий результат.

Сложные скаты (в форме треугольника или трапеции) рассчитывают отдельно. Также данную задачу можно упростить, воспользовавшись специальной программой.

При произведении расчетов металлочерепицы вручную, удобно будет для соблюдения воспользоваться бумагой миллиметровой. Учитывайте, что общая площадь материала превышает суммарную площадь скатов на 20%.

• Торцевую планку (служит для оформления края фронтального среза).
• Ендову (для формирования желоба в местах стыкования скатов).

Как правильно сделать стропила на эркере. Схема стропильной системы вальмовой крыши

Вальмовые четырехскатные кровли превосходят по сложности возведения обычные двускатные модели. Это объясняется сложностью точной стыковки всех четырех скатов под требуемым уклоном. Такие крыши имеют два больших ската в форме трапеции и два торцевых ската в форме треугольника. При формировании стропильной системы и возникают основные трудности устройства вальмовой крыши.

Проект дома с вальмовой крышей учитывает, что уклон скатов должен находиться в пределах от 10 до 60 градусов. На выбор угла наклона влияет количество атмосферных осадков, материал кровельного покрытия, а также то, будет ли использоваться подкровельное пространство под мансардное помещение. В регионах с большим количеством осадков уклон должен быть не менее 45 градусов.

Схемой вальмовой крыши должны быть предусмотрены форма сечения, размеры и точное расположение всех конструктивных элементов каркаса. Помимо этого, в чертежах стропильной системы вальмовой крыши отражается длина конькового прогона, высота крыши, угол наклона скатов, ширина пролетов, методы усиления конструкции и специфика крепления элементов.

Схематическая конструкция вальмовой крыши

Учитывая, что накосные стропильные ноги имеют большую длину и являются опорными для нарожников, они нуждаются в усилении. Для этого применяют шпренгель, балку которого врезают в мауэрлат, а стойкой подпирают накосную ногу. Для усиления стропильной системы практикуют использование ветровой балки. Ее фиксируют с внутренней стороны центральных стропил по диагонали преимущественно с ветреной стороны дома.

В случае когда стропила имеют длину более 4,5 м для их усиления используют диагональные подкосы, применение которых позволяет выбрать для стропил брус меньшего сечения. Подкосы упираются в затяжки (балки перекрытия), которые не дают стропилам разъехаться. Если затяжки крепятся ближе к коньковому ригелю, они могут служить в качестве основания под обшивку потолка мансардного этажа.

В схеме стропил вальмовой крыши обосновывается целесообразность использования наслонных или висячих стропил, а также применения дополнительных усиливающих элементов. Если при расчетах выясняется, что параметры бруса не соответствуют требуемой нагрузке, возможно применение клееных или наборных стропильных балок. Эти модифицированные элементы значительно массивней и могут иметь большую длину.

Стропильная система дома с вальмовой кровлей

Если домостроение не имеет промежуточной несущей стены, то используют висячие стропильные ноги, которые опираются только на две опоры (на две стены дома). В этом случае стропила испытывают нагрузку на сжатие и изгиб. Ввиду того что стропильные ноги создают распирающие усилие на стены, применяют деревянную затяжку, которая соединяет между собой стропила. Обычно ее устанавливают внизу у основания стропильных ног.

Когда строение имеет промежуточную несущую стену или средние опорные столбы, используют схему наслонных стропил. В этом варианте стропила одним концом опираются на наружные стены, а для средней части ног опорой являются колонны или внутренняя несущая стена. При такой конструкции стропильные элементы работают на изгиб, подобно балке.

По сравнению с крышей, где используют висячие стропила, конструкция с наслонными стропильными ногами является более легкой. На возведение такой кровли расходуется меньше материалов, что уменьшает затраты на строительство. Возможно использование комбинированной стропильной системы в одной конструкции. Это происходит когда одна часть дома имеет внутреннюю несущую стену, а другая — нет. Для устройства крыши над таким строением используют оба варианта стропил.

Схема деревянных наслонных стропил с упором на один прогон для вальмовой крыши

Схему стропил вальмовой крыши с выносом применяют, когда необходимо произвести увеличение карниза. В этом случае стропильные ноги будут упираться в балки перекрытия. При устройстве вальмовой крыши с опиранием стропил на балки перекрытия такой элемент как мауэрлат можно полностью исключить из конструкционной схемы. Вместо него предлагается применение деревянных выравнивающих прокладок.

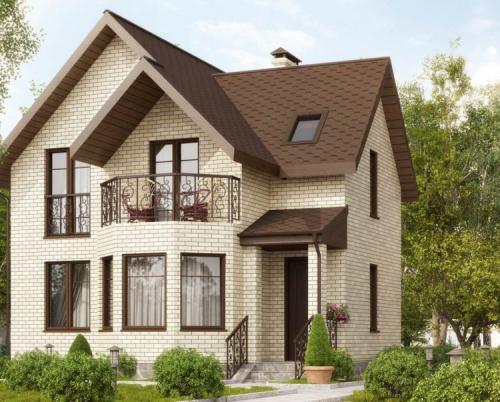

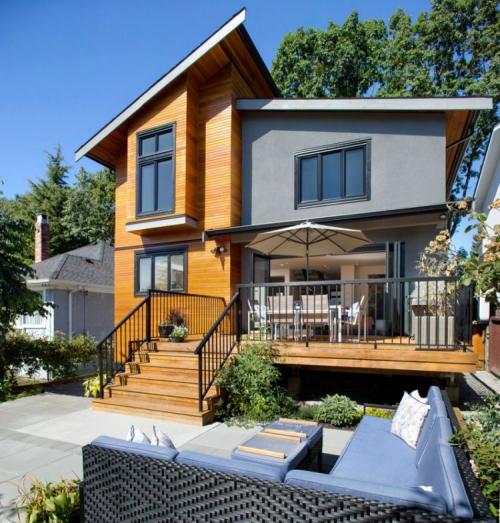

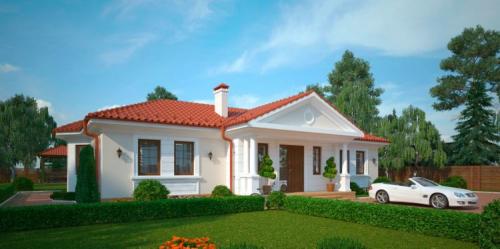

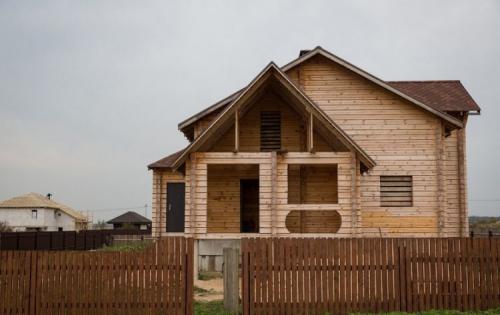

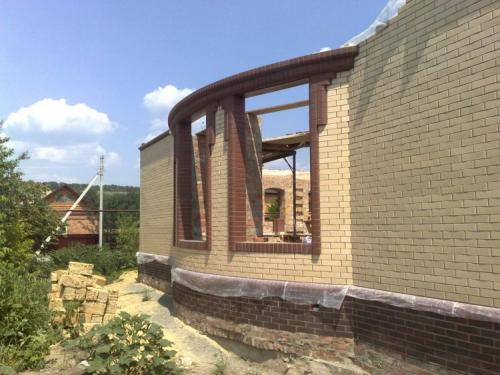

Крыша одноэтажного дома с эркером. Дом с эркером — идеи дизайна и обзор самых красивых вариантов применения архитектурного элемента (120 фото)

Начать, я думаю, нужно с пояснения, что же такое эркер. Многие, при выборе конструкции для будущего дома даже не рассматривают различные вариации, хотя они, как правило, очень интересны. Именно поэтому нужно начать с определения этого непонятного слова, ведь многие не знают, что оно значит. Итак, эркером называется выпирающая на внешней части стены постройки, которая образует дополнительное, иногда даже используемое пространство.

Если посмотреть фото дома с эркером, то можно заметить, что это достаточно интересная технология. Проекты домов с эркером делаются, конечно же, профессиональными архитекторами.

Само слово «эркер» происходит от немецкого языка и в дословном переводе обозначает «Настенный выступ». Эта деталь очень сильно меняет внешний вид постройки.

Эркер подходит далеко не всем. Это, скорее, дело вкуса. Многие предпочитают эркер потому что это комфортно и придает ощущение изысканности.

Где располагается эркер

Одноэтажный или двухэтажный дом с эркером – не важно. Главное то, что эта деталь может быть расположена в абсолютно любой стороне помещения, а также их может быть несколько.

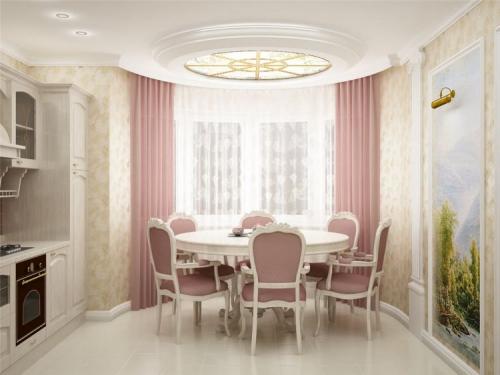

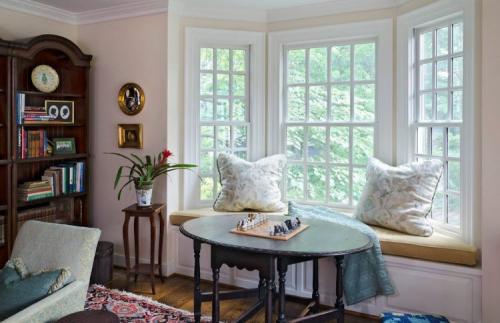

Что касается внутренней части помещения, тут все также хорошо. Элемент будет сочетаться с любой зоной жилья, будь то кухня, спальня или другая комната.

Вы, наверное, зададитесь вопросом – «Почему же эта технология со временем не теряет свою популярность?».

Дело в том, что в этом архитектурном сооружении удачно сочетаются два важнейших фактора: создание внутреннего уюта и улучшение внешнего вида помещения.

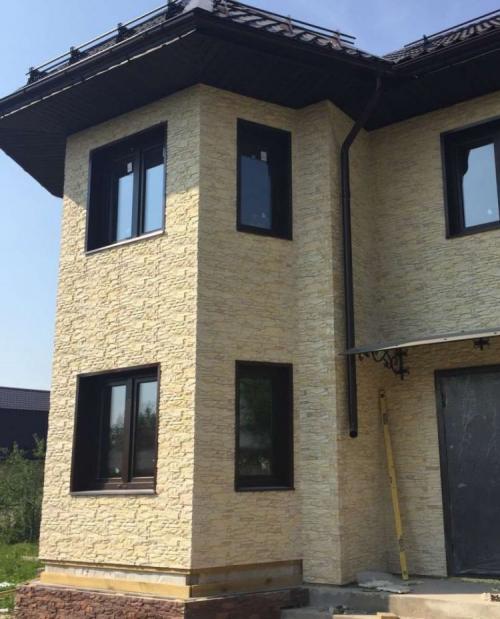

Прямоугольные эркеры

Прямоугольные эркеры самые популярные и часто используемые. Они очень просты при возведении. Обустройство пространства во внутренней части тоже не доставляет трудностей и не заставляет особо трудиться.

Не думайте, что «простой» — значит примитивный. Дома с прямоугольным эркером, как правило, могут выглядеть даже лучше, чем дома с наиболее сложными конструкциями.

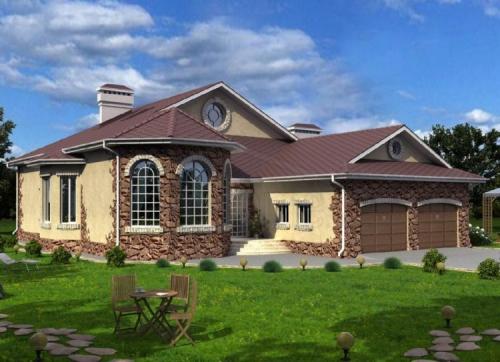

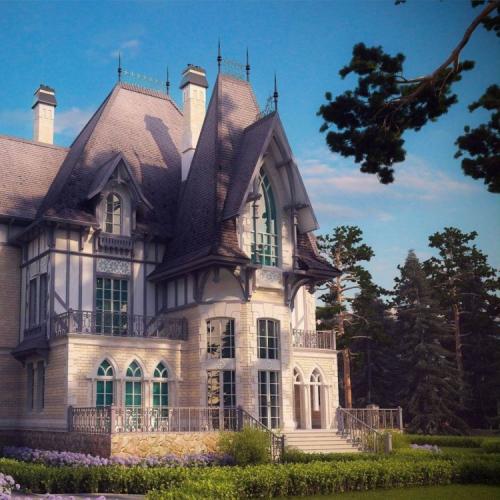

Полукруглые эркеры

Полукруглые эркеры наиболее часто возводятся высококвалифицированными профессионалами своего дела. Без специальных модернизированных технологий сделать ничего не получится. Будет очень сложно контролировать точность расположения поверхностей.

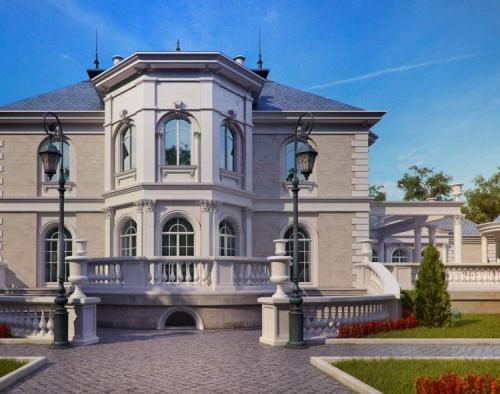

Многогранный эркер

Многогранный эркер имеет форму, чем-то напоминающую призму, примыкающую к постройке. Может иметь неограниченное количество углов.

Такой внешний вид очень подходит для остекления в виде панорамы, потому что любая грань будет представлена в виде отдельного окна.

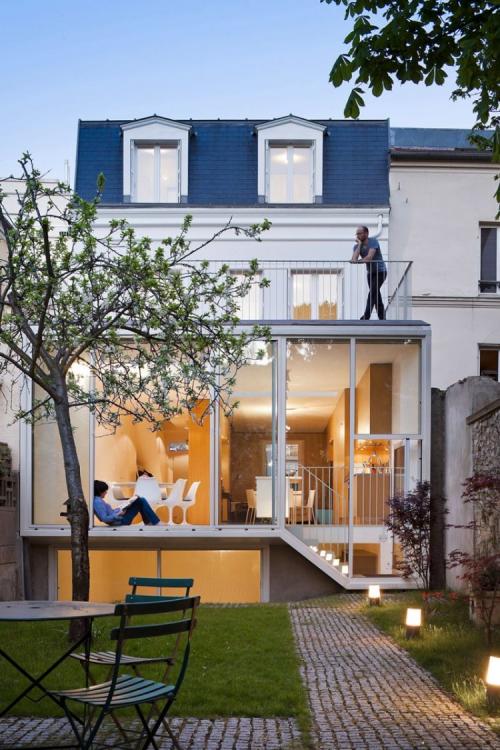

Если различать по возможности совмещать этот элемент с другими, тот тут список может быть действительно неограниченным:

Эркер существует и для одноэтажных домов, и для многоэтажных. Причем количество этажей эркера может отличаться от общего количества этажей в помещении. Бывают такие многоэтажки, где деталь достигает примерно половины строения. Такие постройки выглядят очень оригинально.

Эркер может скомпоноваться с балконом. Обычный выступ уже привлекает к себе внимание, но если над ним расположить еще и балкон, то это привлечет еще большее внимание людей, а также приведет их в шок от Вашего вкуса и оригинальности.

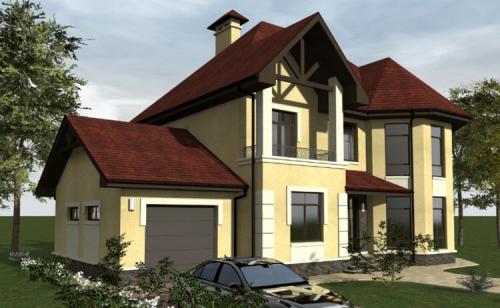

Дом с эркером и мансардой может встречаться достаточно часто. Жилые помещения, которые располагаются в части чердака помогут предельно правильно использовать внутреннее пространство, находящееся под кровлей.

Помните, что разновидностей по комбинированию может быть очень много, можете посмотреть фото домов с использованием этой конструкции, а уже исходя из просмотра решить, нужна ли Вам эта технология.

Если не нужна, то тут все очевидно, можно просто о ней забыть. Если она подходит Вам, то нужно ответственно отнестись к этому.

Посмотреть проекты, которые можно найти в интернете, еще раз прочитать и проанализировать приведенную выше информацию, а также ознакомиться с различными чертежами из интернета.

Стропиловка эркера. Как сделать эркер своими руками

Начальный этап строительства эркера – составление проекта, планировка формы. В некоторых случаях дополнительно приходится оформлять документы. Если возведение конструкции идет параллельно с постройкой дома, то необходимости в них нет. Если же пристройку эркера выполняют к зданию, которое уже какое-то время эксплуатируется, требуется вносить поправки в проект и получать разрешение на пристройку.

Укладка фундамента

По структуре фундамент под эркерную конструкцию аналогичен фундаменту здания. Подходит монолитный ленточный. Этапы его возведения:

• выкапывание траншеи;
• создание опалубка;
• утепление;
• армирование;
• заливка бетоном.

Фундамент нуждается в усадке, после которой выполняется обработка гидроизоляционными материалами.

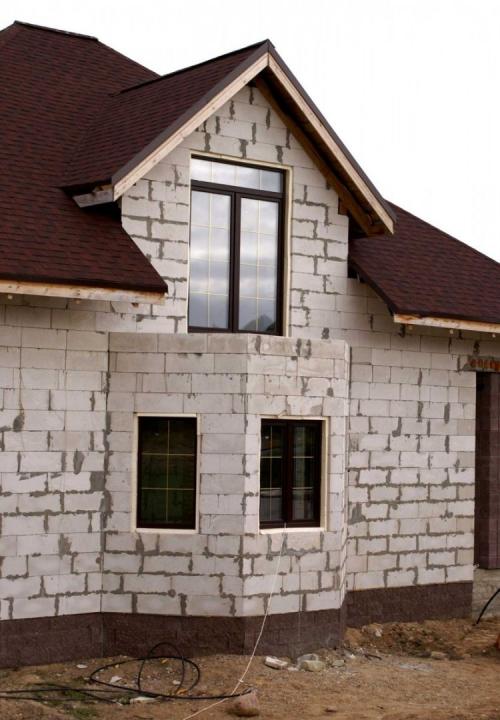

Возведение эркера

Если эркер возводится своими руками, то без соответствующего опыта не рекомендуется возводить его выше одного этажа. Наиболее подходящие материалы – кирпич или газобетон. Кладка имеет ряд особенностей, который важно учитывать:

1. Для внутренних стен можно применять газосиликатные блоки или газобетон.
2. Для внешней кладки лучше брать качественный облицовочный кирпич.
3. При использовании и кирпича, и газобетона необходимо правильно просчитать нагрузку на фундамент.
4. Теплоизоляция должна находиться в среднем слое. Это может быть минеральная вата или более современные напыляемые материалы.
5. Важно предусмотреть гидроизоляцию – мембранную пленку или аналогичные решения.
6. Эркер и стены здания должны представлять собой монолитную конструкцию. Это позволяет избежать проблем в эксплуатации.
