Скамейка своими руками из профильной трубы. Лавочка из профильной трубы — фото и последовательность работ

19.03.2020 в 02:41

Скамейка своими руками из профильной трубы. Лавочка из профильной трубы — фото и последовательность работ

Все работы буду проводить на своем импровизированном верстаке:)

Изготовление лавочки своими руками начну со сборки спинки. Для это вырезаю болгаркой по два элемента.

Делаю шаблон для сварки спинки. Повторюсь — угол наклона выбирал на глаз. Как видите ничего сложного — просто прирезал два бруска и соединил их саморезом.

По изготовленному шаблону прирезаю сочленения будущей спинки и свариваю.

Вуаля..

При помощи струбцины и угольника начинаю приваривать ножки.

И получаю вот такой результат.

Усиливаю боковые элементы перемычкой и нижнем основанием, который делаю с выступом, чтобы у скамьи был упор.

На ровной поверхности выставляю изготовленные элементы и соединяю их в одно целое. Ровняю их как по горизонтали, так и по вертикали.

После того, как первая перемычка соединила боковушки добавляю остальные и уже начинает просматриваться каркас будущей лавочки.

Усиливаю каркас еще двумя перемычками и отрезаю верхние уши (нарукожопил изначально с размером)

Выставляю доски так, чтобы края выпирали на 100 мм с каждого края.

Затем отрезаю доски и сверлом ∅4 мм сверлю отверстия прямо в доске и металле. Затем зенкую их сверлом ∅8 мм под лавочные болты.

Важно

После того, как все элементы подогнаны — я на каждой из досок ставлю нумерацию карандашиком и разбираю скамейку.

Далее  остов лавочки шкурил наждачной бумагой и покрасил его алкидной краской. Доски изначально хотел пройти морилкой, но потом передумал и вскрыл лаком, чтобы сохранить естественную текстуру дерева.

Провожу финальную сборку и вот результат —  лавочка из профильной трубы своими руками готова !

Спасибо за просмотр, удачи вам в ваших начинаниях!

Скамейка со спинкой своими руками чертежи. Начинаем делать скамейку своими руками

Итак, как сделать скамейку своими руками — вопрос, который часто встречается. Сейчас мы будем расписывать каждое движение по шагам, чтобы было более понятно, как делать:

Первым делом потребуется совершить распил на разные элементы. Основа всей конструкции — 6 планок, размером 1500х140. Для спинки 2 ножки на 720х140. 2 передних опорных конструкций размером 360х140. 4 брусьев под закрепление 520х70 и 1 дерево под каркас размером 120х140

Скамейка со спинкой своими руками чертежи. Начинаем делать скамейку своими руками

Теперь требуется отшлифовать всё и дать впитать антисептик. После чего дать полностью высохнуть. После требуется отметить высоту в 40 сантиметров. Требуется начинать с середины самых длинных ножек, которые держат спинку. Затем делается срез под углом около двадцати градусов.

Скамейка со спинкой своими руками чертежи. Начинаем делать скамейку своими руками

Углы требуется спилить и отшлифовать с обеих частей. Так спинка приобретает форму наклонной. Но помните, что все срезы должны делаться одинаково, иначе лавка будет в прямом смысле перекошенной.

Скамейка со спинкой своими руками чертежи. Начинаем делать скамейку своими руками

Начинаем сборку ножек. Между ними должно быть расстояние в 28 сантиметров. спереди и сзади деревянные пары для опоры требуется укрепить при помощи готовых брусов и саморезов. Нижняя часть соединяется брусом на пятьдесят см. Затем выполняется обвязка сверху и снизу.

Скамейка со спинкой своими руками чертежи. Начинаем делать скамейку своими руками

Для защиты от коррозии требуется просверлить дырки и немного углубить саморезы и шурупы в дерево.

Скамейка со спинкой своими руками чертежи. Начинаем делать скамейку своими руками

После этого на каркас лавочки с промежутками от одного до двух сантиметров прикручиваются планки. Требуется всего 3 — для сиденья одна, а также две оставшиеся для спинки. После это всё проверяется на ровность и правильность.

Скамейка со спинкой своими руками чертежи. Начинаем делать скамейку своими руками

Между планками требуется оставлять зазоры по нескольку сантиметров, так как это улучшает воздухопровод. Спинка крепится в 20 сантиметрах от сиденья. Вторая планка крепится на расстоянии тридцати восьми сантиметров.

Выполняется нижняя обвязка лавочки, для данной цели подойдут два бруса по полтора метра.

Скамейка со спинкой своими руками чертежи. Начинаем делать скамейку своими руками

Скамейка со спинкой своими руками чертежи. Начинаем делать скамейку своими руками

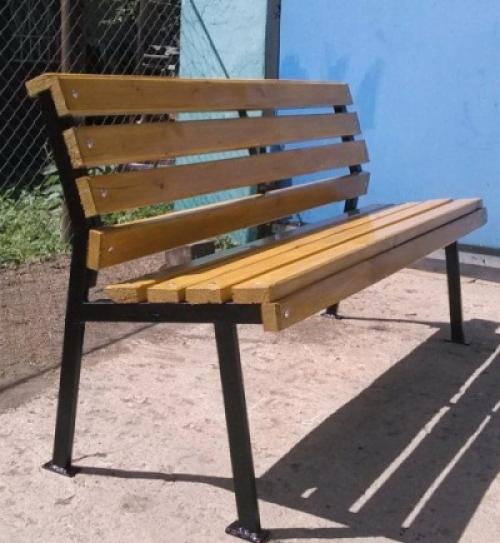

Лавочка из профильной трубы своими руками чертежи. Простая скамейка из профильной трубы своими руками

Вам понадобятся:

  • Профиль― длиной 8 метров с сечением 25 на 25 мм.
  • Деревянная доска ― на сиденье толщиной 30 мм, для спинки ― 25 мм. Длина рассчитывается по металлическому каркасу.
  • Крепёж ― болты с гайками ― 24 шт.

Лавочка из профильной трубы своими руками чертежи. Простая скамейка из профильной трубы своими руками

Каркас

  • Труба длиной 1,55 м на перекладину между опорами.
  • Гнутые отрезки 10 см, длиной (d) 78 см на спинку.
  • Пара прямых отрезков длиной 35 см на сиденье. Еще 2 штуки длиной 39 см для формирования передних опор и пара штук для усиления последних длиной 20 см.
  • Четыре пластины из металла 40 на 40 мм для производства подставки, устанавливающейся на опоры.
  • Пара гнутых планок 45 см длиной для крепления между собой опор.

Сиденье и спинка

Доска ― 3 шт. длиной 160 см, шириной 6 см и толщиной 3 см для дна сидения и три с аналогичными параметрами на спинку. Болты и гайки ― 24 шт.

Лавочка из профильной трубы своими руками чертежи. Простая скамейка из профильной трубы своими руками

Как сделать скамью без спинки

Скамья без спинки представляет собой конструкцию из опор в виде трех металлических прямоугольников, соединенных между собой двумя трубами, образующими сиденье. Ниже представлен чертеж лавочки из профильной трубы.

Лавочка из профильной трубы своими руками чертежи. Простая скамейка из профильной трубы своими руками

Детали лавочки

Для изготовления такой лавочки потребуется квадратная или прямоугольная профильная труба сечением 30х30 мм. Всего необходимо 11 метров трубы, из которых с помощью болгарки или ножовки по металлу нарезаются заготовки:

  • 2 отрезка по 2,3 метра (длинные части сиденья, скрепляющие опоры);
  • 6 отрезков по 0,6 метра (длинные части опор-прямоугольников);
  • 6 отрезков по 0,45 метра (коротки части опор-прямоугольников).

Из деревянных досок следует подготовить 8 деревянных брусков прямоугольной формы шириной по 6 см. Для соединения деревянных брусков с металлическим каркасом потребуются болты и гайки (24 штуки).

Крепежные болты следует выбирать с округлой сплющенной шляпкой, не оставляющей дефектов на одежде. Как вариант, болты могут быть утоплены в деревянное полотно, однако это делает древесину более уязвимой к воздействию влаги в местах крепежа.

Последовательность действий

Такая скамейка из трубы своими руками собирается достаточно просто: сначала необходимо сварить 3 металлических прямоугольника, а затем соединить их двумя направляющими, образующими раму сиденья. При этом следует помнить о том, что:

  1. Длинные отрезки прямоугольных опор будут размещаться горизонтально, а короткие — вертикально.
  2. Во время сварки отрезков следует контролировать углы опор: оны должны составлять 90 градусов.
  3. Длина лавочки, равно как и ширина, могут быть изменены. В случае увеличения длины скамейки потребуется увеличить количество опор.
  4. После сварки опор все швы на них зачищаются с помощью шлифмашины или напильника, а затем грунтуются.
  5. После соединения металлических опор, на каждой из них симметрично высверливаются по 8 дырок для прикрепления деревянных досок.
  6. Каркас лавочки покрывается антикоррозийной краской.
  7. Деревянные доски для сидений заранее лакируются или пропитываются морилкой.
  8. Доски прикрепляются к каркасу в последнюю очередь.

Деревянные рейки для сиденья могут быть заменены прямоугольными профильными трубами. В этом случае они просто привариваются к каркасу, а затем вся конструкция покрывается краской.

В целях эстетичности железные рейки могут быть помещены в металлическую раму, которая скроет острые торцевые части. Для этого потребуется дополнительно 1,2 метра трубы. Такая скамейка может быть размещена автономно — в парке или в саду, однако в дождливую погоду ее рекомендуется укрывать пленкой или помещать под навес.
