Система канализации предусматривает наличие множества элементов, каждый из которых призван обеспечивать слаженную работу сети. Одним из основных элементов этой системы и является смотровой колодец. Он предназначен для проверки работоспособности и исправности механизмов и конструкций канализационной сети, а также для очистки канализационного коллектора. Это свидетельствует о том, что данная составляющая системы является одной из ведущих, и на ней стоит остановиться поподробнее.

Назначение подземных смотровых камер

На более ответственных участках канализационной сети устраивают смотровые камеры. Делается это, как правило, на довольно-таки продолжительных участках, имеющих большое количество узлов, пересечений, поворотов, а также уровневые перепады. При помощи точек контроля можно осуществлять проверки работоспособности трубопровода, лежащего на глубинах до двух метров и в случае обнаружения неисправностей своевременно осуществлять ремонтные работы. Запорно-регулирующая арматура, входящая в состав смотровых камер, расположена на виду, поэтому отследить и заменить элементы конструкции, отслужившие свое, не составит труда.

Трудно переоценить роль смотрового колодца, ведь если авария произойдет на участке, не оборудованном ими, то придется снимать большой слой грунта, в то время как смотровые камеры позволят довольно-таки точно определить место утечки.

В наше время существуют множество документов, нормирующих строительство подобных объектов , а их особенности отражаются в документах, имеющих тип СНиП или ГОСТ. Требования, изложенные в них, продиктованы опытом предыдущих поколений со времен появления первых коммуникационных систем для перемещения воды. В качестве примера регулирования строительства нормативной базой можно привести пункт 2.04.03-85 (СНИП) под названием «Канализация. Наружные сети и сооружения», который содержит правила построения смотровых колодцев. Кабельный переходной смотровой колодец для водопровода и канализации можно сделать своими руками и самостоятельно проводить осмотр состояния систем. Можно выбрать типовой проект, который состоит из определенной схемы. А также необходимо обозначить такие параметры, как высота, водопроводные размеры и расстояние двустенных конструкций.

Конструкционные особенности и устройство

Каждый из элементов канализации имеют специфические черты строения. Ревизионный колодец не является исключением, поэтому стоит остановиться на этом моменте подробнее.

Для начала стоит отметить, что все виды смотровых колодцев, безусловно, имеют такие неотъемлемые элементы, как:

Остальные элементы конструкций могут варьироваться в зависимости от назначения. Требования, касающиеся смотровых колодцев, законодатель отразил в ГОСТе 2080-90, который включает требования к железобетонным сборным конструкциям, а также технические требования к изделиям, их характеристики и маркировки.

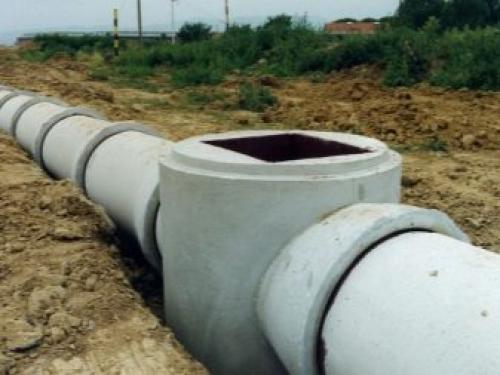

Сборные сооружения обладают рядом преимуществ перед монолитными. Одним из основных является малый вес отдельных конструкционных частей, что позволяет осуществлять их транспортировку и установку без привлечения спецтехники. Кроме того, доставка отдельных частей значительно проще для реализации, нежели доставка целостного сооружения. Выполнение необходимых земляных работ требует меньших усилий в случае сбора конструкции по частям.

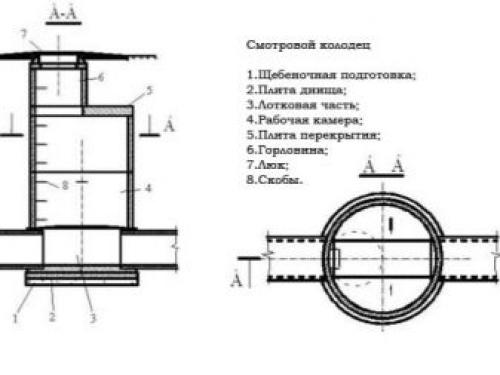

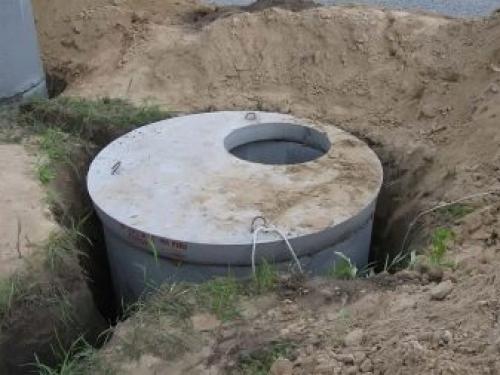

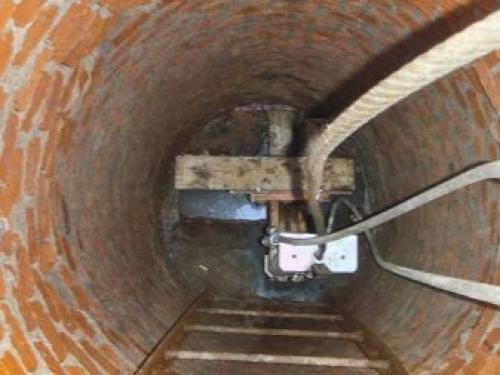

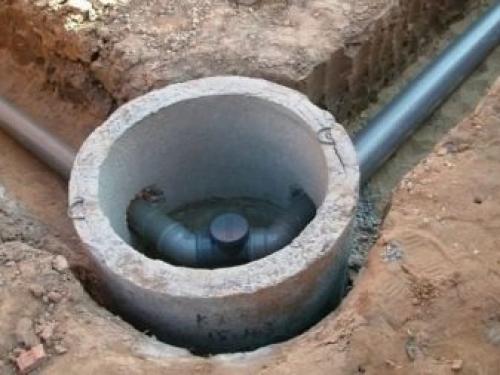

Нижней частью сооружения является бетонная плита, размещенная на заранее подготовленном основании , горизонтально размещаемом на слое щебня. Это делается для придания конструкции дополнительной стабильности и обеспечения оттока грунтовых вод. Нижнюю часть называют лотковой. Как правило, ее оснащают отверстиями для монтажа трубопровода, расположение которого напрямую зависит от назначения колодца. Ввиду своей специфики наибольшие габариты имеет основная рабочая камера. Именно в нее спускаются для проверки изношенности конструкций и механизмов колодца. Стену рабочей камеры оборудуют специальной лестницей для более удобного спуска.

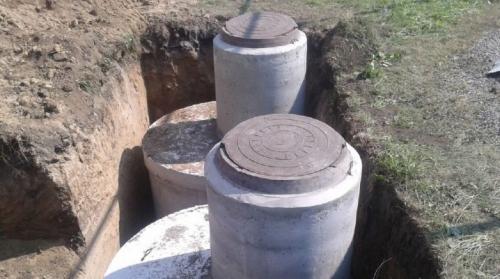

Смотровой колодец для канализации. Канализационный колодец: конструкция, устройство и типы

Канализация – вещь абсолютно незаменимая для жизни города. Через неё осуществляется сток отходов, которые в её отсутствие просто некуда было бы девать.

В повседневно жизни обычный человек об этом не задумывается, но свидетельства того, что канализация присутствует вокруг повсеместно легко увидеть, даже не заглядывая в сточную трубу или слив в ванной. Достаточно оглянуться и заметить ближайший канализационный люк.

Под ним находиться колодец, а под колодцем трубы, по которым и текут отходы, мусор и грязь.

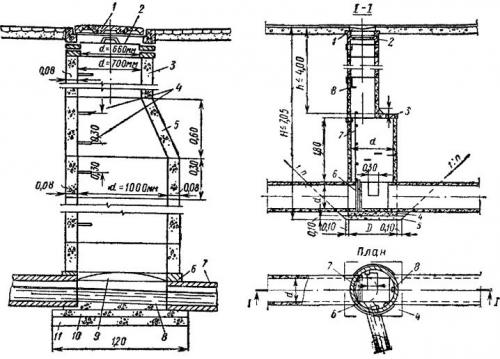

Устройство канализационных колодцев всегда примерно одинаковое. У всякого колодца есть:

1. Крышка. Её наличие необходимо, чтобы внутрь не падал мусор, а также, чтобы ликвидировать вероятность того, что в канализацию упадет человек или животное.
2. Горловина – то есть, перекрытие с отверстием для люка – совпадает по диаметру со стволом шахты.
3. Рабочая камера – в ней можно осуществлять все необходимые манипуляции с трубами.
4. Шахта – её длина обычно равно 1,8 метра. Сечение чаще всего круглое, и любая шахта оборудована лестницей, по которой можно спуститься.
5. Днище – часть колодца, непосредственно контактирующая со сточными водами.

В зависимости от практического предназначения детали могут варьироваться – сечение может быть не круглым, а квадратным, например – может разниться диаметр, но основной набор составляющих всегда один, для любого вида колодцев этого типа. Их насчитывается немало.

Виды канализационных колодцев

Их обычно принято делить по нескольким принципам, и все это – типовые канализационные колодцы, применяющиеся повсеместно.

• По сети, на которой произведена установка:
  • Бытовые и промышленные – через которые осуществляется доступ к сточным водам, идущим от жилых домов и предприятий;

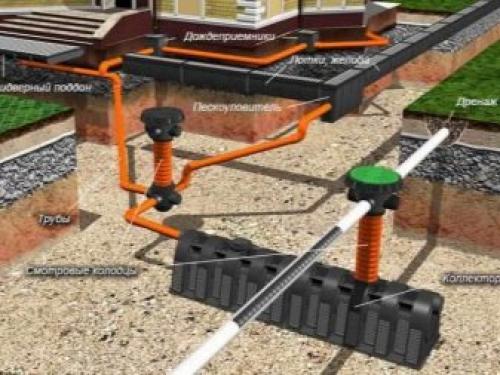

  • Дренажные – через которые можно добраться до канализационной системы, обеспечивающей сухость там, где слишком много грунтовых вод;
  • Ливневые – через которые спускаются к канализации, принимающей в себя дождевые воды.
• По материалу, из которого изготовлен колодец:
  • Полимерные – самые новые из наличествующих;
  • Бетонные – традиционный вариант;
  • Кирпичные – встречающиеся намного реже.
• По способу использования:
  • Перепадные – с помощью которых контролируется уровень или напор воды;
  • Смотровые – через которые можно получить доступ к неполадкам и устранить их. В свою очередь делятся на:
    • С изменением направления потока:
      • Узловые – устанавливаются при подсоединении к основному трубопроводу нескольких побочных ответвлений;
      • Поворотные – те, которые устанавливаются там, где трубопровод осуществляет поворот (главное правило – поворот не должен быть больше, чем 90 градусов);
    • Без изменения направления, то есть прямоточные:
      • Контрольные – те, которые устанавливаются там, где происходит сброс очищенной воды в канализацию, для контроля за качеством очистки;
      • Промывные – устанавливаются для промывки сети в самом её начале;
      • Линейные – предназначенные исключительно для периодического осмотра и очистки сетей.

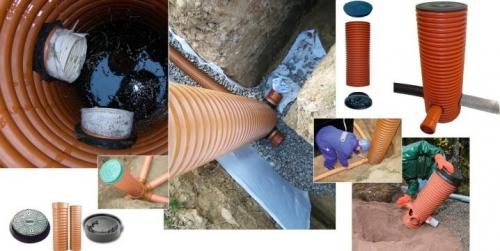

Колодец инспекционный. Колодцы пластиковые дренажные, канализационные

колодец пластиковый 300 мм, 400 мм, 500 мм, 600 мм, 800 мм (шахта)

колодец пластиковый 300, 400, 500, 600, 800 мм (размер колодца по внутреннему диаметру id) производится из шахтной трубы длиной 6 м.
По заказу покупателя шахта 300 мм, 400 мм, 500 мм режется кратно 0,5 метрам ,
шахта 600 мм, 800 мм - кратно 1 метру. .

Внешний вид	Артикул	Наименование	Ед. изм.	Розничная цена с НДС
	К 300.ш	Колодец пластиковый 300/340 мм шахта 1м, 1.5м, 2м до 6м (кратно 1м)	м	1140р.
К 315.ш	Колодец пластиковый 315/368 мм шахта 1м, 1.5м, 2м до 6м (кратно 1м)	м	1300р.
К 400.ш	Колодец пластиковый 400/460 мм шахта 1м, 1.5м, 2м до 6м (кратно 1м)	м	1840р.
К 500.ш	Колодец пластиковый 500/575 мм шахта 1м, 1.5м, 2м до 6м (кратно 1м)	м	2640р.
К 600.ш	Колодец пластиковый 600/695 мм шахта 1м, 1.5м, 2м до 6м (кратно 1м)	м	3940р.
К 800.ш	Колодец пластиковый 800/923 мм шахта от 1м до 6м (кратно 1м)	м	7500р.

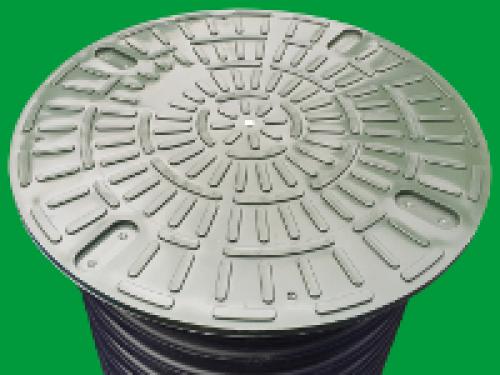

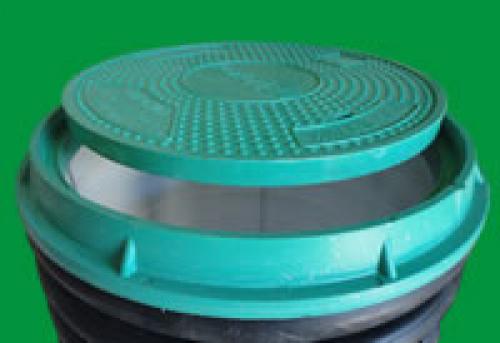

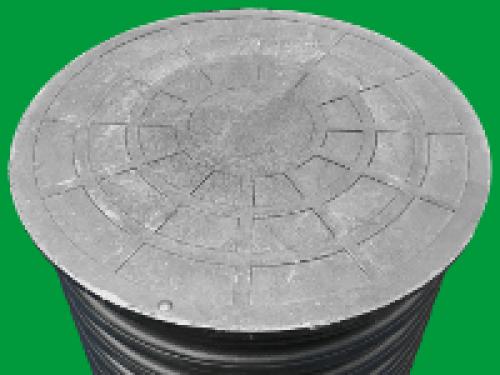

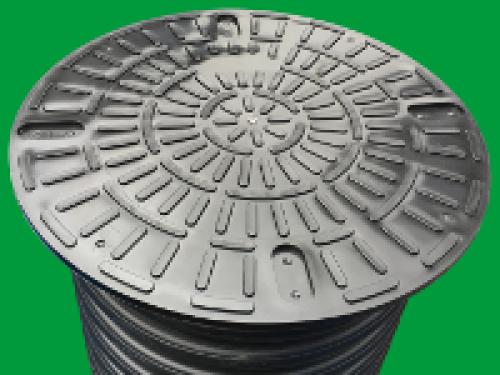

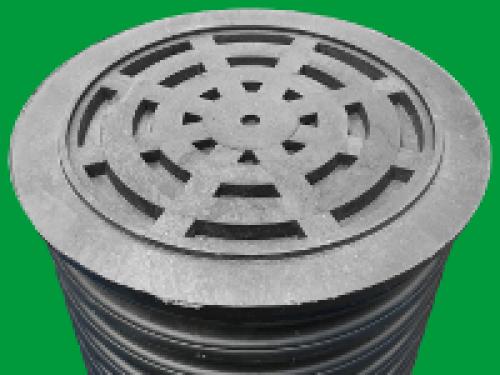

Люки для колодцев пластиковых 300 мм, 400 мм, 500 мм, 600 мм

Внешний вид	Артикул	Наименование	Ед. изм.	Розничная цена с НДС
	К 300.л	Люк легкий 300 мм , цвет черный	шт	350р.
К 400.л	Люк легкий 400 мм , цвет черный	шт	500р.
К 500.л	Люк легкий 500 мм , цвет черный	шт	700р.
К 600.л	Люк легкий 600 мм , цвет черный	шт	900р.
	К 300.лп	Крышка полимерпесчаная 300 мм , цвет черный	шт	350р.
	К 300.лд	Крышка-дождеприемник полимерпесчаная 300 мм , цвет черный	шт	350р.
	К 300.уч	Люк универсальный ПП 300-315 мм, цвет черный	шт	320р.
	К 300.уз	Люк универсальный ПП 300-315 мм, цвет зеленый	шт	320р.
	К 400.лз	Люк полимерпесчаный 400 мм , цвет зеленый	шт	850р.
	КЛ 625.с *	Люк пластиковый с основанием Д625/700мм, высота 65мм, садовый, нагрузка до 0.5т , цвет зеленый	шт	—
КЛ 625 *	Люк металлополимерный с основанием Д625/700мм, высота 65мм, нагрузка до 3.0т , цвет черный , зеленый , коричневый	шт	—
	35188-80 **	Люк пластиковый ГОСТ 3634-99 Д610/800мм, высота 100мм, нагрузка до 0.5т , цвет черный	шт	2300р.
35188-82 **	Люк пластиковый ГОСТ 3634-99 Д610/800мм, высота 100мм, нагрузка до 0.5т , цвет зеленый	шт	2500р.
35188-84 **	Люк пластиковый ГОСТ 3634-99 Д610/800мм, высота 100мм, нагрузка до 0.5т , цвет серый	шт	2500р.
