Столь важный архитектурный элемент конструкции крыши, каким является система водоотведения, должен быть продуман еще на стадии проектирования. Тем более, что современные СниП рекомендуют выполнять установку системы еще до монтажа покрытия кровли. Однако в действительности не все так гладко.

Иногда обстоятельства вынуждают устанавливать водосточную систему, если кровля уже готова. Соответственно, не лишним будет узнать, как установить водостоки, если крыша уже покрыта.

В каких случаях водосток устанавливают при финишных работах



Возможно несколько ситуаций, когда возникает необходимость подобного монтажа:

• Установка водостоков на крыше непосредственно к лобовой доске может быть предусмотрена самим проектом, если потоки воздуха для вентиляции внутреннего пространства поступают через обшивку свесов из перфорированных софитов. Такой способ вентиляции наиболее доступный как по исполнению, так и по стоимости. Однако обеспечить достаточный приток воздуха при этом не получается. Поэтому для повышения эффективности вентилирования водоотводные желоба крепят на ветровые доски на крышу.

На заметку

Здесь уместно будет напомнить, что это такое лобовая доска. Так называют продольный щит, закрывающий торцевую часть стропил либо ту часть обрешетки, которая выступает над фронтальной частью чердака либо мансарды.

• Водостоки крыши вынужденно крепят по карнизу готовой крыши также в случае покупки недостроенного дома, когда установка водостоков не была предусмотрена бывшим хозяином заранее.



• Использование антиконденсатной гидроизоляционной пленки имеет свои особенности. По технологии гидроизоляция выводится на свес карниза, и это становится возможным исключительно, когда водостоки на крышу крепят непосредственно к ветровой доске.
• Самая распространенная причина, пожалуй, замена физически устаревшей старой системы, которая не в состоянии должным образом справиться со своими функциями.

Установка водостоков на шиферной крыше. Установка водостока для шиферной крыши своими руками

Перед тем как начинать все работы по монтажу, важно рассчитать количество комплектующих элементов и заранее закупить материал. Желоба рассчитываются с учетом периметра всего дома. Количество труб зависит от площади ската. Воронок нужно столько же, сколько есть труб. А что касается кронштейнов и хомутов, то зная периметр и шаг крепления кронштейна, вы можете рассчитать их количество. Хомутов для труб в среднем потребуется 2 на 1 трубу.

А теперь монтаж системы пошагово:

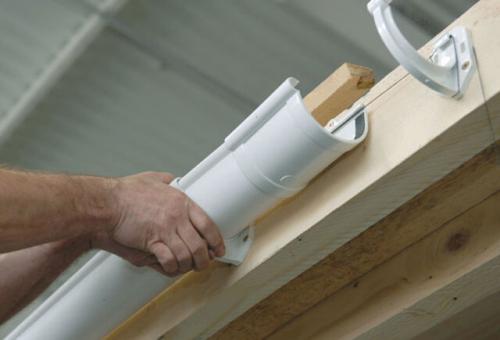

1. Для начала нужно установить кронштейны. Так как шифер уже положен, то разместить их нужно на лобовой доске. Для обеспечения правильного угла, возьмите уровень, веревку и два самореза. Вначале зафиксируйте в доске один шуруп, измеряйте уровнем уклон и в конце зафиксируйте еще один саморез. Соедините их веревкой, которая будет ориентиром. По ней с выбранным шагом монтируйте крепления.
2. Теперь на земле выполните сборку желобов. У купленных моделей есть пазовые отверстия, благодаря которым сборка выполняется очень быстро. Если говорить о пластиковых или оцинкованных изделиях, то рекомендуется соединять их специальными соединителями с резиновым уплотнителем для герметизации.
3. Готовый желоб с воронкой устанавливается на желоб и фиксируется согласно инструкции от производителя. Варианты фиксации могут быть разные.
4. Теперь к воронке крепится колено. От него на нужное расстояние фиксируется труба, которая соединяет колено от вертикальной трубы. На фото видно эту схему.
5. Труба крепится хомутами и все собирается как конструктор. Чтобы зафиксировать ее строго вертикально, можно сделать разметку, по которой ее нужно установить.

   Обратите внимание! Труба водостока не должна быть близко к стене. Минимальное расстояние 5 см, чтобы стена не была влажной.

6. В конце, на трубу снизу нужно надеть сливное колено. Можно использовать заклепки. Важно сделать все так, чтобы конец не был близко к земле. Минимальное расстояние – 20 см.
7. С противоположенной стороны все делается идентично, угол огибается посредством углового желоба. Не забудьте установить заглушки на желоб.

Как установить водосток на готовую крышу. Как закрепить водосток: пошаговый монтажный инструктаж

Для опытного кровельщика  установить современную водосточную систему не составляет особого труда, но неопытный человек может не знать о некоторых нюансах, которые в будущем  приводят к серьезным проблемам. Из которых самые распространенные – это деформация, изгиб желоба, протечка и разрушение фасада от постоянной влаги.

Причем послужить причиной всего этого способна всего одна небольшая ошибка монтажа. А поэтому как закрепить водосток так, чтобы он прослужил верой и правдой далеко не один год, мы расскажем вам сейчас в самых подробных деталях.

Для начала предлагаем вам рассмотреть весь процесс установки водостока на

Всего для закрепления водостока вам понадобятся такие крепежные элементы:

• Кронштейны , на которые вы будете крепить желоба. Подобрать подходящее крепление вам будет не сложно, исходя от формы и габаритов приобретенных желобов.
• Хомуты – специальные приспособления, которые позволяют крепить сливные трубы к стене. Такое крепление также подбирается в зависимости от вида и размеров сливных труб. Также определитесь с материалом изготовления хомутов: если это будет пластик, то у него две точки крепления, а у металлических – одна, длинный метиз.

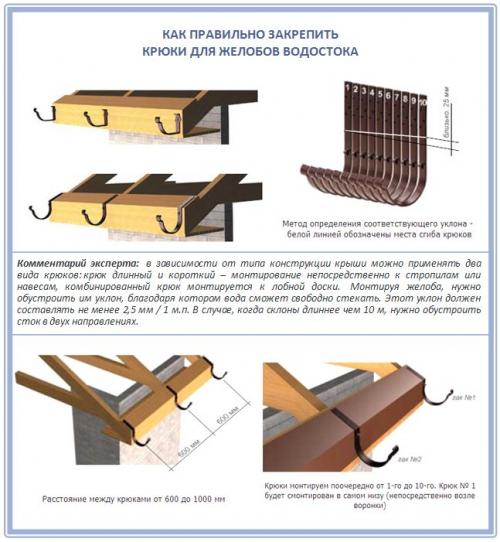

В продаже вы найдете крюки двух видов:

• Длинные крепят к обрешетке, к стропильным ногам.

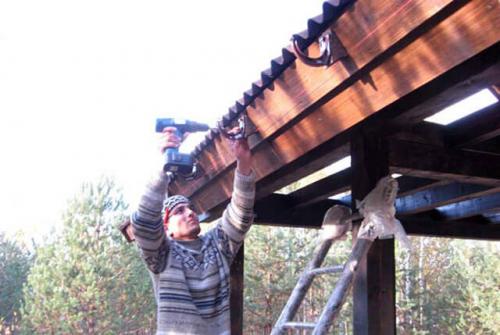

• Короткие – к лобовой доске, по изначальному плану или ввиду того, что кровля уже установлена.

Расстояние между крюками должно быть в идеале около 50 см, максимально – 60 см. Если вы используете длинные крюки-держатели, их лучше прикручивать через обрешетку прямо к стропилам, тогда само крепление водосточной системы будет более прочным.

По окончанию установки и длинные, и короткие крюки сверху нужно закрывать карнизной планкой.

Монтаж крюков водосточной системы. В каких ситуациях водосток крепится только на лобовую доску

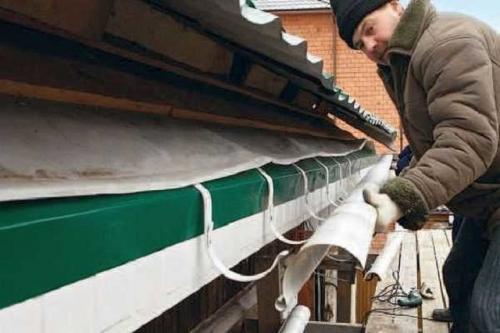

Монтаж крюков водосточной системы только на лобовую доску возможна в тех случаях, когда вентиляция подкровельного пространства осуществляется при помощи специальных отверстий в подшивке свесов – т.н. «перфорированных софитов». Это самая простая и недорогая разновидность вентиляции, однако ее эффективность оставляет желать лучшего.

Для более полноценного притока воздуха используют зазор под обрешеткой. Это подразумевает более низкое расположение лобовой доски и фиксацию кронштейнов исключительно на обрешетку. Недостатком такого способа является риск обрушения доски под снеговой нагрузкой. Решение о целесообразности того или иного подхода к монтажу водостоков принимается хозяином дома.

Еще одна причина установки водосточных крюков на лобовую доску – проведения монтажа водоотводящих конструкций уже после завершения основных строительных работ. Распространенная ситуация, когда приобретается недостроенный дом с дорогим кровельным покрытием: чтобы не затевать трудоемкую процедуру по его демонтажу, проще крепить желоба на лобовую доску. Такой же алгоритм действий выбирается при замене водосточной системы.

Третья причина, из-за которой кронштейны могут быть установлены только на поверхность лобовой доски – применение антиконденсатной гидроизоляционной пленки. Как гласят правила монтажа, она должна обязательно выходит на свес карниза, что подразумевают возможность установки водостоков исключительно на лобовую доску.

Установка пластиковых водостоков. Монтаж водосточной системы своими руками – установка водостоков для крыши

Назначение крыши над домом пояснять не нужно. Одна из функций - защита чердака или мансарды от осадков, т.е. от затекания воды. Но, стекая по скатам кровли, вода неизбежно попадает на стены и фундамент. В результате этого очень быстро разрушаются несущие элементы конструкции здания.

Избежать разрушительного действия воды можно посредством установки водосточной системы кровли. Прежде чем приступим к мастер-классу по монтажу водостоков, немного теории.

Виды водосточных систем

Система водостоков имеет два признака классификации, которыми определяется технология ее монтажа:

1. По способу изготовления – самодельная, промышленная.

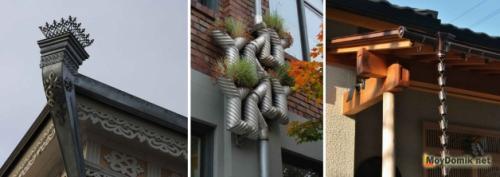

Кустарного производства, т.е. самодельный водосток с крыши. В пользу этой системы говорят такие факты, как возможность сделать красивый и необычный водосток своими руками. Изготовление самодельной системы не сопряжено со значительными затратами. Кроме того, её можно монтировать по удобной для пользователя схеме. Безусловный недостаток в необходимости постоянного обслуживания, поскольку водостоки обычно делают из оцинковки, которая быстро прогнивает. Среди условных недостатков – сложность стыковки отдельных элементов и посредственный внешний вид.

Самодельная водосточная система

Заводского производства (фабричная). Этот способ предполагает выдерживание всех стандартов и параметров. Т.е., при необходимости можно без проблем стыковать различные элементы с разных поставок одного производителя.

2. По применяемому материалу – пластиковая, металлическая.

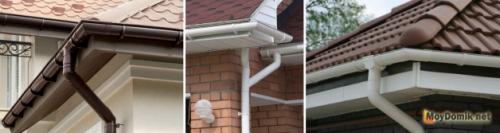

Пластиковая водосточная система

По способу установки выделяют клеевую систему (монтаж происходит с использованием клея) и безклеевую (монтаж на уплотнительных резинках).

Пластиковая водосточная система

Преимущества пластиковых водостоков:

• невосприимчивость к ультрафиолету. Качественная пластиковая водосточная система не выгорит в течении всего срока эксплуатации;

• не подвержены коррозии;

• клеевая система не требует ухода, поскольку используется метод «холодной сварки» в ходе которого соединение элементов происходит на молекулярном уровне;

• прочность;

• малый вес;

• рабочий температурный режим -40°С +70°С;

• простота монтажа;

• наличие разной цветовой гаммы;

• большое разнообразие комплектующих элементов позволяет создать водосточную систему нужной конфигурации, что делает ее незаменимой при монтаже на ломанные кровли.

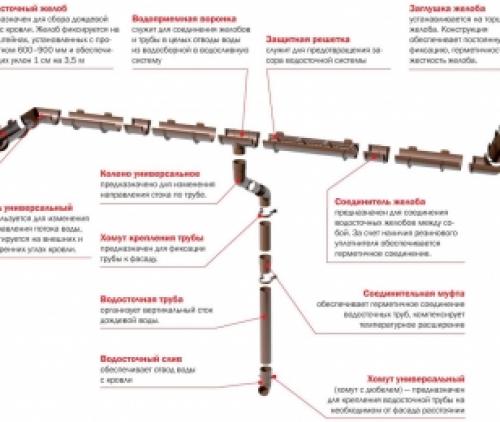

Пластиковая водосточная система - элементы и комплектующие Обозначение конструктивных элементов ПВХ водосточной системы

Недостатки водостоков из ПВХ:

• пластик может разрушиться от механического воздействия. Поэтому такие системы нельзя устанавливать на высотных домах. Водосточная система из пластика монтируется только на малоэтажный частный дом;

• ремонтная непригодность. Разрушенный элемент невозможно восстановить;

• пластиковая система водоотвода с уплотнительными резинками требует периодической замены уплотнителей, что влечет за собой разборку/сборку элементов;

• высокий коэффициент линейного расширения.

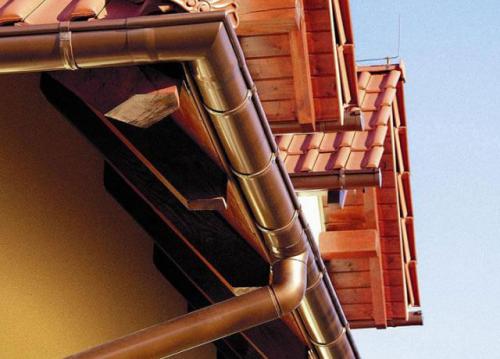

Металлическая водосточная система

Водосточная система из металлического профиля имеет несколько разновидностей: оцинкованная, медная, оцинкованная с полимерным покрытием (окрашенная). Основное отличие между ними: стоимость и длительность эксплуатации. Внешний вид представлен на фото.

Металлическая водосточная система

Преимущества металлических водостоков:

• прочность;

• надежность;

• выдерживают значительные снеговые нагрузки и прочие воздействия внешней среды;

• не поддерживают горение;

• рабочий температурный режим -60°С +130°С;

• стабильность размеров.

Крепление водостока к шиферу. Какой вариант выбрать для кровли

Совсем недавно приоритетным вариантом монтажа были варианты на основе оцинкованного железа, которые до сих пор пользуются популярностью. Вместе с этим элементы водосточной системы постепенно меняются на новые материалы, которые имеют специальное полимерное покрытие на металлическую основу, а также улучшенный пластик. Применение данных технологий позволяет улучшить основные характеристики системы водоотведения, и обеспечивают высокий ресурс эксплуатации. Благодаря инновационным разработкам, такие комплексные решения пользуются повышенным спросом у большинства потребителей и владельцев загородной недвижимости.

С точки зрения обывателя, потребитель задаёт естественный вопрос, как установить водостоки, если крыша уже покрыта шифером. Выбор довольно большой, это традиционная оцинкованная система, металлический профильный материал с полимерным покрытием, и пластиковая основа. Разберём детально каждый вариант водостока.

• Пластиковый вариант. Популярный, доступный и востребованный в своей категории. Материал пластика не боится резких перепад температуры, менее подвержен коррозионным явлениям, а также имеет инертные характеристики к ультрафиолетовым лучам. Только пластик не боится мороза, и изнуряющего летнего зноя. Кроме этого, для пластиковых кронштейнов характерна достаточно большая поверхность площади крепления, что обеспечивает плотное естественное прилегание к ветровой доске. Вместе  этим, пластиковый элемент имеет существенный минус, его невозможно согнуть, как металлическую конструкцию, и потребуется оптимально выбирать подходящий вариант монтажа к видимой части ветровой доски, учитывая ширину естественной величины лобовой доски и допустимого свеса. Дополнительным минусом является дороговизна материала по сравнению с аналоговыми водостоками.
• Металлическая конструкция с полимерным обработанным покрытием является оптимальным вариантом. Цена такой системы будет на порядок ниже пластика или максимально приближен к его стоимости. Материал имеет элегантный презентабельный вид и в большинстве случаев можно подобрать удачный вариант дизайнерского решения. Крепёжные элементы также имеют полимерное покрытие, но не лишены недостатков. Так, даже в процессе проведения монтажных работ можно нанести незначительные механические повреждения, которые в свою очередь повреждают полимерное покрытие, и, следовательно, возникает риск образования коррозии. В целом, если вы хотите продлить срок эксплуатации металлического водостока с полимерным покрытием, аккуратно используйте материал при проведении монтажных работ.
• Оцинкованный металл. Самый доступный материал, «любовь» к которому нам привили еще с советских времён. Главный недостаток этой конструкции, отсутствие презентабельности, которая иногда отталкивает внимание. Главный минус оцинкованных водостоков, это подверженность коррозии. Достаточно один раз неосторожно нанести царапину на поверхность, как через некоторое время появится ржавчина. Существенным плюсом оцинковки является возможность подогнать крепёжные элементы исходя из общих технических и механических условий крепления к лобовой доске.

Как устанавливать водосточные трубы. Особенности водостока из поливинилхлорида

С конструктивной точки зрения пластиковая система водостока практически не отличается от металлической. Выпущенные в промышленных условиях изделия комплектуются тем же набором составляющих, предназначающихся для обустройства горизонтальных и вертикальных веток.

Процедура сборки и монтажа водостоков включает то же число этапов и схожую последовательность операций. При этом по ходу изготовления и установки ПВХ конструкций невозможно не учитывать специфику материала изготовления. Изделия на полимерной основе обычно обладают характерной нестабильностью размеров, которые зависят от колебаний температуры.

При нагревании пластиковых деталей происходит их удлинение; охлаждение способствует возвращению прежних геометрических размеров. Водостоки, которые эксплуатируются в условиях улицы зимой будут охлаждаться, а летом – нагреваться. Как результат, происходит или их удлинение, или укорачивание. Пытаться сохранять линейные размеры полимерных изделий в стабильном состоянии практически бесполезно. К этому явлению просто приходится приспосабливаться, учитывая его по ходу проектирования и установки водостоков.

Водосточные ПВХ контуры комплектуются специальными компенсаторами и соединителями. С их помощью достигается безвредность для системы в целом колебание размеров отдельных его составляющих. Таким образом становится возможным определенное их передвижение в ту и другую сторону.

Также полимеры обладают еще одним немаловажным свойством, которое требует обязательного учета во время оснащения пластиковыми водостоками кровли (подробнее: " Как выполнить монтаж пластикового водостока – установка по инструкции "). Речь идет о том, что ПВХ изделия определенной длины начинают провисать и деформироваться, если под ними не предусмотреть опоры. Во избежание провисаний достаточно гибких пластмассовых желобов, под ними монтируются специальные держатели с шагом не менее 60 см.

Если это не сделать, существует высокая вероятность прогибания горизонтальных участков в промежутках между опорами. Провоцирует это явление обычно или собственный вес, или нагрузка от выпавших осадков. Как правило, места прогибов начинает постепенно обрастать грязью и накапливать воду. При наступлении морозов эти участки становятся особо опасными, так как могут разрываться от замерзания.
