Двухскатная крыша с эркером. Как сделать эркер своими руками

Двухскатная крыша с эркером. Как сделать эркер своими руками

Начальный этап строительства эркера – составление проекта, планировка формы. В некоторых случаях дополнительно приходится оформлять документы. Если возведение конструкции идет параллельно с постройкой дома, то необходимости в них нет. Если же пристройку эркера выполняют к зданию, которое уже какое-то время эксплуатируется, требуется вносить поправки в проект и получать разрешение на пристройку.

Укладка фундамента

По структуре фундамент под эркерную конструкцию аналогичен фундаменту здания. Подходит монолитный ленточный. Этапы его возведения:

• выкапывание траншеи;
• создание опалубка;
• утепление;
• армирование;
• заливка бетоном.

Фундамент нуждается в усадке, после которой выполняется обработка гидроизоляционными материалами.

Возведение эркера

Если эркер возводится своими руками, то без соответствующего опыта не рекомендуется возводить его выше одного этажа. Наиболее подходящие материалы – кирпич или газобетон. Кладка имеет ряд особенностей, который важно учитывать:

1. Для внутренних стен можно применять газосиликатные блоки или газобетон.
2. Для внешней кладки лучше брать качественный облицовочный кирпич.
3. При использовании и кирпича, и газобетона необходимо правильно просчитать нагрузку на фундамент.
4. Теплоизоляция должна находиться в среднем слое. Это может быть минеральная вата или более современные напыляемые материалы.
5. Важно предусмотреть гидроизоляцию – мембранную пленку или аналогичные решения.
6. Эркер и стены здания должны представлять собой монолитную конструкцию. Это позволяет избежать проблем в эксплуатации.

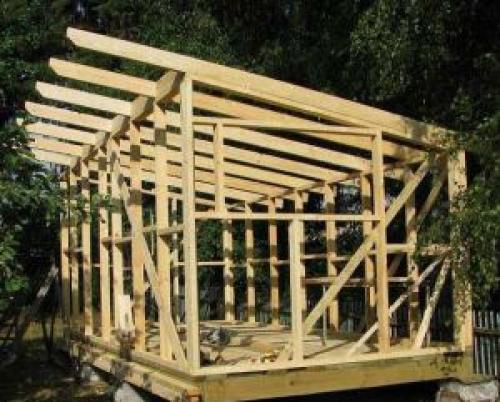

Односкатная крыша.

имеют самую незамысловатую конструкцию и используются чаще всего в проектах хозяйственных построек, гаражей, дачных домиков, для придомовых построек.

Система односкатной крыши представляет собой плоскость прямоугольной или квадратной формы , противоположные части которой находятся под наклоном.

Такое расположение возникает за счет разной высоты противоположных стен здания. Односкатную крышу не составит труда соорудить самостоятельно.

В данной статье вы узнаете, как делается односкатная крыша своими руками — пошагово.

От того, какое кровельное покрытие предусмотрено для внешней отделки крыши, определяют односкатной конструкции . Для разного покрытия уклон различен.

Чаще всего для такого рода крыш используют

• Асбоцементный;
• Металлочерепицу;
• Битумную черепицу;
• Цементно-песчаную черепицу;
• Медные, оцинкованные листы;

Кроме того, при выборе покрытия для крыши с одним скатом следует учитывать природные явления (ветряные нагрузки, снеговые осадки, направление порывов ветра).

Кровельный материал

Как рассчитать количество материала для односкатной крыши

Для верного расчета расходного материала для крыши, имеющей один уклон, необходимо знать размеры ската .

Размеры стропил

Длина стропильной доски зависит от внешнего покрытия , шаг укладки стропильных досок или брусьев. Так, для металлочерепицы рекомендуемый шаг — 30 см, для шифера — 44 см, для кровли с гибким покрытием — произвольный. Кроме того, для крыши с одним уклоном расстояние между стропильными ногами конструкции не должно превышать одного метра . Если брус тонкий, что расстояние между такими досками должно быть меньше.

ВАЖНО!

При расчете количества стропильных досок на односкатную крышу важно учитывать материал, который будет являться финишным покрытием кровли.

Для каждого покрытия определяются свои особенности стропильной системы.

Размеры стропил

Количество материала для ветровой доски

Расчет заготовок для ветровой доски производится путем определения разности периметра всего ската и нижней части , которая относится к карнизу. Данный показатель и будет являться размером ветровой доски.

Монтаж ветровой доски

Количество материалов для утепления, гидроизоляции, пароизоляции

Количество расходных материалов для обустройства пирога односкатной конструкции рассчитывается, исходя из периметра ската . Если требуется укладывать основу в два или несколько слоев, то, соответственно, количество умножается на число слоев. В зависимости от особенностей укладки того или другого материала, берется небольшой их запас.

Кроме того, необходимо запастись досками для доборных элементов , чтобы обеспечить вентиляцию, водосток, задерживающие снег элементы.

Гидроизоляция

Устройство стропильной системы

Стропильная система односкатной крыши подразумевает наличие минимума элементов, необходимых для ее монтажа.

Система может быть устроена с дополнительно установленными опорами или же без них .

Система с опорами

Если пролет между крайними стенами больше чем 4,5 м , то целесообразно устанавливать дополнительные элементы (подкосы, стойки, прогоны) для распределения нагрузки по периметру.

Если пролет более 6,5 метров , то надо устанавливать дополнительные опоры в центре помещения. Односкатная система при таком устройстве более надежная и прочная .

Система с опорами

Система без дополнительных опор

Если пролет составляет менее 4 метров , то устанавливаются наслонные стропильные доски, которые имеют опору только на противоположные стены. Такая конструкция является висячей и опорой служат брусья, уложенные на мауэрлат.

Система без опор

Скользящая система

Система, при которой основная нагрузка падает на мауэрлат . При этом брусья крепятся к стенам с помощью скользящих элементов, допускающих временное проседание здание без изменения конструкции кровли. Такая система наиболее распространена для бревенчатых сооружений .

Двускатная крыша

Двускатная или щипцовая крыша  — крыша с двумя наклонными к наружным стенам скатами.

Из трёх основных форм крыш (1/ односкатная ; 2/ двускатная или щипцовая ; 3/ четырёхскатная или шатровая ) двускатная считается лучшей, поэтому очень распространена. В такой крыше стропила опираются друг на друга, каждая пара стоит отдельно, и связываются пары стропил обрешёткой . В торцах крыша имеет треугольные стены — фронтоны или, иначе, щипцы . Под крышей устраивается чердак . Освещение и вентиляция чердака двускатной крыши производится посредством окон во фронтонах и (или) окон на скатах, называемых слуховыми .

Комбинация двускатной и шатровой крыши образует полувальмовую крышу, по удобствам занимающую среднее место между двускатной и шатровой крышами.

Пересечением двух двускатных крыш образуется многощипцовая крыша.

Крыши с неравномерными углами наклона скатов (то есть расположение конька не через центр здания) и различной длиной карнизных свесов применяются при желании заказчика выразить архитектурную особенность его жилья. Такая кровля, в плане дизайна, выглядит достаточно оригинально, но имеет недостаток нерационального использования чердачного помещения.

Крыша с разными углами наклона скатов

Ломаная щипцовая крыша применима в тех случаях, когда имеется надобность использовать чердачное помещение под мансарду. В такой крыше увеличенный объем чердака позволяет с легкостью обустроить мансарду, которую защищают от влаги и утепляют.

Ломаная щипцовая крыша

Двускатная симметричная крыша имеет в своем основании равнобедренный треугольник. Ортодоксальная форма и неприхотливость при возведении сделали её любимицей не только профессиональных строителей, но и начинающих специалистов.

Двускатная симметричная крыша

СПб., 1890—1907.

Ломаная крыша – пошаговая инструкция, как сделать самостоятельно сложные типы крыш (115 фото)

В большинстве случаев загородные коттеджи строятся с мансардой. И чтобы строение не выделялось слишком высокой кровлей, используют ломаный тип конструкции. Это позволяет применять более легкие стропильные балки, а скаты получаются менее широкими.

Можно найти множество фото ломаных крыш в интернете, и сравнить преимущество четырехскатного каркаса с другими видами конструкций.

Разновидности ломаных крыш

Строительство такого каркаса с точки зрения экономичности относительно выгоднее других крыш. Для дизайнеров она открывает больше возможностей по оформлению. Существует несколько типов проектов домов с ломаной крышей:

• Типовое решение для дачного домика, с небольшим земельным участком;
• Большая ломаная крыша для частного дома, может иметь сложное конструктивное решение. Часто встречаются крыши, на которых имеется по пять, и шесть скатов кровли;
• Ломаная крыша , имеющая балкон или террасу, смотрится достаточно красиво. Но подобные решения очень трудоемки. Для возведения такого каркаса потребуется помощь высококлассных строительных мастеров.

Как проводить расчет конструкции

Расчеты всех кровельных каркасов осуществляются в несколько этапов: выясняется нужное количество материалов; способность стропильного каркаса выдержать нагрузку. На фото можно найти чертежи ломаных крыш, на которых отмечены все необходимые размеры.

Чтобы рассчитать нагрузку на стропильную систему, нужно воспользоваться следующими значениями:

• Общий вес кровельных материалов;
• Нагрузка от теплоизоляции;
• Общая масса обрешетки;
• Какое расстояние между карнизом и коньком;
• Угол наклона скатов;
• Шаг крепления стропил и обрешетки;
• Вес работников выполняющих монтажные работы, и дополнительный вес стеклопакетов, и вентиляции (если таковые будут).

Зная эти значения можно произвести соответствующие вычисления. Это примеры расчета ломаной крыши. С их помощью можно понять подходят ли сечения различных элементов к выбранной конструкции.

Поэтапное строительство крыши

Чтобы работа прошла успешно, рассмотрим инструкцию для строительства ломаной крыши:

Фиксация мауэрлата проходит с помощью верхнего обвязочного бруса. Монтаж стропильных ног осуществляется в соответствии с чертежным проектом. Крепление опорного бруса и стропильного элемента делается с помощью пазов.

Устанавливается вертикальная стойка, она крепится к балке перекрытия. Процедура повторяется с каждым следующим элементом, образую каркас будущей мансарды. Для связок стоек используются прогоны. Они будут затяжкой для верхних стропил и балок мансарды.

Далее все работы проходят в соответствии с проектом. Стропильные элементы образующие отвесные кровельные скосы, и служащие затяжками верхних стропил с опорным брусом должны выполняться в наслонном виде. Конструкция стропил имеет висячий тип.

Висячие стропила фиксируются на бабках. Это придает конструкции жесткость. Они скрепляются с затяжками.

Если есть необходимость, то устанавливаются подкосы, и распорки. Все детали креплений заранее вносятся в проектные чертежи крыши.

На торцевые стропила монтируются каркасы, на которые будут крепиться фронтоны, проемы дверей, стеклопакеты.

Чтобы правильно сделать ломаную крышу своими руками, нужно четко соблюдать проектные чертежи, и схемы.

Конструктивное преимущество

Конструкция мансарды может быть разной, но преимущество остается за ломаной крышей. При относительно небольшой высоте кровли помещение мансарды получается с высокими потолками. Ее пространство используется более практично.

Можно отметить несколько особенностей конструкции ломаной крыши:

• Повышается теплоизоляция всего дома;
• Подкровельное пространство используется разумно;
• Крутизна боковых скатов не дает снегу задерживаться;
• Мансарда имеет полноценные потолки.

Заключение

При помощи ломаной крыши можно существенно увеличить внутреннее пространство дома. Ее строительство требует профессионального подхода, но благодаря имеющимся простым видам конструкций возможна и самостоятельная сборка.

Двухскатная ломаная крыша. Разновидности мансардных крыш

Мансарда – отапливаемое или холодное пространство под крышей, которое используют в качестве жилого. Согласно строительным нормам, в мансардном помещении необходимо оборудовать окна для естественного освещения и потолки достаточной для человека высоты.

Комнаты под кровлей, в которых эти условия не соблюдаются, называют чердаком. Для устройства мансарды подходят следующие виды крыш:

• Двухскатная . Самая простая конструкция для оборудования мансарды. Она состоит из двух скатов прямоугольной формы и треугольных фронтонов. Чтобы добиться нужной для жилого помещения высоты потолков, необходимо заложить очень крутой угол скатов. Это увеличивает площадь и вес двухскатной крыши, делая ее монтаж экономически нецелесообразным.



  Двухскатная крыша

• Вальмовая . Конструкция вальмовой крыши состоит из двух трапециевидных скатов и стольких же треугольных, расположенных над торцевыми стенами вместо фронтонов. Высоты потолка под вальмами не хватает для жилого помещения, поэтому площадь мансарды получается слишком маленькой. Однако, ее достаточно для организации складирования вещей или зимнего хранения припасов, если она не отапливается.



  Вальмовая крыша

• Полувальмовая . Особенность полувальмовой крыши в том, что ее торцевые скаты не полностью заменяют фронтоны, а частично. Вальмы маленького размера не снижают высоту потолка, поэтому монтаж полувальмовой крыши в качестве мансардной вполне возможен. Единственный минус такого варианта – сложность стропильной системы и большой расход кровельного материала.



  Полувальмовая мансардная крыша

• Ломанная . Это разновидность двухскатного вида кровли, скаты которой состоят из двух частей, имеющих разный угол наклона. Верхняя часть ломанной крыши более пологая, а нижняя – крутая. Такая конфигурация позволяет более эффективно использовать пространство, не увеличивая затраты на строительство. Ломанная крыша – самый доступный вариант того, как построить мансардную крышу с минимальными вложениями.

Источник: https://proremont-dom.ru/novosti/dvuhskatnaya-lomanaya-krysha-posledovatelnost-rabot

Шатровая крыша: устройство и технология монтажа своими руками

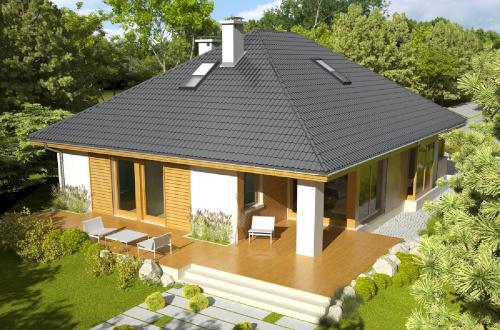

Четырехскатная симметричная конструкция шатровой крыши позволяет добиться привлекательного вида строения и экономии на строительных материалах. Стропильная система шатрового типа имеет много преимуществ перед другими видами конструкций кровли. К тому же при правильных расчетах и грамотном подходе к монтажу такую систему легко установить самостоятельно.

Что собой представляет шатровая крыша

Название такая крыша получила благодаря особенности конструкции. Скаты кровли соединяются в одну точку, тем самым становятся похожими на шатер. Их может быть больше четырех, но чем больше скатов, тем сложнее расчет и возведение конструкции. Так как частные дома в основном имеют прямоугольную форму, то самым лучшим вариантом является классическая шатровая крыша.

Сооружение формируется по принципу симметричности. По этой причине ее используют для зданий квадратной или круглой формы. Для монтажа такой крыши над прямоугольным зданием нет препятствий, но конструктивно это потребует немалых усилий.

К тому же на прямоугольном здании потеряется симметрия, и крыша станет обычной многоскатной конструкцией.

Шатровая крыша используется для:

• частных домов;
• летней беседки;
• открытой кухни на дачном участке;
• отдельно стоящего флигеля или гаража.

Строительство симметричной крыши имеет определенные особенности. Перед возведением необходимо провести грамотный расчет.

Преимущества крыши шатрового типа

Шатровая крыша сложна в проектировании, а монтаж требует применения немалых усилий и опыта. Строители утверждают, что такой вариант стропильной системы обладает большим количеством преимуществ и является весьма популярным среди застройщиков загородных домов. Крыша имеет много плюсов:

1. Шатровая форма обладает хорошими аэродинамическими свойствами. Она довольно устойчива перед сильными ветрами и ураганами.
2. В регионах с большим количеством снежных осадков шатровая форма является хорошим вариантом, ведь угол ската находится в пределах 25-50^о, что не позволяет снегу задерживаться на кровле.
3. Скаты шатровой крыши меньше подвержены разрушению от большого количества осадков. Они более устойчивые, чем торцы двухскатных конструкций.
4. Устройство системы позволяет сэкономить, потому что не нужно устанавливать фронтоны, а значит материалов для строительства нужно меньше.
5. Под шатровой крышей можно организовать мансарду. При отсутствии боковых частей дома установка мансардных окон становится обязательной, однако для современных технологий это не является проблемой.

Оригинальный вид крыши обеспечит индивидуальный дизайн дома, отличный от других частных строений.

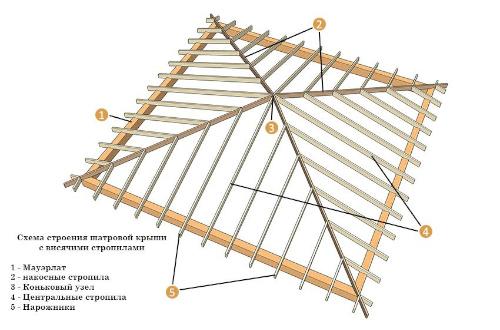

В основе конструкции шатровой кровли лежит набор стандартных элементов. Каждая конструктивная часть отвечает за определенную функцию:

1. Мауэрлат . Мощный деревянный брус, который укладывают по периметру стены, образуя цельную раму. Он служит нижней опорой для закрепления стропил.
2. Лежень . Он располагается горизонтально, соединяя противоположные стороны мауэрлата.
3. Стойки . Устанавливаются под основными стропилами. Количество и частота стоек зависит от формы стропил, чем крупнее элементы, тем чаще ставятся опоры.
4. Подкосы . Элементы, заменяющие опорные стойки, их устанавливают под углом 45^о.
5. Ригель . Выполняет роль затяжки. С помощью ригелей укрепляются и связываются между собой стропила, расположенные на противоположных сторонах конструкции. Их задача заключается в уменьшении распирающей нагрузки, действующей на стены.
6. Скаты . В шатровой конструкции их четыре. Форма образуется за счет нарожников и стропильных ног.
7. Нарожники . Выполняют функцию стропил, однако своими верхними концами упираются в основные стропильные ноги, а не в коньковый узел. Нарожники в длину слегка укорочены. Их количество определяется длиной ската — чем он длиннее, тем больше необходимо поддерживающих элементов.
8. Коньковый узел . Классического конька эта конструкция не предусматривает. Узел является верхней точкой, где соединяются верхними частями стропила.
9. Подскатный прогон . Его устанавливают очень редко. Размещается он под нарожниками и стропилами, образуя горизонтальную линию. Для устройства прогона обязательно монтируют дополнительные стойки.
10. Свесы скатов . Формируются благодаря выпускам стропил за пределы контура здания. Иногда крепят кобылки, которые используют для удлинения стропил.

Видео вальмовая крыша с эркером.
