Схема отопления частного двухэтажного дома с газовым котлом. Однотрубная система
Самой простой является схема однотрубной системы отопления двухэтажного дома. Также она называется «Ленинградкой». Такую схему отопления двухэтажного частного дома своими руками можно провести без особых сложностей. Отличается экономичностью, функционируя на газовом или электрическом котле, при помощи кирпичной печи, отапливаемой торфяными брикетами, дровами, углем. Выбирая «Ленинградку», можно сэкономить на средствах, так как труб, необходимых для установки обогрева помещения, потребуется в 2 раза меньше, если сравнивать с двухтрубной системой. Характеризуется ещё такими положительными моментами:
- простотой ремонта;
- не нарушает концепцию интерьера в доме (при небольшом количестве труб);
- возможностью изготовления контура «тёплый пол» (при выполнении определённых требований).
малой трудоёмкостью при выполнении монтажа и его «бюджетностью»;Однотрубный контур можно «спрятать» под пол или развести над ним. При установке трубы можно располагать в горизонтальном положении и в вертикальном.
Однако такая самотёчная система отопления может применяться только в одноэтажной постройке. В двухэтажном доме схема однотрубной системы отопления сможет функционировать только при наличии циркуляционного насоса.
Существуют ещё недостатки:
- невозможность изготовления «тёплого пола» при горизонтальном контуре;
- требует выполнения сварочных работ и необходимой проверки соединений;
- неравномерность теплоотдачи от батарей, находящихся в разных комнатах.
Схема однотрубной системы представляет собой трубу с подключением к ней всех радиаторов отопления. Нагретая котлом вода распространяется по всем батареям поочерёдно, в каждой отдавая определённое количество тепла. Следовательно, ближайшая к котлу будет горячая, а последняя — чуть тёплая.
Схема отопления двухэтажного дома с настенным газовым котлом. Проще всего: отопление частного дома газом
Если неподалеку от вашего домовладения есть магистраль сетевого газа – вам повезло. Даже не рассматривайте никакие другие варианты. На сегодняшний день этот способ отопления – самый эффективный и экономичный из всех. отопления от современных производителей имеют коэффициент полезного действия – 98, и этим все сказано.
С такой системой можно спокойно оставить дом без присмотра. Автоматика на газовых приборах настолько совершенна, что не допустит никаких сбоев
Отсутствие магистрального газа – проблема, но проблема решаемая. Отопление частного дома газовым котлом может осуществляться и с помощью сжиженного топлива. Сжиженный газ может быть в баллонах по 50-80 литров или в огромном баке –, его размещают на участке подальше от дома, вкапывают в землю и заправляют с помощью специальных машин. Расход отопления частного дома газовыми баллонами тот же, что и магистральным газом, но придется доплатить за доставку и заправку носителей, а это примерно 20 процентов сверх стоимости газа.
Совет! Чтобы снизить расход газа на отопление следует максимально утеплить стены дома и снизить теплопотери через окна, двери и крышу.
Выводы:
- отопление газом – самый экономичный способ из всех возможных;
- при отсутствии магистрального газа используйте баллоны или газгольдер;
для сжиженного голубого топлива следует подбирать модель котла с небольшим показателем рабочего давления.
Отопление двухэтажного дома двухконтурным котлом. Почему стоит выбрать двухконтурный котёл

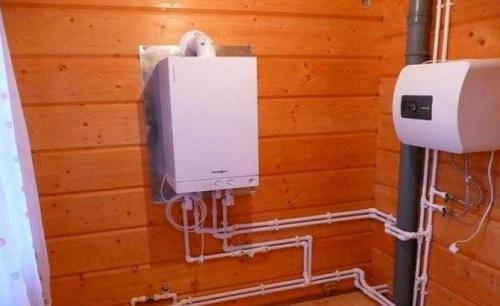

Отопление двухэтажного дома двухконтурным котлом может стать вполне выгодным вариантом, если правильно подобрать оборудование по мощности и прочим техническим параметрам. От одноконтурного котла такой вариант отличается наличием дополнительного теплообменника, который работает на нагрев воды, а не на отопление. Двухконтурный котёл имеет несколько важных преимуществ:
- Максимальная комплектность. По сути, такой котёл представляет собой мини-котельную, и к нему ничего не придётся докупать: современные аппараты уже снабжены расширительным баком нужного объёма, клапанами, арматурой и т. д. Такое устройство только нужно подключить к системе подачи газа и водоснабжения, а также к смонтированному дымоходу.
- Экономическая выгода. Не придётся постоянно поддерживать высокую температуру воды в бойлере и тратить на это топливо: горячей вода становится именно тогда, когда это нужно.
- Компактные удобные размеры. Двухконтурный котёл может стать идеальным решением для небольших домиков, ему намного проще найти подходящее место и возможность для подключения. Одноконтурной системе с бойлером желательно выделять особое помещение, оборудованное по всем требованиям пожарной безопасности.
Двухконтурный котёл – возможность оборудовать в своём доме независимый надёжный обогрев и при этом обеспечить всей семье необходимый уровень удобств. При этом по стоимости он обойдётся дешевле, чем покупка всего необходимого оборудования по отдельности и профессиональная установка. Это сделает покупку не только надёжной, но и выгодной.
Однотрубная система отопления 2 х этажного дома. Конструкционные особенности
Данный тип обогрева не использует в своей конструкции традиционного деления веток на подающие (отводящие теплоноситель от теплогенератора) и обратные (возвращающие остывшую жидкость в котел). Деление по этой схеме является лишь условным, как правило, половина магистрали после котла принимается «подачей», а дальше – «обратка».
Традиционная схема однотрубной системы отопления двухэтажного дома включает в себя следующие элементы:
- Телогенератор (котел) обеспечивающий передачу энергии теплоносителю (жидкость в системе). В роли первого могут выступать газовые, электрические или даже твердотопливные котлы. Жидкость – подготовленная мягкая вода или антифриз.
- Отопительные потребители – секции радиаторов. Материалом для разных моделей служит чугун, сталь, алюминий.
- Расширительный бак, компенсирующий перепады давления внутри системы. Для открытых систем подбирается открытая конструкция бачка, а для закрытых систем – мембранные емкости.
- Составные элементы разводной магистрали. В комплект входит достаточное количество труб, вентилей, фильтров, кранов и другой запорной арматуры.
Принцип работы данной система отопления для 2х этажного дома (схемы имеются на сайте) не зависит от используемого типа котла.
Отличительные характеристики
Главной чертой, которая отличает однотрубную разводку от многообразия двухтрубных схем системы отопления двухэтажного дома, является отсутствие обратки. Фактически все потребители монтируются на единой магистральной петле.
Деление однотрубных схем также предусмотрено по конструкционному признаку на вертикальные и горизонтальные схемы. В традиционной схеме отопление 2 этажного дома с одной трубой применяются кроме прочих элементов радиаторные регуляторы, шаровые краны, термостатические клапаны и т.д. Одним из бонусов является возможность монтажа магистральных труб под полом. В этом случае обеспечивается лучшая эстетическая составляющая.
Также монтаж однотрубной разводки в отличие от двухтрубной системы отопления двухэтажного дома провести немного легче. При этом в случае укрытия под полом труб, удастся снизить тепловые потери.
Какую систему отопления выбрать для двухэтажного дома. Отопление с естественной циркуляцией
Особенностью системы отопления с естественной циркуляцией двухэтажного дома является отсутствие насоса, создающего давление в трубах. Движение воды обеспечивается законами гидравлики и термодинамики, для чего трубы устанавливают под определенным углом друг к другу на заданной высоте. Хоть эта система и обладает несколько меньшей тепловой эффективностью, она является полностью автономной, то есть не зависит от электропитания и не расходует дополнительную энергию.
Отопление с естественной циркуляцией двухэтажного дома может выполняться как по однотрубной, так и по двухтрубной схеме. Достоинства и недостатки этих видов подробно рассмотрены ниже. Вот несколько особенностей, о которых нужно помнить при организации любого вида естественной циркуляции:
- потребуются трубы большого диаметра, в противном случае движение воды будет затруднено;
- недопустимо использование расширительных баков закрытого типа — это влечет создание избыточного давления и самотеком система уже работать не будет;
- в качестве места расположения расширительного бака выбирают наивысшую точку трубопровода, в то время как котел располагают внизу, чаще всего — несколько ниже обратной магистрали.
При монтаже системы с естественной циркуляцией в двухэтажном доме неизбежен значительный перерасход материалов и снижение теплоотдачи. Подобные сложности оправданы лишь в одном случае — когда слишком велик риск перебое с электроэнергией в холодное время года.
Однотрубные системы отопления
Под однотрубной системой отопления двухэтажного дома понимается комплекс радиаторов, использующих для приема горячего теплоносителя и сброса остывшего одну и ту же магистраль. Это позволяет существенно экономить на материалах, однако влечет ряд недостатков:
- требуется повышенная мощность котла;
- температура воды в магистралях последовательно снижается от радиатора к радиатору;
- каждый следующий радиатор должен иметь больше секций, чем предыдущий (что является следствием предыдущего пункта).
Таким образом, реализация однотрубных схем имеет смысл лишь в регионах с относительно мягким климатом для отопления небольших домов.
Отопление «Ленинградка»
Как несложно догадаться, эта схема отопления была разработана в Советском Союзе и повсеместно внедрялась в небольших зданиях северной столицы. Основой «ленинградки» является одна общая магистраль, идущая по периметру помещений ниже уровня установки радиаторов. Патрубки врезаются в нее сверху, а для перенаправления потока теплоносителя под каждым радиатором выполняют сужение трубы или устанавливают регулирующий вентиль.
Возможна как естественная, так и принудительная циркуляция. В первом случае рекомендуется устанавливать не более четырех радиаторов, во втором — не более шести. Подключение семи-восьми радиаторов возможно лишь после точных инженерных расчетов, при большем количестве потребителей тепла система считается неэффективной.
Альтернативные виды однотрубного отопления
Дальнейшей эволюцией «ленинградки» можно считать системы с разрывами магистрали и подрадиаторными перетяжками, которые играют роль «узких мест», перенаправляя поток жидкости. Это позволяет упростить основную магистраль, избавившись от сужений и вентилей, а также располагать радиаторы вдали от зоны прокладки основных труб. При достаточной мощности нагнетающего насоса в циклах принудительной циркуляции возможно некоторое увеличение отапливаемых площадей.
Как спроектировать отопление двухэтажного дома. Проект отопления двухэтажного дома: выбор и расчёт
Каким возможно отопление в 2-этажном доме? Как развести теплоноситель, какие конкретно отопительные устройства применять? Как посчитать тепловую мощность котла, и какой котел стоит предпочесть? Статья не претендует на истину в последней инстанции: она только изложит точку зрения автора на эти неприятности.
Расчеты
Как рассчитывается схема водяного отопления частного 2-этажного дома?
- В качестве базового значения тепловой мощности берутся 60 ватт тепла на кубометр объема.
- На каждое окно во внешней стенке добавляется 100 ватт тепла, на каждую дверь - 200.
- В зависимости от климатической территории выбирается региональный коэффициент:
Так, отопление 2-этажного дома с площадью этажа 70 метров, высотой потолков 3 метра, 8 дверьми и 3 окнами, расположенного в Севастополе, возможно вычислить так:
- Количество помещения равен (70*3)*2=420 м3.
- Базовая тепловая мощность равна 420*60=25200 ватт.
- Окна и двери внесут свои коррективы: 25200+(8*100)+(3*200)=26600 ватт.
- Теплый климат Крыма уменьшит требования к мощности: 26600*0,7=18620 ватт.
Подобно рассчитывается мощность радиаторов для отдельных помещений.
Нюанс: не забудьте про площадь помещений без отопительных устройств. В случае если прихожая прогревается за счет батарей в смежной помещении, эта батарея обязана подбираться по общему объему обоих помещений.
Как пересчитать киловатты в количество секций батареи? Достаточно поделить расчетную мощность прибора на мощность одной секции, которая постоянно указывается в сопроводительной документации. В ее отсутствие возможно ориентироваться на следующие значения:
Разводка

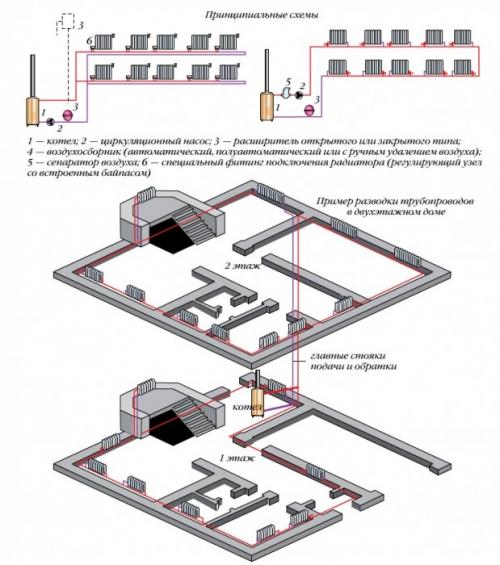

Какой должна быть схема отопления 2 х этажного дома - подключения и разводки теплоносителя отопительных устройств?Вот два наиболее несложных и доступных решения.
Стоячная с верхним розливом
Теплоноситель поднимается от котла в розлив подачи, расположенный на чердаке, и возвращается в обратный трубопровод через стояки с отопительными устройствами. Схема привлекательна, среди другого, тем, что разрешает организовать отопление 2х этажного дома с естественной циркуляцией: при площади этажа до 50 м2 она будет стабильно работать без циркуляционного насоса.
Двойная ленинградка
Еще легче и отказоустойчивее ленинградка, либо система барачного типа. В общем случае она является кольцом между подающим и обратным патрубками котла, параллельно которому подключаются радиаторы системы отопления.
Применительно к нашей ситуации схема отопления 2-этажного дома будет включать два кольца. Три лишних метра протяженности розлива на втором этаже не поменяют температуры радиаторов сколь-нибудь значительно; но, при жажде возможно озадачиться балансировкой колец, установив размыкающий нижнее кольцо дроссель.
Подключение радиаторов
Радиаторы маленькой длины (до 6-7 секций) подключаются в полной мере традиционно - обе подводки находятся с одной стороны.
А вот при большей длине употребляется одна из двух других схем:
- Диагональная - в то время, когда подача и обратка подведены справа и слева, к нижней и верхней резьбам.
- Снизу вниз - в то время, когда для подключения употребляются две нижние резьбы.
И в том и другом случае эргономичнее применять не проходные пробки, а американки - быстроразъемные соединения с накидной гайкой.
Материалы
Из чего лучше своими руками сооружать отопление? Давайте пройдемся по главным ее элементам.
Котел
В случае если ваш дом газифицирован, лучший вариант с позиций затрат на отопление - газовый котел. Нужно - конденсационный: применение полной теплоты сгорания газа (включая энергию, которая отбирается у продуктов сгорания при их конденсации) увеличивает его КПД на 9-11%.
Безопасность
В закрытой системе за нее отвечает так называемая несколько безопасности - непроизвольный воздухоотводчик, манометр и предохранительный клапан. Кроме них, контур комплектуется расширительным баком, компенсирующим повышение объема теплоносителя при расширении. Его количество берется приблизительно равным 1/10 от общего количества теплоносителя.
Полезно: количество теплоносителя в сбалансированной системе в большинстве случаев принимается равным 15 литрам на 1 КВт-час мощности котла.
В открытой системе (значительно чаще открытой делается самотечная система отопления 2х этажного дома) функции всех вышеперечисленных приспособлений возлагаются на открытый расширительный бак. Он монтируется под потолком второго этажа либо на чердаке. Розливы прокладываются с постоянным уклоном, так, дабы воздушное пространство из них вытеснялся теплоносителем в бак.
Отопительные устройства
В случае если вами употребляется схема отопления 2х этажного дома с твердотопливным котлом, предпочтительны чугунные секционные радиаторы либо регистры. Их большая масса и громадный внутренний количество означают, что по окончании прогорания горючего контур будет остывать достаточно медлительно.
Во всех других случаях оптимальный выбор - алюминиевые секционные радиаторы.
С чем связана инструкция?
- Они владеют прекрасной теплоотдачей.
- Их внешний вид впишется в самый изысканный дизайн жилой помещения.
Однотрубная система отопления двухэтажного дома своими руками. Принцип работы однотрубной системы отопления в двухэтажных домах
Однотрубная система отопления двухэтажного дома предполагает естественную циркуляцию воды, однако циркуляционный насос отсутствует. На второй этаж горячая вода подается по стояку, потом попадает в нагревательные приборы и перемещается уже по передающим стоякам. В этих стояках теплоноситель охлаждается. Первый этап предполагает установку без наличия байпасов. Такие компоненты, как байпасы, нужны больше всего во время различных ремонтных процедур.
Разводка однотрубного отопления в двухэтажном доме

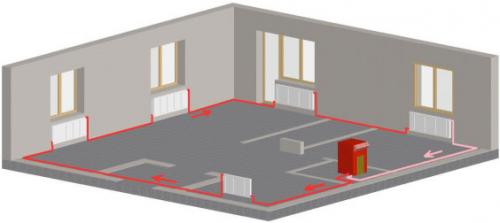

Если происходит естественная циркуляция теплоносителя (без участия насоса), то перемещение имеет место благодаря тому, что изменяется плотность холодной и горячей воды. Наиболее серьезный недостаток заключается в установке труб большого диаметра вместе с разводкой магистралей находящихся под уклоном. Это выглядит очень неэстетично и может испортить весь интерьер. Наилучшим вариантом будет независимость от электросети.
Если сравнивать однотрубное отопление двухэтажного дома с двухтрубным, то первое обладает многими преимуществами. В первую очередь, посредством однотрубной системы можно охватить весь внутренний периметр дома и внешние стены посредством одного кольца замкнутого типа. Это можно сделать независимо от того, какая планировка в помещении.
Однотрубное отопление в частном доме
Суть такой системы заключается в том, что от котла идет только одна труба для подачи тепла. Эта труба проходит по всему периметру здания и поворачивает в ту сторону, где у котла находится обратка. Если есть необходимость, к трубе подачи можно подключить радиаторы отопления или отвести трубы с системой под названием «теплый пол». Для того чтобы произвести установку циркуляционного насоса или полотенцесушителя, не нужно много усилий.
