Беседка

Применять металлическую разборную колонную опалубку для беседки – вряд ли кому придет в голову

— Металлическая съемная опалубка чаще всего применяется в условиях промышленного строительства или при постройке крупных массивных домов. В последнее время появились возможности аренды таких конструкций, однако, при возведении беседки вполне можно обойтись более доступными по цене и лёгкими вариантами.

— Разборные пластиковые готовые опалубки для колонн — сродни металлическим, но только значительно легче. Правда, поговаривают об их недостаточной надежности . Впрочем, немало и очень положительных отзывов.

Чтобы собрать такую опалубку, необходимо будет пригласить специалистов. Работать с этим материалом необходимо осторожно, применяя специальные инструменты, поэтому без профессиональных мастеров обычно не обходится. Пластиковые опалубки обычно арендуют в строительных организациях.

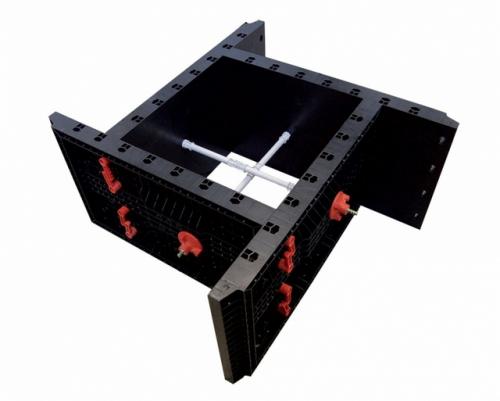

Пример универсального блока пластиковой опалубки для заливки колонн. Хорошо показана система крепления деталей конструкции

Удобство таких систем заключается в том что многие блоки являются универсальными, позволяющими задавать нужные размеры сечения прямоугольных колонн в определённом диапазоне. Скрепление деталей блока проводится специальными замками, а для большей надежности противоположные бортики еще и стягиваются шкворнями из арматуры, которые фиксируются с помощью специальных шайб. После заливки и застывания бетона, эти отрезки арматуры остается в монолите и служат для повышения прочности столбов фундамента.

Сборные многоразовые конструкции удобны также тем, что из них можно формировать опалубки для столбов разной высоты, что является оптимальным вариантом в том случае, если планируется установить беседку на склоне.

Впрочем, и пластиковая разборная опалубка в масштабе строительства обычной беседки также видится большим излишеством.

Дощатые щиты или фанера могут быть использованы для обустройства столбчатого фундамента, если планируется сделать столбы квадратными или прямоугольными в сечении. Для круглых в сечении опор используются другие доступные способы создания формы под бетонный раствор.

Источник: https://dom-na-vodah.ru/novosti/mnogorazovaya-opalubka-dlya-fundamenta-svoimi-rukami-kak-samostoyatelno-sdelat-razbornuyu

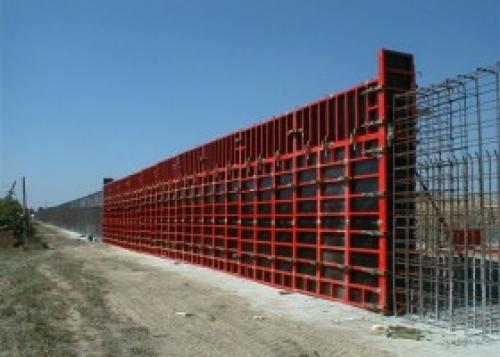

Сборная опалубка для фундамента. Сборная опалубка

С внедрением оборачиваемой (многоразовой) опалубки в строительный процесс, заметно снизились сроки возведения конструкций, существенно улучшилось их качество, значительно сократились расходы. Все дело в универсальности систем, относящихся к сборной оборачиваемой опалубке, простоте их эксплуатации и эффективности.

С помощью сборной опалубки можно изготовить практически любую монолитную конструкцию — от фундамента под небольшую приусадебную беседку до монолитного небоскреба. Элементы данной конструкции, изготовленные в заводских условиях, имеют все необходимые крепежные узлы. Достаточно лишь правильно установить их и система готова к эксплуатации.

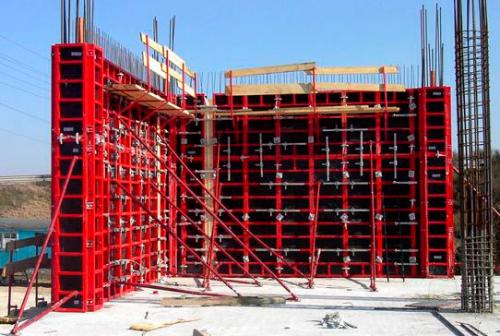

Сборная опалубка стен

Разновидности сборной опалубки

К сборной опалубке относятся все типы систем, состоящие из отдельных компонентов, требующих соединения перед началом формовки. Можно разделить сборную опалубку на:

• горизонтальную — предназначенную для заливки перекрытий;
• вертикальную — используемую для создания стеновых перегородок, фасадов, колонн и различных конструкционных элементов, расположенных вертикально.

Каждый из видов содержит несколько подвидов. Так к сборной горизонтальной опалубке относятся:

• рамная система – применяемая при монтаже высоких (до 20-ти метров) перекрытий. Конструкция данной системы, а в частности механизм крепления узлов, позволяет возводить габаритные конструкции, охватывающие большую площадь и выдерживающие колоссальные нагрузки. Основным функциональным элементом данной конструкции являются рамы, собираемые в высокие комплексы – туры;

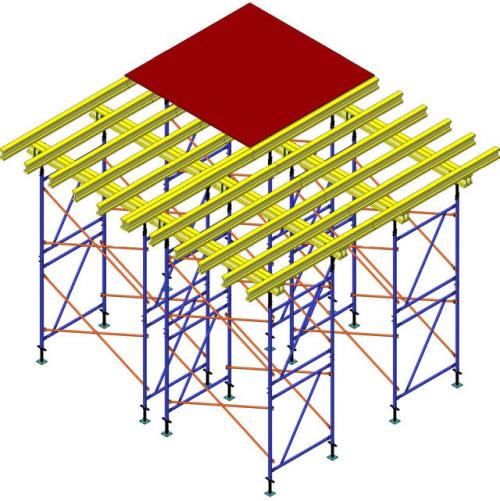

Схема монтажа рамной опалубки

• универсальные опалубки для перекрытий с крепежным узлом (Cup Lock, ХСИ, клиновая) . Также как и рамная система, данный вид предназначен для высоких перекрытий (до 40-ка метров), но в виду конструкционных особенностей позволяет работать на еще большей высоте и с еще более тяжелыми перекрытиями. Большей несущей способности удалось добиться благодаря разработке уникальной системы фиксации стоек и ригелей между собой, при которой действующая нагрузка лишь усиливает связь. Этот и предыдущий вид систем можно отнести к подвидам опалубки на объемных стойках;

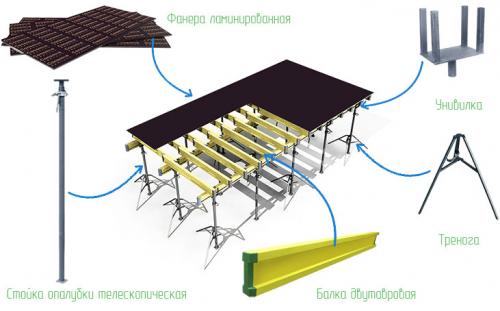

• опалубка на телескопических стойках – система, применяемая для заливки перекрытий, высота которых не превышает 4,5 метров. Принцип действия в данном случае заключается в закреплении палубного стола на вертикальных стойках. Последние фиксируются на поверхность посредством треноги, берущей на себя основную нагрузку. Серху стойки закрепляется чаша (унивилка), на которой фиксируется опалубочный стол.

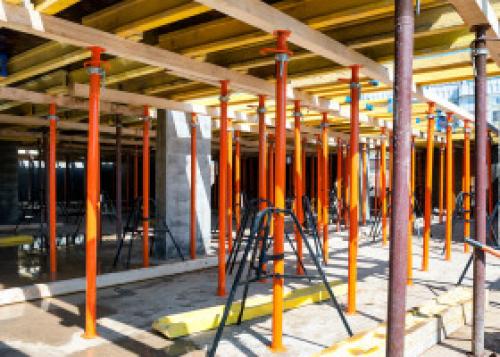

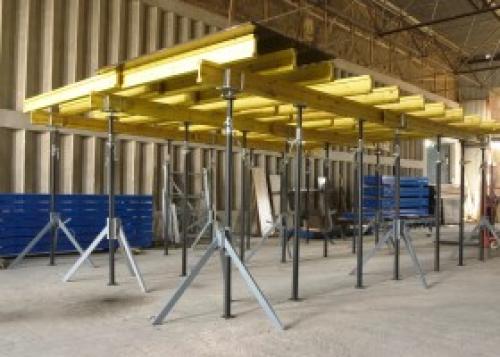

Сборка опалубки на телескопических стойках

К вертикальной опалубке можно отнести:

• щитову ю систему – широко распространённую в настоящее время и применяемую практически во всех видах монолитного строительства. Популярность объясняется универсальностью, надежностью и эффективностью опалубки этого типа. Её конструкционными элементами являются металлические или пластиковые блоки, скрепленные между собой посредством специальных устройств и приспособлений. Блоки устанавливаются параллельно друг другу и наращиваются до требуемых размеров в длину, а в некоторых случаях и в высоту. Устойчивое положение и юстировка достигается благодаря раскреплению комплексов подкосами, которые принимают на себя основную часть действующих нагрузок;
• балочно-ригельная опалубка – система, актуальная при монтаже колонн и стен с неправильной геометрией. Формовочное пространство создается путем фиксации листа палубы двутавровыми балками, стянутыми продольными ригелями, которые в свою очередь закреплены винтовым крепежным устройством.

Преимущества сборной опалубки

К преимуществам каждой из перечисленных систем можно отнести:

• Мобильность — легко собираются (разбираются), транспортируются в штабелях и связках.
• Эффективность. При умеренной стоимости каждого из компонентов, все они в совокупности способны исправно работать в течение длительного времени.
• Универсальность. Современные системы опалубок или некоторые их компоненты могут быть применены для заливки различных конструкций.

Многоразовая опалубка своими руками. Скользящая опалубка для быстрой заливки фундамента

При строительстве этой системы не обойтись без гидравлических устройств, но результат в виде быстрой сборки бетонного основания превзойдёт все ожидания. Скользящая опалубка помимо удобства непрерывного применения отличается ещё и высотой возводимых конструкций — от 25 метров. Собрать подвижный каркас можно, имея в наличии комплект деталей:

• вертикальные щитовые элементы одинакового размера;
• несколько домкратных рам, функционирующих на электричестве либо на гидравлике;
• балки для установки внутри и снаружи конструкции;
• навесные системы для удобства передвижения рабочих;
• настил под материал.

Установка скользящей опалубки осуществляется к фундаменту с выпуском металлической арматуры для приваривания домкратных стержней в будущем.

Скользящая опалубка позволяет залить фундамент очень быстро

Самостоятельно изготовить такую систему нетрудно, но придётся ограничиться только мелкощитовой опалубкой, поскольку крупнощитовая требует большей силы воздействия.

Для сборки мелкощитового каркаса потребуется:

1. Пара стальных щитов одного размера. В зависимости от формы можно будет создать как ровную и гладкую плоскость, так и оригинальную рифлёную или другую поверхность. Во втором случае можно реализовать самые смелые дизайнерские задумки.
2. Деревянные балки. Количество изделий определяется с учётом их внутреннего и наружного размещения относительно щитов.
3. Деревянные доски для монтажа настилов, которые помогут легко передвигаться по площадке.
4. Металлические домкратные рамы — их следует установить сверху по опалубке.
5. Домкратные стержни, при отсутствии таковых можно взять трубы диаметром 25 мм и длиной порядка 6 метров.

Домкратные стержни, будучи элементом, подвергающимся постоянному воздействию больших нагрузок от всего сооружения, должны обладать высокой несущей способностью. Монтировать их достаточно просто, приваривая к заготовкам на фундаменте.

Возвести скользящую опалубку своими руками совсем несложно

Деревянные балки воздействуют на металлические домкратные рамы и стержни, а гидравлическое или электрическое оборудование уже заводит всю систему. Толщина первого слоя бетона достигает 80 см, а каждый последующий слой не должен превышать 30 см. Строителям следует постоянно следить за состоянием раствора, не допускается его полное затвердение, для этого его сразу же уплотняют вибратором и устанавливают металлические стержни в качестве армирования.

Монтаж опалубки стен. Устройство съемной щитовой опалубки стен

Первым этапом сборки съемной опалубки является составление детального проекта, в котором должны быть учтены все типовые и геометрические особенности возводимой конструкции. Также до установки и закрепления формовочного комплекса производятся соответствующие расчеты, определяющие:

• оптимальную толщину стены с учетом климатических особенностей и несущей способности архитектурных элементов и опалубки;
• марку бетона и армирующих элементов.

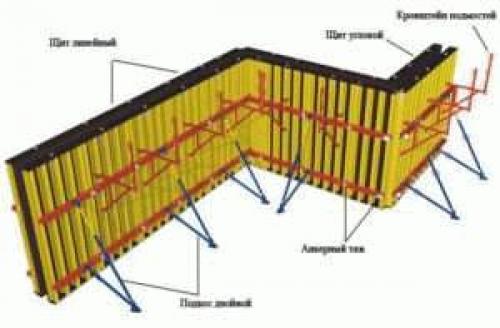

Схемы установки съемной щитовой опалубки для различных вариантов стен

После составления технологического плана переходят к процессу устройства опалубочной системы, который включает в себя:

• соединение щитов опалубки между собой с использованием замковых механизмов и стяжек;
• монтаж палубного полотна из водостойкой фанеры;
• раскрепление опалубки подкосами;
• монтаж армирующих элементов;
• соединение готовых блоков (щитов), стоящих параллельно с применением стяжных винтов.

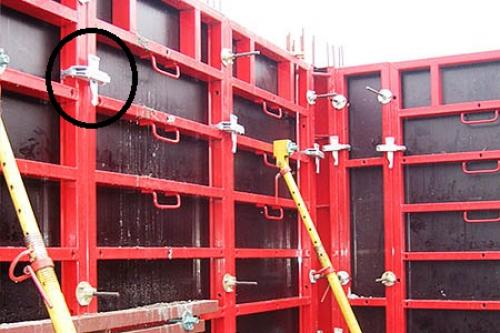

Щиты стеновой опалубки соединяются в последовательные сегменты при помощи замков различного типа, обеспечивающих надежную фиксацию и достаточный уровень прочности. В прямолинейных сегментах могут применяться клиновые и универсальные замки. Для скрепления угловых щитов используются шкворни или специальные стяжки. После формирования блока требуемых габаритов необходимо закрепить его в вертикальном положении и создать условия для 100%-ной устойчивости.

Щиты стеновой опалубки соединяются в последовательные сегменты при помощи замков различного типа

Монтаж полотна палубы может производиться в горизонтальном или вертикальном положении, в зависимости от размеров  каркаса опалубки. Фиксация контактной поверхности к ребрам каркаса осуществляется посредством специальных крепежных устройств, вид которых также зависит от разновидности опалубочной системы.

Зафиксировать комплекс опалубочных щитов в вертикальном положении, а также произвести юстировку помогут подкосы. Существует две разновидности данных устройств: двухуровневые  и одноуровневые. Они отличаются несущей способностью и механизмом распределения нагрузки. Двухуровневый подкос применяется для более габаритных конструкций с высоким показателем нагрузок.

Армирование формы для заливки осуществляется в соответствии технологическими требованиями, предъявляемыми к конструкции. На основании функционала стены (несущая или нет) выбирается тип арматуры (вид, толщина и т.д.). При размещении армирующего элемента между щитами опалубки должно оставаться достаточное пространство, которое займет бетон, сформировав внешние кромки плиты. Для обеспечения неподвижного положения арматуры внутри опалубки используются специальные фиксаторы.

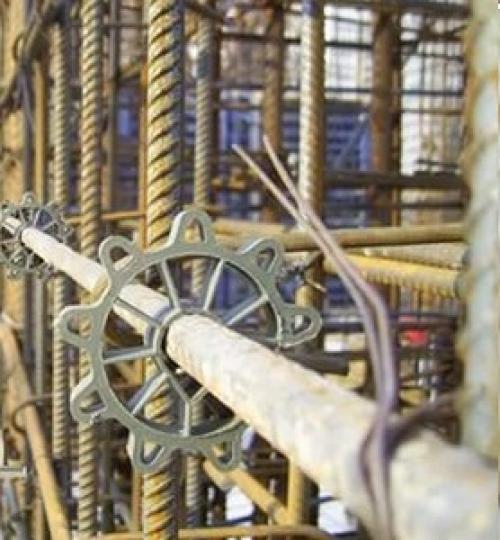

Для обеспечения неподвижного положения арматуры внутри опалубки используются специальные фиксаторы

После установки сегментов опалубки в вертикальное положение (параллельно) и укладки арматурных элементов осуществляется их скрепление стяжным винтом, обеспечивающим надежную сцепку между параллельными стенками опалубки. После завершения данного этапа и проведения всех необходимых инженерно-технических проверок может начинаться подача бетонной смеси.

Разборная опалубка для фундамента. Съемная опалубка: монтаж, проверенный временем

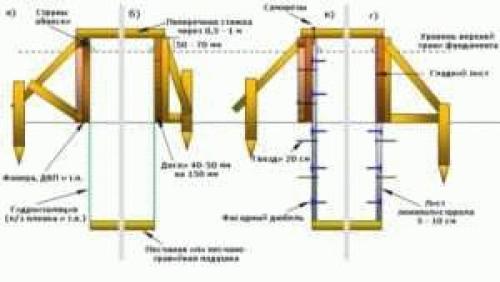

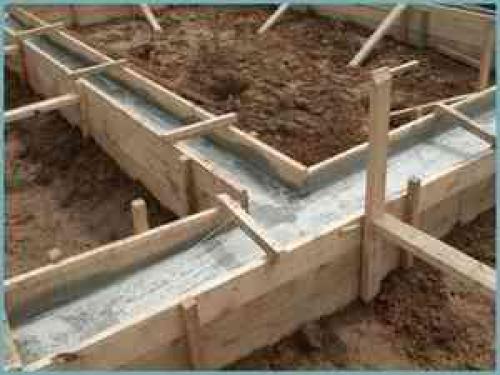

Смонтировать, залить, выдержать и снять – таков краткий рецепт установки съемной опалубки. Самой популярной ее разновидности – деревянной – столько же лет, сколько и бетонному фундаменту. Сделать такую опалубку несложно. Щиты изготавливаются вне строительного котлована из досок и пиломатериалов нужных размеров. Доски – обрезные, поскольку будет необходимо плотно подогнать их друг к другу.

Скрепляется конструкция с помощью вертикальных стоек (чаще всего – из бруса). Рекомендуется располагать их с интервалом примерно в 1 м. Бруски можно расположить и чаще, если доски тонкие. Кроме того, важно, чтобы длина позволяла им держаться крепко.

Бруски лучше с одного конца заострить, тогда они будут легко входить в землю. Для фиксации щитов опалубки на одинаковом расстоянии берутся скрутки из проволоки, подкосы, рамки, деревянные стяжки.

Совет. Вместо гвоздей при монтаже лучше использовать саморезы. Собранную на них конструкцию проще разбирать, ведь достаточно будет просто их вывинтить, а не разгибать, как в случае с гвоздями. Сбивать доски необходимо так, чтобы шляпки гвоздей (саморезов) были с внутренней стороны опалубки.

Финальный шаг монтажа деревянной опалубки — закрепление щитов в траншее при помощи распорок: деревянных кольев или брусков. После заливки и трамбовки бетон выдерживается в опалубке до двух недель, пока не затвердеет и наберется прочности. После конструкция демонтируется. Фанерная опалубка устанавливаются по схожему принципу.

Щитовая опалубка. Виды щитовой опалубки для заливки фундамента: изготовление щитов

Изображение щитовой опалубки для фундамента. Ее можно купить, взять в аренду или изготовить из фанеры своими руками

Практически все существующие типы современных фундаментов возводятся с использованием опалубок. Они применяются не только для фиксации необходимой глубины и ширины фундамента, но и в некоторых случаях укрепляют конструкцию и дают ей дополнительную жесткость. Также она имеет практически идеально ровные внутреннюю и внешнюю поверхности, поэтому оптимально подходит для нанесения гидроизоляционных материалов. В частном строительстве нередко делают несъемную опалубку из дерева. А после заливки траншеи, использованное дерево выбрасывают.

Если планируется строительство сразу нескольких домов одной компанией или бригадой, то лучше покупать или брать в аренду специальные щитовые опалубки. Эта многоразовая продукция, устанавливается и монтируется в траншее и после заливки бетоном демонтируется. Затем щиты устанавливаются на новом строительном участке и процесс повторяется. Таким образом, при больших объемах заказов даже мелкощитовая опалубка для фундаментов будет эффективнее, чем постоянный монтаж и обустройство новой конструкции.

Элементы опалубки

Схематическое отображение всех элементов и размеров щитовой конструкции основания

Это заводская щитовая конструкция, которая состоит из готовых квадратных или прямоугольных щитов и необходимых крепежных элементов для их соединения. Особенность конструкции в том, что с ее помощью можно сделать практически любой по внешнему виду фундамент, даже круглый или овальный. Мелкощитовая опалубка состоит:

• щиты − основной элемент конструкций. Имеет идеально ровную поверхность, поэтому обеспечивает максимальную гладкость стен и оснований. Все щиты отличаются своими размерами и состоят из палубы и каркаса;
• Крепежи − специальные зажимы, замки и винтовые соединения;
• оборудование поддержки − внешние колышки и шарниры, которые удерживают щиты в ровном положении даже во время заливки бетоном.

Опалубка не способна выдержать огромную нагрузку жидкого бетона и температурные режимы его застывания, поэтому необходимо ее основательное закрепление.

Виды мелкощитовой опалубки и ее характеристики

Эскиз мелкощитовой стальной опалубки со всеми элементами для основания

Мелкощитовая опалубка бывает съемной и несъемной. Современные конструкции несъемного типа часто делают из пенополистирола или аналогичных по свойствам материалов. Она сразу становится теплоизоляционным и гидроизоляционным покрытием, поэтому после высыхания основания, достаточно будет закрыть только стыки между плитами герметиком или монтажной пеной.

Съемная мелкощитовая опалубка бывает:

1. Деревянная. Простая конструкция, небольшая масса изделий, простота в монтаже делают ее популярной среди частных застройщиков. Такая опалубка часто изготавливается самостоятельно, но есть у древесины и недостатки – ее редко применяют повторно, поверхность тяжело чистить от налипшего бетона. Но недостатки компенсируются низкой стоимостью.
2. Стальная или алюминиевая опалубка. Отличается массивностью, относительно тяжелая, но при этом и прочная. Используется на больших объектах, где нужно достичь высокой прочности защитных конструкций фундамента. В частном строительстве не используется в связи с высокой стоимостью материалов. Алюминиевая опалубка более легкая, чем стальная, но она легко гнется под излишними нагрузками, поэтому для нее нужно использовать дополнительные системы поддержки. Это многоразовые изделия, их часто покупают только раз и затем сдают в аренду.
3. Пластиковая опалубка. Это легкая конструкция различной толщины щитов, производится любых размеров и формы, поэтому с ее помощью можно залить даже круглые основания. Используется при строительстве высотных зданий, состоит из множества отдельных элементов, поэтому для дизайна фасадов подходит отлично. Но цена на пластиковую опалубку относительно высокая, что компенсируется легкостью конструкций и быстротой установки на строительной площадке.
