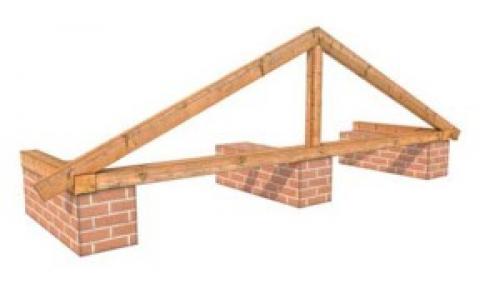

Наслонная стропильная система – конструкция, применяемая при сооружении крыш зданий с промежуточными несущими стенами, опорными столбами или колоннами. Опирается она не только на стены снаружи, но и на внутреннюю центральную опору ( в некоторых случаях – на две).

Если говорить про использование, то наслонные стропила – самые распространенные для жилых частных домов, которые, как правило, имеют внутренние стены-перегородки.

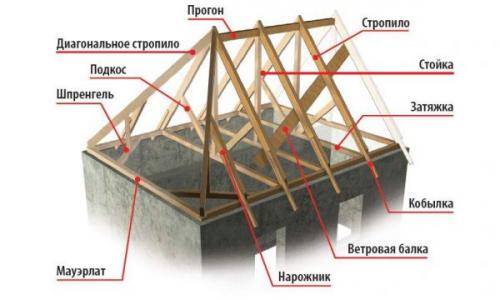

Составные элементы наслонной системы: две стропильные ноги, нижние края которых опираются и закрепляются на наружных стенах (мауэрлате), а верхние – на горизонтальном коньковом прогоне. Прогон, в свою очередь, удерживается вертикальными стойками, упертыми в промежуточную стену.

Это классическая схема устройства наслонной системы, подходящая для двухскатной крыши. С односкатной крышей прослеживаются те же правила, но с иной реализацией. Стропила, входящие в стропильную систему, укладывают с опорой на противоположные несущие стены (выходит, что только на две опоры). Внутренняя перегородка здесь не нужна. По сути, ее функцию выполняет более высокая стена.

Для повышения несущей способности стропильной конструкции, в систему внедряют подкосы. Их наличие позволяет увеличить длину перекрываемых пролетов.

Для односкатных крыш возможно применение наслонных стропил без внедрения подкосов при пролетах до 4,5 м. Наличие подкоса увеличивает эту возможную длину до 6 м. Похожая тенденция прослеживается с двухскатными крышами. Двухскатная конструкция с одной промежуточной опорой используется для пролетов до 9 м. Установка подкосов увеличивает максимальную длину пролета до 10 м. А комбинация подкосов со схваткой (горизонтальной балкой, соединяющей пару стропильных ног) – до 14 м.

Наслонные стропила двускатных крыш. Из каких элементов состоит и каких видов бывает стропильная система двухскатной крыши

Стропильная система — для удерживания кровельного покрытия и других элементов.

Насколько правильно устроен кровельный каркас

Иначе может ухудшится ее функциональность, способность защищать здание от внешних воздействий и обеспечивать тепло в доме.

Поэтому нужно правильно подойти к выбору стропильных систем и верно составить план стропил.

А как произвести расчет стропильной системы вы можете прочитаете.

В зависимости от назначения помещения, размеров двухскатной крыши, устройство стропильной системыклассифицируются следующим образом: висячая система и наслонная.

Висячая система

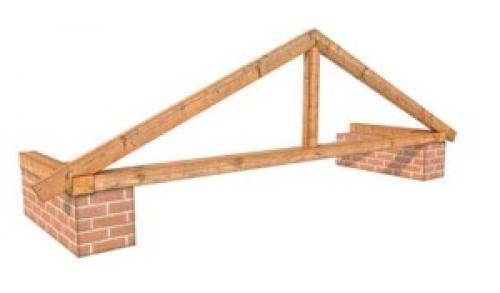

Висячая стропильная система двухскатной крыши имеет опору только на несущие внешние стены здания.

В зависимости от ширины пролета, проекта крыши устройство висячих систем имеет особенности.

Для небольших домов

Висячую конструкцию целесообразно возводить для строений, где расстояние от одной стены до противоположной не превышает 6 метров. Каркас имеет вид треугольника.

Чтобы усилить несущую способность граней каркасного треугольника, используют несколько методов:

• Основания стропильных ног в вершине закрепляют накладками;
• Используют на боковые части бруски большего сечения;
• Закрепляют бруски, производя их врубку в коньковый элемент;
• Наращивают скаты для оборудования навеса путем вырубки в наращенных досках проем для каркасного бруса так, чтобы они сводились за линией, проходящей от края внутренней стены к наклону стропила.

Усиление каркасного треугольника

Для мансардных крыш

При обустройстве каркаса подследует обратить внимание на некоторые моменты:

• Обязательный монтаж мауэрлата, на который каркасный брус устанавливается путем врубки;
• Установка ригеля — основания для потолочного навеса этажа. Самый эффективный вариант крепления — врубка ригеля в стропило полускворднем;
• Длина доски скоса должна быть длиннее линии стены;
• Сечение каркасных брусков должно быть максимальным;
• Затяжку следует закрепить подвеской. При длинной затяжке требуется ее укрепление в центре с помощью прибитых досок сверху и снизу.

ОСТОРОЖНО!

Особое внимание следует уделить креплению элементов, так как мансарда испытывает нагрузки снаружи и внутри.

Кроме того, стропильная система двухскатной крыши с мансардой оборудуется утеплителями, что увеличивает нагрузку.

Стропильный каркас для мансардных крыш

Для больших домов

При пролете больше 6,5 метров для монтажа висячей системы требуется установить больше закрепительных элементов, чтобы не допустить провиса затяжки, который вызывает ее собственный вес.

Моменты, которые необходимо учесть:

• Затяжку целесообразно изготовить из двух брусьев путем врубки, закрепить металлическими пластинами;
• В центральной части каркаса следует установить бабку;
• Для уверенного распределения тяжести к бабке и стропильным доскам лучше крепить подкосы, а также другие удерживающие элементы.

При установке системы подвесного типа иногда может обойтись без монтажа мауэрлата и ограничиться установкой напленку досок. Кроме того, висячая система отличается отсутствием сложных узлов, что облегчает работы по обустройству кровельного каркаса.

Висячая система

Наслонная система

Отличие конструкции наслонного типа от висячей в том, что конструкция имеет дополнительные точки опоры внутри помещения. Обязательным условием установки наслонной системы является монтаж мауэрлата.

Проект системы предусматривает монтаж как распорного, так безраспорного каркаса.

Безраспорный каркас

Безраспорный каркас следует устанавливать в домах, имеющих бревенчатые стены. При монтаже стропил, их основания должны крепиться к мауэрлату.

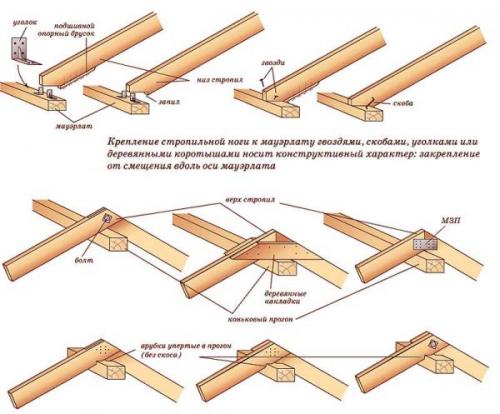

Варианты крепления основания системы к мауэрлату:

• Путем скашивания подошвы стропильной ноги таким образом, чтобы площадь ее с мауэрлатом была одинаковой, а выруб не превышал 0,25 см высоты балки. При этом стропила, не соединяясь между собой, крепятся к коньковому элементу с двух сторон;
• Путем соединения одним гвоздем стропильных брусьев у конька — вверху, и шарнирного соединения гибкой металлической пластиной к мауэрлату — внизу.

При креплении стропильных ног без соединения их в коньковой части следует особое внимание уделить точности расчетов.

Даже при незначительных расхождениях в схеме , на стены здания будет действовать распорное давление, которое может привести к разрушению стен.

Безраспорный каркас

Со схватками

Для усиления конструкции и придания ей устойчивости, к стойкам конструкции монтируют схватки. Следует использовать брус того же сечения, как и для стропил. Для увеличения прочности схватки прибивают с обоих сторон бруса.

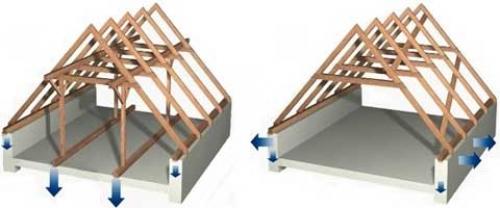

Распор стропильной системы. Наслонные или висячие

Каркас для устройства состоит из элементов треугольной формы, благодаря чему, даже испытывая большое количество переменных нагрузок, конструкция не теряет жесткости. Стропильные системы скатных крыш подразделяют на висячие и наслонные.

В основе выбора того или иного типа, способа крепления лежат следующие параметры:

• размеры самого строения;
• уклон и форма кровли;
• нагрузка.

Наслонные стропила

Для строений с одно- или двускатной крышей более характерно использование наслонных стропил. Это – конструкция, собранная из коротких брусьев либо досок, имеющая две-три точки жесткого крепления. В первом варианте это стены строения, в случае двускатной – добавляется конек, причем коньковый брус в данном случае должен быть укреплен стойками. Опорами для последних служат лежни. Длина стропил в постройках, отличающихся большими габаритами, превышает 6 м. Вполне возможно, что здесь понадобится установить дополнительные опорные конструкции. К примеру, соорудить внутри капитальные стены или столбчатые опоры.

Висячие

Такая конструкция отличается отсутствием промежуточных опор. Такими стропилами чаще перекрывают пролеты, превышающие 7 м. Единственной опорной точкой для стропильной ноги остается стена. Что же касается второго конца, то в этом случае состыковывают верхние части стропильного бруса и встречной ноги. Для этого используют различные способы: посредством прорезного шипа или пластин из металла, соединение вполдерева.

Наслонные стропила односкатной крыши. шаг стропил односкатной крыши

Ведь распределение нагрузки на каркас зависит именно от этого нужного параметра.

Если расчет будет произведен неверно, то может произойти деформация и крыша обрушится.

Поэтому крайне важно выполнить точный расчет интервала между стропильными ногами при составлении проекта крыши.

Основные положения расчета

Шагом стропил называется расстояние от одной стропильной ноги до другой.

При строительстве крыш частных домов эта величина равняется 1 метру.

Но это цифра приблизительная.

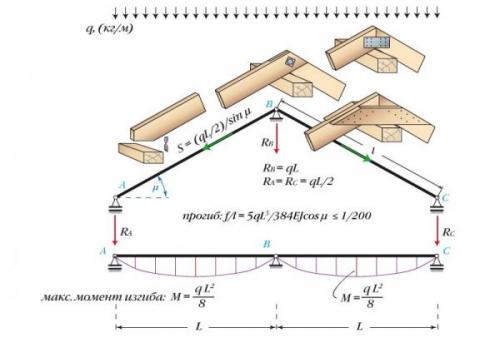

Чтобы получить точный размер интервала, необходимо выполнить расчет несущей способности стропильной системы выбранного типа.

Для выполнения правильного расчета следует использовать следующую схему:

• вначале необходимо определить, какова длина кровельного ската;
• теперь полученную цифру следует разделить на величину ориентировочно выбранного стропильного шага. Если вы предварительно выбирали его значение в 1 метр, то надо делить на 1.

Если выбирали 0,8 – то делить следует на 0,8 и т.д.;

• после этого к полученному результату прибавляют единицу и округляют полученное значение в большую сторону. Это действие необходимо для того, чтобы получить точное количество стропил, которые нужно будет установить на один скат;
• общую длину ската нужно разделить на количество стропильных ног, полученное при предыдущем расчете. И получаем точное расстояние между ними.

Чтобы лучше все понять, давайте рассмотрим пример.

Измерив длину ската кровли, получили 27,5 метра.

Выбираем шаг 1 метр, чтобы удобнее было считать.

Дальнейшее вычисления будет выглядеть так:

Теперь прибавляем единицу 27,5 м +1 = 28,5 м.

Округляем в большую сторону до ближайшего значения и получаем число 29.

То есть на один скат нашей кровли необходимо установить 29 стропильных ног.

Теперь длину кровли делим на их количество: 27,5/29=0,95 м.

Значит, в нашем случае шаг стропильных ног должен составлять 0,95 метра.

Это общий расчет.

При котором не учитывается особенность конкретного кровельного материала.

А он может существенно изменить этот параметр.

Когда вы будете знать, какой именно материал вы будете на кровле использовать, в порядок расчета придется внести некоторые изменения.

Оптимальное и минимальное значение

Шаг является расчетной единицей.

Ведь он зависит, прежде всего, от нагрузки на каркас крыши и сечения стропильных ног.

Можно взять для их сооружения толстую доску и интервал между ними сделать 120 см.

При таком расстоянии может начать прогибаться обрешетка.

Да и утеплитель как укладывать?

Ведь у большинства материалов ширина равняется 1 метр.

Вот и принимают при расчете примерный шаг в 1 метр.

Минимальное расстояние между стропильными ногами составляет 70 см.

А для получения оптимального значения под каждый материал необходимо выполнять расчет.

Определение шага для односкатной крыши

Односкатная кровля является самой простой.

Ведь в стропильной ферме такой крыши имеются только стропильные ноги.

Никаких подкосов, стоек, раскосов в ее конструкции нет.

Устраивают такую крышу обычно на гаражах, пристройках, банях.
