Монтаж теплого кабельного пола. Способы монтажа

Монтаж теплого кабельного пола. Способы монтажа

Существует несколько вариаций того, как сделать электрический теплый пол:

• расположить его вглубь стяжки;
• монтировать непосредственно по стяжке;
• установить под напольное покрытие. Подобные теплые полы носят название пленочные.

Под напольное покрытие

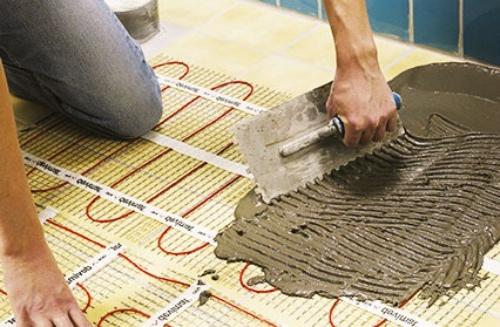

В стяжку

На стяжку

Первый вариант укладки, как правило, находит свое применение при обустройстве кухонь, лоджий и балконов. Конструкция известна как кабельный пол, создание которого включает следующие этапы:

• укладка гидроизоляционного слоя;
• монтаж утеплителя;
• закрепление нагреваемых элементов;
• формирование стяжки.

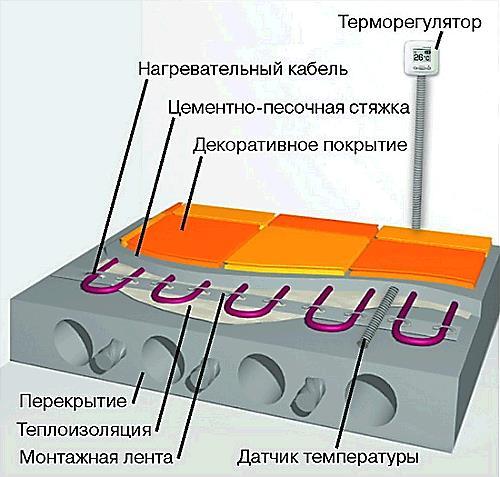

Схема кабельного пола

Если установка электрического теплого пола планируется в квартире, под которой располагается отапливаемое помещение, допускается монтаж системы без дополнительной теплоизоляции. При этом плитка и фиксирующий клей выступают в качестве защиты конструкции и всех ее отдельных элементов. Важно ознакомиться с рекомендациями производителя выбранного теплого пола, чтобы убедиться, подходит ли подобный тип укладки для такого материала.

Под линолеум или ламинат можно устанавливать инфракрасный тип обогрева. Оборудование такого пола отличается значительной простотой:

• рабочая поверхность покрывается фольгированным полиэтиленом;
• при необходимости, дополнительно устанавливается гидроизоляция;
• устанавливаются элементы отопительной конструкции;
• проводится проверка системы к подсоединению к электросети;
• укладывается финишное покрытие.

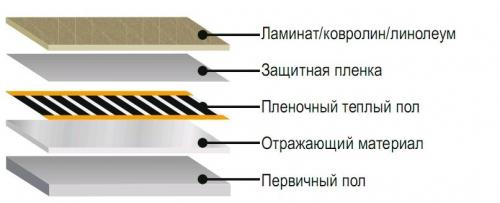

Схема инфракрасного теплого пола

Подобную обогревательную систему запрещается устанавливать в стяжку, а в качестве завершающего отделочного материала нельзя использовать керамическую плитку.

Кабельный теплый пол под ламинат. Какой электрический теплый пол лучше под ламинат

Существует три системы электрического подогрева пола, которые могут быть использованы для установки под ламинат:

1.Кабельный теплый пол

Нагревательный резистивный кабель разматывается из бухты. Пользователь самостоятельно рассчитывает его длину и определяет способ укладки. Уложенный кабель монтируется на специальные ленты с фиксаторами или на металлическую сетку.

Монтаж кабельного пола предполагает обязательное устройство стяжки. Высота (толщина) стяжки достигает 40 мм, что и является основным фактором, который ограничивает распространение кабельной системы подогрева пола.

Исходя из физических параметров и технических характеристик системы, можно обосновать нецелесообразность использования кабельной системы под ламинат:

• высокий расход электроэнергии, существенная часть энергозатрат приходится на обогрев самой стяжки;

• более высокая, по сравнению с другими системами, сложность регулирования температурного режима;

• необходимость знания точного места установки мебели, чтобы избежать перегрева пола.

Монтаж кабеля под ламинат проводится аналогично тому, как выполняется монтаж электрического теплого пола под плитку. А ввиду наличия толстой стяжки, специфика в монтаже самого ламината отсутствует.

Вывод . нецелесообразно использовать кабельный теплый пол под ламинат.

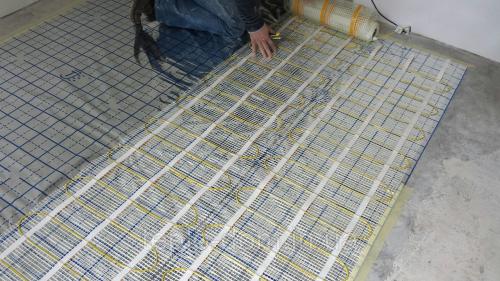

2.Тепломаты (нагревательные маты для пола)

Система теплый пол, при которой нагревательный кабель изначально уложен в маты. Отличительная особенность – в матах используется более тонкий кабель, зафиксированный на заданном расстоянии, что исключает расчет шага укладки.

Монтаж электрических матов происходит быстро, а толщина стяжки сокращается на 5-10 мм. Однако с точки зрения устройства теплого пола под ламинат, минусы этой системы аналогичны недостаткам предыдущей.

Вывод . такой способ более приемлем для монтажа ламината, однако также имеет более выгодную альтернативу.

3.Пленочный или инфракрасный теплый пол

Как утверждают мастера, монтаж пленочного теплого пола под ламинат. является наиболее предпочтительным вариантом.

Достоинство в эффективности и экономичности (как в процессе монтажа, так и в процессе эксплуатации).

При установке инфракрасного пола нивелируются такие недостатки ламината, как:

• выделение формальдегида, который в большинстве случаем используется как связующее вещество при изготовлении ламелей;

• растрескивание ламели по шву или расслаивание по толщине. Появляется вследствие неравномерного или резкого нагрева;

С точки зрения потребления электрической энергии – пленочный пол самый экономный вариант отопления.

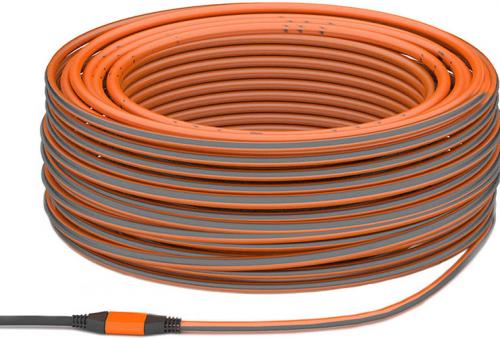

Теплый пол электрический кабель. Виды нагревательных проводов

Чтобы правильно обустроить тёплый пол , необходимо правильно оценить дом, в котором он будет прокладываться, рассчитать финансы, а также разобраться в видах нагревательных проводов, которые могли бы обеспечить напольному покрытию необходимую температуру. Существует несколько их разновидностей, основные — это нагревательный кабель для тёплого пола резистивного типа и саморегулирующиеся греющие провода. Эти два основных вида отличаются друг от друга характеристиками и принципом действия.

Резистивная разновидность

Греющий элемент резистивного кабеля отличается тем, что температура, которую он создает внутри себя, на каждом его участке одинаковая. Она равномерно располагается по всему кабелю и обеспечивает стабильную подачу тепла на напольное покрытие. К сожалению, это не всегда бывает кстати, особенно если на напольном покрытии располагается мебель, состоящая из материалов, на которые тепло влияет негативно.

В этом

Резистивный греющий кабель для пола может быть одножильный и двужильный . Состав первого типа при монтировании под пол предполагает замыкание второго окончания провода к терморегулятору, то есть под монтировщиком требуется замкнуть электрическую цепь. Двужильный провод для теплого пола не предполагает такого обязательного условия. Его достаточно одним концом подсоединить к терморегулятору, что особенно бывает кстати при больших площадях или сложной планировке жилья.

Резистивный кабель отличается равномерной теплоотдачей на каждом своём участке. В этом свойстве есть положительные качества, но именно оно вызывает способность провоцировать перегрев в каком-либо отдельном месте. К примеру, часть напольного покрытия находится под мебелью. В процессе разогрева происходит теплообмен между напольным покрытием и материалом, из которого мебель произведена.

Нельзя сказать, что это является пожароопасной ситуацией, однако чрезмерный и долгий нагрев может привести к порче имущества и выходу из строя самого кабеля. Поэтому на стадии проекта при планировании расположения греющего элемента необходимо учесть, что в местах размещения мебели нужно уменьшить количество греющего провода или не проводить его в тех участках вовсе. Это позволит избежать в дальнейшем перестановки мебели и негативных последствий.

Перед установкой теплого пола нужно продумать несколько нюансов, например, где будет стоять мебель

Одножильный провод

Кабель такого типа в момент установки предполагает, что оба его конца сходятся в месте замыкания электроцепи. Характерная черта этой конструкции заключается в том, что она имеет два конца, которые не предполагают нагревания, и подключается к регулятору температуры. Одножильный кабель обладает следующими положительными чертами:

• максимальная температура подогрева в несколько раз выше, чем у двухжильной разновидности;
• небольшое потребление электричества;
• экономичность при покупке.

Выбирая для теплого пола какой-либо нагревательный момент, необходимо учитывать, что одножильный тип греющего канала рекомендуется выбирать для общественных комнат или нежилых построек. В условиях жилого дома для такого вида подогрева пола подходят санузел, кухня и прихожая. Общую схему установки можно представить следующим образом:

• ненагреваемый кабель сначала подключают к регулятору температуры;
• основную длину провода располагают под полом в виде «змейки»;
• второй оставшийся ненагреваемый конец протягивают в начальное соединение и также присоединяет к терморегулятору.

Двухжильный греющий канал

Этот тип нагревательного канала не предполагает перевод обратно к началу второго конца кабеля. Замыкание электросети получается благодаря специальной муфте, которая предварительно монтируется на один из концов провода. Достоинства этой системы заключаются в следующем:

• провода легко укладывать, они не требуют возврата второго конца;
• есть возможность проложить теплоканал самой разной сложности;
• коммутация к терморегулятору происходит с одной стороны;
• напряжение, проходящее через провод, не влияет на электромагнитные импульсы.

Благодаря достоинствам двухжильные провода рекомендуется выбирать для нагревающей системы пола в жилых комнатах.

Ошибки при монтаже электрического теплого пола. Теплый пол - ошибки монтажа?

Какие самые распространенные ошибки при монтаже электрического теплого пола?
Очень часто все неисправности теплых полов связаны с непрофессиональным монтажом, либо же повреждениями кабеля в процессе укладки. Поэтому не менее важно не только выбрать качественный кабель или мат, но и профессиональных мастеров монтажа.

Рассмотрим самые грубые ошибки при монтаже:

1. Грязная поверхность, на которую производится монтаж кабеля. Нужно обязательно убрать пыль, желательно промышленным пылесосом, и прогрунтовать основу.
2. При выборе и покупке кабеля, считайте не всю площадь комнаты, а только чистую площадь без мебели. Ведь в комнате под диванами, креслами, шкафами, а в ванных комнатах под стиральной машиной, ванной, тумбочкой, укладывать теплый пол не только не имеет смысла, но и чревато перегревом кабеля и выхода его из строя.
3. Обязательно после монтажа, нарисуйте схему расположения кабеля, расстояние до стен или других предметов. В инструкции к теплому полу, в конце есть специальная страница для этого, или просто сфотографируйте. Это нужно на будущее, при монтаже дверей или каких то других перестановок сантехники, Вы будете знать, где можно сверлить, а где нет.
4. Ни при каких обстоятельствах нельзя уменьшать длину приобретенного кабеля или мата. Он просто не будет работать. А ведь есть много мастеров, которые с уверенность скажут, что кабель можно подрезать на месте.
5. Не грейте стяжку для быстрого высыхания теплым полом. Нельзя включать систему, пока стяжка полностью не высохнет(1-3 недели в зависимости от толщины), иначе гарантирован выход из строя.
6. Не проверяйте работоспособность кабеля до его монтажа и полного высыхания стяжки или клея. Включение на короткие периоды может повредить кабель, а измеряв сопротивления, поймете, рабочий он или нет.
7. Что касается измерения сопротивления, то его нужно проверять на всех этапах монтажа. Оно должно соответствовать значению в паспорте.
8. На этапе проверки, ЗАПРЕЩЕНО ходить по нагретому кабелю, тем более в твердой обуви.
9. Датчик температуры должен находится в гофрированной трубе, но ни в коем случае не в растворе или стяжке. При поломке датчика заменить его будет просто, если он в гофре, в обратном случае – прийдеться разбирать полкомнаты, и возможны повреждения кабеля.
