Маломощные светодиоды характеристики. Существуют следующие основные характеристики светодиодов:
Маломощные светодиоды характеристики. Существуют следующие основные характеристики светодиодов:
Эффективность (светоотдача).
Отношение светового потока к потребляемой мощности (Лм/Вт). Это та величина, которая в первую очередь попадает во внимание специалистов, потому что именно по эффективности определяется применимость светодиодов для систем освещения. Для сравнения:
- лампочка накаливания 8-12 Лм/Вт;
- люминесцентные (энергосберегающие) лампы 30-40 Лм/Вт;
- современные светодиоды 120-140 Лм/Вт;
- газоразрядные лампы (ДРЛ) 50-60 Лм/Вт.
Показатели очень хорошие, что позволяет успешно конкурировать с люминесцентными, натриевыми, галогеновыми лампами. Более того, светодиоды уже выигрывают по этому показателю у газоразрядных ламп, т.к. весь световой поток у них идет в одну полуплоскость, поэтому не требуются разного рода отражатели.
Цветовая температура.
Рис.3 Шкала световых температур
Цветовая температура используемых светодиодов: 2500 Кельвинов- 9500 Кельвинов.
2500-3000 Кельвинов: теплый белый свет. (warm white или сокращенно WW) Он ближе к лампам накаливания.
4000-5000 Кельвинов: нейтральный белый свет.( white neutral или сокращенно NW)
6500-9500 Кельвинов: холодный белый свет. (cold white или сокращенно CW)
По источникам независимых исследований, именно нейтральный белый свет является наиболее комфортным для офисной работы, и в нем предметы становятся наиболее четкими.Нашей компание используются светодиоды с нейтральным светом .Кроме того, в осветительных приборах мы используем цветные светодиоды (основные цвета : красный, синий, зеленый, желтый) и светодиоды RGB(полноцветный светодиод).
Мощность светодиодов.
Малой мощности: до 0,5 Вт (20-60 мА).

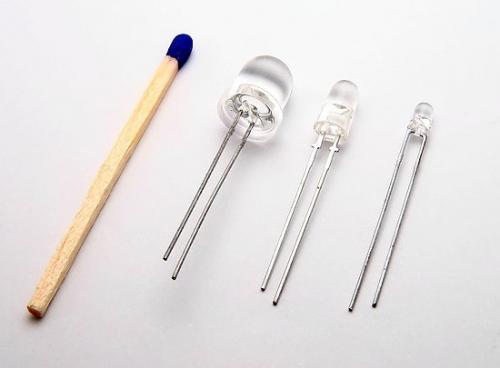

Рис.4 Маломощные индикаторные светодиоды

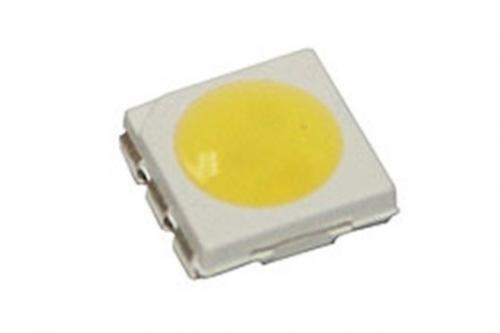

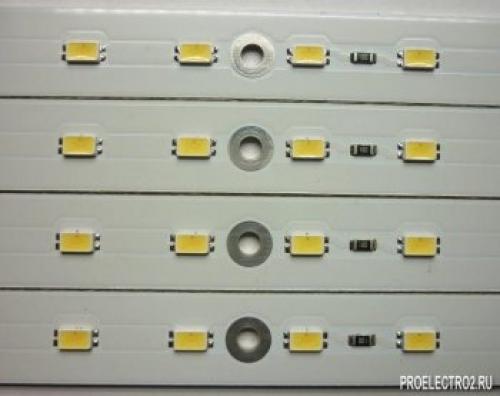

Рис.5 Маломощные smd (slt) светодиоды
Средней мощности: 0,5-3 Вт (100-700 мА).

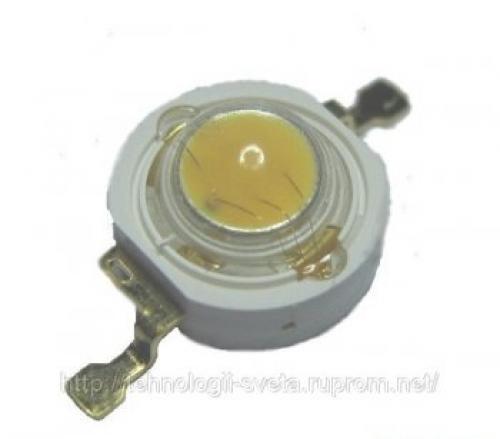

Рис.6 Светодиоды SEOULSEMICONDUCTOR, Корея, 0,5 Вт (150 мА)
Рис.7 Светодиоды Epistar , Тайвань, 1 Вт , 300 мА
Рис.8 Светодиоды NICHIA, Япония, 1 Вт, 300 мА

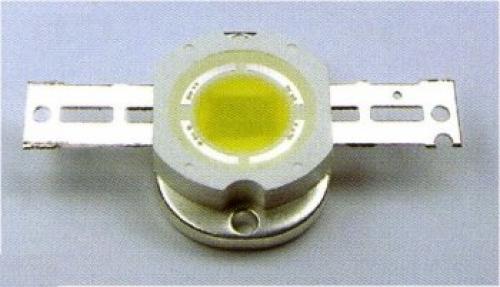

Большой мощности: более 3-х Вт (1000 мА и более).
Светодиод 3 вт характеристики. Использование светодиодов в бытовом и промышленном освещении
Сейчас подобные элементы используются во всех отраслях, будь то машино- или автомобилестроение, освещение производственных цехов, улиц или квартир. Если взять последние разработки, то можно сказать, что даже характеристики светодиодов для фонариков порой не уступают старым галогеновым лампам на 220 В. Попробуем привести один пример. Если взять характеристики светодиода 3 Вт, то они будут сопоставимы с данными лампы накаливания с потреблением 20-25 Вт. Получается экономия электроэнергии почти в 10 раз, что при ежедневном постоянном использовании в квартире дает весьма существенную выгоду.

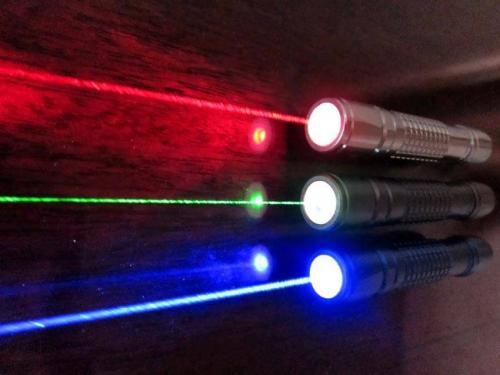

Фонари на диодах со специальными линзами светят на расстояние до 3 км
Чем хороши светодиоды и есть ли в них минусы
О положительных качествах световых диодов можно сказать многое. Основными из них можно назвать:
- Экономичность без потери силы светового потока – здесь они вне конкуренции;
- Прочный корпус – отсутствует опасность механического повреждения;
- Долговечность – такие элементы работают в десятки раз дольше ламп накаливания;
- Компактность – имеют малые габариты;
- Наиболее безопасны – работают от сети 3-24 В;
- Экологичны – не требуют специальной утилизации.
Что же касается отрицательных сторон, то их всего две:
- Работают только с постоянным напряжением;
- Вытекает из первого – высокая стоимость ламп на их основе по причине необходимости использования драйвера (электронного стабилизирующего блока).
ИК светодиоды характеристики. Диоды излучающие ИК диапазона

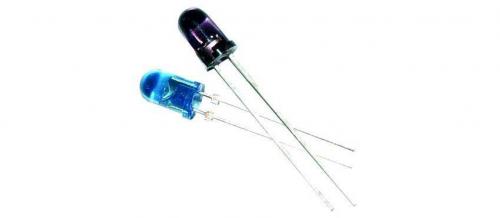

ИК диод - это разновидность светодиода, излучающего световой поток в инфракрасном диапазоне частот. Хотя такой ИК-светодиод выглядит как обычный светодиод, излучение, испускаемое им, невидимо человеческим глазом.
 |
Излучающие диоды инфракрасного диапазона нашли широкое применение в аппаратуре ночного видения, инфракрасного освещения,
Важнейший параметр всех ИК-диодов – это величины мощности и силы излучения в сочетании со значениями длины волны. Основные длины волн излучения ИК-диодов: 805±10, 870±20 и 940±10 нм.
На принципиальных схемах ИК диоды обозначают так же, как и светодиоды, с которыми по своей сути они имеют много общего. Рассмотрим их основные справочные характеристики и параметры.
|
ИК-Диоды основные технические характеристики |
Максимальный импульсный ток – токовый номинал, обычно в мА, который можно пропускать через ИК диод с коэффициентом заполнения не более 10%. Его значение может в десять и даже более раз превышать постоянный прямой ток.
Рабочая длина волны – наверное главный параметр любого светодиода, в том числе инфракрасного. В справочнике на ИК диод указывается её значение в нм, при котором будет осуществляться максимальная амплитуда излучения. Так как ИК диод не способен работать строго на одной длине волны, принято указывать ширину спектра ИК излучения, которая говорит об имеющемся отклонении от заявленной частоты. Чем уже диапазон, тем больше мощности собирается на рабочей частоте.
Номинальный прямой ток – номинал постоянного ток, гарантирующий заявленную мощность излучения. Он же является максимально допустимым током.
Обратное напряжение – максимум напряжения обратной полярности, которое можно приложить к p-n-переходу, чтоб он оказался под обратным смещением. Имеются экземпляры с обратным напряжением не более 1В.
Прямое напряжение – падение напряжения на ИК-диоде в открытом состоянии при протекании через него номинального тока. Для ИК диодов его значение обычно не превышает 2 Вольт и зависит от химического состава полупроводника. Например, UПРАЛ118А=1,7 В, UПРL-53F3BT=1,2 В.
