Крыша ломаная односкатная. Нижние стропила ломаной крыши
Крыша ломаная односкатная. Нижние стропила ломаной крыши
Когда строится двускатная ломаная крыша своими руками, стропильную систему можно выполнить из наслонных и висячих элементов, или только из наслонных. Если представить мансардную ломаную крышу в виде геометрических фигур, то это будет 3 треугольника. Два из них находятся по бокам помещения, а один — над его потолком.
Боковые скаты на крышах ломаной формы делают с большим уклоном, поэтому на них не задерживается снежная масса. При строительстве домов в районах с незначительным количеством осадков в холодные месяцы, когда выполняют расчет двухскатной крыши. снежную нагрузку не учитывают (прочитайте: «Как сделать ломаную крышу — особенности конструкции «). Что касается ветровых показателей, то их непременно включают. Не следует забывать о нагрузке на стены здания и фундамент, так как боковые стропила двускатной крыши являются несущим каркасом для стен чердачного помещения.
Конструкция ломаной крыши предусматривает использование для боковых скатов наслонных стропил, опирающихся на мауэрлат и прогоны. Монтируют прогоны на стойки, которые упираются в балки перекрытия потолка основного помещения дома (прочитайте: «Расчет балки перекрытия «). Для обеспечения дополнительной устойчивости стоек используют схватки, связывающих их со стропилами, а тем в свою очередь надежность придают подкосы, которые упираются в низ стоек. Благодаря этому разгружают боковые прогоны, являющиеся для верхних стропил опорными.
Если создается двухскатная ломаная крыша, чтобы выполнить нижнее крепление стропильных ног, используют скользячки или ползун. Когда потолочные балки изготавливают из пиломатериалов, требуется для них сделать расчет на сосредоточенную нагрузку (прочитайте: «Устройство двухскатной крыши: элементы конструкции «). В том случае, если перекрытия железобетонные, вычисления не производят. При использовании железобетонных плит на гидроизоляционный материал под стойки помещают лежень, его располагают в строго горизонтальном положении при помощи деревянных подкладок или кирпичных столбиков.

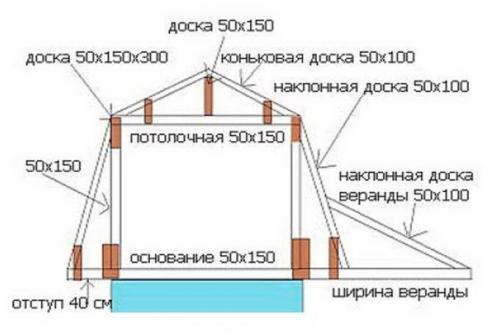

Ломаная крыша. Базовые элементы конструкции
Ломаная крыша, напоминающая по форме пятиугольник с верхней точкой на коньке, визуально разделяется на верхнюю и нижнюю часть. В верхней части уклон скатов более пологий, он составляет не более 20-300, а в нижней — более крутой, в пределах 50-60 градусов. Для ее сборки используется смешанная стропильная система, состоящая из висячих и наслонных стропильных ног.
Чтобы сформировать необходимую геометрию скатов, придать конструкции жесткость, используется большое количество элементов, в виду чего ломаная крыша имеет внушительный вес. Основными составными частями кровли являются стропила, мауэрлат, балки перекрытий, а дополнительными — стойки, бабка, подкосы, затяжки. Все они выполняются из твердой древесины хвойных пород, предварительно обработанной антипиреном, антисептиком.
Конструкция стропильной системы ломаной крыши
- Мауэрлатом называют квадратный брус, закладываемый в основании кровли для распределения ее веса равномерно по несущим стенам, а также защищающий стропила от опрокидывания.
- Стропила. Стропильные ноги, изготавливаемые из ровных, надежных досок формируют скат, сходясь в коньке. В ломаной крыше верхние стропила являются наслонными, так как они имеют дополнительную опору на стойки. А нижние — висячие, потому что как бы провисают между балками перекрытий и затяжкой. Расстояние между стропилами выбирают в диапазоне 60-120 см, в зависимости от веса кровельного материала или ширины утеплителя.
- Затяжка. Также называемая ригелем, горизонтальная балка, связывающая верхние стропила для снижения их распирания. Также она служит каркасом для создания мансардного потолка.
- Стойки. Вертикальные опоры, изготовленные из бруса, передающие нагрузку от наслонных стропил к несущим стенам через затяжку. После того, как их обошьют фанерой, они станут стенами мансарды, так что длина стоек определяется желаемой высотой потолка. Хоть для устройства жилого помещения достаточно 1,5-1,7 м, максимально комфортным считается потолок 2-2,5 м, который вполне может быть обеспечен ломаной мансардной крыши.
- Бабка. Вертикальная подвеска, которая связывает конек с затяжкой, компенсируя ее прогиб.
- Подкосы. Также известные как подстропильные ноги, угловые опоры, предотвращающие прогиб висячих стропил.

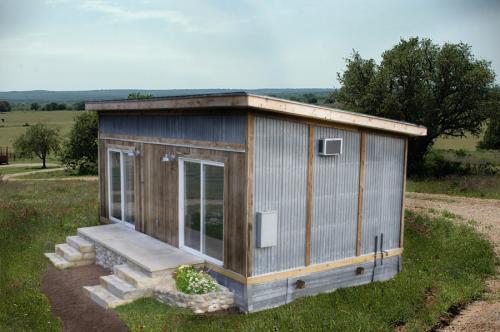

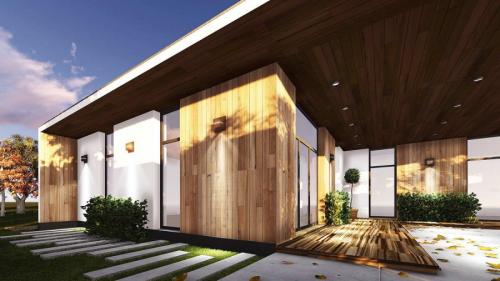

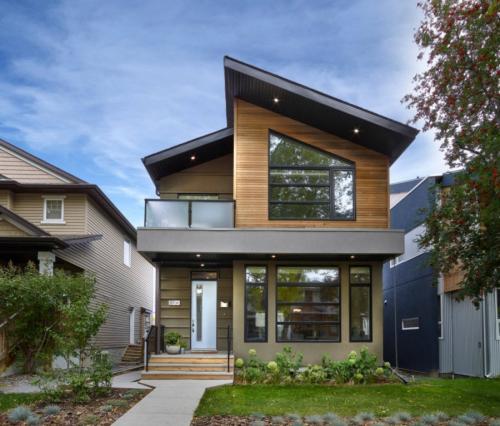

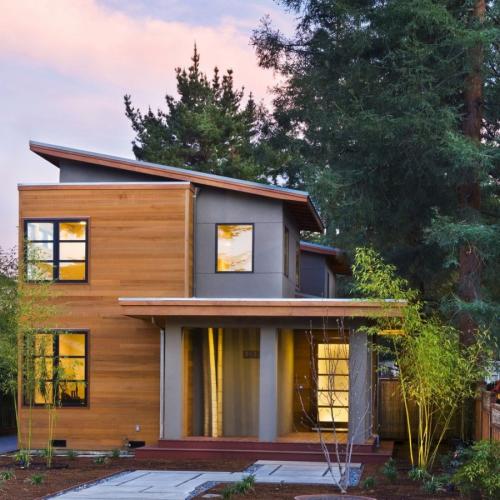

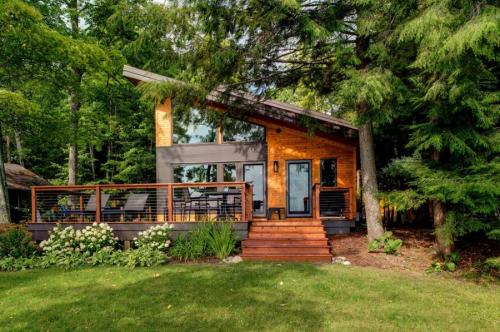

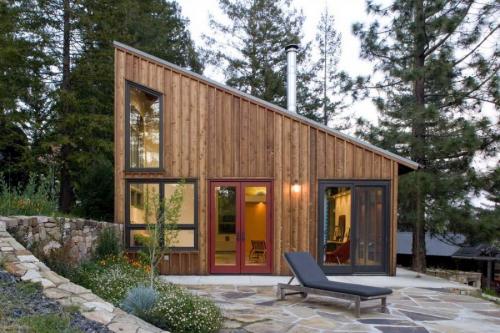

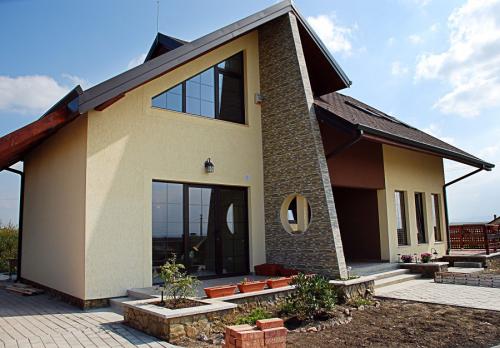

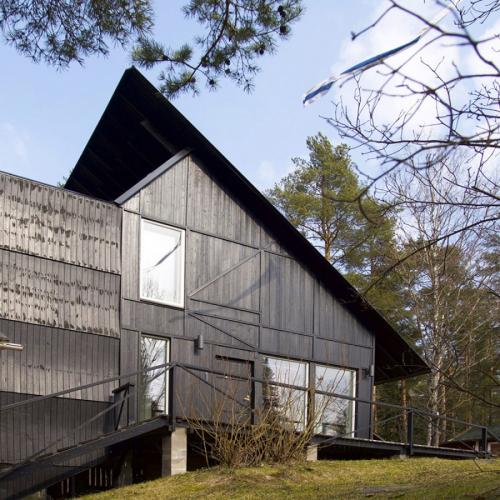

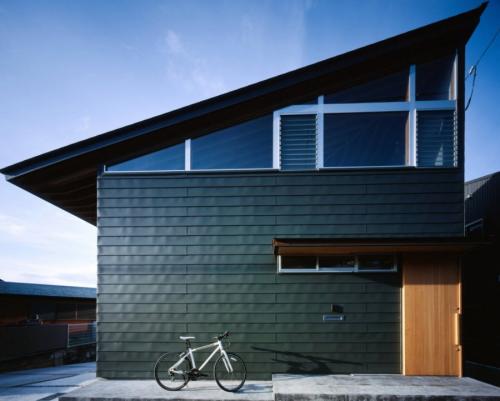

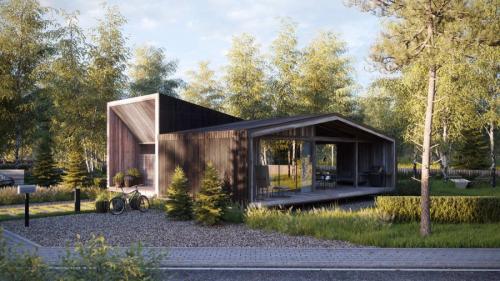

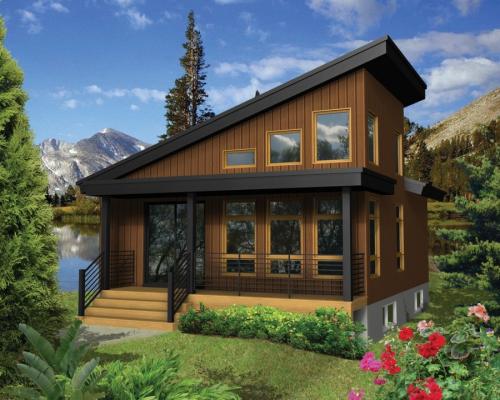

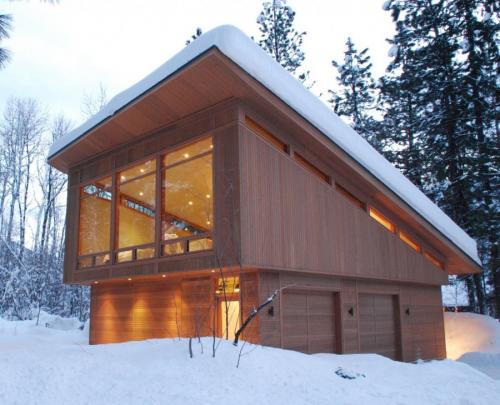

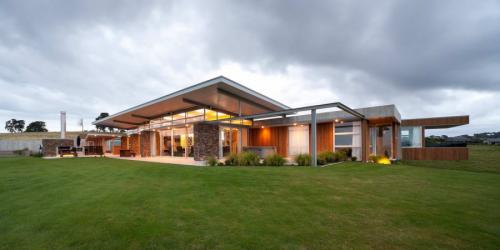

Односкатная крыша своими руками пошагово. Односкатная крыша: пошаговая инструкция, как построить простую конструкцию своими руками
Односкатные крыши являются недорогой альтернативой многослойной конструкции. Она отличается простым механизмом сборки. Уход за таким сооружением не представляет особого труда. Правильный угол наклона обеспечивает самостоятельное удаление излишков мусора и пыли на поверхности защитного покрытия.
Как правильно построить односкатную крышу? Какие критерии необходимо соблюдать в процессе выбора материала и постройки каркаса?
Все ответы на эти вопросы, вы обнаружите в нашем материале. Здесь представлены советы опытных профессионалов, которые знают все о рабочем процессе.
Преимущества и недостатки односкатной крыши
Каждое сооружение имеет как положительные, так и отрицательные стороны. К преимуществам относят:
- экономичность. При строительстве данной конструкции понадобится минимальное количество строительных материалов;
- легкий монтаж. Собрать такое сооружение под силу любому. Подробный чертеж и схема значительно упрощают поставленную задачу;
- минимальный вес. При неблагоприятных климатических условиях здесь наблюдают минимальное давление от осадков. Двускатные изделия испытывают большую нагрузку;
- хорошая сопротивляемость по отношению к сильному ветру;
- угол наклона односкатной крыши колеблется от 6о до 50о ;
- подходит для любого вида кровельного покрытия. Здесь можно сделать мягкую или жесткую поверхность.
Помимо достоинств этот вид крыши имеет недостатки. К ним относят:
- нуждается в усиленном крепеже;
- требует качественной теплоизоляции. В летний период она сильно нагревается, при этом повышается температура внутри помещения. Зимой наоборот, она сильно охлаждается, что сопровождается понижением климата в жилом пространстве. Качественные материалы помогают достичь баланса;
- расстояние между стропилами односкатной крыши составляет от 1 до 1,5 м. Этого не достаточно для того, чтобы оптимизировать давление осадков при неблагоприятных условиях;
- минимальный угол наклона провоцирует скопление снега зимой. Для этого необходимо делать автоподогрев краев. Они помогут избавиться от чрезмерного скопления ледяных накатов.
Расчет материалов
Как рассчитать материалы для односкатной крыши?
Правильный подсчет расходных составляющих позволяет создать качественное покрытие для жилого помещения.Здесь важно учитывать климатические условия и сопротивление воздушным массам.
Произвести правильные вычисления помогают следующие критерии, которые указываются в проектах и чертежах односкатных крыш:
- •ширина и длина постройки. Здесь важно учитывать количество несущих стен;
- угол наклона кровли;
- длина готового покрытия;
- материал, из которого будет выполнено кровельное покрытие.
Если крыша планируется для хозяйственной постройки, то здесь достаточно сделать незначительный угол наклона 10о. Для жилого помещения рекомендуется тщательно обдумать устройство чердачного пространства. Если в дальнейшем это пространство будет использоваться для жилых целей, то угол ската должен не менее 45о.
Разновидности стропильной системы
Различают три варианта стропил для односкатной крыши. Они делятся не несколько типов, каждый из которых отличатся своим размером и строением.
К ним относят:
Висячая крыша. Она устанавливается в тех случаях, когда нет несущих перекрытий в жилом помещении. Для надежности параллельные стены должны располагаться на одном уровне.
Наклонная система. Этот тип используют в том случае, когда в пространстве имеются качественные перегородки. Они в свою очередь служат дополнительной опорой.
Скользящие стропилы. Этот вид применяют в деревянных строениях. Главное преимущество этой крыши заключается в сокращении усадки постройки.
Монтаж односкатной крыши
Предлагаем подробную инструкцию, как сделать односкатную крышу. Перед тем как приступить к рабочему процессу, рекомендуется провести заранее все расчёты и закупку подходящего материала. После этого можно переходить к монтажным работам.
Они включают в себя:
- для дополнительной безопасности необходимо уложить балки для чердачного перекрытия;
- после этого укладывают слой гидро и теплоизоляции;
- расстояние между стропилами должно составлять от 600 до 800 мм;
- далее по задней границе укладывают деревянный брус;
- на балки укладывается настил из деревянных досок;
- следующим действием будут постройка фронтонной стены. Она должна быть выполнена из того же материала, что и сама постройка;
- перегородки аккуратно фиксируют в плоскости выступающей точки стены;
- после этого делают разметку на которой в дальнейшем будут монтировать крепления для стропил;
- согласно схеме чертежа делают пазы для крепления деревянных досок;
- далее их крепят между собой при помощи металлических уголков;
- завершающим этапом будет укладка кровельного покрытия. На фото односкатной крыши изображено готовое сооружение.
Источник: https://mdmstroyproekt.ru/stati/odnoskatnaya-krysha-lomanaya-dvuhskatnaya-lomanaya-krysha
Односкатная крыша дома из газобетона. Свойства односкатной крыши
Чтобы понять, подходит ли такая крыша, стоит взвесить ее достоинства и недостатки.
Главные преимущества:
- за счет простой конструкции на нее уйдет меньше материала и мастера смогут быстр ее собрать;
Кровля плоская, но она тоже односкатная
- такой тип кровли выгоден для регионов, в которых часто дуют сильные ветра;
- за ней просто ухаживать. И ремонтировать ее проще, особенно, если угол наклона ската не очень большой;
Каркасный дом с односкатной крышей – дизайн кантри
- осадки будут сходить в одну сторону, поэтому не придется оборудовать ливневые системы по периметру строения. Однако из-за увеличенной нагрузки придется покупатьи детали для водостока;
- такие крыши пользуются спросом, потому что на них можно устанавливатьв энергоэффективных умных домах;
- можно спроектировать мансарду с большими окнами (примерысмотрите по ссылке).
Мансарда под односкатной крышей – в нижней части ската места остается совсем мало
Недостатков немного:
- Не всегда можно дать подходящий уклон для схода осадков, из-за чего вода задерживается на кровельном материале. Чтобы он не мок, организуют усиленную гидроизоляцию;
- Не совсем правильная форма, что особенно заметно в строениях с мансардой. Из-за снижающегося ската не получается равноценно использовать всю площадь полуторного этажа;
- Стропила бывают очень длинными. Нужно точно рассчитать снеговые нагрузки и выбрать материал с достаточной надежностью.
Никаких критичных недостатков нет. При правильном составлении проекта и соблюдении норм строительства, здание с такой крышей будет служить ничем не хуже прочих.
