Каркас для поликарбоната из металла. Шайбы и саморезы

Каркас для поликарбоната из металла. Шайбы и саморезы

Чем крепить поликарбонат — для этого могут использовать разные крепежные детали. Популярными являются столярные или оцинкованные саморезы от 19 до 50 мм. Их выбор зависит от следующих факторов:

• размер шайбы – декоративные модели толщиной 3-15 мм, силиконовые стандартные толщиной до 5 мм;
• схема монтажа – для деревянной обрешетки крепежи 50 мм, в креплении без нахлеста используются саморезы 19 мм, с напуском – 25 мм;
• толщина плит – при использовании оконной конструкции толщина боковых плит 6-8 мм, для кровли 10 мм, для стандартного каркаса толщина материала не больше 10 мм.

Для основных способов используется универсальный шестигранный саморез со сверлом на конце. Предназначен для алюминиевых конструкций. Может применяться и для дерева, но теряются прочностные характеристики. С противоположной стороны могут применяться обычные столярные саморезы.

Шайбы для крепления Источник tovarim.ru

Единственным видом крепежа для всех типов поликарбоната считается винт с большой шайбой из прочного пластика или саморез. Винты с шайбой применяются при создании декоративных конструкций. Не подходят для теплиц из-за центровочной втулки. Самый простой вариант плотного крепления листов обеспечивается защелкивающимся разъемным профилем. Плиты кладутся на смонтированный профиль и защелкиваются накладной пленкой. Также могут применяться болты с гайками, но их использовать не совсем удобно – работа занимает больше времени и можно разрушить плиту сильно перетянув гайку.

Чем крепить поликарбонат к металлическому каркасу:

1. Специалисты рекомендуют применять крепежи с шайбами и заглушками, имеющие уплотнительное кольцо и шайбы с выпуклостью.
2. Они утапливаются в отверстиях ножкой.
3. Плотно прижимается панель, гармоничный вид, не попадает внутрь влага.

Саморезы или другие подобные элементы надо приобретать отдельно. Поликарбонатовые шайбы производятся в различных цветах, прочнее, термошайбы – прозрачные.

Шайбы с заглушками Источник www.carbo.ge

Полипропиленовые шайбы состоят из заглушки, крышки (разных цветов) и уплотнителя. У них нет защиты от ультрафиолета, быстро выгорают и теряют прочность. Не рекомендуется применять внутри помещений и на затененных крышах. Их главное преимущество – это цена.

Металлические шайбы применяются в основном для каркаса из металла и больших площадей. Не расшатываются, обеспечивают качественное крепление. Они вогнуты, в форму кладется прокладка, крепление на болты или саморезы. Шайбы с прокладкой обеспечивают максимальную герметичность, препятствуют проникновению влаги в полотно.

Металлические шайбы Источник prom.st

Для крепления пластика под навесом или в помещении можно применять саморезы с прокладкой или тонкой шайбой. В самых оптимальных случаях от шайб и вовсе можно отказаться. Обязательно надо надевать дополнительно прокладку под шайбу для конструкций на улице.

Профиль

Соединительный профиль позволяет крепить листы с каркасом и между собой.

Профиль делается из идентичного материала листов и может иметь толщину 4-16 мм.

Внутри между профилем и листом оставляется термозазор 3 мм.

В процессе установки применяется перфорированная или герметизирующая лента, которая крепится на торцы.

Потом происходит монтаж непосредственно пластика в профиле.

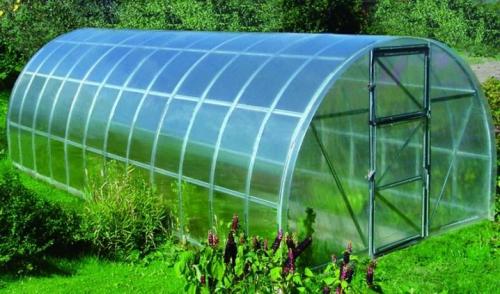

Теплицы из поликарбоната своими руками из профильной трубы. Особенности теплицы на каркасе из профильных труб

Профильные трубы — это промышленное изделие с сечением не круглой, а иной формы. При сборе каркаса наиболее популярны изделия с квадратной и прямоугольной геометрией сечения. Изготавливаются они из стали. Профессиональные строители сходятся во мнении, что такие трубы весьма удобны в применении.

Форма профтрубы напоминает древесный брусок. Однако профильную трубу гораздо выгоднее использовать в строительстве — она лёгкая, надёжная, долговечная, защищена от коррозии. Современный рынок предлагает большой выбор труб с антикоррозийным покрытием. Вам останется лишь покрасить места срезов. Используйте для этого грунт-эмаль «по ржавчине».

Профтрубы интересны тем, что при малом весе гарантируют необходимую прочность каркаса. Достаточная жёсткость тепличного сооружения обеспечивается за счёт четырёх рёбер трубы. Что касается того, во сколько вам обойдётся изделие, то построенная собственными усилиями теплица из профиля — не слишком дорогое удовольствие. Она выйдет куда дешевле, чем готовая промышленная, приобретённая в магазине. А показатели износостойкости поликарбоната существенно превосходят обычное стекло или полиэтилен.

Таким образом, преимущества каркаса из профиля неоспоримы:

• его легко можно собрать и разобрать;
• при небольшом весе готовому строению свойственна высокая прочность;
• все элементы универсальны, их легко перевозить.

Небольшой вес из достоинства легко может превратиться в минус, если не обеспечить конструкции надёжный фундамент.

Важно! В зимние месяцы каркас может не выдержать давления снежных масс, и парник сложится. Проблему можно решить путём усиления несущей конструкции либо обустройства съёмной крыши.

Каркас для теплицы из поликарбоната. Как правильно построить теплицу из поликарбоната?

Теплицы из поликарбоната являются одними из наиболее популярных и востребованных на современном рынке. Огромное количество достоинств, среди которых высокое качество, надежность и практичность, качественно выделяют их на фоне других разновидностей.

Особенности

Теплица из поликарбоната своими руками пользуется огромным спросом и популярностью благодаря ячеистой структуре материала. Именно это обеспечивает невероятно длительный срок службы в отличие от стекла или полиэтиленовой пленки.

Отличительное преимущество поликарбоната состоит в том, что он не боится ударов, поэтому способен справиться даже с такими сильными атмосферными осадками, как град или ветер. Кроме того, данный материал не портится под воздействием прямых солнечных лучей и длительное время сохраняет свою прозрачность.

Для того чтобы понять, оправдана ли установка поликарбонатной теплицы, необходимо разобраться в особенностях данного материала.

Поликарбонат представляет собой легкий и довольно прочный пластик, состоящий из нескольких слоев и обладающий ячеистой структурой.

Наиболее популярными считаются листы, толщина которых не превышает 6 мм. При этом поликарбонатные листы могут похвастаться впечатляющей светопроницаемостью, а также способностью переносить перепады температур. Внутренние ребра обеспечивают невероятную жесткость и прочность, а также способность обретать практически любую форму.

Плюсы и минусы

Огромная популярность и востребованность теплиц из поликарбоната обеспечивается целым рядом преимуществ, которые качественно выделяют их на фоне других разновидностей.

Среди наиболее важных достоинств подобных теплиц можно отметить несколько факторов:

• Легкость проведения монтажных мероприятий, а также возможность максимально быстро установить поликарбонатные листы.
• Данный материал считается одним из наиболее благоприятных и эффективных по показателям тепловой изоляции.
• Впечатляющий уровень звукоизоляции, который может достигать 25 децибел.
• Хорошая теплица обязана пропускать прямые солнечные лучи. Поликарбонат в этом контексте не имеет себе равных, ведь уровень его прозрачности составляет не меньше 92%.
• При использовании специального защитного слоя можно быть уверенным в том, что зеленые насаждения будут максимально защищены от ультрафиолетового воздействия, которое может нанести вред урожаю.
• Невероятно высокая прочность и стойкость к механическим повреждениям. Кроме того, поликарбонат может похвастаться своей стойкостью к резким перепадам температуры, что делает его идеальным решением даже для наших широт. Прочность данного материала практически в 200 раз превышает прочностные характеристики стекла.

Деревянная теплица из поликарбоната своими руками. Древесина

Брус используют для небольших тепличек, причем конструкцию выбирают с односкатной или двухскатной крышей, так как гнуть дуги из древесины сложно и долго. Сечение бруса зависит от размеров теплицы и снеговых/ветровых нагрузок в регионе. Наиболее ходовой размер — 50*50 мм. Такие опоры ставят в Средней Полосе.  Для большей надежности угловые стойки можно сделать из бруса 100*100 мм.

Причем, для экономии, можно не покупать брус, а сделать составной — из досок. Берут две доски шириной 50 мм и толщиной 25 мм, три доски толщиной 15 мм. Складывают, сбивают с двух сторон гвоздями. Полученные стойки более крепкие, лучше переносят нагрузки, меньше подвержены кручению, так как волокна древесины направлены в разные стороны.

Из бруса чаще всего делают теплицу из поликарбоната домиком

Усиление стропил тепличной крыши

Общее устройство теплицы домиком

Вариант теплицы с деревянным каркасом и разноуровневой двускатной крышей

Порядок сборки деревянного каркаса своими руками для теплицы из поликарбоната

Чертеж с размерами: односкатная теплица

Еще один вариант — большего размера

Если строится теплица из поликарбоната своими руками на деревянном каркасе, все доски/брус надо обработать/пропитать антисептиками, причем такими, которые предназначены для улицы. Концы, которые закапываются в землю, обработать составами для непосредственного контакта с землей. Без такой обработки древесина во-первых, будет быстро разрушатся, во-вторых, может стать источником болезней растений.

При соединении стоек с обвязкой (нижней планкой) для большей жесткости и надежности используйте стальные усиленные монтажные уголки. Они есть в строительных магазинах. Для повышения несущей способности кровли устанавливают дополнительные перемычки.

Подробнее про двускатные крыши можно прочесть, про односкатные —.

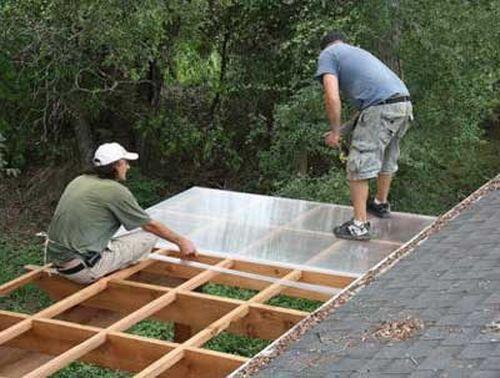

Каркас под поликарбонат. Обрешетка под поликарбонат: расчет шага и процесс монтажа

Никакая кровля не может быть сооружена без обрешетки и стропил, на которых и должен размещаться материал, в частности, поликарбонат. Поэтому, если принято решение сделать крышу именно из этого материала, следует разобраться, что он собой представляет.

Обрешетка под крышу

Условия, которым должна удовлетворять конструкция

• возможность, если в этом будет необходимость, ее демонтировать;
• установка должна выполняться с учетом правил строительства по прочности, звуко-, тепло- и гидроизоляции;
• обеспечение системой вентиляции;
• лучи солнца должны проникать, но со смягченной яркостью;
• уровень освещения должен соотноситься с установленными правилами.

Чтобы соответствовать всем этим требованиям, конструкция должна иметь хороший каркас.

Расчет обрешетки

Шаг обрешетки

Этот показатель определяется толщиной листов поликарбоната, уклоном крыши и радиусом изгиба материала.

Кровля, если она полая, должна иметь уклон до тридцати градусов. А шаг должен соответствовать ее толщине. Так, 4 мм лист – шаг 40 см, 9 мм – 90 см. Считается, что лучший угол – 50 градусов.

Используя специальные программы, таблицы, допустимо сделать расчет максимального значения прочности изделия, которое получается при ответном размере радиуса изгиба. При уменьшении толщины поликарбоната уменьшается и шаг.

Нельзя забывать и о снежных нагрузках зимой, поэтому шаг в таких регионах должен быть меньше. Однако такое решение вызвало бы существенное удорожание проекта, поэтому стараются проектировать крышу таким образом, чтобы накопление снега было минимальным. Уклона в тридцать градусов будет достаточно, если вспомнить, какой гладкой является поверхность поликарбоната.

Однако, допустим, для обустройства веранды лучше выбирать арочную конструкцию, способную хорошо противодействовать большим нагрузкам. Опалубка может и не использоваться при радиусе и шаге стропил 2,3 м, а толщине – 16 мм.

Ребра жесткости конструкции должны находиться под углом девяносто градусов. В итоге более возвышенно выглядит материал самой большой толщины.

Расчет позволяет сделать выбор: частая – тонкий материал, разряженная – лист большей толщины.

Каркас и материал

Простой тип каркаса – тонкостенные трубы 20х20 мм с шагом 60-80 см. Если нужно изготовить кровлю арочной формы, тогда трубы можно согнуть, используя станок.

Каркас из стали собирается на месте, используя уголки, болты и прочие крепежные элементы. Шаг ферм — менее 1,5 м. Это позволит поверхности выдержать вес снега.

Алюминиевая обрешетка не подвержена коррозии, поэтому отлично эксплуатируется снаружи. Но удорожание проекта, если сравнивать со стальным вариантом, — более 2,5 раз.

Древесина также может применяться для изготовления каркаса, но только она должна быть клееной. Иначе конструкцию ждут трещины и деформация.

Расчет обрешетки

Не стоит забывать при проектировании каркаса об экономичности. И поэтому появляется вопрос, сделать частую обрешетку или же выбрать толще пластик. Поскольку металлические изделия обойдутся дороже, стоит использовать разреженную обрешетку. При этом не требуется как минимум одна операция – сварка, в отличие от работы с металлическими конструкциями.

Чтобы рассчитать обрешетку, стоит воспользоваться одной из программ, разработанных непосредственно для этой цели. И подобные программные средства учитывают такие параметры:

• регион, где применяется конструкция;
• высота арки;
• длина, ширина пролета;
• толщина материала;
• тип кровли.

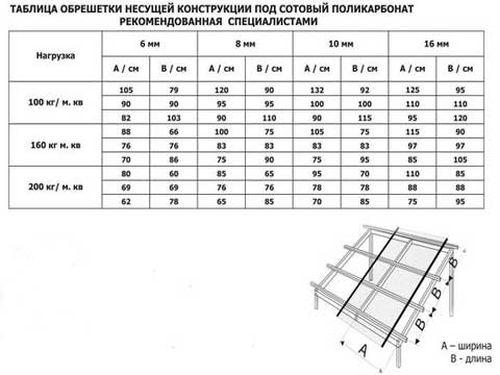

Сделать расчет шага обрешетки доступно, если воспользоваться специальными таблицами.

Крепление листов

Для крепления обрешетки используются саморезы, при выборе которых учитывается материал и форма сооружения. Чаще всего это крепежи под плоскую или накидную головку. В некоторых случаях используются термошайбы. Выгода применения последних очевидна:

• ножка, благодаря опоре на каркас, противодействует смятию листа;
• отсутствуют «мостики холода», которые создаются саморезами;
• обеспечивается должный уровень герметичности, а также прочности соединения.

Термошайбы включают защелкивающуюся и уплотнительную крышки, пластик с ножкой. Однако в применении такого крепления есть один недостаток – выпуклая форма, которая может ухудшить перемещение снега. Следовательно, шайбы лучше использовать или для арочных конструкций, или для имеющих значительный запас прочности.

В иных случаях эффективнее применить саморезы с наиболее плоской шляпкой. Тогда скольжение осадков будет без преград.

Выбор и расчет – важная база для конструкции

Как видим на фото, обрешетка из поликарбоната – отличное решение по многим показателям. И важно лишь рассчитать ту конструкцию, которая будет использоваться при конкретных условиях. Тогда эксплуатация может быть безопасной и долговечной, при этом с обеспечением всех качеств поликарбоната, как материала. А значит, цели будут достигнуты.

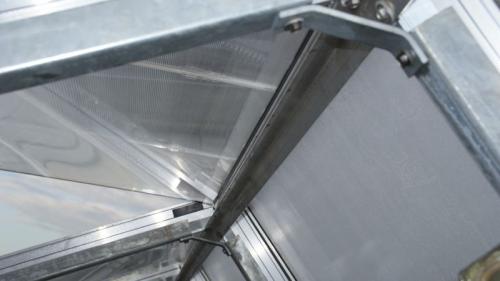

Крепление поликарбоната к обрешетке. Как крепить поликарбонат в профиль на металлический каркас

Элементы, стропилы и прогоны металлических каркасов должны лежать строго в одной плоскости. Такой каркас не имеет никаких выступов, потому укрепить на нем полотно не составит труда. Расстояние между стропилами должно равняться ширине листов поликарбоната.

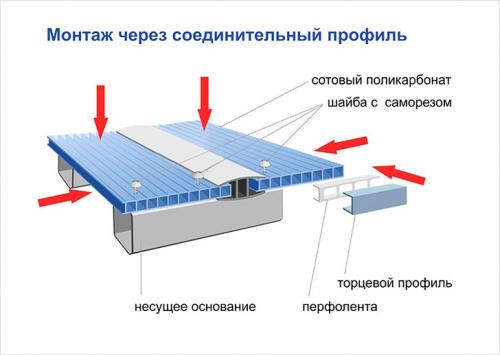

Порядок работы по креплению сотового поликарбоната в профиль на металлический корпус будет следующим.

Шаг 1. На поверхность металлических балок конструкции укладывают термоизолирующую ленту.

Шаг 2. К решетке саморезами крепят профиль.

Шаг 3. Панели устанавливаются на ячейки. На крайний лист следует надеть торцевой профиль. Верхняя часть фиксируется совмещением и нажатием сверху без особых усилий. Защелки попадают на свои места и надежно держат панель.

Шаг 4. Перед установкой листов нужно снять с нижней части листа защитную пленку, а край верхней отогнуть, чтобы он не мешал сверлению.

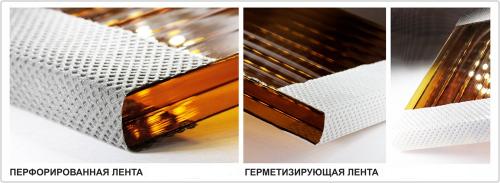

Шаг 5. Края панелей нужно защитить от воды и пыли. К верхнему (находящемуся выше) краю полотна клеится герметизирующая лента. К нижнему краю клеится перфорированная лента. После этого полотно вставляют внутрь профиля.

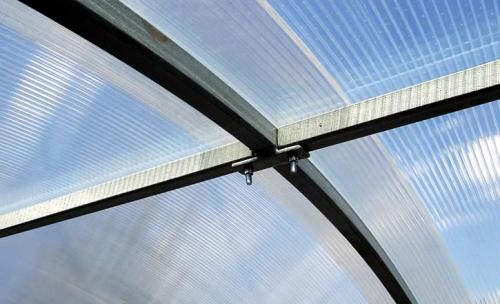

Интересно! Панели сотового поликарбоната легко сгибаются в арку. Давление внутри изогнутого листа делает его более жестким и прочным. Радиус полученного изгиба зависит от толщины поликарбоната.
