Как делается скважина для воды. Подготовка сооружения к эксплуатации

Как делается скважина для воды. Подготовка сооружения к эксплуатации

Окончанием бурения является момент, когда бур достигает водоупорного слоя. Скважину тщательно прочищают насадкой «желонка», а на дно устанавливают фильтр, который будет служить барьером для задержки механических примесей. В роли фильтрационной решетки может выступать металлическая сетка с мелкой ячейкой или перфорированная труба с небольшим зазором.

Фильтр для скважины состоит из следующих частей: 1 – перфорированная труба, 2 – отверстия нужного диаметра, 3 – проволочная обмотка, 4 – металлическая сетка

Оборудовав внутреннюю часть скважины, обустраивают и декорируют ее надземную часть. Для этого удаляют доски обоих настилов, демонтируют обшивку стен шурфа и производят обратную засыпку.

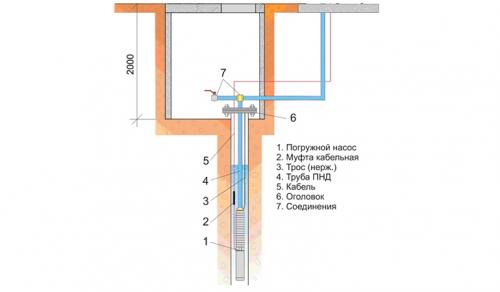

Для выкачивания воды из скважины устанавливают насос (погружной или поверхностный). Верхнюю часть сооружения украшают декором.

Подойдут разнообразные дизайнерские идеи, от простого навеса для оголовка до беседки или фальшивого колодца. Один из вариантов – установка крана.

О том, как сделать оголовок для скважины своими руками, можно узнать из материала: https://diz-cafe.com/voda/ogolovok-dlya-skvazhiny-svoimi-rukami.html

Вот два примера, как можно обустроить скважину на даче:

Красивое и оригинальное оформление скважины — небольшой декоративный колодец из дерева, очень напоминающий настоящий. Конструкция декора может быть различной

Обратите внимание

Для маскировки шахт, колодцев, скважин изготавливают декор из искусственного камня. Внешним видом он напоминает природный элемент — камень или большой пень

Также про обустройство подробнее можно почитать на сайте «Совет Инженера«.

Бурение скважин на воду технология. Какие бывают скважины на воду

Геологические условия каждого участка диктуют определенные условия, в соответствии с которыми происходит выбор типа скважины. На выбор типа скважины влияют:

• ресурс и глубина источника;
• стоимость разработки источника;
• качество воды.

Современные технологии бурения скважин на воду могут дать отличные результаты, показывая хорошее качество воды и высокую продуктивность месторождения. Рассмотрим основные, базовые принципы разработки скважин и их виды.

1. Колодец. Самый древний из способов добычи воды. Колодцы устраивают, как правило, диаметром от 800 до 1500 мм, а глубина их не превышает 5-10 метров, в зависимости от характера почвы и уровня расположения водоносного слоя. Колодец привлекателен тем, что не требует механизации, а весь процесс можно провести практически в одиночку.
2. Скважина на песок. Глубина скважин на песок составляет не более 30-40 метров. Скважину на песок бурят диаметром от 70 до 200 мм и обустраивают фильтром, в качестве которого служит перфорированная труба с сеткой специального плетения, которые предотвращают попадание мелких фракций грунта в скважину. Минус такой скважины в том, что срок ее службы спрогнозировать невозможно, а качество воды оставляет желать лучшего.

По сути, это два способа, которые позволяют добыть воду малыми средствами. Сейчас мы рассмотрим методы бурения третьего типа скважин , артезианских. Тем не менее, любой из описанных ниже способов может подойти и для устройства скважины меньшей глубины.

Самодельная скважина. Как пробурить скважину для воды своими руками

Говоря о том, как пробурить скважину, обычно подразумевают абиссинскую или песчаную разновидность, поскольку артезианские варианты сооружений выполняются только профессионально.

Для работ необходимо:

• подготовить место бурения. На участке выкорчевываются корни деревьев (при необходимости подрубаются, для работ на глубине лучше использовать топор с удлиненным топорищем), удаляется любая растительность;
• выкопать яму глубиной 1…1,5 м, сечением не менее 1х1 м. Она необходима для удаления верхних рыхлых слоев грунта, удобства выполнения дальнейших работ и обустройства приямка или кессона;
• установить бурильную установку.

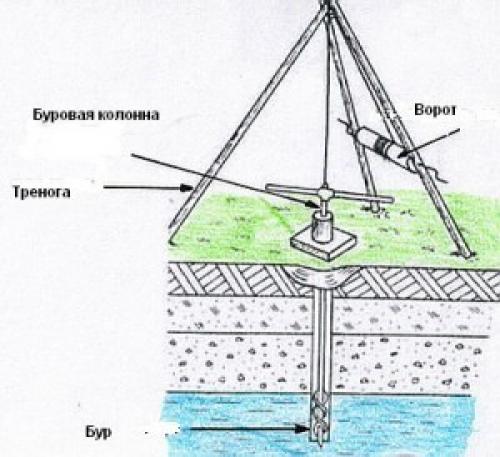

Бур для скважины может быть самодельным. Для этого подготавливаются несколько труб с диаметром 120 мм (они в дальнейшем будут выполнять роль обсадных). Нижний конец нижней трубы оснащается зубъями или буром, противоположный и оба конца последующих труб – резьбой для соединения.

При использовании промышленного бура вначале выполняется «прокол» грунта, потом в него опускаются обсадные трубы.

Для небольших по глубине «проколов» достаточно согласованной работы двух исполнителей. Шнековый бур извлекается после прохода каждых 10…15 см грунта, в противном случае избыточный вес налипшей земли может привести к поломке бура. По мере заглубления можно навесить груз на ручки ворота, в этом случае рабочим придется прикладывать меньше усилий.

Данный метод работ считается ответом на вопрос: как пробурить одному, без оборудования, скважину небольшой глубины? Это действительно реально, но все же работать лучше с помощником.

Гидробурение

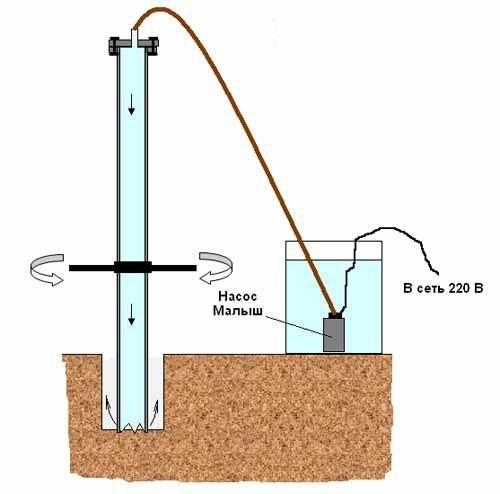

Если для бурения используются трубы, дополнительно потребуется емкость для воды (бочка) объемом не менее 200 литров и насос. После первичного заглубления трубы в землю к ней подключается насос и под давлением подается вода. Жидкость постепенно размывает грунт возле нижнего конца трубы, позволяя постепенно заглублять ее методом вращения.

При этом разрушенный грунт вымывается наружу струей воды, которая откачивается из приямка помпой (ручной или механизированной). Поэтому метод получил название гидробурения скважин на воду. Своими руками сделать пробой нужной глубины проще и быстрее, чем другими способами. При небольшой глубине колонны можно исключить сращивание труб резьбовым методом.

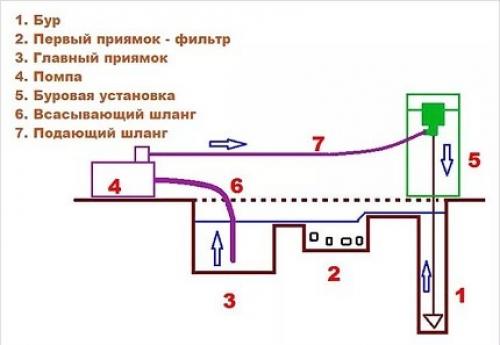

Приведенная схема относится к профессиональному буровому оборудованию. При самостоятельном проведении работ достаточно обеспечить подачу воды в будущую скважину и ее естественный отток наружу.

Важно: выясняя, можно ли зимой бурить скважину под воду, следует учитывать температуру воздуха. В морозы работа с влажным грунтом и водой невозможна. Даже подача горячей жидкости не всегда решает проблему. Работы допустимы при отсутствии промерзания грунта.

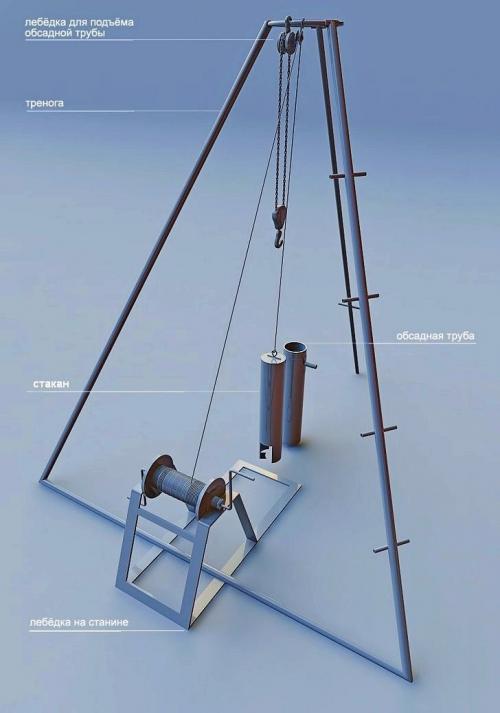

Бурение ударно-канатным методом

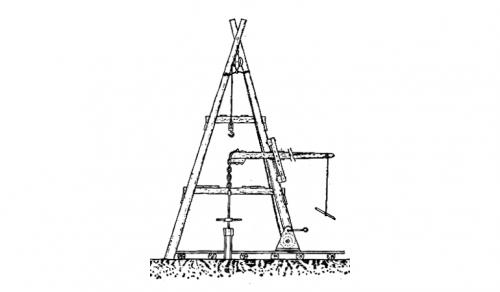

Для этого необходимо использовать специальную вышку.

Она может быть выполнена из металлического профиля или бревен (брусьев) подходящего сечения. Обязательно устройство лебедки или противовеса для извлечения обсадной трубы, располагается вышка так, чтобы ее вершина находилась точно над местом бурения.

Вначале в выкопанную яму устанавливается обсадная труба. Толщина ее стенки должна составлять не менее 5 мм, используется бесшовная труба. После чего в получившуюся направляющую конструкцию опускается желонка (стакан), который с помощью лебедки (ворота) поднимается и опускается (свободное падение) на высоту около метра. Таким образом грунт разбивается и заполняет внутреннее пространство обсадной трубы. После ее наполнения грунтом на 2/3 и более труба извлекается и освобождается на наполняющей ее земли. Процесс повторяется до достижения необходимой глубины – то есть водоносного песчаного слоя.

Важно: при бурении любой скважины верхняя ее часть существенно шире, чем диаметр обсадной трубы. Для укрепления и стабилизации конструкции зазор между обсадной трубой и стенками ямы засыпают щебнем.

Скважина на воду своими руками. Технология бурения скважины на воду

Ручное бурение использует ударно-канатный и роторный методы или абиссинский колодец . Самое простое — бурение роторным способом. Необходимые инструменты и материалы:

поднимают и вынимают из скважины бур со штангами (бурильная колонна). При неглубоком залегании воды можно доставать бур вручную при помощи блока на лебедке. Также вместо лебедки можно построить обычный ворот (как на колодцах). Бурильная вышка делается в виде треножника из подручных материалов.

Бурильные штанги — это трубы на резьбовом или шпоночном соединении. К нижней штанге крепится бур. Типы буров: спиральный или ложковый .

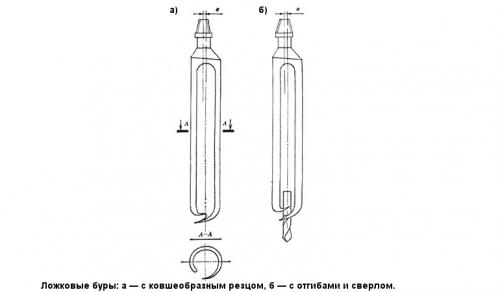

Бур-ложка (ложковый бур)

Бур-ложка (ложковый бур) — металлический цилиндр со спиральной или продольной нарезкой. Его ось эксцентрична относительно центра штанги. То есть ось вращения штанги и нижнего сверла должны совпадать, а у «ложки» она смещена на 10-15 миллиметров.

Таким образом, инструмент проделывает скважину диаметром больше собственного . Это позволяет буру свободно перемещаться в обсадных трубах, которые можно опускать прямо в процессе заглубления.

Длина бура-ложки — 700 мм, диаметр подбирается под габариты скважины.

На

Самодельный бур-ложка делается из обычной толстостенной трубы с закалкой . Его можно использовать для бурения в мокром песке, суглинке, черноземе, глиноземе, и так далее.

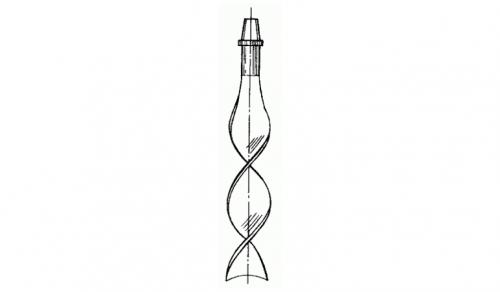

Бур спирального типа (змеевиковый)

Бур спирального типа ( змеевиковый бур) делается из скрученной металлической полосы инструментальной стали и напоминает сверло. Нижний конец инструмента оснащен режущей кромкой , шаг его спирали равен диаметру. Можно использовать для бурения в глине и в глиняных грунтах с гравийным наполнением.

Процесс бурения

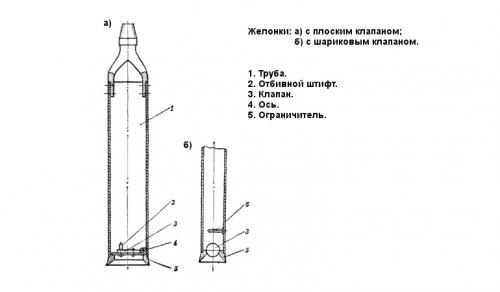

Для удаления жидкой грязи из скважины используют желонку . Ее клапан при подъеме закрывается и задерживает «ил».

Над будущей скважиной устанавливается вышка высотой больше длины штанги. На первом этапе бурильная колонна включает в себя одну штангу и бур. После каждых 600-700 мм колонну нужно доставать и очищать от земли. По мере движения длина бурильной колонны увеличивается присоединением дополнительной штанги.

Такие необходимые операции , как подъем колонны , разборка штанги , ее сборка и обратный спуск занимают много времени. Поэтому необходимо захватывать буром максимальное количество почвы. Если бурение ведется в сыпучем грунте, то он будет опадать со стенок скважины вниз. Поэтому в «колодец» следует опускать обсадные трубы , но не до самого дна, а на расстоянии 0,5-1 метр от него.

По мере заглубления обсадные трубы опускаются еще ниже . Бурение продолжается до водоупорного слоя. Пройти водоносный слой полностью необходимо, чтобы вода в скважину поступала в максимальном объеме (очень наглядно этот момент представлен на видео в конце статьи).

На дно скважины опускается фильтр из мелкой металлической сетки . Также фильтром служит нижняя часть обсадных труб, в стенках которых сверлятся отверстия. Перед установкой фильтра на дно скважины нужно засыпать 30-50 сантиметров крупного песка или мелкого гравия. Вода подается в дом по водопроводу с помощью насоса , поэтому необходимо подвести кабель и металлопластиковые трубы.

Пробурить скважину глубиной больше 20 метров ручным способом будет очень сложно.

Любая готовая скважина на воду, обслуживание которой проводится в достаточном объеме, будет служить десятки лет. Обслуживание — это проверка крепежа , смазка и регулировка деталей насоса , электротехнические работы и так далее. Обычно «техосмотр» проходит на месте, не требуя демонтажа оборудования.

Подробнее о насосных системах можно прочитать в нашей статье — отказоустойчивые и производительные насосы «Грундфос» (Grundfos) .

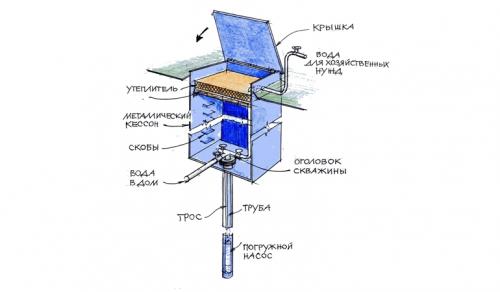

Также необходимо провести утепление скважины , а точнее ее верхней части.

Такие материалы, как полистирол (пенопласт), минеральная или стекловата лучше использовать, если грунтовые воды расположены близко, а также при глубоком промерзании почвы.

В холодных регионах следует обустроить термозащиту для трубопровода, подающего воду в дом — характеристики гибкого утеплителя для труб «Энергофлекс» .

Слой утеплителя желательно делать толщиной 35-50 сантиметров.

Как бурят скважину для добычи нефти. Нефтяная скважина - особенности бурения

Если для бурения скважин на воду может использоваться среднее и легкое оборудование, то спецтехника для бурения нефтяной скважины может использоваться только “тяжелая”. Процесс бурения может осуществляться только при помощи специального оборудования.

Переоснащение талевой системы: В процессе этих работ монтируется оборудование и апробируются малые механизмы.

Установка буровой мачты начинает процесс забуривания в грунт, при этом направление не должно разойтись с осевым центром буровой вышки.

После завершения процесса центровки, осуществляется создание скважины под направление. Под этим процессом понимают установку трубы для усиления ствола, а также заливку начальной части специальным цементным раствором.

После установки направления центровка между вышкой и роторной осью регулируется еще раз.

Шурф – неглубокая скважина, которая сооружается рядом с ротором и ее предназначение – для опускания ведущей трубы во время наращивания бурильных труб в момент, когда не бурят.

Бурение под шурф производится в центре ствола, и в период работы делается обсадка при помощи труб.

Под шурф бурят турбобуром или ротором. Для забуривания под шурф турбобуром над устьем скважины предварительно собирают долото, турбобур и ведущую трубу.

Для того, чтобы регулировать скорости вращения необходимо удерживать его посредством каната, который фиксируется на самой вышке.
