Чем хорош выпускаемый материал для гипсокартона? Стандартной универсальностью. Что бы вы ни планировали строить, перегородку, потолок, нишу, везде используются стандартные профили ( о профилях читать тут и тут ), стандартные листы гипсокартона , даже стандартные саморезы. Разница лишь в размерах.

Поэтому для любой конструкции из гипсокартона, используется материал из следующего списка (в скобках я показал маркировку профиля по евро стандартам).

Профиль стоечный, маркировка ПС (CW), пример на фото.

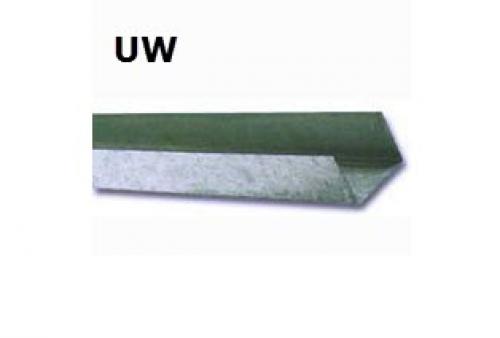

Профиль направляющий, маркировка ПН (UW), пример на фото.

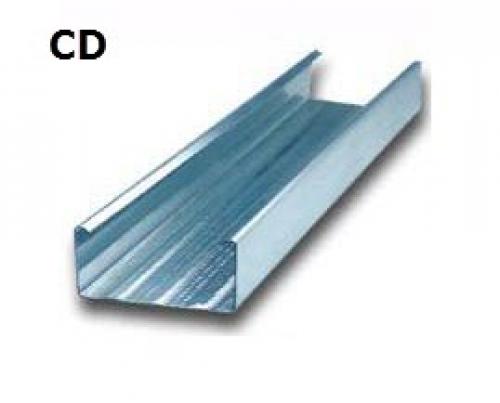

Профиль потолочный ПП (CD), пример на фото.

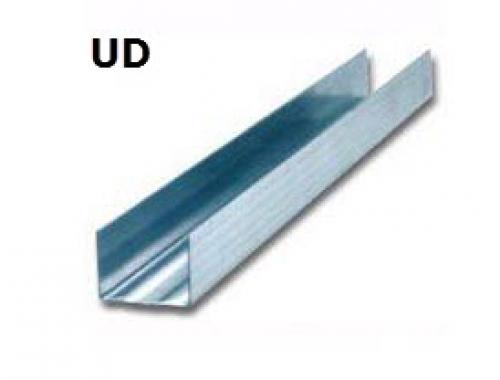

Профиль направляющий потолочный ПНП (UD), пример на фото.

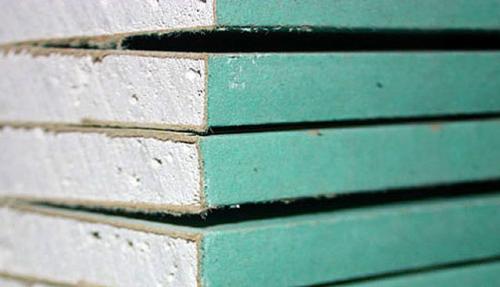

Листы по новой маркировке (в скобках старые обозначения).

• ГСП-А (ГКЛ): простой лист, размер 1200×2500÷4000 мм, толщины 9,5; 12,5,15 мм;
• ГСП-Н2 (ГКВЛ): влагостойкий лист, размер тот же;
• ГСП-DFH3IR (ГКЛУ): лист усиленный.
• ГСП-DF (ГКВО): огнестойкий лист, размер тот же, но нет листов 9,5 мм.

Саморезы для скрепления профилей: типы LN, LB ( клопы ), FN (последние для потолка П131, П231)

Саморезы для крепления листов ГК к профилю: типы TN, TB, MN.

Замечу, что у других производителей (не КНАУФ), например ГИПРОК , размеры профилей такие же, как у КНАУФ, отличается лишь толщина стали и перфорация на стенках и полке профилей.

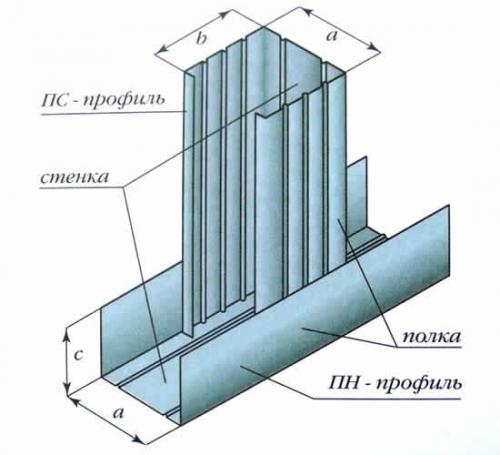

Кстати у профилей одна стенка и две полки.

Три типа каркаса

Чтобы понять принцип сборки каркасов для гиспокартона рассмотрим три, наиболее используемых каркаса. Это

• Потолочный каркас;
• Для обшивки стены;
• Для перегородок.

Каркас из металлических профилей для потолка

Не существует универсального каркаса для потолка. Выбор конструкции зависит от расстояния, на которое потолок нужно опустить и от размеров комнаты, где делается потолок.

Вариант 1. На прямых подвесах

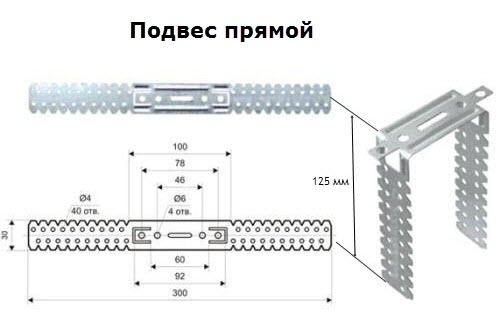

Каркас потока на прямых подвесах применяется, если нужно опустить подвесной потолок на минимальное расстояние. Длина прямых подвесов позволяет опустить такой потолок на 125 мм (смотрим фото). Справедливости ради замечу, что есть прямые подвесы 50 и 200 мм, которые используются редко, чаще в деревянных домах.

В данном каркасе используются:

• Профили направляющие (ПН);
• Профили потолочные (ПП);
• Прямые подвесы.

Сам каркас делается по схеме указанной на фото.

Вариант 2. На тягах

Если необходимо опустить подвесной потолок ниже 125 мм, то вместо прямых подвесов используется крепление каркаса на тягах и подвесах. Длина тяги подвеса 125-500 мм.

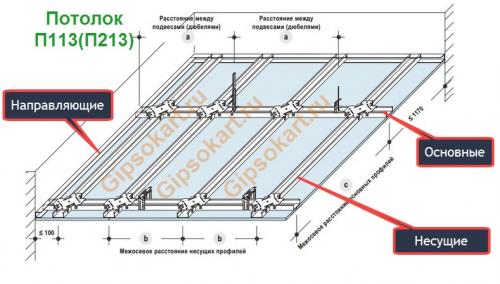

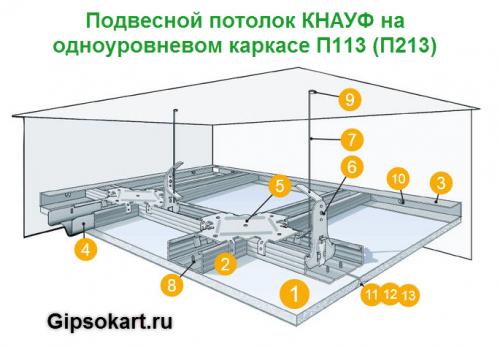

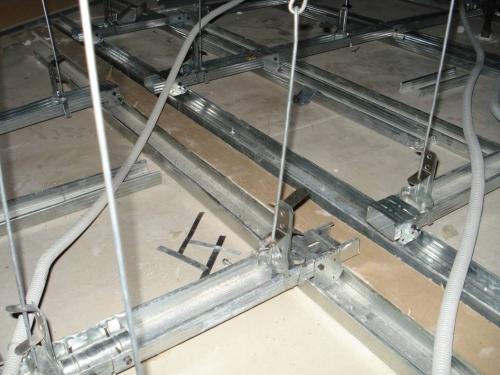

На тягах наиболее популярна конструкция одноуровневого каркаса, в которой на перекрестье профили скрепляются специальным «крабом». Потолок П113 .

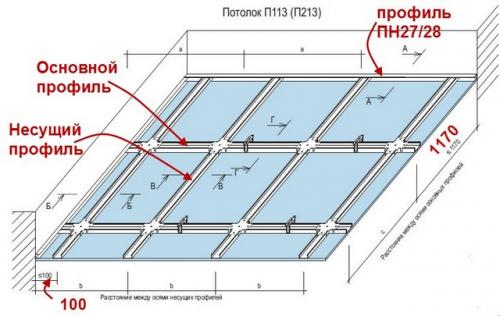

Сам каркас делается по схеме указанной на фото.

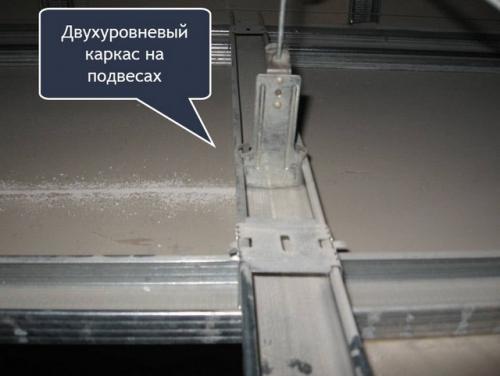

Вариант 3. Двухуровневый каркас на тягах

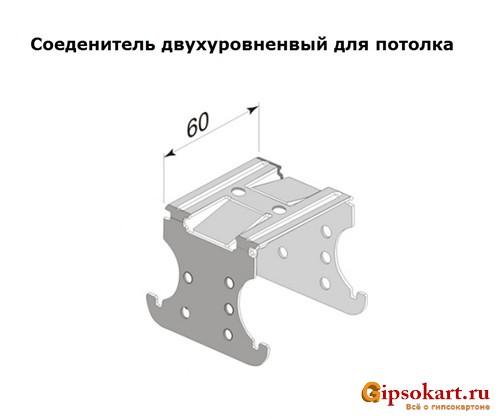

Двухуровневый каркас на тягах требует большего количества профилей, но является более надежным. В этом каркасе профили не нарезаются, а монтируются целиком один поверх другого, создавая два уровня каркаса. Скрепляются профили двух уровней специальным креплением (соединитель профилей двухуровневый).

Инструмент для резки гипсокартона. Инструменты, необходимые для резки и обработки ГКЛ

Существует целый ряд инструментов и приспособлений которые применяются для резки и обработки гипсокартонных листов.

Стол для резки

Данное приспособление состоит из двух опорных ножек с прикрепленными к ним упорными элементами. Сверху расположена решетчатая крышка, на одной стороне которой посредством специальных зажимов фиксируется прижимная линейка соответствующей длины.

Складной стол-верстак

Не менее удобное приспособление, главным отличием которого является съемная крышка, что позволяет при необходимости сложить опорную раму с целью последующей транспортировки. Для этого предназначены специальные петли, которые расположены на торцевых перекладинах.

Раскрой материала осуществляется при помощи строительного ножа или предназначенного непосредственно для гипсокартона режущего инструмента.

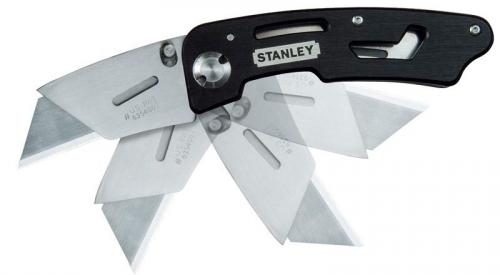

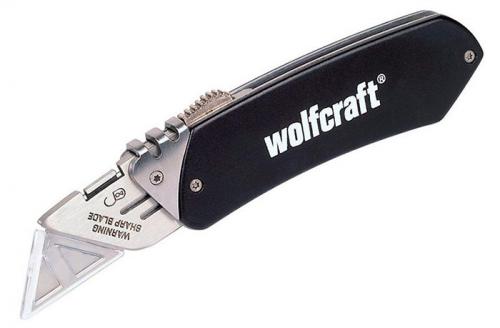

Ножи для резки листов

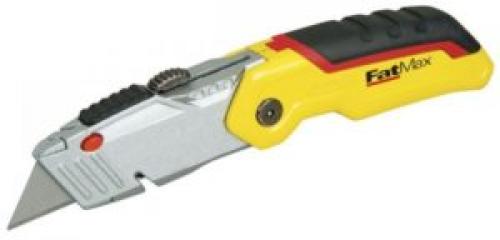

Для подрезания верхнего картонного слоя ГКЛ используют специальные ножи.

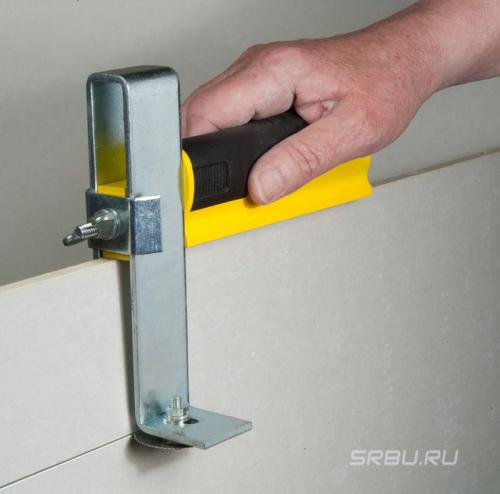

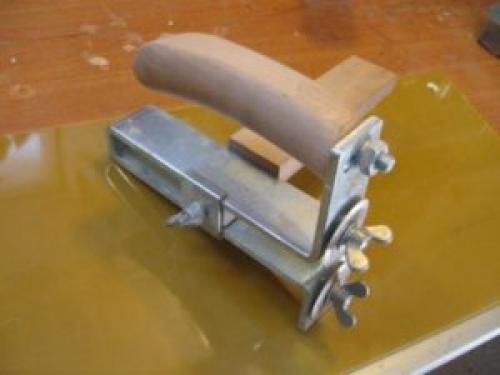

Резак узкий

Устройство необходимо для того, чтобы можно было отрезать от полноформатного листа полосу, ширина которой не превышает 120 мм. Такой раскрой осуществляется за счет двух дисков, одновременно разрезающих материал с обеих сторон. Некоторые модели подобных приспособлений оснащены дополнительной ручкой, что делает их более удобными в работе.

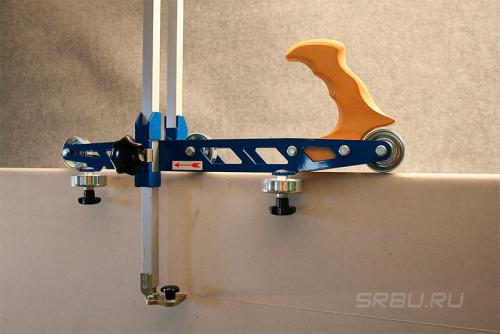

Резак широкий

Действует по тому же принципу, однако используется для отрезания более крупных кусков гипсокартона. Допустимый предел ширины листов в данном случае составляет 630 мм. В то же самое время резка обычным ножом дает практически такие же результаты, чем обусловлен достаточно низкий спрос на подобные устройства.

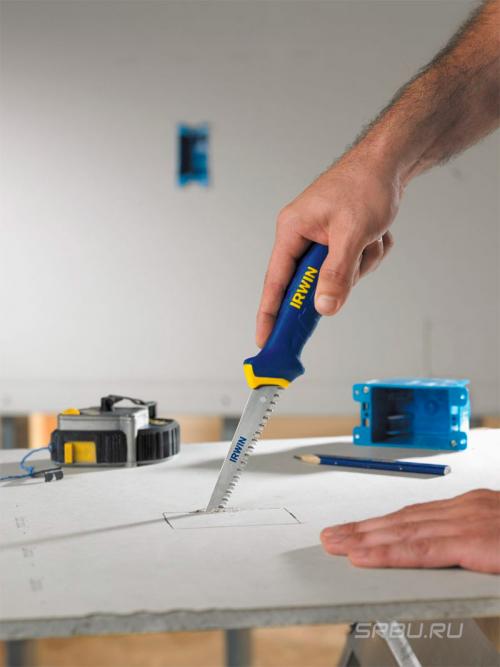

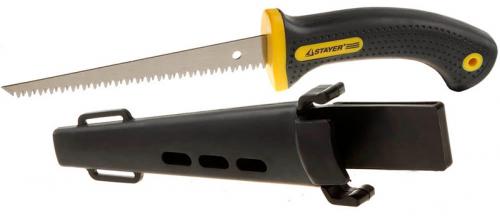

Ручная ножовка

Для создания прямоугольных отверстий или элементов со сложными формами понадобится ножовка с минимальной шириной полотна и мелкими зубьями. Такие инструменты изготавливают специально для работы с ГКЛ.

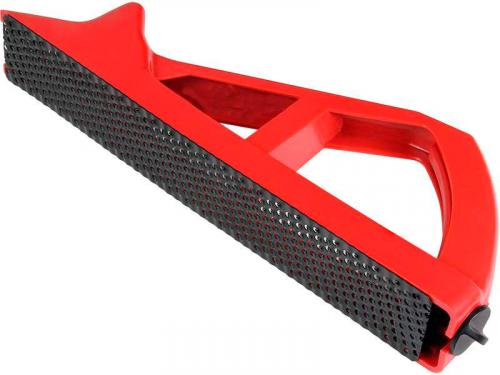

Обдирочный рубанок

Инструмент представляет собой разновидность рашпиля, с помощью которого обрабатываются кромки обрезанных листов, что позволяет выровнять их и добиться идеальной гладкости. Инструмент предполагает использование сменных полотен, установка которых осуществляется посредством ослабления и затягивания натяжного винта.

Кромочный рубанок

Кромкорез служит для подрезки краев кромок с целью создания фасок. При этом угол наклона может составлять 22,5 или 45 градусов. Перед использованием кромкореза торцы листа необходимо выровнять при помощи обдирочного рубанка.

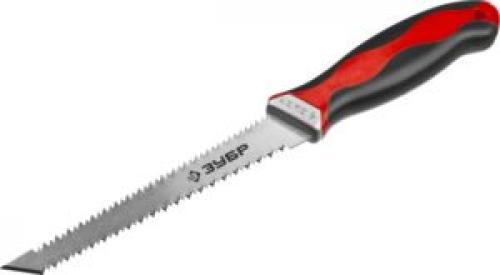

Резак для гипсокартона. Ножовка для резки гипсокартона эффективность инструмента

Для работы с гипсокартоном существует много разнообразных инструментов. Одним из наиболее эффективных инструментов является ножовка по гипсокартону, которая позволяет не просто резать материал, но и вырезать из него разнообразные фигуры. Достоинством данного устройства является относительно невысокая стоимость по сравнению с электроинструментами.

Виды ножовок по гипсокартону

Такой стройматериал, как гипсокартон или ГКЛ появился относительно недавно, но уже успел получить широкое распространение в сфере строительства. Данный материал имеет множество преимуществ, одним из которых является простота работы с ним. Для работы с ГКЛ применяются различные виды ручных инструментов.
