Лавочка из профильной трубы своими руками с размерами. Как сделать лавку или скамейку за пару часов из профтрубы

Изготовление лавочки для дачи своими руками – процесс простой и увлекательный. Нужно только творчески подойти к работе и запастись необходимыми инструментами.

Выбор модели

Скамейку для дачи хозяин должен сделать самостоятельно. Хорошо подключить к этому процессу сына. На таком примере он получит представления о работе с металлом и древесиной.

Пользователи часто ищут :

  • Деревянная скамейка
  • Скамейка из металла
  • Подвесное шарообразное кресло (кокон)

Из множества моделей лавочек лучше выбрать такую, которая не предусматривает использования сварочного аппарата. И причин тому несколько:

  1. агрегат есть далеко не у каждого мастера;
  2. работа со сваркой требует определенных навыков;
  3. подключение питания к аппарату не всегда представляется возможным.

Предлагаем обратить внимание на простую модель скамьи без спинки из профильной трубы квадратного сечения. Для изготовления потребуется полтора-два часа и общедоступные инструменты. И что немаловажно, такую работу под силу выполнить даже неподготовленному человеку и без чертежа.

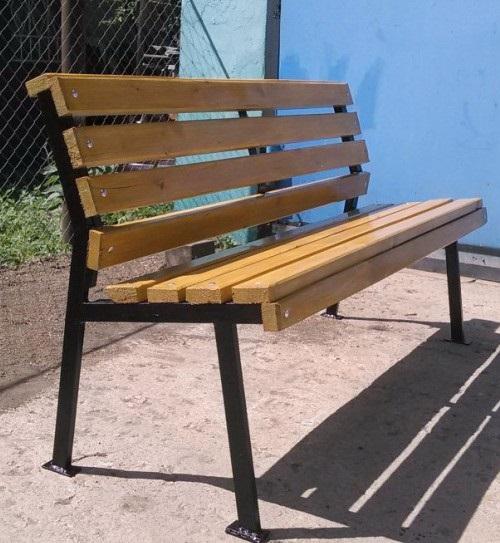

Фото: гардеробная лавочка из профтрубы (также подойдет в прихожую)

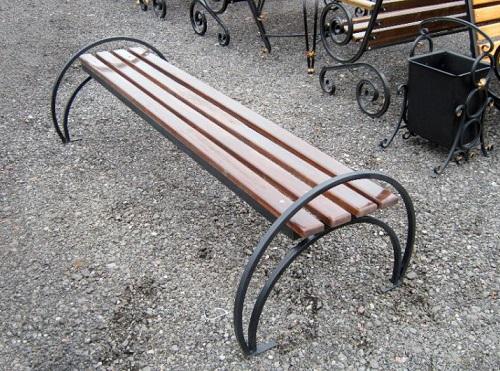

Фото: скамейка с закругленными углами

Вместо сварки можно использовать резьбовые соединения. Это уменьшит жесткость, но даст возможность разобрать скамейку.

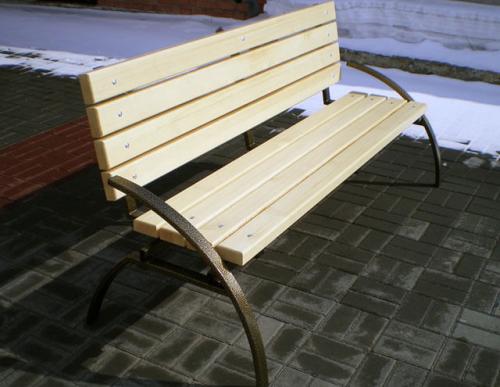

Фото: садовый вариант с подлокотниками

Модель скамейки нарисованная в автокаде

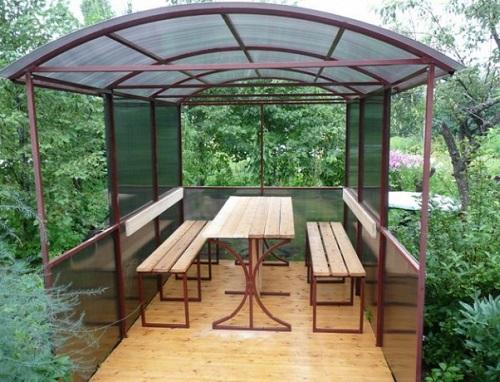

Фото: парковая скамейка с крышей из поликарбоната

Фото. проект садовой мебели – 2 лавки со столом

Складной вариант скамейки

Стильная модульная скамейка

Эскиз скамейки с размерами, выполненный от руки.

3D модуль антивандальной парковой (уличной) скамейки

Требуемые материалы и инструменты

Несмотря на то что профильная труба достаточно прочная, для удобства работы необходимо приобретать материал с толщиной стенки 3-4 мм. Итак, для производства лавки потребуется:

  • профильная труба квадратного сечения – 3 отреза по 1,8 м;
  • уголок металлический с шириной полки 25-30 мм – 2 шт. по 2 м;
  • доска обрезная толщиной 20 мм, шириной 15 см – 3 шт. по 2 м (можно использовать деревянный штакетник шириной 50 мм, шириной 20 мм);
  • болгарка с отрезным диском;
  • стусло;
  • молоток;
  • дрель;
  • сверло по металлу Ø 6 мм;
  • сверло по металлу Ø 5 мм;
  • саморез по металлу Ø 6 мм – 12 шт;
  • винт с потайной головкой Ø 6 мм и длиной 70 мм – 9 шт;
  • сверло по дереву Ø 6 мм;
  • зенковка;

    Инструмент для зенковки

  • кузбасслак – 0,5 л;
  • морилка;
  • лак по древесине для наружных работ;
  • кисть;
  • растворитель 646.

Ниже приводим пояснения по списку.

Профильная труба нужна шириной 40 мм и обязательно с прямоугольными гранями. При покупке попросите отрезать заготовки необходимой длины. Зенковка нужна, чтобы подготовить посадочные места под винты с потайными головками, но можно обойтись и без нее, если выбирать фаску сверлом большего диаметра. Только работать с ним придется очень аккуратно. При отсутствии морилки используют крепкий раствор марганцовки.

Изготовление каркаса

Длина будущей скамейки – 2 м, высота – 45 см. Сначала изготавливают 3 опоры. Для этого заготовки из профильной трубы размечают и распиливают. Сделать это правильно поможет приведенный ниже чертеж.

Схема разметки распилов на профильной трубе

Обратите внимание, углы А и А1– прямые; А0и А2– 45⁰, расстояние между вершинами А – 45 см. Тщательно выдерживайте все размеры.

Для разметки таких углов удобно пользоваться стуслом.

Размеченную профтрубу кроят при помощи болгарки. Линия распила проходит по трем сторонам трубы.

Работая с электроинструментом, соблюдайте меры безопасности! Особенно следите за тем, чтобы не задеть четвертую грань будущей опоры.

Согнуть подготовленную профильную трубу можно при помощи трубогиба.

Тематический материал :

  • Как сделать кресло-качалку из фанеры
  • Мебель для сада своими руками
  • Cадовая мебель из ротанга

Три готовых опоры для лавочки представляют собой квадраты со стороной 45 см.

Следующий шаг – соединение опор в одну связку при помощи уголков. Делают это в том месте, где соединяются разные концы профтрубы. В каждой полке уголка сверлятся парные отверстия Ø 5 мм. Первая и третья пары – на расстоянии 20 мм от края уголка, а вторая – строго посредине. Таким образом подготавливают 2 уголка.

Приставив к ним опоры лавочки, сквозь отверстия размечают места в профтрубе. Затем этим же сверлом делают дырки в каждой опоре. Теперь с помощью саморезов элементы соединяют.

Получившаяся конструкция не обладает достаточной прочностью, поэтому обращайтесь с ней аккуратно.

Обработка досок

В зависимости от качества сырья проводят подготовку пиломатериала. Сначала с помощью наждачной бумаги делают скругление углов. Только выполнять этот этап нужно без фанатизма, радиус округления – 1-2 мм. Величину скругления специальным инструментом не измеряют, а просто проверяют руками на ощупь.

Лавочка из профильной трубы чертеж. Простая скамейка из профильной трубы своими руками

Вам понадобятся:

  • Профиль― длиной 8 метров с сечением 25 на 25 мм.
  • Деревянная доска ― на сиденье толщиной 30 мм, для спинки ― 25 мм. Длина рассчитывается по металлическому каркасу.
  • Крепёж ― болты с гайками ― 24 шт.

Лавочка из профильной трубы чертеж. Простая скамейка из профильной трубы своими руками

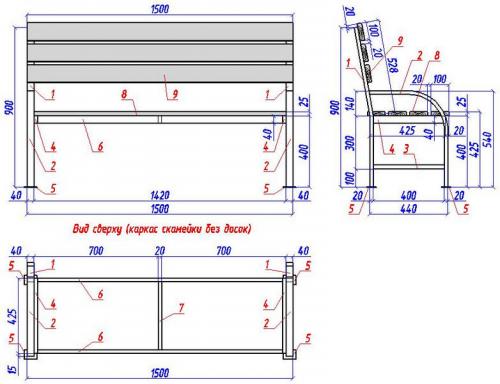

Каркас

  • Труба длиной 1,55 м на перекладину между опорами.
  • Гнутые отрезки 10 см, длиной (d) 78 см на спинку.
  • Пара прямых отрезков длиной 35 см на сиденье. Еще 2 штуки длиной 39 см для формирования передних опор и пара штук для усиления последних длиной 20 см.
  • Четыре пластины из металла 40 на 40 мм для производства подставки, устанавливающейся на опоры.
  • Пара гнутых планок 45 см длиной для крепления между собой опор.

Сиденье и спинка

Доска ― 3 шт. длиной 160 см, шириной 6 см и толщиной 3 см для дна сидения и три с аналогичными параметрами на спинку. Болты и гайки ― 24 шт.

Лавочка из профильной трубы чертеж. Простая скамейка из профильной трубы своими руками

Как сделать скамью без спинки

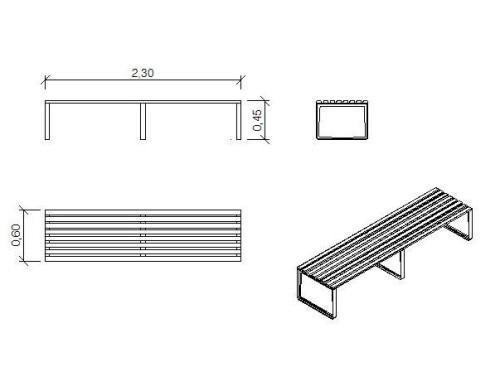

Скамья без спинки представляет собой конструкцию из опор в виде трех металлических прямоугольников, соединенных между собой двумя трубами, образующими сиденье. Ниже представлен чертеж лавочки из профильной трубы.

Лавочка из профильной трубы чертеж. Простая скамейка из профильной трубы своими руками

Детали лавочки

Для изготовления такой лавочки потребуется квадратная или прямоугольная профильная труба сечением 30х30 мм. Всего необходимо 11 метров трубы, из которых с помощью болгарки или ножовки по металлу нарезаются заготовки:

  • 2 отрезка по 2,3 метра (длинные части сиденья, скрепляющие опоры);
  • 6 отрезков по 0,6 метра (длинные части опор-прямоугольников);
  • 6 отрезков по 0,45 метра (коротки части опор-прямоугольников).

Из деревянных досок следует подготовить 8 деревянных брусков прямоугольной формы шириной по 6 см. Для соединения деревянных брусков с металлическим каркасом потребуются болты и гайки (24 штуки).

Крепежные болты следует выбирать с округлой сплющенной шляпкой, не оставляющей дефектов на одежде. Как вариант, болты могут быть утоплены в деревянное полотно, однако это делает древесину более уязвимой к воздействию влаги в местах крепежа.

Последовательность действий

Такая скамейка из трубы своими руками собирается достаточно просто: сначала необходимо сварить 3 металлических прямоугольника, а затем соединить их двумя направляющими, образующими раму сиденья. При этом следует помнить о том, что:

  1. Длинные отрезки прямоугольных опор будут размещаться горизонтально, а короткие — вертикально.
  2. Во время сварки отрезков следует контролировать углы опор: оны должны составлять 90 градусов.
  3. Длина лавочки, равно как и ширина, могут быть изменены. В случае увеличения длины скамейки потребуется увеличить количество опор.
  4. После сварки опор все швы на них зачищаются с помощью шлифмашины или напильника, а затем грунтуются.
  5. После соединения металлических опор, на каждой из них симметрично высверливаются по 8 дырок для прикрепления деревянных досок.
  6. Каркас лавочки покрывается антикоррозийной краской.
  7. Деревянные доски для сидений заранее лакируются или пропитываются морилкой.
  8. Деревянные рейки для сиденья могут быть заменены прямоугольными профильными трубами. В этом случае они просто привариваются к каркасу, а затем вся конструкция покрывается краской.

    В целях эстетичности железные рейки могут быть помещены в металлическую раму, которая скроет острые торцевые части. Для этого потребуется дополнительно 1,2 метра трубы. Такая скамейка может быть размещена автономно — в парке или в саду, однако в дождливую погоду ее рекомендуется укрывать пленкой или помещать под навес.
