Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

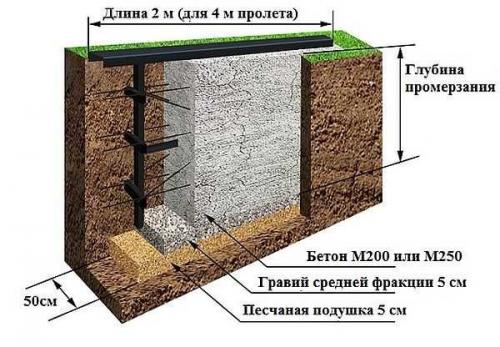

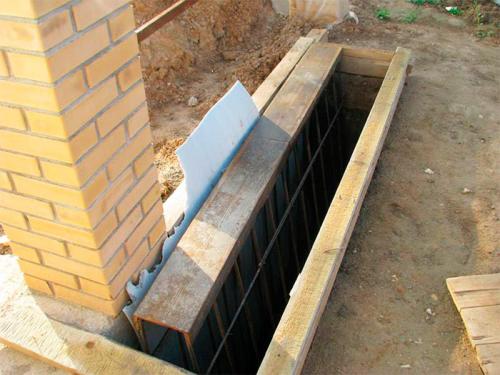

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного ), в верхней его части к арматуре приваривается швеллер  (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

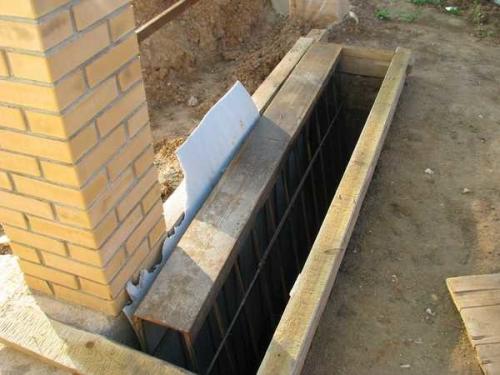

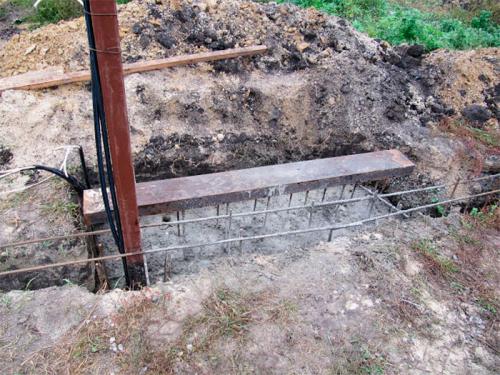

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

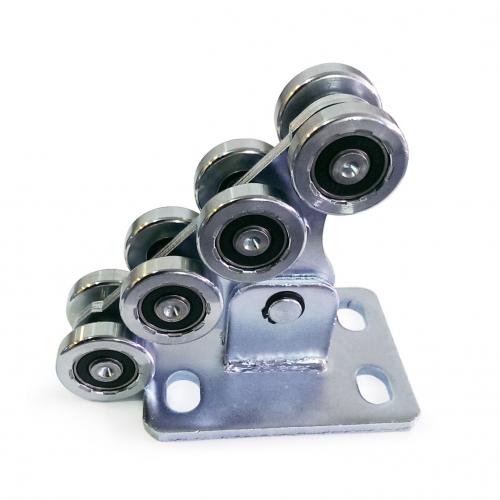

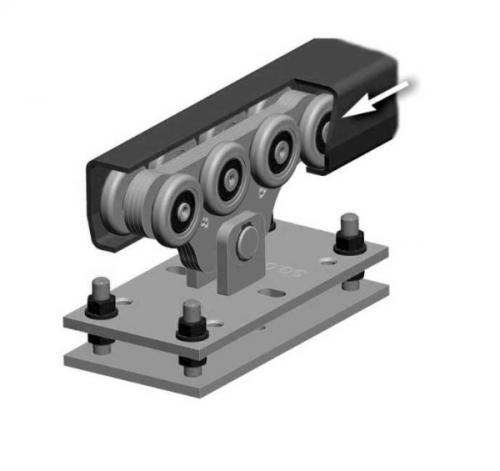

Установка роликовых опор

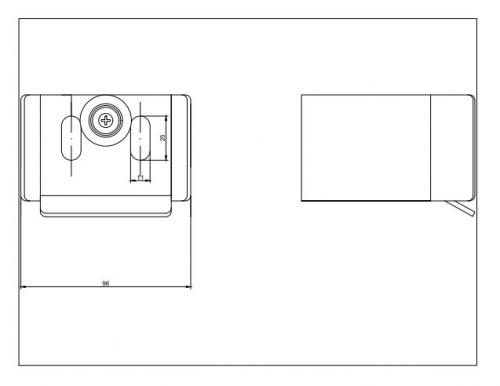

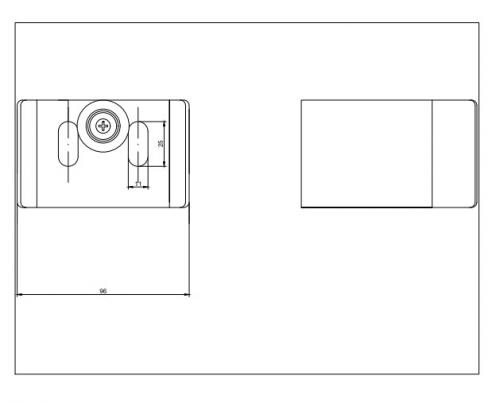

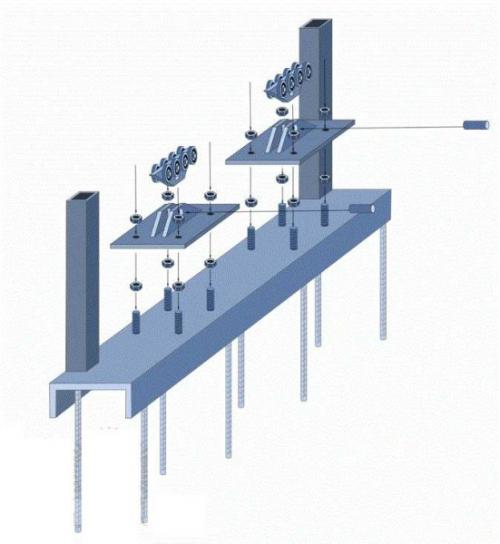

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение  — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

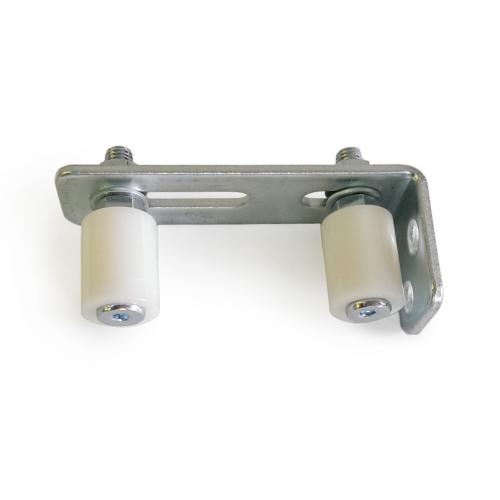

Пример крепления роликовых площадок

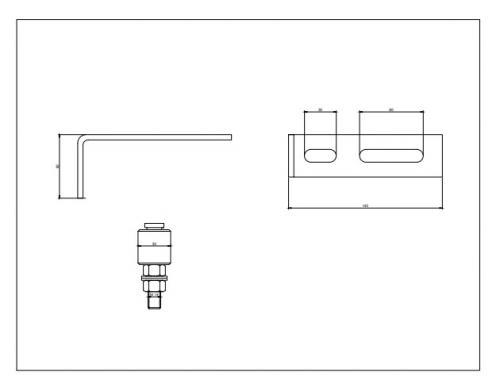

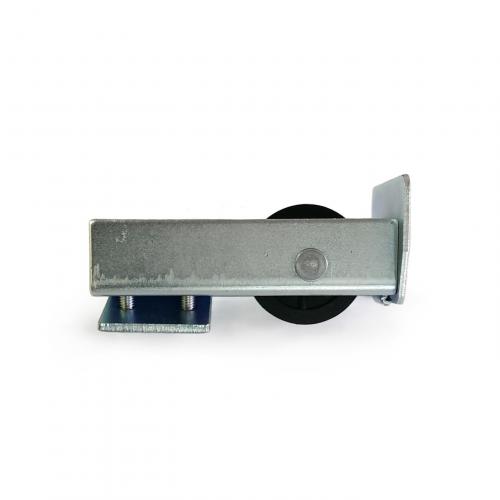

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество  ключевой момент, как и сбалансированная конструкция полотна.

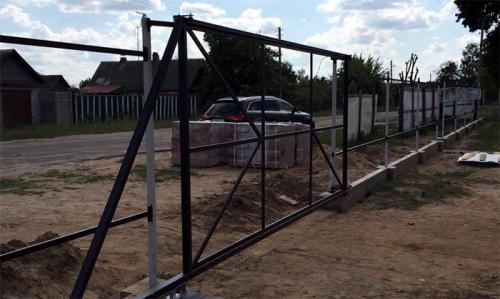

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Как сделать откатные ворота одному. Как сделать откатные ворота своими руками

Что потребуется для изготовления ворот своими руками?

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 - 20 м.

12. Труба 40*20 - 20 м.

13. Труба 60*60 - 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска - 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель - 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт - 1 баллончик.

Источник: https://gorizont-pro.ru/novosti/konsolnye-otkatnye-vorota-kak-sdelat-otkatnye-vorota-svoimi-rukami

Откатные ворота со средней балкой. Откатные ворота со средней

Консольные откатные ворота со средней балкой – популярное решение для оснащения въездного проема на частных и промышленных объектах.

Большеоткатных ворот на сайте нашего партнёра Ворота750.

.

Преимущества конструкции

• Полотно можно опустить ниже, чем в стандартных решениях – с нижней балкой, благодаря чему и зазор между створкой и поверхностью земли будет меньше.
• Сдвижные элементы находятся высоко над уровнем грунта, поэтому защищены от брызг, потоков грязи и воды, снега.
• Выдерживает до 50 тысяч циклов открывания/закрывания, то есть устройство будет служить несколько десятков лет.
• Вариативность управления – полотно приводится в движение при помощи рук либо автоматической системы.

Чтобы снизить затраты, можно изготовить откатные ворота со средней балкой своими руками.

Этапы работы

• Определение габаритов конструкции, для чего вымеряется ширина проема и умножается на 1,5.
• Подбор и приобретение материалов.
• Установка бетонных столбов.
• Изготовление несущего каркаса из профильной трубы, присоединение откатного направляющего.
• Выставление роликов на швеллере.
• Надевание на ролики направляющей вместе с полотном.
• Выставление ворот по уровню.
• Приваривание верхних роликов и монтаж концевого, нижнего и верхнего угла улавливателя.
• Установка автоматического привода.

Подсказку по выбору материала, составлению проекта и проведения монтажных работ можно получить на сайте компании «Сталь Монтаж». Здесь представлены чертежи откатных ворот со средней балкой, расчеты, советы и

Заказать готовый вариант конструкций с доставкой и установкой по Москве и области предлагает наша компания. В каталоге представлены модели конструкций с фото и описанием (вид, размеры, особенности). «Сталь Монтаж» – это не только доступные цены и сжатые сроки, но и гарантия на изделие и сервисное обслуживание. Чтобы купить товар, следует связаться с консультантом по телефону. Звоните по телефонам: ☎+7 (495) 642-40-61, ☎+7 (926) 376-40-03 ! Мы готовы рассмотреть любые предложения сотрудничества.

Откатные ворота 7 метров. Мы бесплатно доставим оборудование до склада любой транспортной компании в г.Москва. Услуги транспортной компании оплачиваются заказчиком в момент получения товара. Сроки, условия и стоимость доставки Вы можете узнать на сайтах транспортных компаний. Вы можете выбрать любую ТК в Москве, через которую Вы хотели бы осуществить доставку товара.

Комплектующие позволяют самостоятельно изготавливать конструкции откатных ворот для проема шириной не более 5 метров и весом до 500 кг., применяемых как в частном секторе, так и на промышленных объектах

Состав комплекта

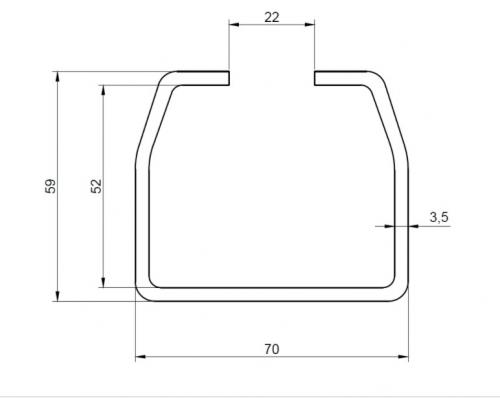

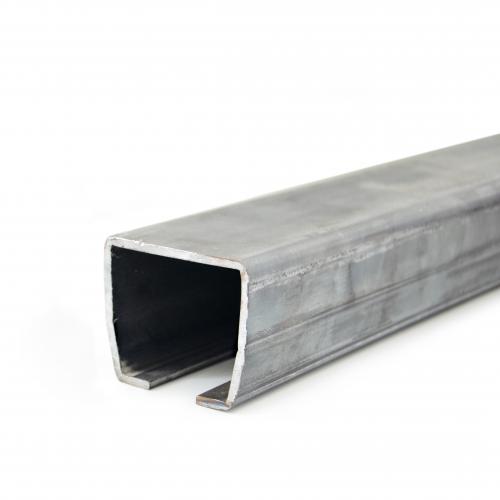

• Балка (чёрная) 7 метров (60*70*3,5 мм)

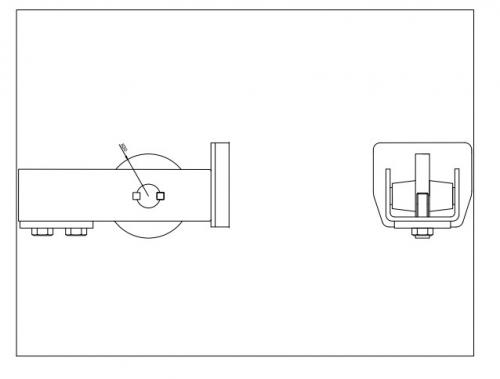

• ролик опорный-2 шт.

• ролик накатывающий- 1 шт.

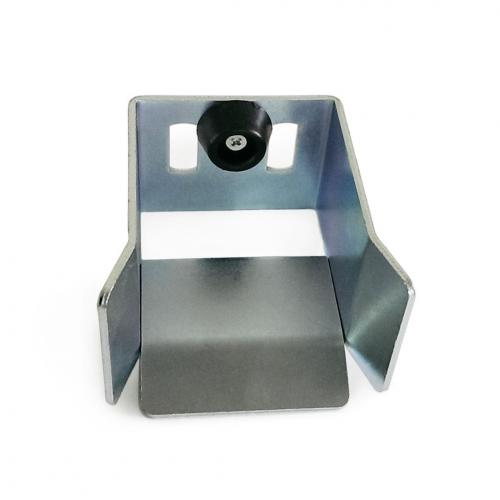

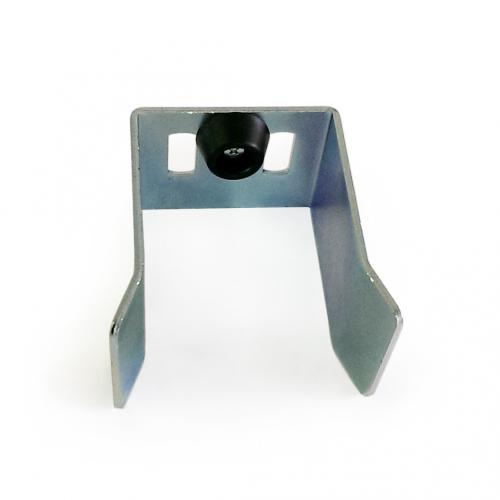

• верхняя и нижняя ловушки

• скоба от качения- 1 шт.

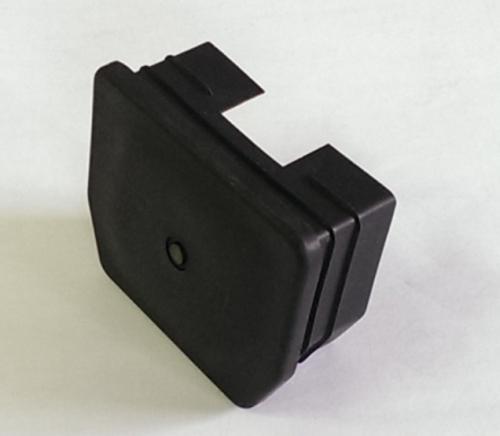

• заглушка-1 шт.

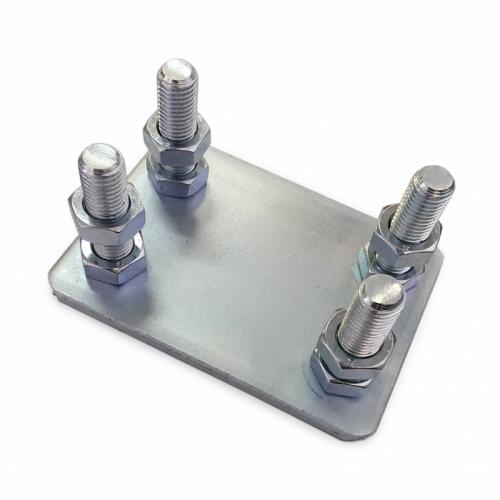

• Площадка регулировочная

2 шт.- 1300 рублей

Самовывоз

Вы можете забрать товар самостоятельно на складе, который находится по адресу:

Московская область г. Реутов ул. Парковая д.4

Доставка

Мы готовы доставить товар в удобное для Вас время: в рабочие и выходные дни с 09:00 до 23:00. Доставка по Москве 1500 рублей.

Доставка в Регионы

Мы бесплатно доставим оборудование до склада любой транспортной компании в г.Москва. Услуги транспортной компании оплачиваются заказчиком в момент получения товара.

Сроки, условия и стоимость доставки Вы можете узнать на сайтах транспортных компаний.

Вы можете выбрать любую ТК в Москве, через которую Вы хотели бы осуществить доставку товара.

Самовывоз

Вы можете забрать товар самостоятельно на складе, который находится по адресу:

Московская область г. Реутов ул. Парковая д.4

Доставка

Мы готовы доставить товар в удобное для Вас время: в рабочие и выходные дни с 09:00 до 23:00. Доставка по Москве 1500 рублей.

Доставка в Регионы

Мы бесплатно доставим оборудование до склада любой транспортной компании в г.Москва. Услуги транспортной компании оплачиваются заказчиком в момент получения товара.

Сроки, условия и стоимость доставки Вы можете узнать на сайтах транспортных компаний.

Вы можете выбрать любую ТК в Москве, через которую Вы хотели бы осуществить доставку товара.

Самовывоз

Вы можете забрать товар самостоятельно на складе, который находится по адресу:

Московская область г. Реутов ул. Парковая д.4

Доставка

Мы готовы доставить товар в удобное для Вас время: в рабочие и выходные дни с 09:00 до 23:00. Доставка по Москве 1500 рублей.

Доставка в Регионы

Мы бесплатно доставим оборудование до склада любой транспортной компании в г.Москва. Услуги транспортной компании оплачиваются заказчиком в момент получения товара.

Сроки, условия и стоимость доставки Вы можете узнать на сайтах транспортных компаний.

Вы можете выбрать любую ТК в Москве, через которую Вы хотели бы осуществить доставку товара.

Самовывоз

Вы можете забрать товар самостоятельно на складе, который находится по адресу:

Московская область г. Реутов ул. Парковая д.4

Доставка

Мы готовы доставить товар в удобное для Вас время: в рабочие и выходные дни с 09:00 до 23:00. Доставка по Москве 1500 рублей.

Доставка в Регионы

Мы бесплатно доставим оборудование до склада любой транспортной компании в г.Москва. Услуги транспортной компании оплачиваются заказчиком в момент получения товара.

Сроки, условия и стоимость доставки Вы можете узнать на сайтах транспортных компаний.

Вы можете выбрать любую ТК в Москве, через которую Вы хотели бы осуществить доставку товара.

Изготовление откатных ворот. Виды откатных ворот

Откатные ворота бывают разных конструкций, каждая из которых имеет свои преимущества и недостатки. Отметим их.

Подвесные откатные ворота

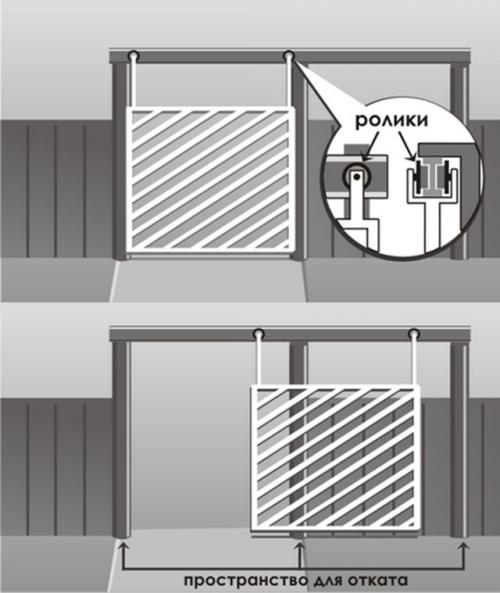

Эти ворота наиболее часто применялись на въездах предприятий и других охраняемых территорий. На значительной высоте, чтобы была возможность въезда грузового транспорта, монтировалась металлическая балка, а уже не не е при помощи роликовых тележек подвешивалось полотно ворот.

Подвесные ворота — надежные, но материалоемкие

Эта конструкция достаточно надежная , и до сих пор такие ворота, созданные более 50 лет назад, работают, но сейчас применяются мало в силу двух причин:

• Верхняя балка все же ограничивает габариты проема ворот.
• Такая конструкция очень материалоемкая и то, что было позволено во времена СС СР пр и тогдашних ценах на металл, сейчас просто недопустимо.

Откатные по рельсу ворота

Это самая простая конструкция откатных ворот и теоретически самая надежная . Полотно ворот, стоящее на роликах, ездит по специальному рельсу, находящемуся на поверхности. Ворота еще поддерживаются в одной верхней точке в том месте, куда ворота уезжают при открытии. Такие ворота лучше всего использовать там, где периодически и постоянно убирают территорию, что в российских условиях часто недостижимо. Обычный снегопад легко заблокирует работу таких ворот, причем заставить их снова работать бывает очень трудно.

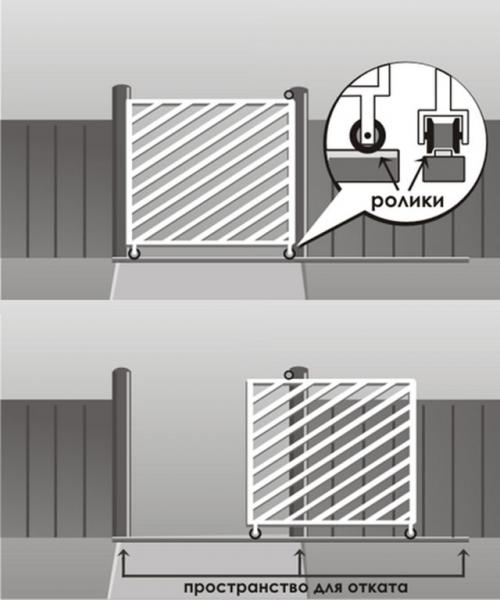

Откатные по рельсу ворота очень зависят от погодных условий

Весомым преимуществом таких ворот является то, что для открытия им требуется уехать за за бор ровно на ширину проема , а это в условиях дефицита пространства может явиться определяющим фактором для принятия решения в пользу такой конструкции.

Консольные откатные ворота

Для того чтобы ворота не имели ограничений габаритов сверху и не было контакта с наземным рельсом, были изобретены консольные откатные (сдвижные) ворота. Эта самая сложная конструкция ворот, но эти «жертвы» абсолютно оправданы. Полотно таких ворот не имеет контакта с поверхностью, а подвешено на консольных роликовых блоках при помощи направляющей балки. Чаще всего такая балка и роликовые блоки расположена в нижней части ворот.

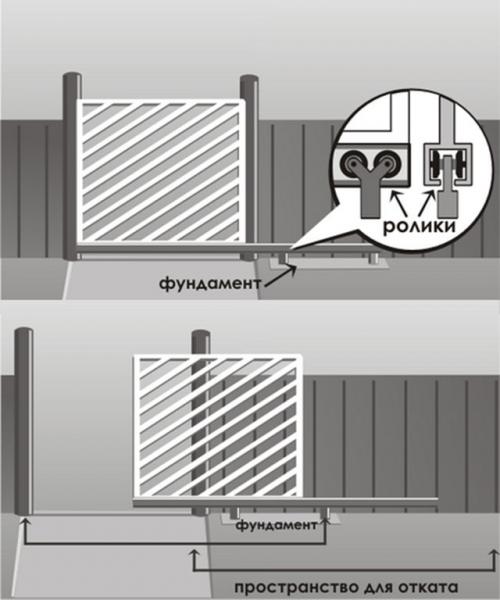

Откатные ворота с консолью снизу применяются чаще всего

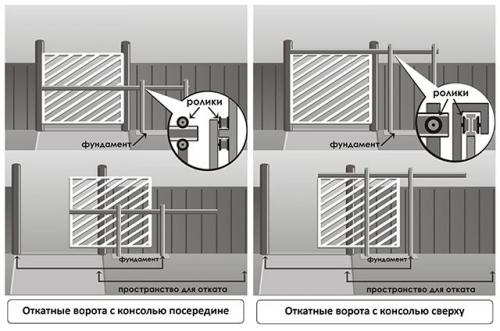

Бывают случаи, когда направляющая балка и роликовые блоки могут быть расположены в середине или даже сверху полотна ворот. Это может быть оправдано, когда консольные узлы можно подвесить на капитальную стену здания или имеются какие-либо строительные сооружения или конструкции, способные выдержать нагрузки от полотна ворот. В противном случае придется специально сооружать силовую конструкцию для ворот, что далеко не всегда выгодно.

Варианты откатных консольных ворот

Именно поэтому в большинстве случаев применяют консольные откатные ворота с нижним расположением несущей балки.

Источник: https://gorizont-pro.ru/novosti/konsolnye-otkatnye-vorota-kak-sdelat-otkatnye-vorota-svoimi-rukami

Откатные ворота. Разбираем в деталях, как собрать и установить откатные ворота

Сдвижная конструкция получила широкое применение и в частном, и в промышленном строительстве.

Из-за многофункциональности и других плюсов откатные ворота ставят на заборы и гаражи владельцы легкового, грузового транспорта. А тот, кто умеет работать со сварочным аппаратом, вполне может установить их сам.

Пользователи часто ищут

Важно правильно выполнить расчет фиксации этих опор с точностью до миллиметра, поскольку от этого зависит срок службы всего механизма.

Чтобы обеспечить свободное открытие ворот, опоры устанавливают как можно шире по отношению друг к другу.

У столба, который выступает ограничителем проезда, роликовую опору нужно уводить с внутренней стороны от него на 25 см по направлению отката створок. Если этого не сделать, накатной ролик, установленный позже, не даст воротам полностью открыться.

Закладка фундамента

Откатной механизм имеет внушительный вес, поэтому нуждается в надежном основании. Ниже мы поэтапно разберем, как сделать фундамент.

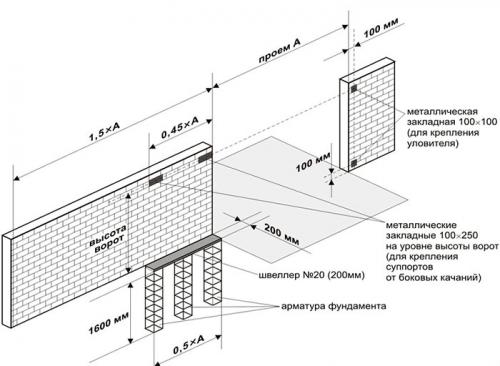

Разметка ямы

Чтобы вычислить периметр будущего фундамента, необходимо:

1. По стороне, где будут открываться ворота, добавить ½ ширины проезда. Это получится длина основания.
2. От ограждения в бок усадьбы по всей длине фундамента отступить 50 см. Получим размеры периметра.

В работе пригодятся рулетка, шнур и колышки.

Выемка грунта

По окончании разметки выкапывается грунт.

Глубина траншеи должна быть минимум на 20 см ниже уровня промерзания почвы в вашем регионе.

Чтобы в будущем сделать ворота автоматизированными, следует уже на этом этапе предусмотреть укладку кабеля под проезжей частью.

Изготовление закладной конструкции и притворного столба

Чтобы закладная вышла недорогой, подготовьте:

• арматуру диаметром 12 мм;
• швеллер шириной 12‒16 см, длиной равной фундаменту.

Изготовление выглядит так:

1. К швеллеру сваркой крепят куски арматуры.
2. Потом приваривают арматуру поперек, чтобы вышли связные элементы.

При дальнейшей автоматизации укладывают основу под привод. Из подручных средств подойдет швеллер длиной 50 см. По центру проделывают отверстие под вывод проводки.

Установка закладного элемента в яму

Проводится в таком порядке:

1. Арматурой к низу в траншею опускается закладная.
2. Крепеж выполняется таким способом, чтобы швеллер вплотную прилегал к столбу, был строго горизонтально и параллельно траектории движения отката ворот. Для проверки используется строительный уровень.
3. Следующий шаг ‒ расчет расстояния от дорожного покрытия до консоли. Этот показатель автоматически меняется, когда регулируется высота закладной.

Если закладная фиксируется на уровне с грунтом, с помощью регулировочных пластин получится увеличить зазор между консолью и покрытием, а уменьшить – нет.

Прокладка электропроводки (для автоматизации ворот)

Выполняется на этапе обустройства фундамента. Электрический кабель прячут в металлическую или пластиковую трубу диаметром от 25 мм. Кабель должен заходить внутрь свободно, чтобы не мешали изгибы, швы. Чтобы влага не попала внутрь трубы, края герметизируют.

Глубина укладки зависит от рельефа местности.

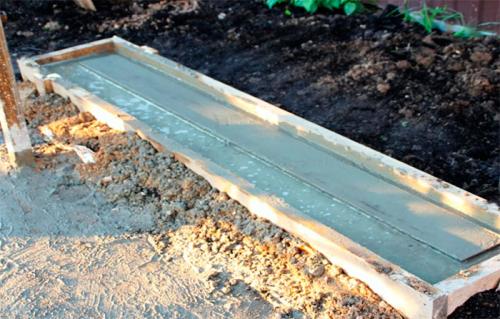

Бетонирование ямы

Замес раствора рекомендуется проводить из смеси марки М200‒М250, или смешать с песком портландцемент М400.

Заливка выполняется после окончательной фиксации закладной, проверки горизонтальности положения уровнем.

Раствор не должен покрыть верх закладной. Время полного застывания бетона ‒ до 1 недели.

Сборка и сварка каркаса

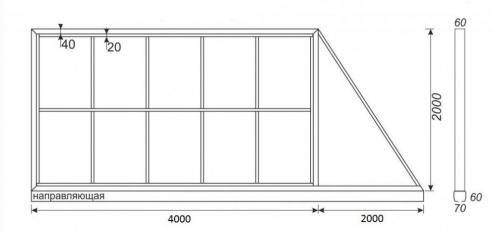

Размеры ворот на проем 4 метра: 6000х2000 мм.
