Скамейки и лавки считаются привычным атрибутом на всех приусадебных участках, в парках, скверах и просто около коммерческих и государственных учреждений. Они могут иметь дополнительные элементы декора из кованных или литых деталей, которые устанавливаются в различных местах конструкции. Скамейки, сделанные собственными руками, не имеют повторений. Эти полностью эксклюзивные изделия радуют не только мастера, но и всех окружающих. Всего различают две большие группы скамеек из профильной трубы.
Таблица 1. Типы конструкции скамеек.
| Вид скамейки | Краткое описание конструкционных особенностей |
|---|---|
Без спинки | Самые простые изделия, для изготовления требуется всего несколько часов. Используются для кратковременного отдыха, чаще всего такие конструкции устанавливаются в местах пребывания большого количества людей. Длина не регламентируется, ширина должна учитывать анатомические особенности строения тела отдыхающих. |

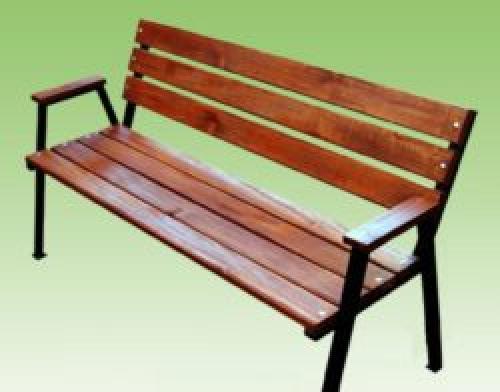

Со спинкой | Самая приспособленная для полноценного отдыха конструкция, снимает нагрузку с опорно-двигательного аппарата. Часто имеет удобные подлокотники, что еще больше повышает комфортность. Такие изделия очень часто используются в специальных зонах отдыха и полного расслабления. Каркас из профильных труб украшается коваными или иными элементами. |
Начинать рекомендуется с более простых моделей, и только после приобретения необходимых навыков приступать к сложным конструкциям. Имейте в виду, что ничто не будет лишним, найдется применение для любой скамейки, и простые, и сложные обязательно найдут свое расположение на вашем приусадебном участке.
Лавочка из проф трубы чертеж. Скамейки из профильной трубы своими руками: технология, фото
Как сделать лавочку своими руками: пошаговая инструкция изготовления скамейки
Для комфортного отдыха на приусадебном участке без скамейки не обойтись. Раньше их делали преимущественно из дерева, которое не отличается долголетием. Чтобы не заниматься ежегодным ремонтом предпочтение лучше отдавать лавочкам из профильной трубы.
Виды скамеек
Конструкцию скамейки сварной выбирают в зависимости от назначения:
- Для непродолжительного отдыха делают лавочки без спинки. Ограничений по длине нет, размер ширины выбирают с учетом анатомических особенностей отдыхающих людей. Для сборки конструкции достаточно нескольких часов.
- На лавочках со спинкой условия для отдыха лучше, так как снимается нагрузка с позвоночника. Для улучшения комфортности конструкцию делают с подлокотниками. Их устанавливают в местах, отведенных для длительного отдыха.
Выбор материалов для изготовления
Для сборки каркаса лавочки потребуется профильная труба квадратного или прямоугольного сечения. Прочность марок из низколегированных и углеродистых сталей выше. Цена профильных труб напрямую зависит от толщины стенок. Однако при выборе следует учитывать, что для сварки тонкого металла нужен опыт. Независимо от конструкции и размера скамейки для сборки достаточно трубы сечением 40×20 мм со стенкой 2 мм. Лавочка с таким каркасом прослужит до 15 лет без капитального ремонта.
- краской, лаком или иным покрытием;
- грунтовкой;
- антикоррозийным составом;
- молотковой эмалью;
- досками из сосны для сиденья и спинки толщиной 20 — 30 мм;
- саморезами, болтами с гайками и шайбами;
- антисептиком для обработки досок.
Лавочка с таким каркасом прослужит до 15 лет без капитального ремонта.
Чертеж и требования, предъявляемые к лавочкам
Для точного определения количества материалов перед началом работы составляют чертеж с учетом требований:
- скамейка должна быть удобной для отдыха, поэтому желательно наличие спинки;
- конструкция должна быть достаточно прочной, чтобы сиденье не прогибалось под весом сидящих людей;
- материал должен быть стоек к атмосферным воздействиям.
Чтобы избежать ошибок во время сборки, чертеж делают в трех проекциях. Конструкции скамеек из профильной трубы могут быть традиционными или разрабатываются самостоятельно. На стадии проектирования определяют способ крепления деревянных или пластиковых элементов сиденья и спинки. В зависимости от конструкции соединение металлических деталей выполняется под разными углами, которые нужно указать на чертеже.
Жестких требований по размерам нет, но при разработке проекта руководствуются следующими рекомендациями:
- для обеспечения надежной устойчивости ширину опорной части выбирают в пределах 0,45 — 0,65 м;
- спинка будет комфортной при высоте 0,5 — 0,55 м с углом наклона 15 — 20⁰;
- расстояние от основания лавочки до сиденья выбирают 0,4 — 0,5 м, чтобы ноги сидящего человека доставали до земли.
Чтобы избежать ошибок во время сборки, чертеж делают в трех проекциях.
Простая скамейка без спинки своими руками
Небольшая лавочка из профильной трубы традиционной формы собирается из двух прямоугольных опор, соединенных двумя горизонтальными поперечинами. Сверху крепятся деревянные планки для сидения. На длинных конструкциях количество опор увеличивается. Сваривание скамейки из металла своими руками выполняют в следующей последовательности:
- профильные трубы размечают по размерам на чертеже;
- болгаркой или ножовкой по металлу нарезают заготовки с соблюдением необходимых углов (для опор 45⁰);
- на сварочном столе или ровной поверхности из подготовленных деталей складывают опору, проверяют соответствие размеров;
- скрепляют заготовки между собой прихватками;
- угольником или замером диагоналей проверяют углы между деталями прямоугольника;
- если все в порядке стыки обваривают сплошными швами;
- аналогично собирают вторую опору;
- к готовым прямоугольникам приваривают обе перекладины;
- со швов сбивают шлак, затем зачищают шлифовальной машинкой;
- подготовленные доски нарезают по размеру каркаса, кромки закругляют;
- на опорах намечают места под болты или саморезы для крепления элементов сидения;
- после просверливания отверстий края очищают от заусениц;
- доски пропитывают антисептиком, после просушки красят или наносят лак;
- поверхности профильных труб зачищают наждачной бумагой, обрабатывают антикоррозийным составом, затем каркас покрывают грунтовкой, после высыхания красят эмалью;
- закрепляют доски.
Скамейка со спинкой своими руками чертежи. Простая садовая скамейка

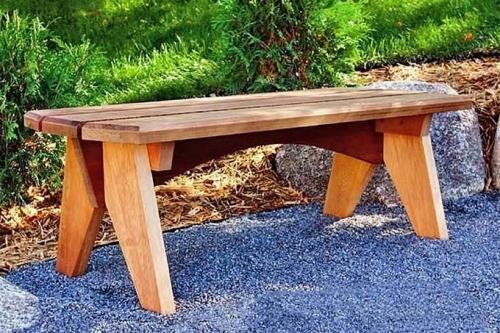

Эта деревянная скамья изначально спроектирована для использования на открытом воздухе, но при желании она будет отлично смотреться и внутри вашего дома. Для ее изготовления не потребуются феноменальные столярные навыки и сложный инструмент. Раскрой и сборка деталей своими руками займут до полудня, еще пару часов уйдет на отделку изделия.
В основе конструкции лежат простые столярные соединения «нахлестка в кромку» и шурупные стяжки. Вам не нужно будет работать с клеем, вырезать сложные шипы и гнезда. При этом все узлы прочные и хорошо держат нагрузки, за счет чего скамейка максимально надежна в эксплуатации. Благодаря небольшому весу ее легко переносить, что в очередной раз доказывает ее незаменимость для сада и дачи.

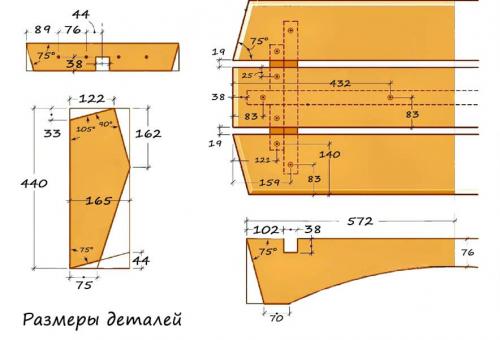

Чертеж деталей скамейки с размерами
Открыть чертеж в большом размере
Габаритные размеры деталей, мм :
- элемент ножки (4 шт.) – 38х165х440;
- проножка (1 шт.) – 38х178х1143;
- поперечина (2 шт.) – 38х76х419;
- планки сиденья (3 шт.) – 38х 165х 1219.
Изготовление ножек
По указанным в схеме размерам выпилите элементы ножек (4 шт.). Точность распилов здесь имеет решающее значение, в противном случае могут возникнуть проблемы со сборкой конструкции или ее устойчивостью. Для оптимизации рабочего процесса элементы боковин можно изготавливать серийно: укладывать доски пачкой и распиливать их за один проход.
Изготовление поперечин и проножки
Придерживаясь размеров в чертеже, изготовьте две поперечины. В кромке каждой из них выпилите паз для соединения с проножкой. На пильном столе сделайте серию разрезов, уберите отходную часть и аккуратно зачистите готовый паз (фото 3).
Аналогичным образом подготовьте пазы на проножке. Они должны быть хорошо подогнанными и плотно смыкаться с пазами поперечин. Соединение «нахлестка в кромку» обеспечит прочную поперечную связь элементов и позволит садовой скамейке выдерживать большие нагрузки.
Используя электролобзик, сделайте на проножке криволинейный вырез. Для его точной и симметричной разметки используйте гибкую деревянную рейку, зафиксированную по краям струбцинами, и вбитый по центру гвоздь, как показано на фото 4.
Для стяжки основания используйте шурупы или саморезы. Если вы изготавливаете скамейку из твердых пород древесины, под крепеж лучше сверлить направляющие отверстия.
Изготовление и установка сиденья
Вырежьте планки сиденья по указанным в чертеже размерам и просверлите отверстия для крепежа. Конусной фрезой снимите фаски на кромках деталей. При помощи саморезов закрепите планки на основании, располагая их с промежутками в 19 мм. Сгладьте все открытые острые кромки наждачной бумагой.
Закройте углубления саморезов деревянными заглушками
Влага, собирающаяся в углублениях крепежа, в значительной мере ускоряет разрушение древесины. Простое и эффективное решение в виде деревянных пробок-заглушек не только продлит эксплуатационный ресурс вашей уличной скамейки, но добавит привлекательности деревянному сиденью.
При помощи пробочного сверла высверлите из оставшихся обрезков 16 деревянных заглушек. Обратите внимание, чтобы цвет и текстура пробок совпадали с планками сиденья. Вклейте заглушки в предварительно расцекованные отверстия, используя клейD3 или D4. Дайте клею полностью высохнуть, после чего срежьте выступающие части пробок и отшлифуйте их вровень с поверхностью. В результате металлические головки крепежа окажутся надежно изолированными от внешних воздействий.
