Скамейка из профиля своими руками

Металлические лавочки выглядят очень стильно и стоят недешево. Но если у вас есть сварка, то это не проблема, посмотрите пример, как сделать скамейку из профиля своими руками. Это можно назвать бюджетным вариантом, по крайней мере, по сравнению с готовыми изделиями.

Для изготовления скамейки вам понадобится 3 метра металлического профиля 25 х 25 мм и деревянные бруски 150 х 150 мм. В данном случае исходным материалом был деревянный брус длиной 6 метров, который надо будет разрезать на 5 заготовок.

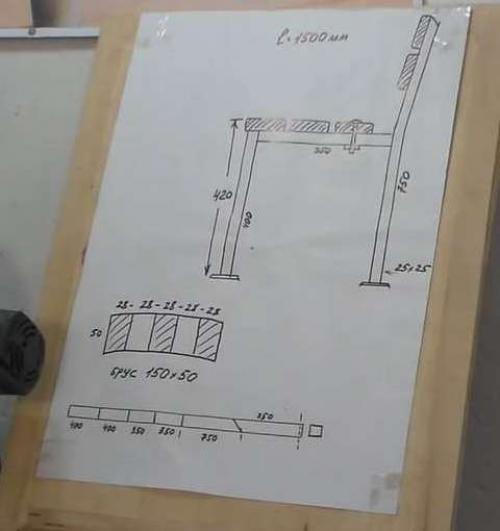

Процесс изготовления показан на пошаговых фото. Справа на фото чертеж скамейки из профиля с размерами и распиловкой.

Основные моменты .

Длина скамейки 150 см . Брус распиливаете на заготовки по размерам, как показано на чертеже. Бока надо подогнать под 90 градусов, потому что брус после высыхания принимает полукруглую форму . Бруски потом надо склеить, получится заготовка 95 по ширине, затем прогнать через рейсмус, торцовочную пилу. После этого сделать на фрезере полукруги, отшлифовать, два раза покрыть масляным лаком.
Разрежьте металлические части, для этого здесь использовалось специальное приспособление для болгарки, вы его можете видеть на фото. Зажмите их, придав нужную форму, и приварите. На ножке будет прорезь и изгиб, чтобы спинка была под углом. После этого отшлифуйте швы и покрасьте молотковой эмалью. Еще нужно будет сделать 3 отверстия в перемычку и 2 в спинку.
Когда все готово, соберите скамейку. Доски прикрутите болтами М8.
Вот вроде и все, это если коротко. Все это очень наглядно можно посмотреть на видио, которое есть на сайте.

Скамейка из профиля размеры. Скамейки из профильной трубы своими руками: технология, фото

Как сделать лавочку своими руками: пошаговая инструкция изготовления скамейки

Для комфортного отдыха на приусадебном участке без скамейки не обойтись. Раньше их делали преимущественно из дерева, которое не отличается долголетием. Чтобы не заниматься ежегодным ремонтом предпочтение лучше отдавать лавочкам из профильной трубы.

Виды скамеек

Конструкцию скамейки сварной выбирают в зависимости от назначения:

Для непродолжительного отдыха делают лавочки без спинки. Ограничений по длине нет, размер ширины выбирают с учетом анатомических особенностей отдыхающих людей. Для сборки конструкции достаточно нескольких часов.
На лавочках со спинкой условия для отдыха лучше, так как снимается нагрузка с позвоночника. Для улучшения комфортности конструкцию делают с подлокотниками. Их устанавливают в местах, отведенных для длительного отдыха.

Выбор материалов для изготовления

Для сборки каркаса лавочки потребуется профильная труба квадратного или прямоугольного сечения. Прочность марок из низколегированных и углеродистых сталей выше. Цена профильных труб напрямую зависит от толщины стенок. Однако при выборе следует учитывать, что для сварки тонкого металла нужен опыт. Независимо от конструкции и размера скамейки для сборки достаточно трубы сечением 40×20 мм со стенкой 2 мм. Лавочка с таким каркасом прослужит до 15 лет без капитального ремонта.

краской, лаком или иным покрытием;
грунтовкой;
антикоррозийным составом;
молотковой эмалью;
досками из сосны для сиденья и спинки толщиной 20 — 30 мм;
саморезами, болтами с гайками и шайбами;
антисептиком для обработки досок.

Лавочка с таким каркасом прослужит до 15 лет без капитального ремонта.

Чертеж и требования, предъявляемые к лавочкам

Для точного определения количества материалов перед началом работы составляют чертеж с учетом требований:

скамейка должна быть удобной для отдыха, поэтому желательно наличие спинки;
конструкция должна быть достаточно прочной, чтобы сиденье не прогибалось под весом сидящих людей;
материал должен быть стоек к атмосферным воздействиям.

Чтобы избежать ошибок во время сборки, чертеж делают в трех проекциях. Конструкции скамеек из профильной трубы могут быть традиционными или разрабатываются самостоятельно. На стадии проектирования определяют способ крепления деревянных или пластиковых элементов сиденья и спинки. В зависимости от конструкции соединение металлических деталей выполняется под разными углами, которые нужно указать на чертеже.

Жестких требований по размерам нет, но при разработке проекта руководствуются следующими рекомендациями:

для обеспечения надежной устойчивости ширину опорной части выбирают в пределах 0,45 — 0,65 м;
спинка будет комфортной при высоте 0,5 — 0,55 м с углом наклона 15 — 20⁰;
расстояние от основания лавочки до сиденья выбирают 0,4 — 0,5 м, чтобы ноги сидящего человека доставали до земли.

Чтобы избежать ошибок во время сборки, чертеж делают в трех проекциях.

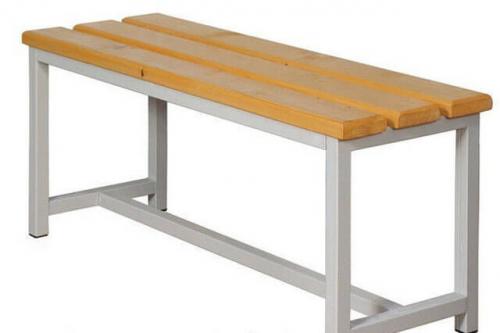

Простая скамейка без спинки своими руками

Небольшая лавочка из профильной трубы традиционной формы собирается из двух прямоугольных опор, соединенных двумя горизонтальными поперечинами. Сверху крепятся деревянные планки для сидения. На длинных конструкциях количество опор увеличивается. Сваривание скамейки из металла своими руками выполняют в следующей последовательности:

профильные трубы размечают по размерам на чертеже;
болгаркой или ножовкой по металлу нарезают заготовки с соблюдением необходимых углов (для опор 45⁰);
на сварочном столе или ровной поверхности из подготовленных деталей складывают опору, проверяют соответствие размеров;
скрепляют заготовки между собой прихватками;
угольником или замером диагоналей проверяют углы между деталями прямоугольника;
если все в порядке стыки обваривают сплошными швами;
аналогично собирают вторую опору;
к готовым прямоугольникам приваривают обе перекладины;
со швов сбивают шлак, затем зачищают шлифовальной машинкой;
подготовленные доски нарезают по размеру каркаса, кромки закругляют;
на опорах намечают места под болты или саморезы для крепления элементов сидения;
после просверливания отверстий края очищают от заусениц;
доски пропитывают антисептиком, после просушки красят или наносят лак;
поверхности профильных труб зачищают наждачной бумагой, обрабатывают антикоррозийным составом, затем каркас покрывают грунтовкой, после высыхания красят эмалью;
закрепляют доски.

Скамейка из профиля своими руками. Сборка лавочки без спинки

Своими руками скамейка из профильной трубы без спинки собирается довольно просто. Первым делом потребуется сварить между собой опоры, далее таким же способом к ним крепится пара направляющих. Иногда в их качестве используют не стальные трубы, а дюралюминиевые: в таком случае их фиксация осуществляется болтами, так как сварку этот материал не выдерживает.

При этом следует вооружится следующими рекомендациями:

Любая прямоугольная опора должна короткой своей частью смотреть в вертикальном направлении, а длиной – в горизонтальном.
Во время сварочных работ нужно осуществлять постоянный контроль за углами опор: они не должны отклонятся от показателя в 90 градусов.
Нередко в результате сборки происходит увеличение параметров как длины, так и высоты, чем те, что содержат чертежи скамейки из профильной трубы. Если будет происходить удлинение, то потребуется изготовление дополнительной опоры.
После сварочных работ проводится тщательная зачистка всех швов шлифмашиной, с последующей их грунтовкой.
После изготовления каркаса, трубы обрамления оснащают серией отверстий в количестве 8 штук: это даст возможность закрепить к ним деревянные брусья.
Для защиты металлических частей изделия от коррозии их необходимо покрасить надежной краской по металлу.
Древесину для сидений перед использованием следует пропитать при помощи морилки, или вскрыть лаком.
Оформление сидений досками происходит после всех вышеперечисленных операций.

Источник: https://interior.ru-best.com/interer-dlya-kvartiry/skameyka-iz-profilya-svoimi-rukami-lavochka-iz-profilnoy-truby-svoimi-rukami

Скамейка из профиля чертежи. Описание и размеры

Простейшая металлическая лавочка для дачи представляет собой две опоры и сиденье. Для большего комфорта отдыхающих предусматривается спинка.

Тематический материал :

Скамейки из дерева своими руками
Мебель своими руками для сада

Скамейки, изготовленные из железа без использования других материалов (древесины, пластика и др.) относятся к категории антивандальных.

Однако устанавливать такую мебель во дворе дома нерационально. Ведь у металла в десятки раз большая теплопроводность, сидеть на нем неудобно и даже вредно для здоровья. Поэтому дачную скамейку лучше строить по формуле: металлический каркас + деревянное сиденье со спинкой.

Схема скамейки из профильной трубы сечением 25х30 мм и деревянного бруса 60х30 мм.

Размеры лавочки подбирают индивидуально. Но есть несколько правил, которые желательно учитывать:

Длина скамейки определяется из расчета 0,6 м на одного человека.
Ширина – минимум 30 см.
Высота спинки – от 30 см.
Угол между сиденьем и спинкой – от 105° до 120°.
Высота скамьи определяется по длине большеберцовой кости (до подколенной ямки). Обычно это 38-45 см.

Если лавочка выше 45 см, то ноги свисают, когда ниже 30 см – колени согнуты под острым углом, что затрудняет кровообращение и проявляется в виде дискомфортного ощущения затекших ног. Еще один нюанс, требующий внимания при проектировании, взаимное расположение спинки и сиденья. Если угол между ними приближается к прямому, то сидеть придется, как будто проглочен лом. С физиологической точки зрения, это полезно для позвоночника… Но неудобно.

Скамейка из профиля своими руками со спинкой чертежи. Как сделать лавку или скамейку за пару часов из профтрубы

Изготовление лавочки для дачи своими руками – процесс простой и увлекательный. Нужно только творчески подойти к работе и запастись необходимыми инструментами.

Выбор модели

Скамейку для дачи хозяин должен сделать самостоятельно. Хорошо подключить к этому процессу сына. На таком примере он получит представления о работе с металлом и древесиной.

Пользователи часто ищут :

Деревянная скамейка
Скамейка из металла
Подвесное шарообразное кресло (кокон)

Из множества моделей лавочек лучше выбрать такую, которая не предусматривает использования сварочного аппарата. И причин тому несколько:

агрегат есть далеко не у каждого мастера;
работа со сваркой требует определенных навыков;
подключение питания к аппарату не всегда представляется возможным.

Предлагаем обратить внимание на простую модель скамьи без спинки из профильной трубы квадратного сечения. Для изготовления потребуется полтора-два часа и общедоступные инструменты. И что немаловажно, такую работу под силу выполнить даже неподготовленному человеку и без чертежа.

Фото: гардеробная лавочка из профтрубы (также подойдет в прихожую)

Фото: скамейка с закругленными углами

Вместо сварки можно использовать резьбовые соединения. Это уменьшит жесткость, но даст возможность разобрать скамейку.

Фото: садовый вариант с подлокотниками

Модель скамейки нарисованная в автокаде

Фото: парковая скамейка с крышей из поликарбоната

Фото. проект садовой мебели – 2 лавки со столом

Складной вариант скамейки

Стильная модульная скамейка

Эскиз скамейки с размерами, выполненный от руки.

3D модуль антивандальной парковой (уличной) скамейки

Требуемые материалы и инструменты

Несмотря на то что профильная труба достаточно прочная, для удобства работы необходимо приобретать материал с толщиной стенки 3-4 мм. Итак, для производства лавки потребуется:

профильная труба квадратного сечения – 3 отреза по 1,8 м;
уголок металлический с шириной полки 25-30 мм – 2 шт. по 2 м;
доска обрезная толщиной 20 мм, шириной 15 см – 3 шт. по 2 м (можно использовать деревянный штакетник шириной 50 мм, шириной 20 мм);
болгарка с отрезным диском;
стусло;
молоток;
дрель;
сверло по металлу Ø 6 мм;
сверло по металлу Ø 5 мм;
саморез по металлу Ø 6 мм – 12 шт;
винт с потайной головкой Ø 6 мм и длиной 70 мм – 9 шт;
сверло по дереву Ø 6 мм;
зенковка;
Инструмент для зенковки
кузбасслак – 0,5 л;
морилка;
лак по древесине для наружных работ;
кисть;
растворитель 646.

Ниже приводим пояснения по списку.

Профильная труба нужна шириной 40 мм и обязательно с прямоугольными гранями. При покупке попросите отрезать заготовки необходимой длины. Зенковка нужна, чтобы подготовить посадочные места под винты с потайными головками, но можно обойтись и без нее, если выбирать фаску сверлом большего диаметра. Только работать с ним придется очень аккуратно. При отсутствии морилки используют крепкий раствор марганцовки.

Изготовление каркаса

Длина будущей скамейки – 2 м, высота – 45 см. Сначала изготавливают 3 опоры. Для этого заготовки из профильной трубы размечают и распиливают. Сделать это правильно поможет приведенный ниже чертеж.

Схема разметки распилов на профильной трубе

Обратите внимание, углы А и А₁– прямые; А₀и А₂– 45⁰, расстояние между вершинами А – 45 см. Тщательно выдерживайте все размеры.

Для разметки таких углов удобно пользоваться стуслом.

Размеченную профтрубу кроят при помощи болгарки. Линия распила проходит по трем сторонам трубы.

Работая с электроинструментом, соблюдайте меры безопасности! Особенно следите за тем, чтобы не задеть четвертую грань будущей опоры.

Согнуть подготовленную профильную трубу можно при помощи трубогиба.

Тематический материал :

Как сделать кресло-качалку из фанеры
Мебель для сада своими руками
Cадовая мебель из ротанга

Три готовых опоры для лавочки представляют собой квадраты со стороной 45 см.

Следующий шаг – соединение опор в одну связку при помощи уголков. Делают это в том месте, где соединяются разные концы профтрубы. В каждой полке уголка сверлятся парные отверстия Ø 5 мм. Первая и третья пары – на расстоянии 20 мм от края уголка, а вторая – строго посредине. Таким образом подготавливают 2 уголка.

Приставив к ним опоры лавочки, сквозь отверстия размечают места в профтрубе. Затем этим же сверлом делают дырки в каждой опоре. Теперь с помощью саморезов элементы соединяют.

Получившаяся конструкция не обладает достаточной прочностью, поэтому обращайтесь с ней аккуратно.

Обработка досок

В зависимости от качества сырья проводят подготовку пиломатериала. Сначала с помощью наждачной бумаги делают скругление углов. Только выполнять этот этап нужно без фанатизма, радиус округления – 1-2 мм. Величину скругления специальным инструментом не измеряют, а просто проверяют руками на ощупь.

Скамейка из профиля 20х40. Скамья со спинкой из профильной трубы

Скамья со спинкой из профильной трубы

(схемы, чертежи)

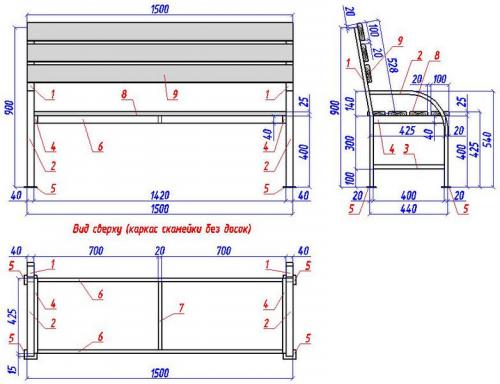

Скамейка простой формы с металлическим каркасом из профильной трубы длиной 1,5 м.

В качестве основного материала применяется труба прямоугольного сечения 40х20 мм, с толщиной стенки 1,5 мм. Для сидения и спинки используется сосновая доска толщиной 25 мм и шириной 100 мм (см. чертеж ниже).

На первом этапе изготовления скамьи производим раскрой профильной трубы на заготовки нужной длины в соответствии с ниже предоставленной спецификацией.

№ поз.	Наименование	Кол-во, шт.	Длина ед., мм	Длина общая, мм	Вес ед., кг	Вес общий, кг
Итого:	8355 мм		11,37 кг

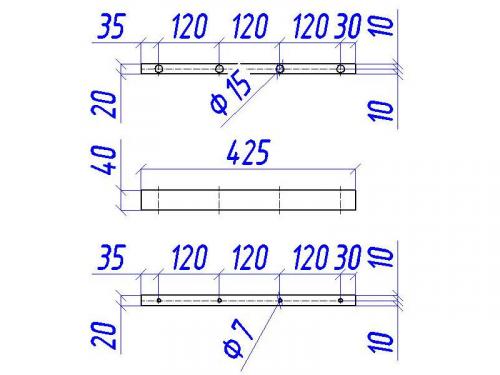

Детали позиций №1, №2 и №4 являются основными элементами конструкции и в отличие от поз. №3…7, которые уже готовы для дальнейшей сборки каркаса, подвергаются дополнительной обработке. Детали поз. №1 одновременно служат задними ножками скамейки и основой для крепления спинки. Согласно эскиза на эти детали, заготовку необходимо загнуть под углом 10 градусов, на расстоянии 400 мм от низа. Аналогично по эскизу готовим детали №2, которые служат подлокотниками и передними ножкам. Гиб заготовки, производим в вальцах с заданным радиусом гиба 210 мм и углом 90 градусов. Для создания плотного примыкания подлокотника со спинкой, на деталях №2 делаем скос торца трубы примерно на 4 мм.

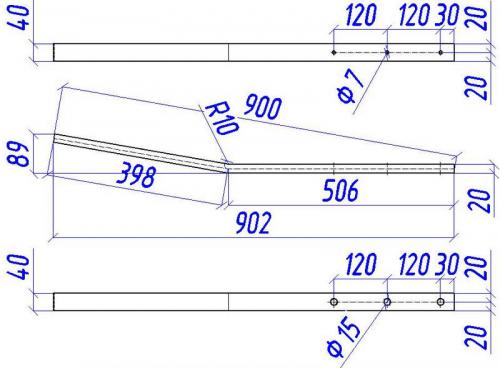

Деталь поз. №1

Деталь поз. №2

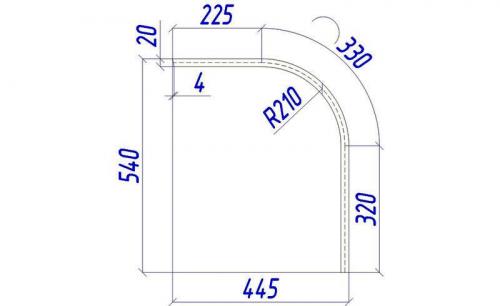

Деталь поз. №4

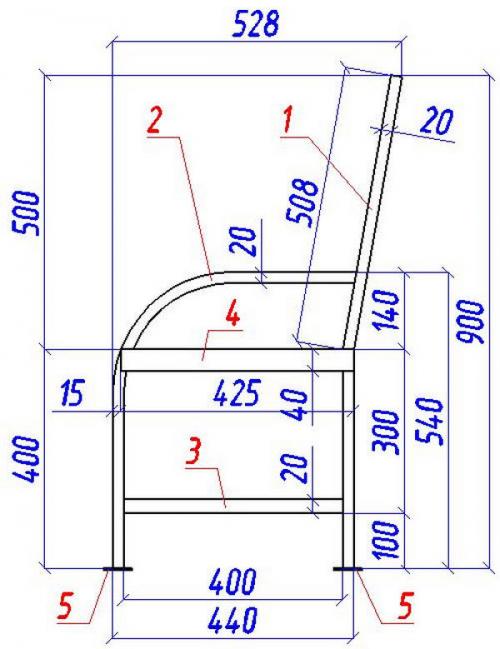

Следующим этапом приступаем непосредственно к сборке скамейки, сборку ведем на прихватках при помощи сварочного аппарата. Сначала собираем боковые стенки. Стыкуем вместе детали №1 и №2 (см. чертеж) следя за тем, чтобы низ ножек находился в одной плоскости. Для того чтобы ножки скамейки не разъезжались от нагрузки во время эксплуатации, по низу на высоте 100 мм, устанавливаем перемычки (дет. поз. №3). Далее на высоте 400 мм от пола, прикрепляем к ножкам, широкой стороной, детали основания сидения позиция №4 (на противоположных стенках эти детали располагаются зеркально). Для предотвращения проваливания скамьи в грунт, при использовании ее на улице, необходимо приварить к ножкам пятаки из листовой стали толщиной 3…4 мм (поз. №5). В противном случае, если ее использование предполагается на твердой поверхности, заменяем пятаки на пластиковые заглушки для труб.

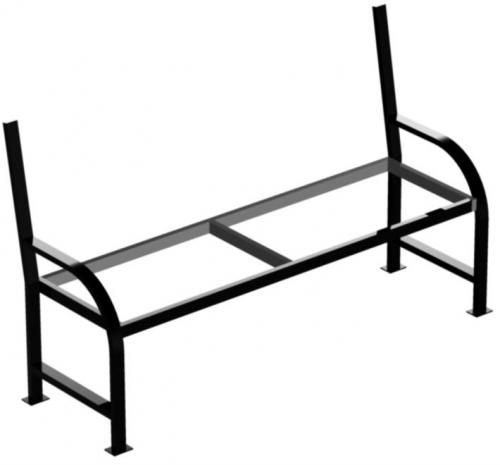

После сборки и окончательной подгонки всех элементов боковин, устанавливаем между ними продольные трубы длиной 1380 мм (поз. №7), приваривая их по краям деталей №4, в одной с ними плоскости. Дополнительно немного усиливаем сидение, поставив по центру скамьи перемычку 385 мм (поз. №8). После сборки каркаса проверяем все размеры по чертежу, замеряем диагонали, плоскости, углы, при необходимости исправляем выявленные недостатки и полностью провариваем все элементы конструкции. Далее производим зачистку сварных швов, грунтовку и окраску металлокаркаса скамейки в нужный цвет.

На третьем этапе, готовим доски из сосны для сидения и спинки, шириной плахи 100мм, толщиной 25 мм. Для сидения нужно изготовить четыре доски в размере 1420 мм (поз №8, 25х100х1420мм – 4 шт.), для спинки достаточно трех досок длиной по 1500 мм (поз. №9, 25х100х1500мм – 3 шт.). Доски необходимо отшлифовать и для более комфортного сидения снять по всей длине фаски с верхних кромок. Покрытие используем комбинированное, первый слой защитные антисептические грунты, второй слой атмосферостойкие колирующие или прозрачные лаки.

После высыхания лакокрасочных покрытий каркаса скамейки и досок, осуществляем окончательную сборку. В качестве крепежа досок к каркасу подойдут саморезы или мебельные болты. Более качественное и надежное соединение получается на болтах (у нас М6х35). В дереве и металле сверлим отверстия диаметром 7 мм, для сидения на расстоянии 10 мм от края деталей, для спинки – 20 мм. Что бы скамейка не потеряла эстетический вид от торчащих концов болтов и гаек, утапливаем их внутрь трубы. Для этого со стороны крепления гаек рассверливаем в трубе отверстия диаметром 15 мм, т.е. крепление будет осуществляться только за одну стенку профильной трубы, с расположением гайки внутри трубы. После затяжки болтового соединения закрываем получившиеся отверстия пластиковыми или резиновыми заглушками.

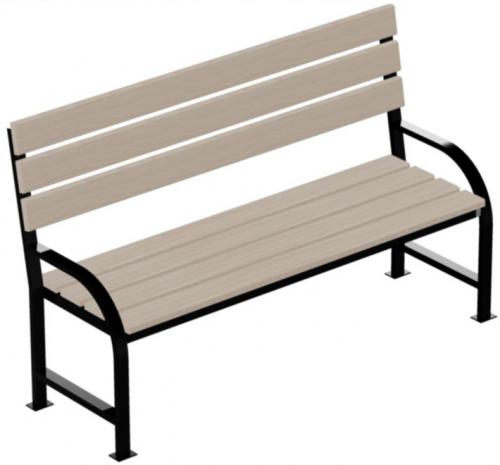

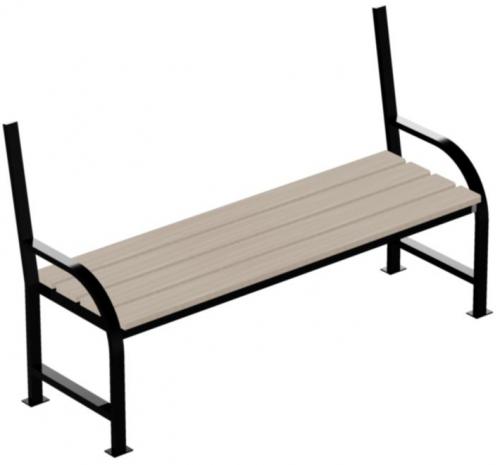

На этом изготовление скамьи со спинкой закончено. Чуть ниже показан итоговый расход основных материалов используемых в данной конструкции:

— Труба профильная -40х20х1,5 = 8,4м (11 кг);

— Сталь листовая -4х50х70 = 0,4 кг

— Заглушка пластиковая для профильной трубы = 2 шт. (если не используется поз. №5 то = 6 шт.)

— Доска -25х100 = 10,2м (0,026 м3);

— Болт мебельный М6х35 = 14 шт. / Гайка М6 = 14 шт. / Заглушка ф15 = 14 шт.

Если необходимо изготовить скамейку другой длинны, то соответственно увеличиваем размеры деталей позиции №6, №8, №9. Для придания максимальной жесткости конструкции, можно установить между поперечинами боковых спинок (поз. № 3) дополнительную продольную балку из прямоугольной трубы, приваривая ее по центру этих деталей. Длина этой балки при размере скамейки 1,5 м, составит 1420 мм.

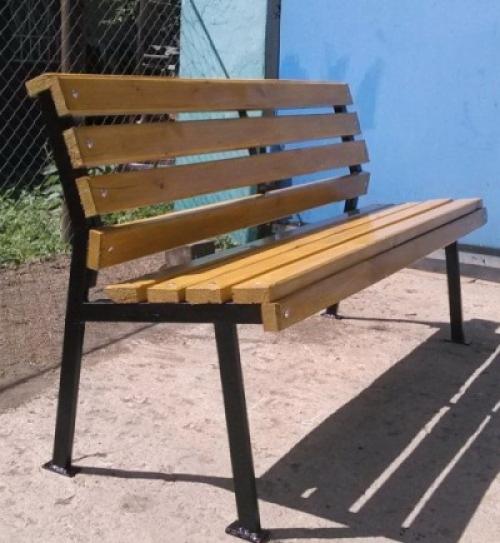

Скамейка из профиля своими руками чертежи. Простая скамейка из профильной трубы своими руками

Вам понадобятся:

Профиль― длиной 8 метров с сечением 25 на 25 мм.
Деревянная доска ― на сиденье толщиной 30 мм, для спинки ― 25 мм. Длина рассчитывается по металлическому каркасу.
Крепёж ― болты с гайками ― 24 шт.

Каркас

Труба длиной 1,55 м на перекладину между опорами.

Гнутые отрезки 10 см, длиной (d) 78 см на спинку.
Пара прямых отрезков длиной 35 см на сиденье. Еще 2 штуки длиной 39 см для формирования передних опор и пара штук для усиления последних длиной 20 см.
Четыре пластины из металла 40 на 40 мм для производства подставки, устанавливающейся на опоры.
Пара гнутых планок 45 см длиной для крепления между собой опор.

Сиденье и спинка

Доска ― 3 шт. длиной 160 см, шириной 6 см и толщиной 3 см для дна сидения и три с аналогичными параметрами на спинку. Болты и гайки ― 24 шт.

Как сделать скамью без спинки

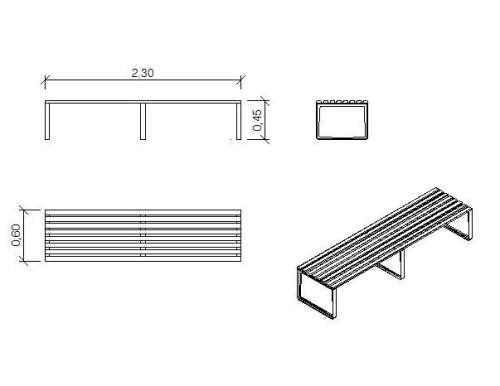

Скамья без спинки представляет собой конструкцию из опор в виде трех металлических прямоугольников, соединенных между собой двумя трубами, образующими сиденье. Ниже представлен чертеж лавочки из профильной трубы.

Детали лавочки

Для изготовления такой лавочки потребуется квадратная или прямоугольная профильная труба сечением 30х30 мм. Всего необходимо 11 метров трубы, из которых с помощью болгарки или ножовки по металлу нарезаются заготовки:

2 отрезка по 2,3 метра (длинные части сиденья, скрепляющие опоры);
6 отрезков по 0,6 метра (длинные части опор-прямоугольников);
6 отрезков по 0,45 метра (коротки части опор-прямоугольников).

Из деревянных досок следует подготовить 8 деревянных брусков прямоугольной формы шириной по 6 см. Для соединения деревянных брусков с металлическим каркасом потребуются болты и гайки (24 штуки).

Крепежные болты следует выбирать с округлой сплющенной шляпкой, не оставляющей дефектов на одежде. Как вариант, болты могут быть утоплены в деревянное полотно, однако это делает древесину более уязвимой к воздействию влаги в местах крепежа.

Последовательность действий

Такая скамейка из трубы своими руками собирается достаточно просто: сначала необходимо сварить 3 металлических прямоугольника, а затем соединить их двумя направляющими, образующими раму сиденья. При этом следует помнить о том, что:

Длинные отрезки прямоугольных опор будут размещаться горизонтально, а короткие — вертикально.
Во время сварки отрезков следует контролировать углы опор: оны должны составлять 90 градусов.
Длина лавочки, равно как и ширина, могут быть изменены. В случае увеличения длины скамейки потребуется увеличить количество опор.
После сварки опор все швы на них зачищаются с помощью шлифмашины или напильника, а затем грунтуются.
После соединения металлических опор, на каждой из них симметрично высверливаются по 8 дырок для прикрепления деревянных досок.
Каркас лавочки покрывается антикоррозийной краской.
Деревянные доски для сидений заранее лакируются или пропитываются морилкой.

Деревянные рейки для сиденья могут быть заменены прямоугольными профильными трубами. В этом случае они просто привариваются к каркасу, а затем вся конструкция покрывается краской.

В целях эстетичности железные рейки могут быть помещены в металлическую раму, которая скроет острые торцевые части. Для этого потребуется дополнительно 1,2 метра трубы. Такая скамейка может быть размещена автономно — в парке или в саду, однако в дождливую погоду ее рекомендуется укрывать пленкой или помещать под навес.
