Скамейка из профильной трубы. Сборка лавочки без спинки

Скамейка из профильной трубы. Сборка лавочки без спинки

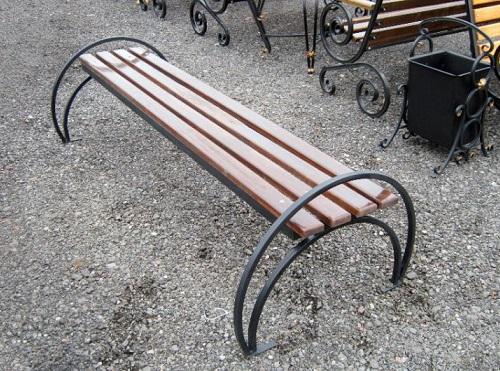

Своими руками скамейка из профильной трубы без спинки собирается довольно просто. Первым делом потребуется сварить между собой опоры, далее таким же способом к ним крепится пара направляющих. Иногда в их качестве используют не стальные трубы, а дюралюминиевые: в таком случае их фиксация осуществляется болтами, так как сварку этот материал не выдерживает.

При этом следует вооружится следующими рекомендациями:

• Любая прямоугольная опора должна короткой своей частью смотреть в вертикальном направлении, а длиной – в горизонтальном.
• Во время сварочных работ нужно осуществлять постоянный контроль за углами опор: они не должны отклонятся от показателя в 90 градусов.
• Нередко в результате сборки происходит увеличение параметров как длины, так и высоты, чем те, что содержат чертежи скамейки из профильной трубы. Если будет происходить удлинение, то потребуется изготовление дополнительной опоры.
• После сварочных работ проводится тщательная зачистка всех швов шлифмашиной, с последующей их грунтовкой.
• После изготовления каркаса, трубы обрамления оснащают серией отверстий в количестве 8 штук: это даст возможность закрепить к ним деревянные брусья.
• Для защиты металлических частей изделия от коррозии их необходимо покрасить надежной краской по металлу.
• Древесину для сидений перед использованием следует пропитать при помощи морилки, или вскрыть лаком.
• Оформление сидений досками происходит после всех вышеперечисленных операций.

Как правильно гнуть профильную трубу на трубогибе, чтобы все были одинаковы. Как согнуть профильную трубу в домашних условиях без трубогиба

У рядового домовладельца редко есть в наличии специальное оборудование. Поэтому нужно знать, как правильно самому согнуть алюминиевую или стальную трубу для теплицы, козырька (навеса) и других нужд без трубогиба.

Фото – гибка труб без трубогиба

Очень удобно производить данную работу при помощи сварочного инвертора и бытовой болгарки. Для начала разрабатывается чертеж, по нему в дальнейшем будет расчерчиваться и рассчитываться потребный угол. В схеме обязательно точно измеряется закругление.

Пошаговая инструкция от эксперта как гнуть трубы с помощью тисков, болгарки и сварочного аппарата:

1. Если планируется загнуть профтрубу полукругом, то на месте предполагаемого сгиба делается при помощи болгарки несколько тонких надрезов;
2. Самостоятельно выполнить работу можно, только если предварительно зафиксировать арматуру в зажимных тисках. Когда пропилы выполнены и очищены от стружки, нужно осторожно начинать сгибать трубу;
3. После того как кольцо закрылось, нужно отверстия, которые образовались в результате сгибания, заварить сварочным аппаратом. Некоторые мастера используются простые паяльники, если коммуникация имеет небольшой диаметр;
4. Чтобы место сгиба было аккуратным, его нужно будет дополнительно прошлифовать и покрыть защитным средством – это поможет предупредить появление коррозии или преждевременного разрушения соединения.

Ровно выгнуть трубу можно при помощи пружины , которая подходит по размеру профильного сечения:

1. Коммуникация фиксируется в тисках;
2. В отверстие вставляется пружина соответствующего диаметра. Это не даст при сгибании профильной трубе поломаться или принять неправильную форму;
3. Для облегчения работы нужно подогреть место стыка и аккуратно вручную перегнуть коммуникацию по нужному диаметру;
4. Здесь очень помогают различные подходящие по наклону изделия из металла, скажем, болгарки, арки и т. д.

Аналогичным образом можно попробовать деформировать коммуникацию при помощи песка . Как правильно согнуть трубу для навеса без применения тисков и пружин:

1. Нужно застопорить один конец трубки, закрыв его деревянным клином или любой другой затычкой;
2. Закрытым концом труба фиксируется в земле или тисках (если есть возможность). Также можно использовать любое другое приспособление, которое позволяет установить коммуникацию;
3. После этого нужно засыпать в открытый конец песок и разогреть паяльную лампу;
4. Нагретой лампой нужно провести по месту будущего сгиба, после чего аккуратно согнуть трубу в нужную форму. Работать необходимо довольно быстро, т. к. металл после того, как остынет, будет непригодным для обработки.

После осуществления изгиба требуется трубу оставить на некоторое время в зафиксированном положении – это поможет материалу закрепить свою новую форму. Если работы проводятся в зимнее время, то мастера выставляют их даже на мороз.

Арка (навес) без трубогиба

Как известно для навеса, например, в форме арки нужна изогнутая профильная труба. Важно сделать так, чтобы дуги получились одинаково изогнутыми, иначе навес не получится. Сейчас мы рассмотрим как это делать без использования станка, трубогиба и других вспомогательных средств такого рода.

Нам понадобится:

• Опора на которой мы будем работать, например, металлический стол;
• В качестве балки можно взять трубу 80 на 60 или 50 на 50 мм длиной 3 метра. Но данный метод универсальный – поэтому какой в итоге у вас будет балка-опора не важно;
• Профильная труба 20 на 20 или 20 на 40 мм, которую мы и будем гнуть.

Порядок действий (пошаговая инструкция):

1. Делим опору на 6 равных частей. Тут очень важно – именно на 6 частей в не зависимости от того какой она длины;
2. На линиях раздела необходимо приварить стойки строго под 90 градусов к балке. Средняя стойка – 250 мм, самая ближайшая к средней – 250 мм * 0,8888 = 222, 22 мм, а крайняя (самая маленькая стойка) – 250 мм * 0,5556 = 138,9 мм;

   Фото: приваренные стойки к балке

3. Саму балку закрепляем к металлическому столу;
4. Берем трубу, которую мы будем гнуть, кладем на стойки и сдвигаем её относительно балки с припуском 10-15 см, чтобы был рычаг за который можно было бы взяться и изогнуть её вокруг стоек;,
5. Привязываем ее к балке веревкой (фиксируем);

   Фото: положили профильную трубу на стойки и привязали ее веревкой к балке

6. Далее аккуратно изгибаем трубу вокруг стоек и привариваем ее к концам балки сварочным аппаратом.

   Фото: вот такую получаем согнутую трубу для навеса

7. Дальше делаете необходимое количество таких конструкций (дуг), используете поликарбонатные листы и ваш арочный навес готов!

Важное замечание от эксперта:
В длине стоек и кроется весь секрет сгибания профтруб аркой для вашего навеса. Длины двух стоек образуются от длины средней стойки (у нас 250 мм – вы можете взять другую длину, но не более 250 мм – иначе труба при изгибе может сломаться). Коэффициенты 0,8888 и 0,5556 справедливы при любой длине опоры и центральной стойки.

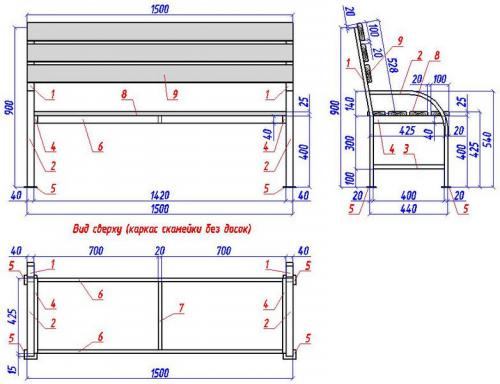

Скамейка из профильной трубы чертежи. Скамейки, оградки, лавочки из профильной трубы своими руками. Чертежи, фото, как сделать.

Профильная труба ― востребованный стройматериал из углеродистой стали с полой структурой и сечением в форме овала, многоугольника, квадрата или прямоугольника. Преимущества металлопроката ― малый вес, простота монтажа, невысокая стоимость.

Изделия из профильной трубы

Для работы с материалом нужны: болгарка, дрель, сварочный аппарат, напильник, трубогиб для трубы, ножовка, молоток, метр, плоскогубцы. Для защиты от влаги и образования ржавчины, профиль обрабатывается антикоррозийными составами. При использовании в конструкциях древесины нужна морилка и лак для защиты материала от грибков, плесени, механических повреждений.

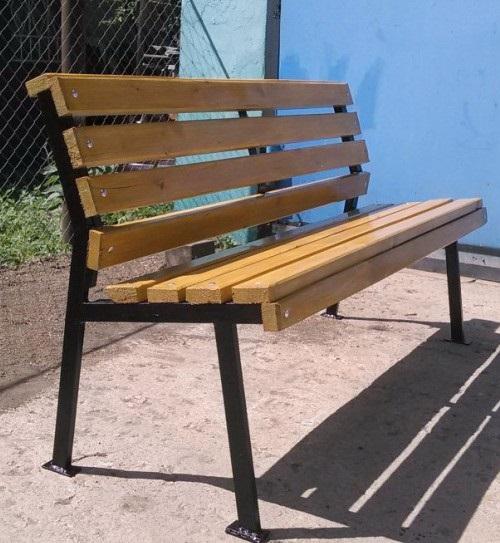

Простая скамейка из профильной трубы своими руками

Вам понадобятся:

• Профиль― длиной 8 метров с сечением 25 на 25 мм.
• Деревянная доска ― на сиденье толщиной 30 мм, для спинки ― 25 мм. Длина рассчитывается по металлическому каркасу.
• Крепёж ― болты с гайками ― 24 шт.

Помогут лучше познакомиться с процессом изготовления конструкций чертежи для скамейки из профильной трубы. Традиционно скамейки изготавливаются из металлического каркаса. Сиденье и спинка делаются из дерева.

Каркас

• Труба длиной 1,55 м на перекладину между опорами.

• Гнутые отрезки 10 см, длиной (d) 78 см на спинку.
• Пара прямых отрезков длиной 35 см на сиденье. Еще 2 штуки длиной 39 см для формирования передних опор и пара штук для усиления последних длиной 20 см.
• Четыре пластины из металла 40 на 40 мм для производства подставки, устанавливающейся на опоры.
• Пара гнутых планок 45 см длиной для крепления между собой опор.

Сиденье и спинка

Доска ― 3 шт. длиной 160 см, шириной 6 см и толщиной 3 см для дна сидения и три с аналогичными параметрами на спинку. Болты и гайки ― 24 шт.

Сборка

Сначала соединяют перекладину, идущую поперек, и пару отрезков длиной по 35 см. Перекладина устанавливается по центру отрезков, строго перпендикулярно последним. Теперь понадобится сварочный аппарат для присоединения к конструкции пары гнутых отрезков длиной по 78 см. Чтобы сварить элементы правильно, делайте это на участке сгиба профиля. Затем к каркасу приваривают передние элементы опор. Соединение располагается на расстоянии девяти сантиметров от основания сиденья. Для усиления конструкции передние опоры соединяют отдельной трубой, выполняющей роль перекладины. Затем между опорами приваривают гнутые дуги и закрепляют их на ножках. Места сварки шлифуют. Металлические детали грунтуют и покрывают ЛКМ. Дерево обрабатывают морилкой и лаком. Доски крепят к металлическому каркасу на болты.

Лавочка своими руками

Для изготовления самой простой конструкции понадобятся:

• Профильная труба для каркаса ― лучше выбрать прямоугольное или квадратное сечение, 30 на 30,мм, длиной одиннадцать метров. Понадобится пара отрезков по 2,3 м, шесть по 0,6 м, шесть по 0,45 м.
• Деревянная доска толщиной 35 см (на сидение). Понадобится восемь прямоугольной формы брусков шириной 6 см.
• Метизы ― болты и гайки 24 шт.

Конструкция изготавливается по такой же технологии, что и скамья.

Оградки на могилу из профильной трубы

Размеры конструкции определяются параметрами участка. Традиционно он имеет площадь 2 х3 м. Основание можно сделать из трубы квадратного сечения (размер 2,5х2,5; 3х3; 4х4 см), секции каркаса изготовить из металлопроката (2х2; 2,5х2,5 см). Понадобится также труба на калитку и декоративные элементы.

Для изготовления столбов нарезают отрезки длиной 1 м. На верхние торцы приваривают пластины 10х10 см. Опоры вкапывают в грунт на глубину 40 см и заливают бетоном. Для верхнего и нижнего пояса секций нужны два отрезка трубы длиной 1 м. Для изготовления каркасных стоек используйте профиль 40-50 см. С помощью сварки детали соединяются между собой. Получившуюся конструкцию крепят к опорным столбам. Для монтажа калитки на оградку приваривают петли. Затем вешают дверцу. Готовое изделие покрывают антикоррозийной пропиткой и красят эмалью.

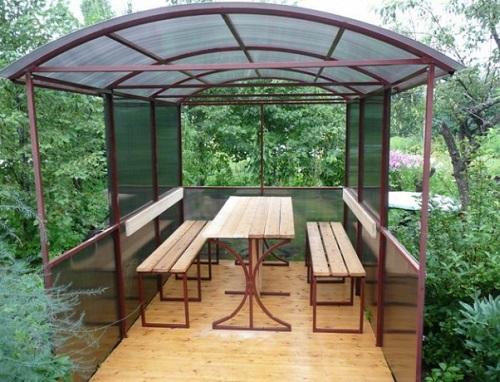

Беседка из профильной трубы

Для изготовления конструкции понадобится чертеж и список материалов. Каркас может быть квадратным, прямоугольным, восьмигранным, шестиугольным, круглым. Традиционно его собирают отдельными секциями с помощью сварочного аппарата. При установке конструкции вертикальные опоры заглубляются в грунт и бетонируются. Затем к стоякам крепится остальные части сооружения. Настилают деревянный пол или покрывают поверхность тротуарной плиткой. Секции каркаса соединяют между собой с помощью сварки или на болты, если требуется изготовление сборно-разборной конструкции. Сверху крепится лёгкая кровля.

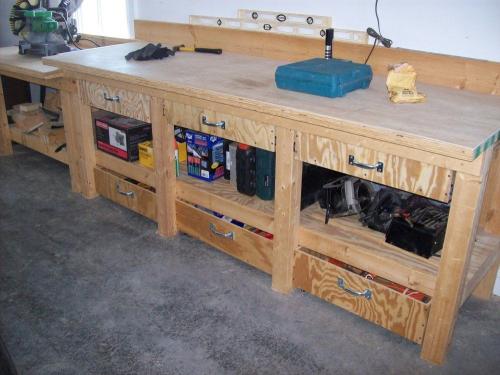

Верстак из профильной трубы. Деревянный верстак в гараж своими руками — просто и доступно

---

• Бендер Родригес
• Самоделки
• 842

Владельцы гаражей нередко задействуют это помещение не только по прямому назначению, но и в качестве мастерской. Для работы с различными материалами либо ремонта узлов автомобиля обычный стол не подходит. Оптимальным вариантом в гараж для этих целей является верстак, а на том, как сделать его из дерева своими руками, на размерах и чертежах, остановимся детальнее в пошаговой инструкции с фото-примерами рабочего процесса.

Назначение и виды верстаков

На верстак возлагается одновременно несколько функций:

1. Рабочая поверхность стола задействуется для выполнения тех или иных процедур с деревом, металлом или другими материалами.
2. Наличие шкафов и ящиков позволяет хранить инструменты, крепежные элементы.
3. Верстак слесарного типа отлично подходит для заточки и шлифовки изделий из металла больших размеров.

Верстаки разделяют на:

• столярные;
• слесарные.

Основное отличие между ними заключается в материалах, применяемых при изготовлении и работах, которые предполагается выполнять на таком столе.

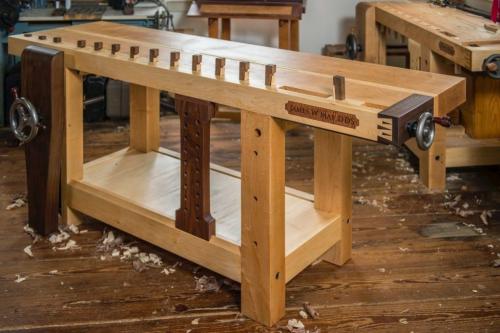

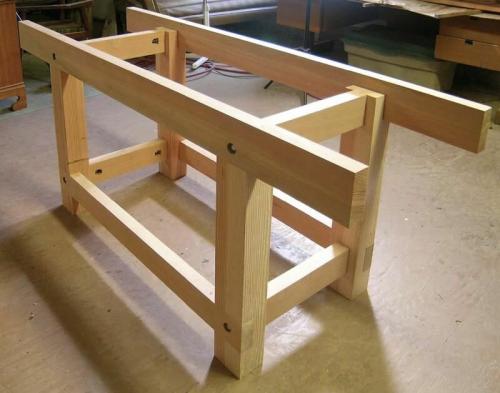

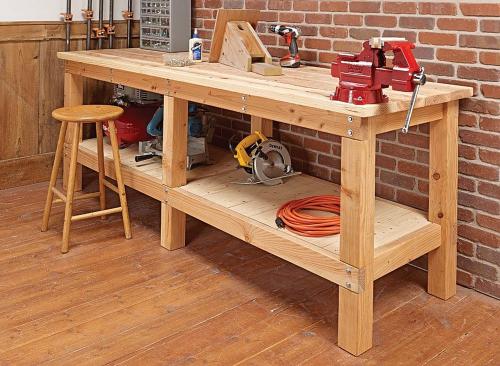

В качестве основы столярного верстака используется деревянный либо металлический каркас, который может иметь прямую или угловую форму. Столешница делается исключительно из дерева.

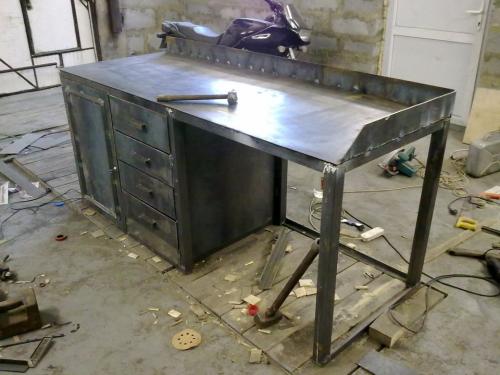

Слесарный верстак является универсальным столом с металлической столешницей. Такой стол пригоден для работы с деревом и металлом. На нем можно производить разные виды работ, такие как заточка, шлифовка, резка и т. п.

Особенности конструкции

Поскольку большинство гаражей имеют ограниченное пространство, конструкцию верстака важно правильно выбрать. Основное, чему нужно уделить внимание – компактность и функциональность. Если из стандартных размеров гаража отнять размеры машины, то свободного пространства остается не слишком много. Поэтому его нужно использовать как можно рациональнее.

Независимо от конструкции рассматриваемого изделия, она должна иметь:

• рабочую поверхность;
• силовой каркас;
• ящики и полки для хранения всего необходимого;
• щит для расположения часто используемых инструментов.

Какой материал выбрать

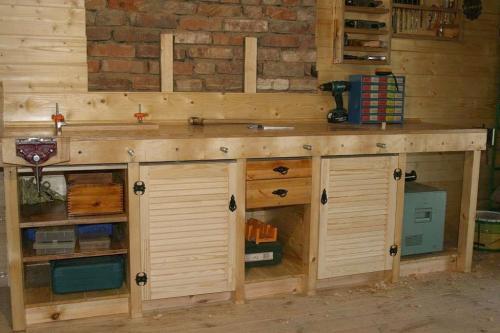

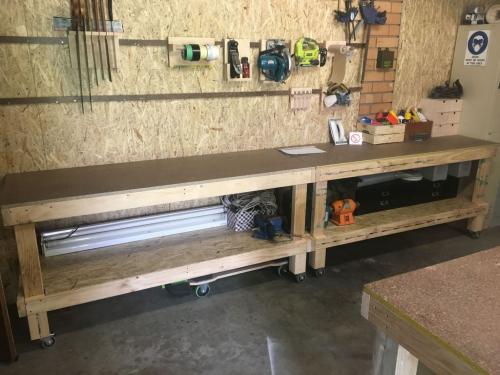

Материал верстака определяется назначением приспособления. Если стол нужен для простой работы, на него не будут возлагаться большие нагрузки, то дерево вполне сгодится. Для изготовления верстака подойдет брус 50*100 мм, из которого собирают каркас, скрепляя его болтами либо саморезами. Чтобы конструкция была крепче, используют распорки из дерева между ножками сверху и снизу. Нижние распорки монтируют на уровне 15 см от пола.

Для столешницы лучше использовать строганную доску твердых пород деревьев, например, дуб. За неимением такового подойдет влагостойкая фанера. Ее толщина должна быть не менее 40 мм.

Несмотря на простоту изготовления верстака из дерева, он все же имеет некоторые недостатки:

• не рассчитан на большие нагрузки;
• проблематично установить несколько инструментов, например, сверлильный станок, тиски и пр.;
• недолговечность материала;
• дерево впитывает масло и прочие средства, в нем застревают металлические стружки;
• есть опасность возгорания.

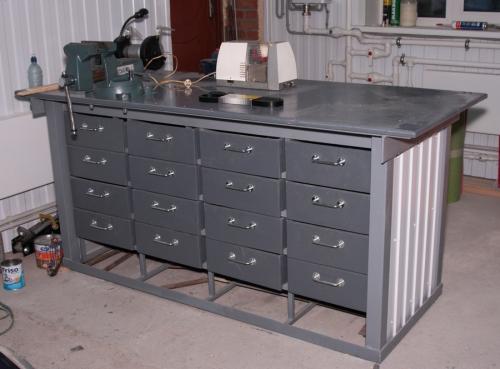

Металлический верстак лишен перечисленных минусов. Такой стол обладает:

• высокой надежностью;
• небольшими размерами;
• устойчивостью;
• возможностью надежного крепления инструментов;
• простотой в уходе;
• безопасностью в случае пожара.

Однако по финансовым и временным затратам такой стол уступает конструкции из дерева.

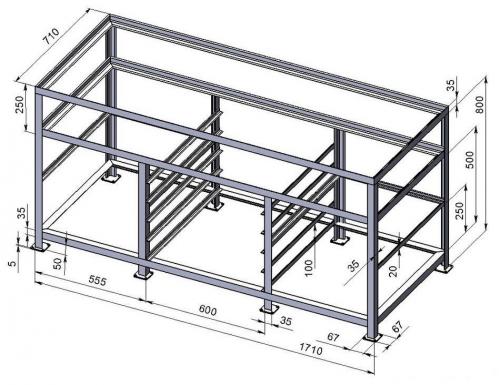

Чертежи и размеры верстаков

Верстак можно собрать любого размера, но для удобства работы лучше придерживаться оптимальных размеров. Поэтому для начала нужно подготовить чертежи и схемы, где будут отображены все точные параметры стола.

К основным показателям относятся:

• длина. Параметр определяется тем, какие работы будут производиться на столе, а также свободным местом в помещении. В среднем длину выбирают около 2 м;
• ширина. Верстак устанавливается, как правило, вдоль стены, при этом должна быть предусмотрена возможность достать до инструментов, расположенных на полке либо в тумбочке. Ширину рекомендуется делать не более 60 см при расположении верстака рядом со стеной;
• высота. Этот параметр зависит от роста человека. Стандартное значение — 0,8-1 м.

Место расположения

Выбирая место под верстак в гаражном помещении, нужно учитывать несколько моментов:

• стол следует располагать в месте с наилучшим освещением и свободным доступом к розеткам;
• рабочий стол должен стоять так, чтобы не создавать помеху при въезде автомобиля в гараж и открывании двери;
• располагать верстак нужно таким образом, чтобы не приходилось выгонять машину при выполнении тех или иных работ.

Как сделать верстак своими руками

Верстаки бывают разных конструкций. Поэтому рассмотрим несколько вариантов такого стола и этапы его изготовления.

Стол из профильной трубы своими руками. Преимущество материала

Неудивительно, что профильные трубы так активно применяются для сооружения дачной и домашней мебели – они обладают рядом неоспоримых и весомых преимуществ.

• Тонкостенные элементы весят немного, поэтому и конечная конструкция обладает незначительным весом.
• Благодаря ребрам жесткости, стол из профильной трубы (или другой предмет мебели) будет очень прочным и выдержит достаточно высокие нагрузки. Из профильных труб можно даже сделать верстак – и он перенесет практически любые работы, для которых вы его будете использовать.
• Очень удачной у мастеров считается и геометрическая форм профильных труб: благодаря прямоугольному или квадратному сечению, они компактны при хранении и транспортировке, легко монтируются и обеспечивают оптимальное соединение с плоскостями. Что, заметим, гарантирует высокую устойчивость конструкции в целом.
• Не может не радовать и относительно невысокая стоимость материала, которая дает возможность сэкономить на деталях без утери в качестве и эстетике.
• Еще одной привлекательной стороной стульев и столов из профильной трубы является простота их монтажа. Элементы можно соединять как с помощью болтов, так и с помощью сварки. Причем для последнего варианта сварочный аппарат закупать или брать в аренду не придется: для обработки профильной трубы довольно бытовой аппаратуры.
• Износостойкость и безразличие к агрессивным воздействиям (температурным перепадам, атмосферным осадкам и пр.) позволяет использовать мебель из профильных труб на открытом воздухе.
• Изделия из этого материала отличаются долговечностью. Даже без дополнительных обработок каркас будет служить несколько десятков лет. А если защитить его от коррозии – то практически вечно.

Источник: https://interer-stil.ru-land.com/novosti/lavochki-iz-profilnoy-truby-lavochka-iz-profilnoy-truby-svoimi-rukami

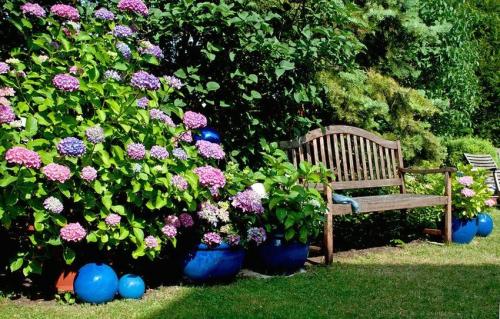

Скамейки для дачи своими руками. Фото садовых скамеек своими руками, их функциональная сторона

Функциональные особенности мебели ценятся наравне с их практичностью и долговечностью. Все изделия разделяют на две большие группы:

• скамейки, используемые исключительно для сидения;
• скамейки многофункционального назначения (изделие может выполнять несколько функций – быть скамейкой, качалкой или столиком).

Скамейка со спинкой, изготовленная из бревен и досок

Полезный совет! Используйте необычную конструкцию скамейки-трансформера, чтобы экономно расходовать место в саду. Ее легко можно преобразовать в столик для письма или приема пищи на свежем воздухе.

Многие владельцы приусадебных участков устанавливают лавочки-качели. Для их создания используются материалы разного типа, а самим конструкциям можно придать интересную форму. Чтобы такой лавочкой было удобно пользоваться, обязательно нужно соорудить поверх нее навес. Он обеспечит защиту от солнца и осадков.

Лавочка-качели – отличный вариант садовой мебели

Популярны для изготовления своими руками скамейки со спинкой, имеющие стационарный тип размещения. Чаще всего их делают из бетона или кирпича, а под установку подбирается специальное место. Подобные изделия не боятся влияния солнца и влаги.

Существуют лавочки складного типа с небольшими габаритами и мобильной конструкцией. Они пригодятся, если дачный участок используется редко. На время отсутствия владельцев складные лавочки убираются в гараж на хранение или в дом.

Видео скамья из профильной трубы. Самый простой способ сборки скамьи своими руками !!!!!
