Из какого бы материала ни был изготовлен котел, очень важно, чтобы он соответствовал основным эксплуатационным характеристикам. Разберемся в них более подробно.
В первую очередь стоит обратить внимание на материал теплообменника – чугун или сталь. Если вы хотите воспользоваться готовой схемой твердотопливного котла – своими руками чугунный теплообменник сделать вряд ли получится. Такая работа требует как специального оборудования, так и особых знаний и умений. Поэтому можно приобрести готовые секционные конструкции, которые перед транспортировкой разбирают, а на месте снова собирают.
Чугунным теплообменникам свойственно покрываться сухой ржавчиной – особой пленкой, защищающей стенки агрегата от разрушения. Кроме того, влажная ржавчина также образуется намного медленнее, чем обусловлен длительный срок эксплуатации чугунных изделий – от 10 до 25 лет. Среди прочих преимуществ чугунных теплообменников можно назвать отсутствие необходимости в частом и сложном обслуживании. Чистка таких устройств требуется нечасто, да и нагар практически не снижает КПД котла. В случае необходимости ремонта или усиления мощности агрегата нужно лишь заменить дефектные секции или увеличить их число.
Недостатки чугунных изделий таковы:
- большая масса котла предполагает наличие отдельного фундамента;
- затруднения в процессе сборки и высокие затраты на транспортировку;
- чувствительность к термическим ударам – чугун не любит перепадов температур, поэтому контакт горячей поверхности с холодными дровами или холодной водой может быть губительным для него;
- большая тепловая инерционность – на разогрев котла требуется длительное время, но и его последующее остывание происходит медленно.
Что касается стальных изделий, то они менее чувствительны к перепадам температур и не боятся контакта с холодными объектами. Это свойство позволяет при сборке котлов отопления на твердом топливе по чертежам оборудовать их чувствительными автоматическими элементами. А благодаря небольшой инерционности такие агрегаты быстро прогреваются и остывают – это позволяет регулировать температуру воздуха в доме. При этом, можно сделать чертеж твердотопливного котла длительного горения своими руками , что позволит учесть все нюансы.
По внешнему виду котлы из стали – это сплошные сварные агрегаты, которые довольно сложно перевозить, хотя и чувствительность к механическим повреждениям у них намного ниже аналогов из чугуна.
Возможность ремонта стальных котлов с точки зрения некоторых специалистов весьма сомнительна. Отремонтировать, равно, как и сварить котел своими руками по чертежу в домашних условиях довольно непросто, со временем на швах в нем могут образовываться течи. Справедливости ради, отметим, что все зависит от навыков работника в работе со сварочным аппаратом. Но выполнить ремонт чугунного теплообменника все же проще – требуется только замена секций.
Как правило, котлы с чугунными теплообменниками являются энергонезависимыми, стоят недорого, поэтому они могут стать достойной альтернативой уже установленному отопительному оборудованию в случае отключения электричества. Циркуляция теплоносителя в таких агрегатах происходит естественным путем, без применения насоса. Однако монтаж батарей нужно выполнять так, чтобы вода по трубам при нагревании свободно перемещалась по трубам под воздействием давления в котле.
Котел нижнего горения своими руками. Пиролизный котел с нижней камерой
Схема пиролизного котла длительного горения с нижней камерой догорания древесного газа несколько сложнее и его изготовление потребует немного больше затрат и усилий.
Прежде всего нужно уяснить, что котлы такого типа тоже бывает двух видов: с наддувом и с дымососом. Не вдаваясь в подробности физики и теплотехники, обозначим принципиальное отличие.
В первом случае в камеру догорания вторичный воздух нагнетается при помощи вентилятора. Это создает в камере избыточное давление (выше атмосферного). К достоинствам такой конструкции можно отнести то, что вентилятор вам подойдет любой, хоть компьютерный кулер и можно совместить топку с камерой дожига, т. к. при помощи наддува можно обеспечить достаточно большой объем избыточного воздуха. Однако это «достоинство» можно рассматривать и как недостаток, т. к. оно не позволяет поднять КПД котла выше 80–82%. Под давлением часть воздуха просто не попадает в середину процесса горения, потому топливо сгорает не полностью. Плюс к этому, из-за избыточного давления, некоторая часть пирогазов просто не успевает сгорать и улетает в дымоход в чистом виде, поэтому обеспечить КПД 90% практически невозможно. И самое главное, если наддув будет слишком сильным такой котел может взорваться.
Пиролизый котел с нагнетанием воздуха
Во втором случае при помощи вытяжного вентилятора создается недостаточное давление (ниже атмосферного), поэтому наружный воздух, повинуясь силе Кориолиса, попадает прямо куда надо, ввинчивается в самый центр горения. Прирогазы сгорают полностью, котел работает во всю мощь и способен выдавать КПД 90%, а иногда даже больше.
Котел водяного отопления на дровах своими руками. Хорошо зарабатываешь?
Топи брикетами. Они дороже, но их не нужно заготавливать и сушить.
Дымоход — это важный элемент любого твердотопливного котла. Чрезмерно утеплённого и большого дымохода не бывает. Маленький или плохо утеплённый дымоход — это вонь, дёготь, обратная тяга. Всегда старайся поднимать дымоход выше конька кровли, и по максимуму его утепляй.

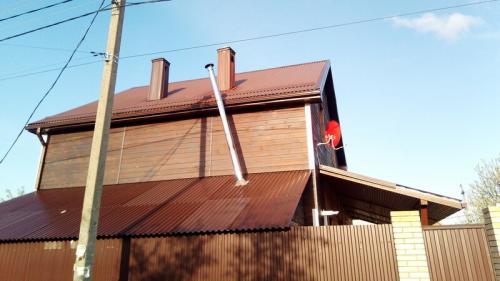

В посёлке Знаменском я это сфотал. Дымоход зачётный
Неотъемлемой частью котельной с твердотопливным котлом должна быть буферная ёмкость. Она не только увеличит КПД котла, но и предотвратит закипание котла при отключении электроэнергии. При условии, конечно, что к котлу она подключена самотёком.
Буферная ёмкость также сглаживает температурные колебания теплоносителя , что происходит при закладке в котёл топлива и чистке котла. В буферную ёмкость можно врезать тэн, и он будет подогревать теплоноситель, когда некому затопить котёл.

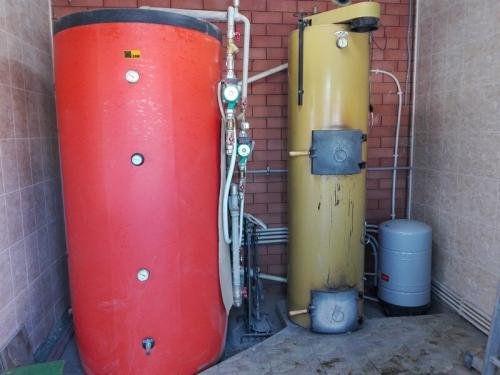

Котел Стропува с буферной ёмкостью в котельной частного дома
Монтаж дровяного котла это важное и ответственное дело. Тебе могут неправильно обвязать котёл, и ты с ним будешь мучиться всю жизнь. Конденсат, затухание, закипание всё это может присутствовать в твоей жизни каждый день.

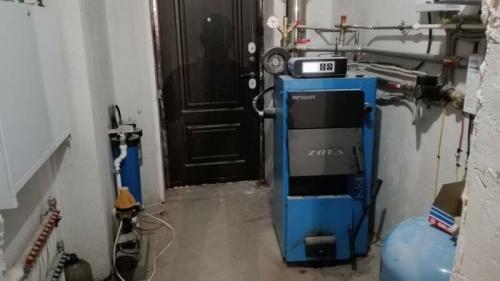

Твердотопливный котел Зота Магна в частном доме
Ты должен знать, что при топке дровами лучше использовать стальные котлы, для топки углем лучше выбирать чугунные котлы.
Подведём итоги отопления на дровах:
- 2 года суши дрова или используй брикеты.
- Используй стальной котёл с буферной ёмкостью.
- Организуй правильный монтаж котла с термосмесительными узлами и самотёком.
- Монтируй дымоход с минимум 40 мм утепления по всем правилам установки.
- Установи электрический тэн в буферную ёмкость, и настрой его работу по ночному тарифу на электроэнергию. Это нужно для экономии твоих денег, на случай длительного отсутствия тебя дома.
Если ты физически и морально ко всему этому не готов, лучше не устанавливай дровяной котёл. Рассмотри другой источник получения тепла.
