Приусадебный участок не будет иметь опрятный вид, если в его садово-парковой зоне розрослись кусты и трава образовала густой покров. Это свидетельствует о запущенности участка владельцем, который ничего не делает даже для того, чтобы постричь газоны. А ведь покос травы - самое лёгкое занятие на участке, потому что для этой работы создана различная техника.

Преимущество бензинового триммера

Например, триммер - весьма удобный и производительный, лёгкий, надёжный и практичный в эксплуатации прибор. Он может быть электрическим, имеющим маленький вес, или бензиновым с высокой производительностью. Больше распространены бензиновые, так как они имеют бак для топлива и могут работать на удалении от электрических коммуникаций. Пожалуй, единственный минус бензинового триммера в том, что он так же, как и любая техника, периодически выходит из строя. Но и в этом вопросе он имеет преимущество, так как для людей, немного понимающих в технике, возможенсвоими руками.

Поиск поломки

Если триммер перестал запускаться, то не стоит сразу же бить тревогу и обращаться в сервисный центр, так как причина неработоспособности может быть легкоустраняемой. Любой ремонт триммеров бензиновых своими руками начинается с проверки наличия искры, без которой невозможно воспламенение топлива в камере сгорания. Если отсутствует искра, значит, проблема либо в свече зажигания, либо в самом зажигании. Исключение в тех случаях, когда свеча залита топливной смесью при переливе топлива выше положенного уровня. В этом случае её необходимо просто насухо вытереть и заветная искра появится.

Свеча зажигания также подскажет об отсутствии поступления топлива. Если она сухая и светло-коричневого цвета, в этом случае ремонт бензинового триммера своими руками будет заключаться в отладке подкачки топлива или чистке карбюратора. Все эти причины легко устраняются, главное, чтобы сам двигатель работал исправно. Но если причина неработоспособности всё-таки скрывается в самом двигателе, то рекомендуется обратиться в сервисный центр из-за сложности выполнения ремонта. Но для людей, умеющих держать гаечные ключи и отвёртку в руках, нет ничего невозможного. В большинстве случаев ремонт двигателя триммера заканчивается успешно.

Коротко о ремонте двигателя

Проблемы в двигателе начинаются спустя несколько лет правильной эксплуатации от износа комплектующих или внезапно при неправильном пользовании триммером. К сожалению, о неправильной эксплуатации жалеют, когда выполняют ремонт триммеров бензиновых своими руками после поломки двигателя. А это происходит в тех случаях, когда не соблюдается дозировка масла в топливе или устройство работает до ужасного перегрева. При перегреве возможно заклинивание коленвала, разрушение поршневых колец или полное прогорание поршневой. Для того чтобы выполнить ревизию поршневой, достаточно снять головку цилиндра, из-под которой покажется поршень, наглядно отражающий состояние своей рабочей поверхности. Сами кольца из цилиндра не выглядывают, поэтому не имеет значения - менять кольца или поршень, в обоих случаях придётся снимать цилиндр. Выполняя ремонт триммеров бензиновых своими руками, стоит помнить о хрупкостикоторые могут легко сломаться при отсутствии опыта. Сам поршень установить на коленчатый вал не слишком сложно. Главное при ремонте двигателя - собрать всё так же, как было до разборки, и тогда всё снова будет работать.

Источник: https://interer-i-dekor.ru-land.com/stati/kak-razobrat-trimmer-benzinovyy-neispravnosti-i-ih-ustranenie

Как разобрать триммер ровента. Часто задаваемые вопросы

Нет. В целях безопасности, а также для получения лучших результатов не рекомендуется стричь самому себе волосы машинкой для стрижки волос.

Нет. Нельзя одновременно пользоваться прибором и подзаряжать его.

Рекомендуется использовать машинку для стрижки волос на чистых, но сухих волосах.

Перед первым использованием машинки для стрижки нужно зарядить ее в течение 14 часов. В последующие три раза нужно следить за тем, чтобы прибор полностью разряжался. После этого его необходимо зарядить в течение восьми часов. Когда горит красный индикатор, Ваш прибор заряжается.

После каждого использования лезвия машинки нужно мыть щеточкой, входящей в комплект прибора. В случае необходимости можно использовать и влажную салфетку. Для более тщательного мытья лезвия некоторых моделей можно отсоединить.

Для повышения эффективности работы прибора его лезвия необходимо смазывать после каждых двух - трех применений. Для этого можно использовать либо масло, входящее в комплект прибора, либо другие качественные масла, не содержащие кислот (например, масла для смазывания швейных машин). Капните по капле масла на каждое из лезвий, в течение нескольких минут поработайте машинкой и удалите остатки масла салфеткой.

Наши машинки не требуют частой очистки (при условии, что они не используются для стрижки разных людей). Очищайте лезвия после каждого использования с помощью маленькой щеточки. Той же маленькой щеткой можно вычищать волоски из расчески.

Нет. В перезаряжаемых моделях следует использовать только NiCd или NiMH аккумуляторы. Не вставляйте обычные батарейки, так как они могут расплавится.

После ознакомления с инструкциями по запуску прибора в руководстве пользователя убедитесь, что электрическая розетка находится в рабочем состоянии, подключив к ней другое устройство. Если прибор не заработал, не пытайтесь разобрать или отремонтировать его. Отнесите прибор в авторизованный центр технического обслуживания.

Не пользуйтесь устройством. Во избежание опасности, замените кабель в центре технического обслуживания.

Приборы класса I должны быть заземлены (они имеют только один слой изоляции). Приборы класса II не должны быть заземлены, потому что они имеют два слоя разной и отдельной изоляции и представляют собой значительный риск, если другие заземленные устройства неисправны.

Да, это возможно.

Нет. Наши машинки предназначены только для стрижки волос. Другие варианты использования могут привести с ухудшению качества работы прибора или травме.

Если в машинке установлен перезаряжаемый аккумулятор, его полного заряда хватает на 40 минут работы.

Колесико микронастройки помогает точно отрегулировать длину, обеспечивая безупречно аккуратную стрижку волос и бороды.
Возможные настройки:
Положение 1 = 0,8 мм
Положение 2 = 1,1 мм
Положение 3 = 1,4 мм
Положение 4 = 1,7 мм
Положение 5 = 2,0 мм

В Вашем приборе содержатся ценные материалы, которые могут быть подвергнуты вторичной переработке. Отнесите его на городской пункт сбора отходов.

Если вам кажется, что каких-то частей не хватает, позвоните в центр обслуживания покупателей, и мы поможем вам найти приемлемое решение.

Пожалуйста, перейдите в раздел « Аксессуары » веб-сайта, чтобы легко найти то, что вам нужно для вашего продукта.

Как разобрать триммер philips. Step 2 Replacing the battery

Take note of the polarity of the battery (red arrows)

The plastic casing around the battery (blue arrow) can be easily removed. Battery slides out of it

Battery can be de-soldered. Just remember which color wire goes where. In this case, black for negative(-) and white for positive(+).

Replace the battery and re-solder the joints

Use a brush to clean the inside of your trimmer before re-assembling it. After so many years of service, hairs have surely gotten inside of it.

To re-assemble the trimmer carefully place the top part over the bottom one (make sure no wires get in the way) and press down until the to parts snap into place. You’ll have to use a bit of force. Also, make sure the charging port at the back is placed properly.

In the end there will be some marks left on the plastic even if you used plastic cards to help protect the case but nothing as bad as using metal tools for the job. I don’t believe that Philips intended for this to be repairable.

On choosing the right rechargeable replacement:

I went with a 800mAh NiMh. Sure, without the plastic casing around the battery you could fit an AA size rechargeable in there. However, keep in mind that while a bigger battery will hold a charge for a longer time (more trimming sessions) but it will also take a lot longer for your included charger to actually charge it.

Philips says that their original battery takes

10h to fully recharge. The 800mAh will take roughly 16h.

Use a brush to clean the inside of your trimmer before re-assembling it. After so many years of service, hairs have surely gotten inside of it.

To re-assemble the trimmer carefully place the top part over the bottom one (make sure no wires get in the way) and press down until the to parts snap into place. You’ll have to use a bit of force. Also, make sure the charging port at the back is placed properly.

In the end there will be some marks left on the plastic even if you used plastic cards to help protect the case but nothing as bad as using metal tools for the job. I don’t believe that Philips intended for this to be repairable.

On choosing the right rechargeable replacement:

I went with a 800mAh NiMh. Sure, without the plastic casing around the battery you could fit an AA size rechargeable in there. However, keep in mind that while a bigger battery will hold a charge for a longer time (more trimming sessions) but it will also take a lot longer for your included charger to actually charge it.

Philips says that their original battery takes

10h to fully recharge. The 800mAh will take roughly 16h.

3 участников успешно повторили данное руководство.

Поиск и устранение неисправностей

Ваши стайлеры, машинки для стрижки волос и триммеры для бороды Philips могут поставляться с большим количеством различных насадок. Узнайте, как пользоваться и выполнять замену этих насадок.

Как разобрать триммер для носа. Триммер: назначение, устройство и принцип работы

Триммер для носа — это прибор личной гигиены. Он представляет собой небольшого размера устройство, предназначенное для состригания волос в носу и ушах, а также для подравнивания бровей. Удобство пользования такой машинкой позволяет легко подравнивать не только брови, но и виски, и выстригать контур причёски на шее и за ушами.

Триммером для носа можно состригать волосы не только в носовой полости, но и в ушах, а также подравнивать брови и причёску на висках и шее

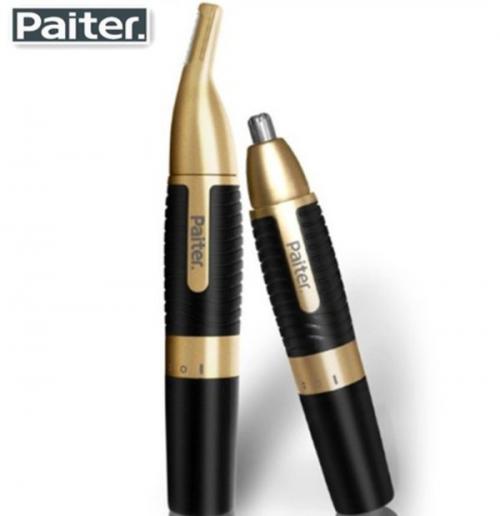

Внешне триммер напоминает собой обычную машинку для стрижки волос, которую применяют в парикмахерских или салонах красоты. Но он имеет меньшие размеры и более округлую форму с вытянутым узким носиком, в котором и размещаются лезвия. Носик может располагаться по оси устройства или под уклоном.

Носик триммера может располагаться по оси инструмента или под уклоном

Как устроен и работает

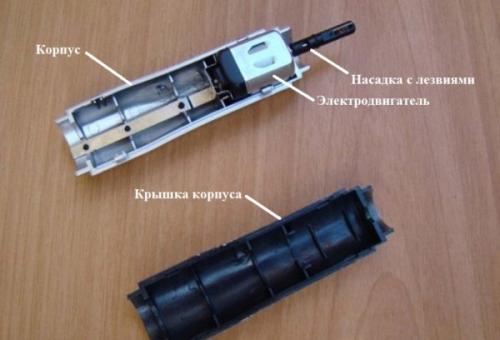

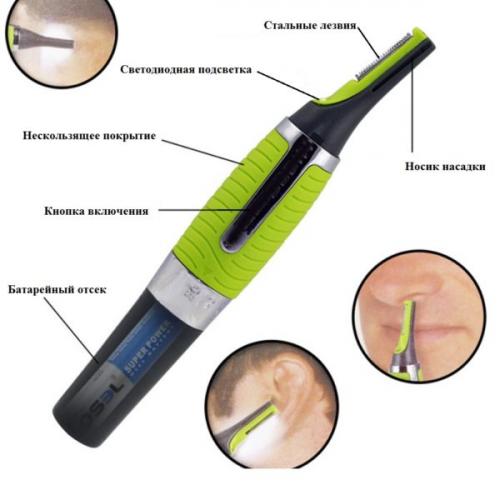

Машинка для состригания волос в носу имеет очень простую конструкцию, состоящую из следующих деталей и узлов:

• корпуса с батарейным отсеком или разъёмом шнура питания, а также защитным колпачком;

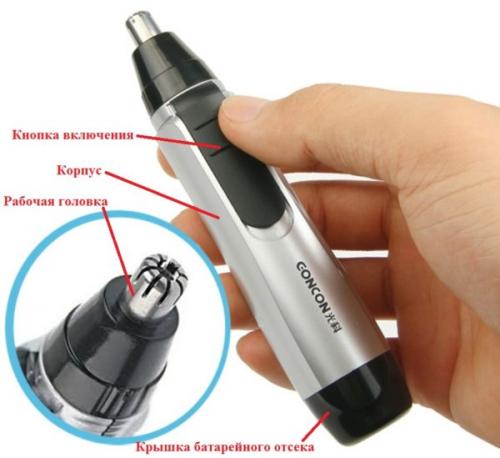

  Триммер для носа и ушей состоит из корпуса, в котором располагается батарейный отсек, кнопка включения и двигатель

• расположенного внутри корпуса электродвигателя;



  Микроэлектродвигатель размещается в носовой части триммера, и на его вал устанавливаются насадки с лезвиями

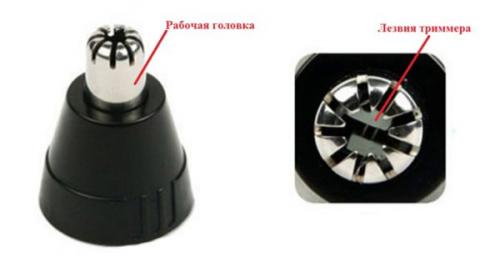

• рабочей головки с ножами, насаживаемой непосредственно на вал электрического моторчика, она может быть стационарной, или съёмной, если устройство многофункциональное, и предполагает использование насадок другой формы;



  Лезвия в рабочей головке расположены таким образом, что они не могут поранить носовую полость или ушную раковину

• съёмных насадок в виде гребня для стационарной головки, или оснащённых ножами;



  С помощью устанавливаемой на носик триммера специальной насадки-гребень можно подстричь брови до желаемой их длины. Каждая насадка рассчитана на определённую длину волос

• микросхемы, которая имеется в моделях с аккумуляторными батареями, индикатором уровня заряда, или питающихся непосредственно от бытовой электрической сети;
• кнопки включения;
• светодиодной подсветки (она имеется не во всех моделях).



Как разобрать триммер remington. Ремонт своими руками машинки для стрижки волос remington hc 5350.

Чтобы не тратить свое драгоценное время и деньги на походы в парикмахерскую, но при этом поддерживать свою короткую стрижку в ухоженном виде, не выходя из дома, вам поможет обычная машинка для стрижки волос.

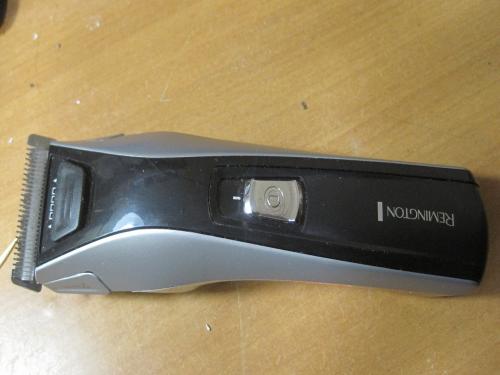

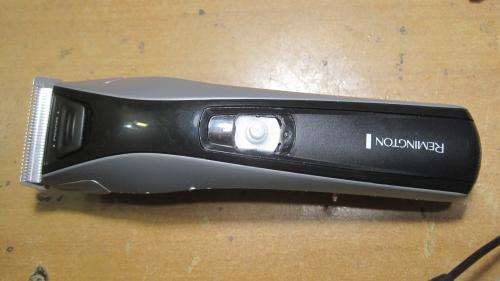

В сегодняшней статье мы поговорим о необычном ремонте машинки для стрижки волос remington hc 5350. А именно о том, как установить обычную кнопку включения взамен стандартной. Так как мне не удалось подобрать замену неисправной детали, пришлось импровизировать. После недолгих поисков мне удалось найти подходящую кнопку с фиксатором. Для этого хорошо подошла кнопка для фонарика.

Далее приступим к ремонту. Нам понадобятся такие инструменты, как крестовая отвертка, паяльник и плоская отвертка, для снятия декоративной заглушки. Для более аккуратного снятия заглушки можно использовать лопатку для разборки смартфонов. Осторожно, чтобы не сломать, поддеваем заглушку для того, чтобы добраться до шурупа.

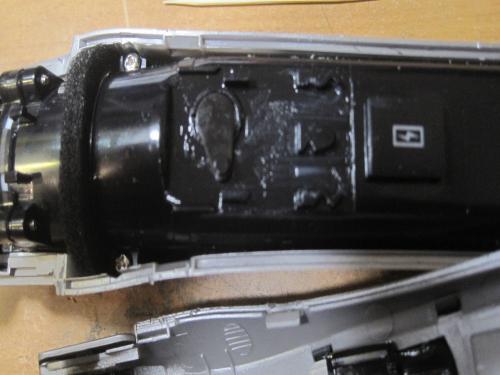

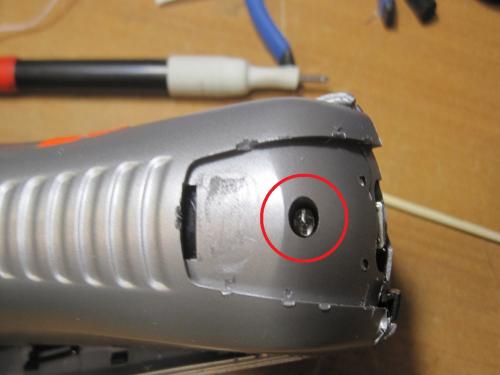

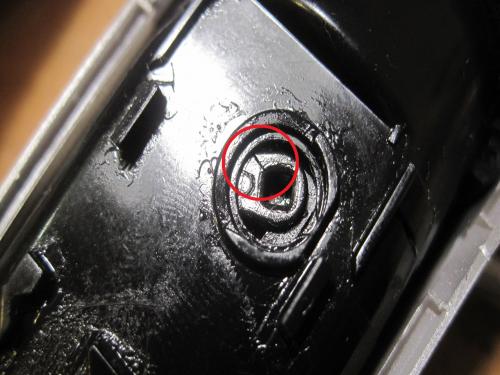

На фотографии ниже показан шуруп, который необходимо выкрутить, чтобы разобрать корпус машинки для стрижки волос remington hc 5350.

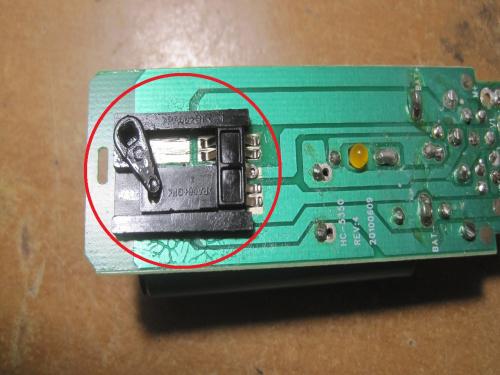

На следующих фотографиях показано внутреннее устройство выключателя, а также отмечена непосредственно сама поломка.

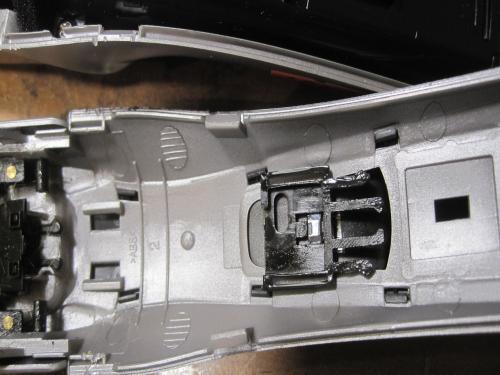

Поломка заключается в трещине на одной из деталей рычага. Этот рычаг невозможно отремонтировать. Клеить его бесполезно. Так как новый рычаг мне приобрести не удалось, родная кнопка включения имеет много контактов. Будем переделывать схему включения. Для того чтобы добраться до платы, нам нужно выкрутить четыре шурупа, которые отмечены на фотографии ниже. Стрелочкой указано место, где нужно поддеть крышку батарейного контейнера.

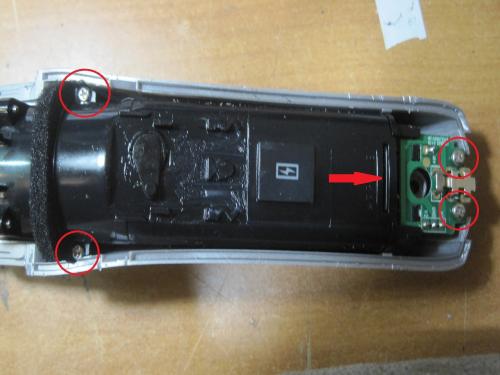

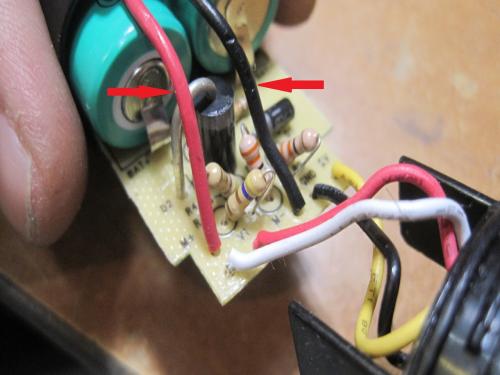

Для того чтобы достать плату управления, отпаиваем два отмеченных проводка, которые показаны на следующей фотографии.

Так как у нас нет замены рычага, мы будем устанавливать обычную кнопку включения с фиксатором. На фотографии ниже кружочком обведен переключатель, который следует удалить.

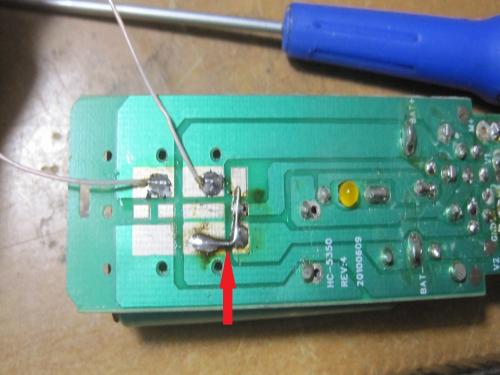

После того, как удалили переключатель, устанавливаем перемычку, как показано на фотографии ниже. А также припаиваем два проводка, которые пойдут на кнопку.

После того, как припаяли все проводки и перемычки, собираем машинку для стрижки волос remington hc 5350 в обратном порядке, как разбирали. На фотографии ниже вы видите конечное состояние машинки после проделанной работы

В данной статье мы рассмотрели ремонт машинки для стрижки волос remington hc 5350 и произвели его своими руками. Как видите, данный ремонт можно произвести своими руками, имея подходящий инструмент.

Удачи в ремонте!

Ремонт триммера для волос Riwa X9

---

В данной статье рассматривается:

В данной статье мы рассмотрим, как разобрать триммер для волос Riwa X9, а так же произведем небольшой ремонт.



В один прекрасный день триммер для волос Riwa X9 решил больше не подавать признаков жизни, было решено его ремонтировать т.к. это простое устройство не должно было иметь в себе чего-то сложного.

Первым делом проверим батарейку – с ней было все чудесно, напряжение было в норме, ток тоже.

Дальше придется разобрать корпус – вот тут возникла первая проблема. Найти на просторах интернета конструкцию корпуса и как его вскрыть не удалось. Начался долгий процесс кручу верчу запутать хочу )))

Снимаем лезвия, откручиваем винты рис.1

рис.1

Снимаем пластмассовую черную штуку и выковыриваем кнопку рис.2

рис.2

Снимаем металлический кожух. Теперь нам надо снять черное кольцо и это сделать не так просто, надо поддеть чем-нибудь жестким в месте как показано на рис.3, и стянуть кольцо в направлении, в котором мы снимали металлический кожух.

рис.3

Вот мы почти и разобрали рис. 4-5

рис.4

рис.5

Дальше разъединим на две половинки рис.6 и вот мы добрались до внутренностей.

рис.6

На рис. 7 показана плата устройства с уже выпаянным Q3. В моем случае был неисправен именно этот элемент схемы.

рис.7

Измерив приходящее напряжение на моторчик было выяснено, что его нет )))

В большинстве случаев выходит из строя силовая часть устройств, в данном случае здесь ее функцию выполняет транзисторная сборка Q4 имеющая обозначение DTM9926 аналоги FSD9926A, IRF7311PBF. Вот ее я первым делом и заподозрил, но выпаяв из схемы и прозвонив я не нашел проблем в ее работе. Фотографию я, к сожалению, не сделал, как идет разводка под транзисторной сборкой.

Далее исходя из даташита я стал смотреть приходящие управляющие сигналы. Управляющие затворы тут – это нога 2 и 4 сигнал должен быть положительный. На ноге 2 при нажатии кнопки положительный сигнал присутствовал, на ноге 4 был отрицательный сигнал всегда. А так как по разводке платы сток первого транзистора соединен с истоком второго транзистора то наличия положительного сигнала на ноге 4 должно быть обязательно.

Переходим к нашему виновнику торжества Q3, который не выдавал нужный нам сигнал на выходе, имел маркировку CAV1 – что это за зверь я до сих пор в догадках. По данной маркировке я ничего в интернете не нашел. По схеме включения мои предположения, что это детектор напряжения (супервизор) на 2.7В, возможно выполняющий роль контроля разряда батареи или же перегрузки, замыкания двигателя. Долгий поиск подобной деталюшки с нужным корпусом и рапиновкой не увенчался успехом. Было принято решение впаять 1кОм сопротивление между 4 ногой и плюсовым контактом.

В итоге наш триммер заработал, сколько проработает и как повлияет данная переделка покажет время.

Спасибо за прочтение.

Ремонт штанги триммера своими руками. Конструкция бензокосы

Триммер состоит из трех частей: бензинового мотора, штанги с валом внутри и режущего елемента. Крутящий момент через вал передается от мотора к режущей головке. В триммерах с изогнутой штангой роль вала выполняет тросик. Сама штанга прикреплена к редуктору бензинового мотора. На штанге находится управление двигателем, также может крепится ремень, для удобного использования триммера. Режущим элементом в бензокосилках используется леска, намотанная на триммерную головку или специальный нож, используемый для обрезки больших сорняков.

Главным и самым сложным агрегатом в триммере является двигатель. В бытовых и полупрофессиональных мотокосах применяют два вида двигателей — 2-х или 4-х тактные. В зависимости от вида бензомотора – отличается его заправка и обслуживание.

• 2-х тактные моторы не имеют своей системы смазки, поэтому работают не на чистом бензине, а на смеси бензина и масла. Последнее, попадая в камеру возгорания смазывает движущиеся компоненты двигателя.
• 4-х тактные двигатели смазываются маслом, находящемся в картере. Работают они на чистом бензине без примесей.

Ремонт бензокосы своими руками и обслуживание триммера можно проводить без сторонней помощи. Если требуется замена запчастей мотора или его настройка – тогда надо обратиться в ремонтную мастерскую.

Первый запуск в начале сезона

Поздней весной, когда начинается активное применение бензокосилок, перед началом работы, надо сделать осмотр и проверку на работоспособность вашего инструмента. Обязательно надо смазать крутящиеся детали, осмотреть и при надобности заменить режущие элементы (нож или леску). Проверьте наличие в бачке топливной смеси. Если вы сливали топливо в конце предыдущего сезона, не забудьте закачать топливо в мотор с помощью подсоса (если он имеется в двигателе).

Если вы впервые пользуетесь триммером – обязательно ознакомьтесь с инструкцией по эксплуатации. Такая инструкция должна прилагаться для каждой бензокосы.

Запуск большинства двухтактных двигателей довольно прост. Используйте процедуру, описанную в инструкции вашего триммера, если она отличается от следующего:

1. Переместите рычаг воздушной заслонки в положение «открыто». Триммер расположите на боку так, чтобы воздушный фильтр находился сверху.
2. Удерживайте или заблокируйте дроссель во включенном положении (дроссель должен удерживаться до тех пор, пока двигатель не прогреется).
3. Если устройство имеет переключатель включения / выключения, переместите его в положение включения (обычно обозначенное символом «I», а не «O»).
4. Сделайте резкие, быстрые рывки ручкой стартера до тех пор, пока вы не услышите, как двигатель попытается запустить. Это должно происходить между 1-6 рывками, но не более.
5. Прикройте дроссельную заслонку на половину и возобновите запуск стартера. Двигатель должен завестись после 2-6 дополнительных рывков. Если нет, переведите рычаг дроссельной заслонки в полное положение и еще раз потяните за ручку стартера. Верните рычаг на половину дросселя и потяните еще 3 раза.
6. После запуска двигателя продолжайте удерживать кнопку пуска нажатой и дайте ему прогреться в течение 10 секунд, затем отключите систему запуска.
7. Когда бензокоса разогреется, она должна перезапускаться с дросселем в прикрытом положении.
