Виды решеток на окна. Распашные конструкции решеток

Виды решеток на окна. Распашные конструкции решеток

К схемам, состоящим из одной или двух решеток, подвешенных на петлях-навесах и открывающихся подобно створке окна, относят распашные системы. Сама конструкция представляет собой прочное сварное изделие из стальных прутьев с рамой, она не имеет подвижных соединений. В закрытом состоянии любая нагрузка или удары от решетки передаются на наружную раму, наглухо вмонтированную в оконный проем первого этажа. Зачастую для увеличения стойкости противоположный от навесов край решетки усиливают штифтами.

Подобные подвижные системы обладают всеми достоинствами стационарных решетчатых конструкций, если при их изготовлении выполнены следующие условия:

1. Для изготовления решетки использованы стальные прутья диаметром не менее 11мм, идеальным материалом будут кованые четырехгранники;
2. Для соединения использовано сварное или ковано-сварное соединение;
3. Рама, в которую ввариваются прутья решетки, изготовлена из металлического уголка или профиля таврового сечения с толщиной полки не менее 5мм.
4. Наружную раму закрепляют в оконном проеме с помощью трех отрезков арматуры на каждую сторону рамы. Отрезки забивают в стену на глубину не менее 10-12см.

Придерживаясь перечисленных требований и соблюдая технологию сварки, можно изготовить сварные решетки на окна своими руками. Для простой неразборной решетки на окно стандартной конструкции размером 150х80см понадобится металлический уголок №50 длиной не менее 5м, и стальные прутья диаметром 11мм общей длиной 8,5м.

Решетка на окно выполнена в виде стальных вертикальных прутьев, приваренных с шагом 12-15мм в коробчатую раму из уголка. Рама сваривается электросваркой, в углах и местах сварки швы зачищаются электроинструментом.

Для установки решетки необходимо: первое — разметить линию положения рамы в оконном проеме первого этажа. Второе — вдоль линии равномерно выполнить перфоратором отверстия на глубину не менее 10см. Куски прутьев по 12см забиваются в отверстия с использованием кувалды. Выступающие концы отрезков выравниваются на длину, достаточную для приваривания к раме. Третье — рама вставляется в оконный проем и приваривается к креплению. Все сварочные работы проводят электросваркой электродом не менее 5мм диаметром.

Важно ! Между рамой и откосами не должно быть зазоров более 2 см. Старинный способ взлома предполагает использование гидравлического домкрата, способного легко смять конструкцию не только на первом этаже.

К сожалению, при всех положительных качествах, раздвижная конструкция решетки на окнах первого этажа является наиболее слабым звеном в системе. Не только из-за замка, но в большей степени из-за системы крепления – навесов или роликов. Такими же пороками страдают роллетные системы защиты. Сам набор защитных ламелей неплохо воспринимает нагрузку от ударов и порезов, но направляющие, по которым скользит гибкое полотно, вскрыть легче, чем консервную банку.

Виды решеток на окна своими руками. Делаем решетки на окна своими руками — виды, технология изготовления и монтаж

Несмотря на появление множества способов защиты помещения от проникновения через окно, решетки до сих пор остаются одной из самой действенной пассивной защитой. А если творчески отнестись к процессу их изготовления, то эти конструкции не только не испортят фасад здания, но и станут дополнительным декоративным элементом.

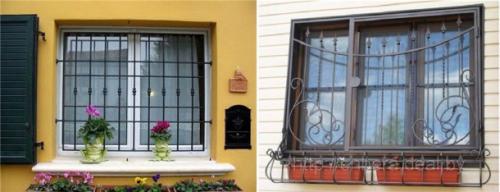

Виды оконных решеток

На первом этапе необходимо определиться с конструкцией решетки. В зависимости от функциональных возможностей они могут быть не открываемые, распашные и раздвижные. Так называемые «глухие» конструкции весьма популярны в частных домах и квартирах. Они отличаются невысокой себестоимостью  и простотой изготовления. Однако согласно нормативам неоткрываемые конструкции могут устанавливаться в окнах тех помещений, у которых есть как минимум 2 независимых выхода. При возникновении пожара они не смогут обеспечить аварийный выход из здания.

Для производственных и коммерческих строений монтируются другие модели – распашные и раздвижные. При этом необходимо предусмотреть механизм открывания створок изнутри комнаты. Для частных домов таких требований нет, поэтому рассмотрим минимальные требования к конструкции и материалам ее изготовления:

1. Простота и функциональность решетки. Для частного дома (квартиры) лучше всего выбрать открываемые типы решеток. При их изготовлении возможны некоторые погрешности, в отличие от распашных моделей.
2. Основной материал производства – стальные уголки и прутья. Толщина первых должна быть не менее 2 мм, а прутья — диаметром от 5 до 20 мм., в зависимости от степени надежности конструкции.
3. Фурнитура – петли, замки дужки для них.

Выбрав соответствующий материал, можно приступать непосредственно к изготовлению решетки.

Порядок изготовления

Сначала необходимо составить чертеж изделия. Для этого замеряются габариты оконного проема по откосам. Размеры решетки должны быть на 5-10 мм меньше, чем сам проем. Важный момент – нижний отлив. Обычно его край располагается на расстоянии от 5 до 15 см от плоскости стены. А решетка должна находиться заподлицо фасада. В этом случае есть 2 выхода – высота конструкции будет меньше проема настолько, чтобы отлив находился под рамой решетки. Либо она изготавливается с нижним выступом для отлива.

Оптимальным решением будет первый вариант с меньшей высотой конструкции.

После выбора типа решетки и снятия размеров, можно приступать к составлению чертежа. Для открываемой решетки необходимо предусмотреть 2 основные конструкции – раму и створку.

В зависимости от габаритов оконного проема предусматривают одну или две открывающиеся створки. Для окон шириной до 1,5 м можно остановиться на одностворчатой конструкции. В противном случае рекомендуется устанавливать 2 створки.

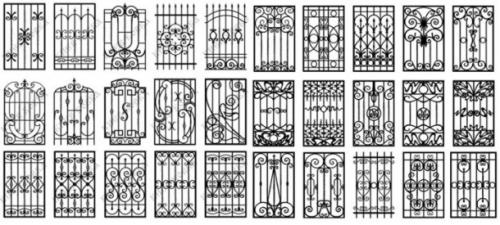

В чертеже указываются не только габариты решетки, но и расположение прутьев, которые должны сформировать защитную плоскость. Главным условием является невозможность проникновения между ними даже для человека небольшого роста. Обычно это расстояние равно от 5 до 15 см. Сложность рисунка определяется наличием инструмента и трудоемкостью работ. Для стандартных пересекающихся прутьев достаточно самого простого набора – угловая шлифовальная машина (болгарка), сварочный аппарат. Если же планируется более сложная конфигурация, то без специального гибочного инструмента сделать нужный рисунок невозможно.

Изготовление

Согласно размерам на чертеже вырезаются соответствующие заготовки из уголка и арматуры. Их поверхность очищается от грязи и ржавчины. Затем изготавливается рама. Сварив каркас, по его размерам делаются створки. Для этого также используются стальные уголки.

На створки навариваются арматурные элементы по чертежу.

Установив створку в раму, намечаются места крепления петель. Необходимо помнить, что петли должны открываться наружу. Приварив открывающие элементы конструкция собирается. Окончательный этап работ – установка дужек для замка. Так как точность должна быть максимальная, решетка устанавливается вертикально и только после этого намечаются места сварки дужек. В зависимости от высоты оконного проема относительно земли они могут располагаться в средней или нижней части решетки.

Для сохранности металла вся поверхность конструкции сначала покрывается грунтовкой, а затем красится.

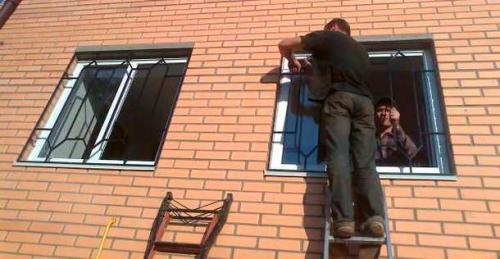

Монтаж

В наружные откосы устанавливаются стальные прутья толщиной от 20 мм. Их количество определяется длинной периметра конструкции из расчета 1 монтажный элемент на 50 см. Глубина установки в стену должна составлять ¾ длины прута. Выступ из наружного откоса должен быть таким, чтобы при монтаже решетки она была заподлицо относительно наружной стены. Установив прутья привариваем к ним раму решетки. Места соединения также обрабатываются грунтовкой и краской. На этом монтаж окончен. Проверяется открывание решетки, ее прочность.

Каждый этап работы должен быть рассчитан, и обязательно необходимо соблюдать технику безопасности при использовании сварочного аппарата . Тогда в итоге получится надежная и эстетически гармоничная защитная конструкция для окна.

Виды решеток на окна первых этажей. Варианты проникновения в дом злоумышленников

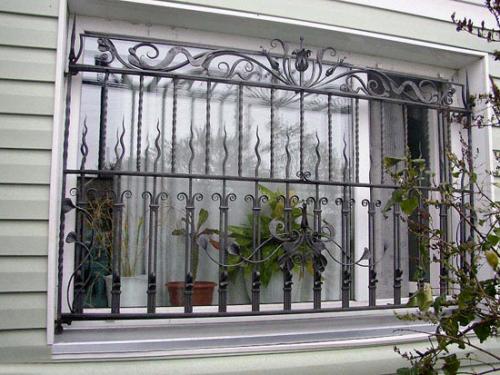

Особую актуальность применение решеток на окнах первого этажа вызывает факт выхода их на плохо просматриваемую и не освещаемую площадку заднего двора. Она является излюбленным местом для злоумышленников. Поэтому решетку необходимо прочно приварить снаружи к металлическому каркасу, который утоплен в бетонной обшивке оконного проема. Это связано с тем, что преступники могут попытаться силовым методом воздействовать на решетчатую конструкцию. В частности, попытаться вырвать ее посредством металлического троса, идущего от машины. Другим вариантом развития событий может стать скрытая подрезка ручным инструментом на протяжении длительного времени. Вор может использовать при этом достаточно эффективные резаки, которые перекусывают даже 10 мм арматуру. При этом ход работы этих приспособлений достаточно тихий.

Внимание! Чтобы противостоять подобной угрозе, рекомендуется применять прочный металл в качестве материала решетки. Подойдет марганцовистая либо же углеродистая сталь. В первом случае даже болгарка может не помочь злоумышленнику справиться.

Актуальным использование решетчатых конструкций может стать не только для первого этажа. Если близко к дому находятся крепкие деревья, а владельцы вторых (и даже третьих!) этажей защищены всего лишь пластиковыми стеклопакетами, то риск проникновения подобным образом весьма велик.

Большинство людей раздражает внешний вид металлических конструкций, вследствие чего они совершают распространенную ошибку. Делают выбор в пользу эстетически привлекательных, декоративных элементов. Подобный тип защитной арматуры едва ли может гарантировать безопасность владельцу дома.

Виды решеток на окна из арматуры. Металлические решетки на окна: виды и монтажные премудрости

10 мин.

Жителям первых этажей в многоквартирных домах и владельцам недвижимости, отдыхающей от жильцов зимой, принимать меры безопасности просто необходимо. Металлические решетки на окна — гарантированный способ избежать проникновения в дом или квартиру «криминальных талантов». Однако цены на этот вид защитных конструкций довольно велики, поэтому многие владельцы выбирают альтернативу — сооружение их своими руками . Для того чтобы внешний вид фасада остался привлекательным, придется приложить немало усилий, зато наградой станет уверенность в надежности железных «охранников».

Разнообразие металлических решеток

Ассортимент моделей, представленных на современном рынке, богат и разнообразен, поэтому найти решетку, устраивающую в полной мере, труда не составит. Они отличаются по технике изготовления и функциональным особенностям. Способы производства:

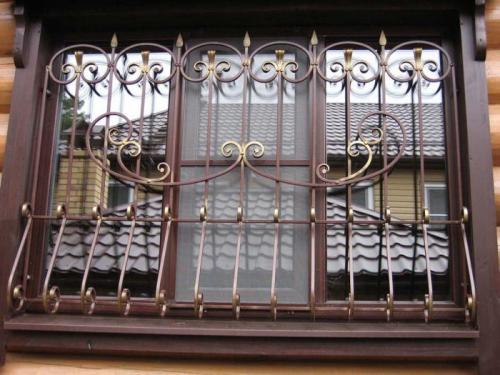

1. Ковка. Такие конструкции изящны, невероятно прочны и надежны. В некоторых фирмах их можно заказать, самостоятельно разработав дизайн . Изысканный внешний вид, сложность исполнения — причины высокой цены. Изготовить такие решетки своими руками могут только те, кто имеет кузницу, а значит, опыт подобной работы.

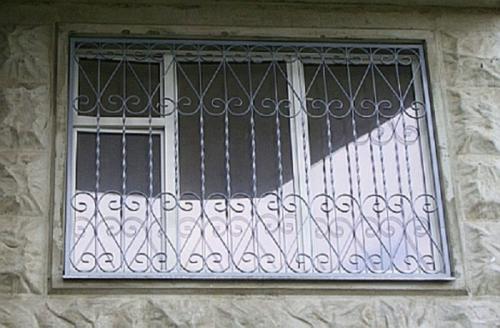

2. Сварка. Эти изделия не так привлекательны, поэтому стоимость их существенно ниже. Однако они свою работу выполняют так же хорошо, как и кружевные коллеги. Большой плюс — относительная несложность работ: изготовить эти решетки можно самостоятельно, если есть хотя бы минимальный навык «общения» со сварочным аппаратом.

Конструктивные различия

Металлические решетки на окна отличаются по степени сложности конструкции.

1. Глухие. Их вмуровывают на откосах, крепят на стене здания либо на раме. Такой способ фиксации — гарантия полной безопасности, но есть существенный недостаток. При любом форс-мажоре (например, при пожаре) эвакуация людей из комнаты через окно становится невозможной.в этом случае на самом деле станет неприступной крепостью. При выборе такой конструкции надо проанализировать все аргументы «за» и «против».

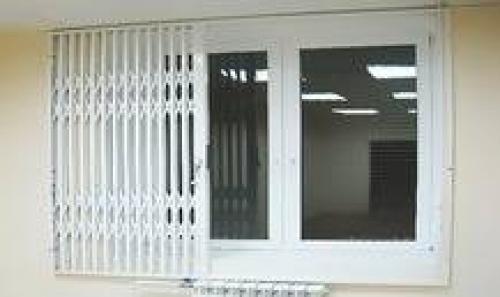

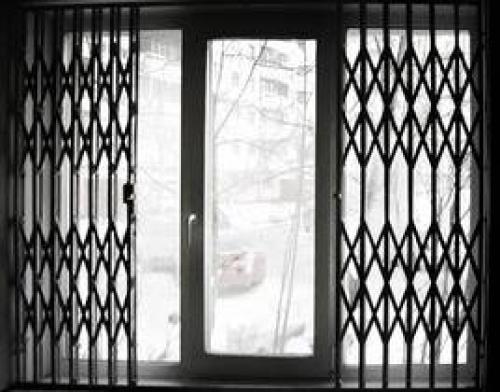

2. Раздвижные решетки — самые удобные, но очень сложные конструкции. Это металлические пластины, пересекающиеся между собой. Они связаны подвижными соединениями. Их используют на окнах, дверях, чаще внутри помещения, но есть те, кто монтирует их снаружи. Наиболее востребованы раздвижные конструкции для защиты магазинных витрин, так как требуют навесного замка.

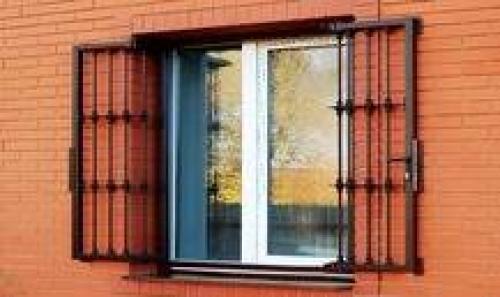

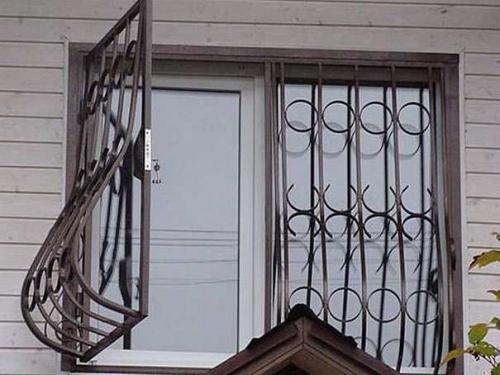

3. Распашные. Этот вариант не имеет недостатков глухих железных конструкций, поэтому он более популярен. Решетка состоит из металлической рамы, на петли которой навешивают створки, количество их не ограничено, но обычно выбирают две. Эти металлические «окна» запираются на любой замок изнутри. Есть возможность скрыть его и петли, поэтому решетка снаружи будет выглядеть глухой.

Виды решеток на окна первых этажей и виды замков на них. Основные виды решеток по конструктивным особенностям

Стационарные		Наиболее надежные, но снижающие противопожарную безопасность конструкции. В частных домах или квартирах рекомендуется устанавливать хотя бы одну решетку раздвижного или распашного типа. Иначе в случае пожара или других экстренных обстоятельств, покинуть помещение будет невозможно;
Распашные		Такие конструкции могут быть с одной или несколькими створками. Из всех видов решеток на окна они наиболее удобны в эксплуатации и при наличии надежного замка эффективно защищают помещение от вторжения. Их внешняя эстетичность, функциональность и доступная цена обеспечивают высокую популярность подобных моделей.

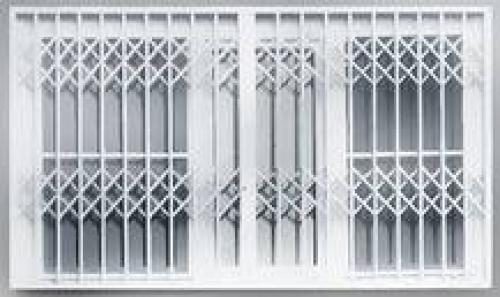

Раздвижные		Высокая эффективность раздвижных систем обеспечивается благодаря расположению их внутри помещения. В любой момент раздвижную модель можно сдвинуть в сторону, чтобы помыть окно или просто выглянуть наружу. Особенное преимущество – это отсутствие каких-либо неудобств, которые возможны при наличии решетки другого типа.
Съемные		Для монтажа такой конструкции используются прочные болты, которые можно быстро демонтировать, чтобы не портить вид из окна и не утяжелять дизайн дома снаружи. При выборе модели съемной решетки необходимо обратить внимание на способ крепления в оконном проеме. Идеально, если для демонтажа болты придется снимать внутри здания. Тогда для взлома окна квартирному вору нужно будет потратить много сил и времени.

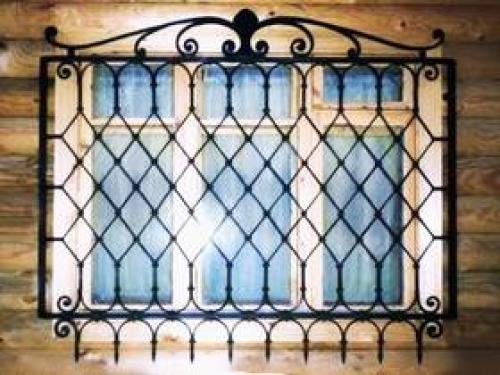

Декоративные		Массивные или внешне невесомые модели декоративных решеток отличаются использованием различных по форме металлических элементов и не слишком густым переплетением узора. Если для оформления дома или офиса использованы другие кованые элементы, монтаж кованой декоративной конструкции подчеркнет характер дизайна.

Виды решеток на окна т4. Типы решеток на окна

Решётки на окна очень востребованы, и производители научились изготавливать решётки разных типов, чтобы они идеально подходили к разным окнам, разным зданиям и разным условиям эксплуатации.

Конструкцию любого типа можно заказать на заводе «Двери Про». Мастера завода посоветуют оптимальный тип модели и способ монтажа.

По способу открывания

Глухие	наглухо монтируются в стену и не допускают открывания. Они считаются наиболее надёжными, но мешают покинуть здание через оконный проём в случае пожара
Открывающиеся	допускают открывание створок в случае необходимости. Они считаются менее надёжными, чем глухие, но облегчают эвакуацию в случае чрезвычайной ситуации
Складные	также допускают открывание, но не распахиваются, а складываются гармошкой. Конструкция требует регулярной смазки клёпочных соединений. Плюсом можно назвать возможность сделать решётку почти незаметной в открытом состоянии
Раздвижные	открываются раздвиганием створок в стороны. Это очень удобно, когда места для распахивания створок в помещении нет. Обычно раздвижные модели устанавливаются внутри здания
Запирающиеся	конструкции, запирающиеся на замки и открывающиеся изнутри. Любые модели, допускающие открывание створок, можно назвать запирающимися. Устанавливают такие решетки на балкон и на окна

Наша компания производит следующие типы решеток:

• глухие решетки (сварные и кованые).
• решетки с французским изгибом (сварные и кованые).
• открывающиеся решетки (сварные и кованые).
• распашные решетки с двумя створками (сварные и кованые).

Опционально для открывающихся решеток мы можем установить замок замок «САМ» 731.В нашем каталоге представлены эскизы рисунков, цены, дополнительные услуги. Переходите в.

По форме

• Простые плоские решётки устанавливаются параллельно окну на небольшом расстоянии от него.
• Выпуклые решётки могут иметь форму бочонка или другую выпуклую форму. Удобны на округлых зданиях и зданиях с башнями. Допускают установку кормушек, объёмных градусников или других предметов между окном и изделием.

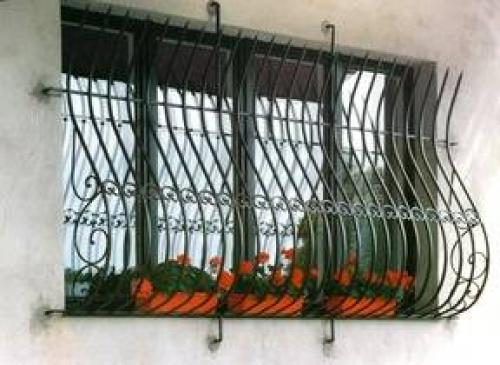

• Дутые решётки для цветов имеют французский изгиб в нижней части, который может служить опорой для горшков с цветами. Это становится дополнительным украшением экстерьера и удобно в быту.
• Решётки для подоконника имеют выпуклость для подоконника в нижней части и монтируются под подоконником. Это позволяет использовать полезное место на подоконнике.

По месту установки

• Внутренние решетки монтируются на окна с внутренней стороны здания. Их удобнее открывать в экстренной ситуации.
• Наружные решетки устанавливаются снаружи перед окном. Являются элементом декора здания и защитой от злоумышленников.

По способу монтажа

• Накладные модели устанавливаются наложением на оконный проём, слегка перекрывая его.обычно устанавливаются таким способом для того, чтобы не повредить пластик сваркой. Накладные решётки для дачи хороши для деревянных домов.
• Съёмные крепятся болтами, возможно откручивание болтов и снятие металлоконструкций. Легкосъёмные изделия рекомендованы правилами пожарной безопасности.
• Решётки, приваренные к анкерам в торцах оконного проёма, считаются самыми взломостойкими.

По способу изготовления

• – металлоконструкции, в которых все элементы соединены между собой сваркой. Это недорогой и удобный вариант.
• Кованые решетки изготавливаются методом ковки металла. Считаются наиболее прочными и красивыми. Ковка позволяет создать эксклюзивный дизайн.

По назначению

• Декоративные решётки украшают здание снаружи, но слабо защищают его от взлома.
• Антивандальные решётки призваны защищать здание от проникновения злоумышленников через оконные проёмы.
