Сегодня нагрузки на электросеть в квартирах и частных домах из-за обилия бытовых приборов чрезвычайно велики. А в зданиях старой постройки проводка вообще не рассчитана на такое серьезное потребление. Залогом комфорта и безопасности проживающих в этих домах может стать грамотно выполненная разводка. Причем это вполне по силам сделать самостоятельно, если четко придерживаться инструкции и не игнорировать существующие правила электробезопасности.
Однако, если вы никогда не сталкивались с электроработами и имеете смутное представление о том, что такое электричество (в принципе), лучше не браться за такие серьезные вещи. При оформлении разводки непременно потребуются базовые бытовые знания и навыки в области электричества и электропитания.
Электропроводка своими руками: с чего начать?
Если в доме необходимо провести электропроводу, надо строго придерживаться следующих правил, положений и предписаний:
- Нужно обеспечить свободный доступ к распределительным коробкам, а также к оборудованию электроучета.
- Розетки и выключатели следует монтировать на уровне 0,-1,5 м от пола. И эти элементы также должны находиться в свободном доступе.
- Открытые двери не должны преграждать доступ к оборудованию, указанному в п 1,2.
- Количество розеток в жилом помещении считается из расчета 1 на 6 кв м.
- На кухне розетки ставят по числу бытовых приборов.
- Для электропитания ванной комнаты следует предусмотреть отдельный трансформатор, понижающий напряжение. А установить его необходимо за пределами данного помещения.

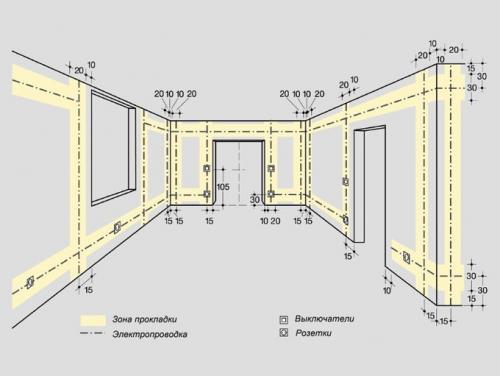

- Кабель нужно класть, четко соблюдая вертикаль/горизонталь, без всяких провисов и прогибов, а также направлений по диагонали. В противном случае велика вероятность его повреждения при монтажных работах и выполнении перфорации.
- Горизонтальные кабели кладутся на расстоянии:
- от перекрытий и карнизов — 5-10 см,
- от пола и потолков — 15 см.
- Вертикальные кабели кладутся на расстоянии:
- от оконных и дверных проемов — 10 см, не меньше;
- от газовых труб — 40 см, не меньше.
- Для разводки и соединения кабелей применяются специальные короба.
- Любое проводящее электричество соединение должно быть надежно заизолировано.
- Соединять алюминиевые провода с медными ЗАПРЕЩЕНО!

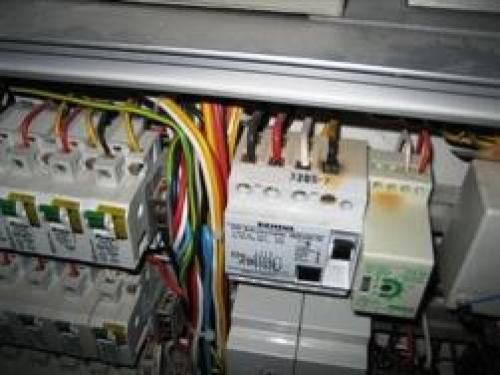

Проводка в доме, какой кабель. Выбор сечения кабеля для квартиры, дома, дачи
Статья о том, как правильно выбрать сечение провода или кабеля
Во время электромонтажных работ, а именно, на стадии прокладки проводов, кабелей, «Особо продвинутые» заказчики интересуются, почему мы прокладываем, к примеру, на розетки,сечением 2.5 мм кв, когда вполне достаточно 1.5 мм кв, исходя из потребляемой мощности… В этой статье мы попробуем разобраться с сечением проводов, прокладываемых для различных потребителей.
Итак, от того, насколько верно вы подберете сечение прокладываемых проводов, во многом зависит и дальнейшая работоспособность потребителей.
Электропроводка в доме , даче или квартире начинается с вводного кабеля. На этот самый кабель ложиться вся основная нагрузка, которая есть в доме. Для того, чтобы узнать какого сечения необходим вводной кабель, нам нужно посчитать все электроприборы, которые могут работать в доме -,, утюг, микроволновая печь, кондиционеры и т.д. В итоге мы узнаем суммарную мощность, которую потребляют электроприборы в вашем доме. Далее, умножьте эту цифру на коэффициент 0,75. Вот эта самая циферка нам и нужна.
Обязательно посмотрите:
Для более правильного подсчета потребляемой мощности, вам поможет таблица, где указаны приборы и мощность, которую они потребляют.
| Название электроприемника | Приблизительная мощность, Вт | Название электроприемника | Приблизительная мощность, Вт |
| телевизор | 300 | кондиционер | 1500 |
| принтер | 500 | проточный нагреватель воды | 5000 |
| компьютер | 500 | бойлер | 1500 |
| фен для волос | 1200 | дрель | 800 |
| утюг | 1700 | перфоратор | 1200 |
| электрочайник | 1200 | электроточило | 900 |
| вентиляторы | 1000 | дисковая пила | 1300 |
| тостер | 800 | электрорубанок | 900 |
| кофеварка | 1000 | электролобзик | 700 |
| пылесос | 1600 | шлифовальная машина | 1700 |
| обогреватель | 1500 | циркулярная пила | |
| СВЧ-печь | 1400 | компрессор | |
| духовка | газонокосилка | 1500 | |
| электроплита | 3000 | сварочный агрегат | 2300 |
| холодильник | 600 | водяной насос | 1000 |
| стиральная машина | 2500 | электромоторы | 1500 |
| освещение |
Ну а далее, как говориться, дело техники. Для подбора кабеля, который удовлетворит требованиям, существует другая таблица, где указаны сечение кабеля, мощность и ток, которые способны выдержать эти самые кабеля.
В данной таблице приведены значения для медных проводов кабелей, так как алюминиевые провода, на сегодняшний день, при монтаже электропроводки, практически никто не применяет.
Таблица выбора сечения кабеля и провода
Далее нам необходимо рассчитать сечение проводов и кабелей для розеточных групп и групп освещения. Если посмотреть на таблицу или просчитать из простых формул для расчета сечения проводов, то станет ясно, что, к примеру, для групп освещении вполне подойдет провод сечением 0.5 мм кв, а для розеточных групп достаточно провода сечением 1.5 мм кв.
Но, как правило, для освещения применяют провода диаметром не менее 1.5 мм кв, а для розеточных групп используют провода сечением не менее 2.5 мм кв, если конечно же не требуется питание приборов, суммарная мощность которых не выходит за пределы, которые способен выдержать данный провод. Связано это с тем, что провода, и неважно с какого металла они сделаны, подвержены коррозии, различным механическим нагрузкам как во время монтажа, так и во время эксплуатации.
К примеру, согласно таблице, при напряжении в сети 220 В, провод сечением 2.5 мм кв способен выдержать ток до 27 А(5.9 кВт). Для защиты проводов и потребителей, в данном случае, в качестве защиты устанавливают автомат, максимальный ток срабатывания которого должен быть не более 25 А.
При проектировании электропроводки, необходимо учитывать и длину магистрали, которая будет питать конечного потребителя. Также, согласно таблице, можно определить сечение и для остальных видов нагрузки. Также, во время проектирования, а затем и монтажа электропроводки, не стоит забывать и о селективности автоматов.
В любом случае, электричество незримо и не прощает ошибок и безалаберного отношения к работе. Доверяйте профессионалам!
О выборе марки кабеля читайте здесь - Какой кабель выбрать для проводки в квартире
Кроме тока и мощности проектировщики при выборе сечения кабеля используют ряд других важных параметров. Об этом читайте здесь: Как выбрать сечение кабеля - советы проектировщика
Почему алюминий постепенно изымается из обихода при монтаже электроустановок? Чем он плох и опасен? Ответ здесь: Почему алюминиевый кабель нельзя использовать в электропроводке
Медные и алюминиевые провода соединять не рекомендуется. Но иногда их соединяют. Как это делают?
Электропроводка в доме своими руками пошаговая. Какой способ прокладки выбрать
Известно, что по способу прокладки электропроводки внутри помещений она подразделяется на два типа: скрытая и открытая. Первая из них организуется в толще стен, для чего в них подготавливаются специальные канавки, называемые штробами.
Электропроводка смонтирована в штробах прорезанных в оштукатуренной комнате
Электропроводка смонтирована в штробах прорезанных в оштукатуренной комнате
Электропроводка смонтирована в штробах прорезанных в оштукатуренной комнате
Электропроводка в штробах, проделанных в пеноблоках
Монтаж электропроводки по шлакоблокам
Монтаж электропроводки перед нанесением штукатурки
Второй тип отличается от первого тем, что в этом случае провода прокладываются прямо по поверхности стен или помещаются в специальные пластиковые (металлические) кожуха-каналы. При желании кабельные жилы можно провести и в гофре из синтетического материала. Этот вариант также относят к наружным способам прокладки, традиционно применяемым в домах, построенных на основе легко воспламеняющихся материалов.
Ретро проводка в деревянном доме
Монтаж ретро электропроводки
Ретро проводка под старину
Обычно в кабель каналах проводка монтируется в производственных помещениях
Разводка проводки в пластиковых трубах
Электропроводка в трубах оригинально вписывается в интерьер
Данный дизайн электропроводки прекрасно вписывается в интерьер
Все перечисленные средства защиты согласно ПУЭ допускаются к использованию при обустройстве открытой электропроводки в частном доме. Совсем другое дело – скрытая прокладка, при обустройстве которой приходится прилагать немало усилий и расходовать много времени.
Обратите внимание: Если стены загородного дома оштукатурены – к сложностям проделывания канавок добавится сильная запыленность помещения во время проведения работ.
Последнее обстоятельство вынуждает исполнителя при обустройстве электропроводки в доме своими руками работать в респираторе или же использовать мощный бытовой пылесос.
При скрытой проводке согласно ПУЭ п. 2.1.49 провод должен быть защищен со всех сторон конструкцией из несгораемых материалов толщиной не менее 1 сантиметра. Если работы ведутся в строениях со стенами из негорючих материалов – провода или кабели допускается прокладывать без защитных кожухов. Они укладываются в уже подготовленные канавки в виде жгута или крепятся поверх кирпичной или блочной стены, а затем закрывается слоем штукатурки.
Скрытый способ оформления проводки подходит, как правило, только для жилых комнат. Для служебный помещений в ПУЭ предусмотрены некоторые ограничения. Так согласно п. 7.1.37 в сырых и особо влажных помещениях прокладывать кабель рекомендуется только открытым способом. Это же требование распространяется на имеющиеся в любом загородном доме подвалы и чердаки.
