Приточной вентиляции схема. Самодельная домашняя вентиляция

27.02.2020 в 06:26

Приточной вентиляции схема. Самодельная домашняя вентиляция

  • DIY или Сделай сам ,
  • Здоровье гика

    Каждый, кто уже обзавёлся измерителем уровня углекислого газа (CO2), знает, насколько важно непрерывно подавать в жилые помещения свежий воздух. Самое простое решение этой проблемы — всегда держать открытой форточку, но у меня, как и во многих других городских домах, это не комфортно из-за уличного шума, к тому же при открытой форточке может быть очень холодно.
    Второй вариант решения проблемы свежего воздуха — приточная вентиляция, подающая воздух с улицы. Я пытался использовать компактные системы приточной вентиляции Tion, iFresh, Ballu, но понял, что все они меня не устраивают — при достаточном расходе воздуха они слишком сильно шумят. Судя по всему, сделать тихую систему с вентилятором, находящимся в комнате, невозможно.
    Именно поэтому, я сделал систему домашней вентиляции сам.

    Приточной вентиляции схема. Самодельная домашняя вентиляция

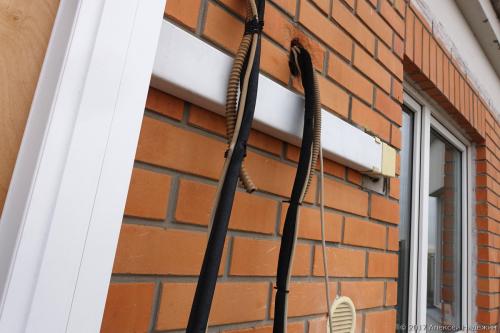

    Установка расположена на балконе. Воздух забирается с улицы, фильтруется, и по воздуховоду, закреплённому на внешней стене дома, подаётся в соседнюю комнату.

    Приточной вентиляции схема. Самодельная домашняя вентиляция

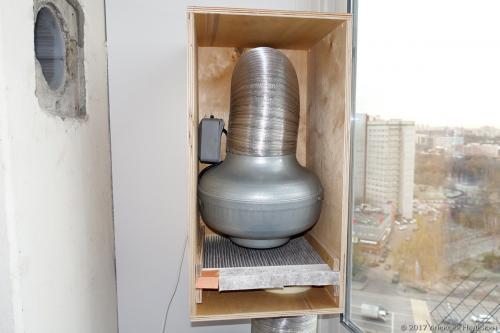

    В фанерном ящике, который мне обошёлся приблизительно в 300 рублей, располагается вентилятор Лиссант ВК125Б за 2400 рублей и автомобильный салонный фильтр за 240 рублей.

    Приточной вентиляции схема. Самодельная домашняя вентиляция

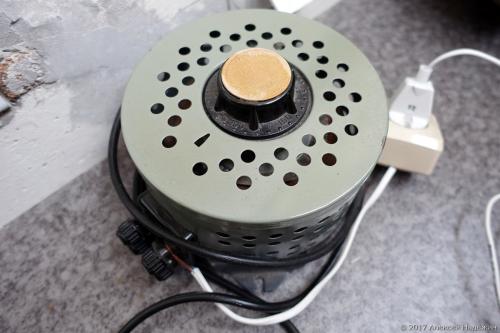

    При питании от сети вентилятор даёт огромный расход воздуха (320 м3/ч) и очень сильно шумит, поэтому я использую его на пониженных оборотах. К сожалению при использовании электронных регуляторов мощности вентилятор начинает громко гудеть, поэтому пока я просто плавно меняю напряжение на вентиляторе с помощью ЛАТР за 1150 рублей.

    Приточной вентиляции схема. Самодельная домашняя вентиляция

    При напряжении 110 вольт вентилятор даёт расход 60 м3/ч и потребляет около 25 Вт. Такого расхода достаточно для двух человек.

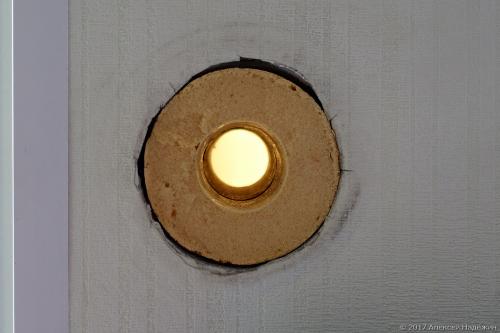

    В комнату воздух подаётся через 125-миллиметровое отверстие от клапана КИВ-125, который был штатно установлен при строительстве дома серии П44Т. Для снижения шума (как от вентилятора, так и шума улицы) в отверстие установлен шумогаситель от клапана КИВ-125.

    Приточной вентиляции схема. Самодельная домашняя вентиляция

    Работу системы вентиляции конечно слышно, но её шум гораздо меньше, чем у компактных проветривателей при таком же расходе. Когда в комнате я один, напряжение можно снизить до 90 вольт и шум системы почти не слышен.

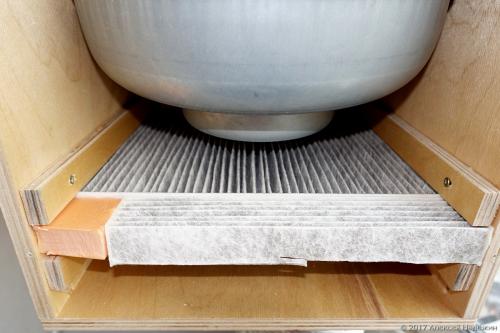

    За две недели использования белоснежный фильтр стал серым. Наверное, имеет смысл менять фильтры раз в месяц.

    Приточной вентиляции схема. Самодельная домашняя вентиляция

    В ближайшие дни ко мне придёт из Китая измеритель уровня CO2 с трёхступенчатым управлением вентилятором за $44. Хочу заменить ЛАТР либо тремя высоковольтными плёночными конденсаторами либо куплю маленький 40-ваттный тороидальный трансформатор 220/220 и сделаю отводы от вторичной обмотки, размотав её и намотав обратно. Получится автоматическая система, управляющая тремя скоростями вентиляции.
    В холодное время года уличный воздух необходимо подогревать, чтобы было не холодно в комнате. Сначала я хотел установить на стене перед отверстием, из которого дует воздух, обычный дешёвый тепловентилятор с керамическим нагревателем, выкинув из него вентилятор, но потом в голову пришла идея направить поток воздуха на батарею отопления. Вполне возможно, что этого будет достаточно. Завтра улетаю в Японию, а когда вернусь буду экспериментировать.
    Самодельная приточная установка обошлась мне менее, чем в 3000 рублей (не считая стоимости ЛАТРа), работает у меня уже две недели и радует низким уровнем шума и свежим воздухом в спальне (уровень CO2 не превышает 700 ppm).

    Вытяжная вентиляция это. Приточно-вытяжная вентиляция

    Приточно-вытяжная вентиляция представляет собой соединение приточной системы и вытяжной, что позволяет ей сочетать в себе плюсы как одной, так и другой систем. Такая система позволяет организовывать максимально правильный воздухообмен

    Приточно-вытяжная вентиляция эффективно решает проблему не только с воздухообменом, но и с фильтрацией, регулированием температуры и влажности в помещении. Система работает в любое время года. Однако если производительность и приточной, и вытяжной вентиляции не будет сбалансирована, по дому начнут «гулять» сквозняки и хлопать дверями.

    Приточной вентиляции схема. Самодельная домашняя вентиляция 06

    Кроме того, приточно-вытяжная вентиляция позволяет существенно снизить эксплуатационные расходы за счет применения утилизации тепла для подогрева приточного воздуха. Подогрев приточного воздуха происходит за счет вытяжного воздуха комнатной температуры (а в производственных помещениях, например, цехах, воздух может быть и гораздо теплее) в специальном теплообменнике – рекуператоре.

    На ряду с другими достоинствами приточно-вытяжной вентиляции можно также отметить ее возможность создавать контролируемое пониженное или избыточное давление по сравнению с внешней средой, что полезно для людей чувствительных к изменениям атмосферного давления.

    Приточно-вытяжная вентиляция с утилизацией тепла в основном используется в офисных знаниях, коттеджах, бассейнах, кинотеатрах, гостиницах, кафе и ресторанах и в производственных помещениях.

    Принцип работы приточной вентиляции. Что такое приточная вентиляция

    Приточная вентиляция – это система, которая доставляет свежий воздух с улицы в помещение. В зависимости от вида и модели она может состоять из следующих элементов:

    Вентилятор

    Именно вентилятор «затягивает» воздух внутрь помещения. От его мощности зависит производительность всей системы. Однако вентиляция, состоящая из одного только вентилятора в стене, не слишком отличается от открытых окон. Конечно, свежий воздух будет поступать регулярно, но вместе с ним к Вам попадут загрязнители и уличный холод.

    Фильтры

    Они предотвращают попадание в помещение шерсти, пуха, пыли, пыльцы, выхлопных газов – всего, чем «богат» уличный воздух. Воздушные фильтры для систем вентиляции различаются в зависимости от конкретного загрязнителя. Некоторые приспособления справляются на ура даже с микроскопическими загрязнениями, а некоторые избавят Вас разве что от насекомых и крупных комьев пыли.

    Нагревательный элемент

    Он обеспечивает подогрев воздуха в холодное время года. Бывает водяным и электрическим. Водяные нагреватели используют, как правило, в просторных помещениях, а для небольшой комнаты достаточно электрического.

    Рекуператор

    Его используют, чтобы снизить затраты на подогрев в зимнее время. Он передает холодному уличному воздуху тепло уже отработанного, комнатного.

    Система шумопоглощения

    Некоторые вентиляторы для приточной вентиляции работают слишком громко. Чтобы снизить уровень шума, при разработке используют звукоизоляционные материалы.

    Воздуховоды

    Трубы, по которым движется воздух. Они могут изготавливаться из пластика, алюминиевых сплавов или нержавеющей стали, быть твердыми или гибкими – их характеристики зависят от конкретной вентиляционной системы.

    Система автоматического контроля

    Она соединяет в себе температурный датчик, регулятор скорости вращения вентилятора, контроллер уровня загрязнения фильтров и многое другое. Благодаря автоматике Вы можете не беспокоиться о работе вентиляции – она будет работать самостоятельно.

    ТАКЖЕ В КОМПЛЕКТАЦИЮ ВЕНТСИСТЕМЫ МОГУТ ВХОДИТЬ ОСУШИТЕЛЬ, УВЛАЖНИТЕЛЬ ИЛИ ОБЕЗЗАРАЖИВАТЕЛЬ ВОЗДУХА.

    Приточная вентиляция в комнате. Вентиляция комнаты с пластиковыми окнами

    В комнатах с пластиковыми окнами вентиляция обеспечивается несколькими способами:

    1. Микропроветривание.
    2. Оконный приточный клапан.
    3. Стеновой приточный клапан.

    Микропроветривание не требует никаких специальных затрат. Эта функция заложена в конструкции любых окон.

    Но у такого способа вентиляции комнат с пластиковыми окнами есть минусы:

    • в помещение проникает холодный воздух, создавая сквозняк и понижая температуру;
    • при морозе створка окна обмерзает, на ней скапливается иней и наледь;
    • воздухообмен не контролируется.

    Оконные и стеновые приточные клапаны очень удобны и отвечают всем современным требованиям.

    Приточный клапан для вентиляции комнаты с пластиковыми окнами устанавливается на оконную створку. Можно выбрать регулируемую или нерегулируемую модель. Клапан создает направленный к потолку поток воздуха, который перемешивается с прогретым воздухом комнаты, создавая вторичную конвекцию.

    Принцип действия стенового клапана аналогичен. Но его устанавливают в наружной стене. Целесообразнее всего располагать клапан над батареей отопления, чтобы холодный воздух «стекал» вниз, прогревался и поступал в комнату. Стеновые приточные клапаны для вентиляции комнат с пластиковыми окнами могут быть регулируемыми вручную или автоматически. Такие устройства снабжаются датчиками влажности, фильтром воздуха. Главный минус стеновых приточных устройств – в несущей стене нужно проделывать отверстие диаметром 5 – 10 см.

    Все приточные устройства, описанные выше, эффективно работают только в квартирах с нормально функционирующей централизованной вытяжкой.

    Отработанный воздух из комнаты перетекает в коридор, далее в санузел или на кухню. Отсюда через общедомовую систему вентиляции вытягивается на улицу.

    Как организовать вентиляцию комнаты, если общая система вентиляции безнадежно забита и вытяжки из квартиры нет? Обеспечивается принудительная приточная вентиляция в комнату. Создается подпор воздуха, выдавливающий отработанные массы через неработающие вентиляционные решетки на кухне и в санузле, неплотности входной двери. Усилить отток воздуха помогают в таких случаях вытяжные вентиляторы, встраиваемые в вентрешетки кухни и туалета.
