Можно ли дымоход делать под углом. Горизонтальный дымоход: устройство, требования, расчет

Можно ли дымоход делать под углом. Горизонтальный дымоход: устройство, требования, расчет

Под таким дымоходом нужно понимать, участок который может проходить на каком-то отрезке между печкой, котлом и непосредственно выходом на крышу. Существует и полноценный горизонтальный дымоход, в котором минимум вертикальных каналов.

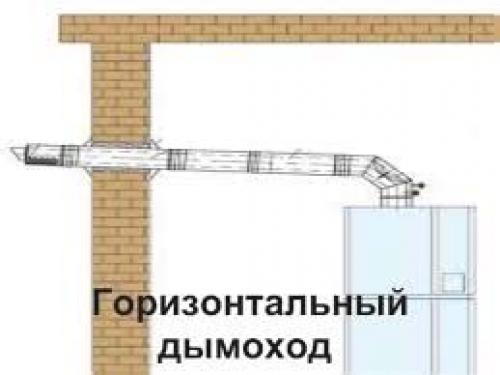

Дымоход горизонтальной конструкции

С горизонтальным дымоходом много нюансов при возведении, нужно учитывать не только длину, как известно, она ограничивается определенными рамками, для каждых каналов. Учитывать нужно уровень наклона, градус, под которым будет пролегать труба. Это особенности, которых нужно придерживаться для обеспечения нормального функционирования печи.

Обращаем внимание, при каких условиях возникает необходимость устройства «лежачей» трубы:

• Классический случай, когда необходимо соединить котел с каналом, располагающимся вдали. Такой случай может быть, к примеру, когда печь внутри, а выход на улице. Тогда отрезки проходят сквозь стены.
• Когда нужно повысить теплоотдающие характеристики печи. Для этого создают так называемую «змейку», чтобы дым не просто уходил по прямой, а преодолевал извилистый путь, тем самым отдавая больший процент тепловой энергии дому.

Требования к горизонтальным дымоходам

Можно выделить общие требования:

• Размеры, максимальная длина не более 3 метров.
• Ширина труб не должна меняться на протяжении всего канала.
• Уклон обязательно нужно оставлять не менее 1 см. на каждый метровый отрезок.
• Внутренние стенки должны иметь только гладкие поверхности и углы.
• Максимально допускается сделать три поворота.

Вертикальность не всегда оправдана

Вертикальный канал не всегда оптимальный, особенно когда речь заходит о котлах, размеры не превышают классические габариты и площадь обогрева не большая. В таком случае, требуется получение дополнительной «выгоды» от удаляемого горячего воздуха. Поэтому и конструируют длинные участки горизонтального положения. Кроме того, для некоторых типов котлов, как газовые с закрытым режимом работы, стоячий дымоход в принципе лишний. У него сама конфигурация требует горизонтального участка, то естьобраза. Принцип его работы понятен.

Завихрения – методы решения проблемы

Единственным правильным решением в плане борьбы с завихрениями из печи в трубы и наоборот, считается – сглаживание угловых соединений. То есть, следите за тем, под каким углом у вас находятся стыки. Не должно быть острых поворотов, в противном случае всегда образовываются обратные потоки, тем самым ухудшая тягу.

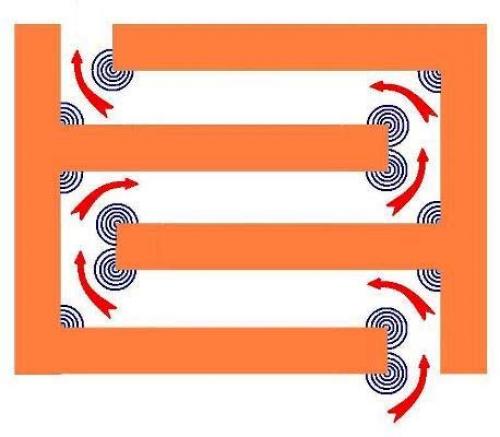

Завихрения внутри дымоходного канала

Это касается не только «лежачих» труб, с подобными проблемами часто сталкиваются и стоячие каналы. Учитывая, что зачастую для конструкции горизонтальных каналов используют металлическую гофру, нержавейку, внимательно отнеситесь к выбору диаметра. Он не должен быть небольшим, трубы с маленьким сечением, на поворотах образуют практически 90 градусный угол.

Дымоход змейка

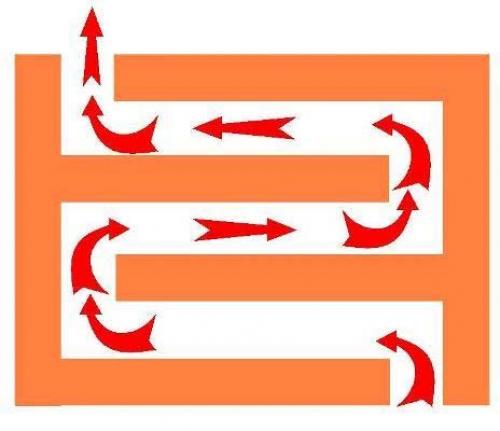

Схема движения газов.

В отличие от вертикальных дымоходов, «змейка» обладает большей прогреваемой площадью, способна отдавать больше тепла. Это так называемые многооборотные, могут даже превышать по размерам длины классический вертикальный «стояк». При условии использования одного объема топлива, отдача тепла у горизонтальных намного выше. Нужно учитывать и особенности, для них требуется очень хорошая тяга, возможно даже принудительного характера.

Связанные вопросы и ответы:

Можно ли сужать дымоход. Дымовые трубы: характерные ошибки

Ошибки, допущенные при кладке дымовых труб , приводят к серьёзным последствиям. Опасность для жизни возникает при образовании по каким-либо причинам обратного потока дыма, который накапливается в помещении и вызывает удушье. Обратный поток дыма может образоваться и там, где два спаренных дымохода сообщаются друг с другом и происходит фильтрация дыма. Дым таким путём неоожиданно попадает в соседнее помешение, создавая опасность для жизни.

Чтобы избежать ошибок при кладке печных труб, необходим тщательный выбор материала, из которого их изготавливают. Совершенно недопустимо использовать для кладки недостаточно плотный, слабо обожженный стеновой кирпич, силикатный кирпич или обломки кирпича.

Трубу, построенную из эффективного кирпича, исправить уже невозможно, её разбирают и кладут новую.

Иногда допускают ошибки даже в том случае, если трубу выполняют из прочного, с целыми кромками кирпича. Из-за ограниченного пространства стенку между дымоходами кладут из кирпича на ребро. При первой же чистке трубы такая кладка разрушается.

При строительстве индивидуальных домов самым распространенным типом трубы является русская печная труба из кирпичной кладки. При её постройке применяют, в соответствии с техническими требованиями, боёк прямоугольного или круглого сечения, который препятствует образованию сажи, закрывающей проход дыма по внутренней поверхности дымохода. Бывает, что по ходу возведения трубы дымоход рассекает часть какой-либо конструкции, например, балка, на которой впоследствие откладывается сажа и сужает полезное поперечное сечение дымохода.

Опасность возникает, если непосредственно рядом с трубой дымохода проходят стропила или обрешётины, поскольку они могут возгореться.

Конструкции перекрытия или крыши невозможно переместить, поэтому приходится делать относ трубы в сторону. Ошибкой является устройство относа трубы под углом менее 60° — дым сквозь такую трубу идёт медленно, с трудом, активно оседает сажа, затрудняя с течением времени чистку трубы дымохода.

Наиболее распространённой ошибкой является ступенчатая (зубчатая) кладка дымохода. Чтобы избежать сажевых отложений, внутренние стенки дымохода выравнивают, выкладывая кирпичом (перпендикулярно линии относа). Чтобы не испортить поверхность дымохода при прочистке трубы, его облицовывают изнутри листовой сталью.

Очень часто дымоход получается уменьшенного местами сечения из-за того, что в перекрытии, например, в железобетонном поясе жёсткости, делают для него отверстие меньшего размера, чем требуется. Происходит это тогда, когда при пробивке конструкции используют боёк меньшего, чем дымоход, размера. Случалось, вообще забывали о пробивке пояса жесткости, чтоб вызывало в дальнейшем большие трудности и требовало дополнительных материальных затрат. Характерным примером сужения дымохода является тот случай, когда в оголовке трубы делают отверстие меньшего диаметра, чем дымоход, или устанавливают дефлектор таким отразом, что он нижней своей частью перекрывает выход дымохода. Сужение дымохода ухудшает тягу дыма.

Немаловажную задачу представляет оформление части трубы, возвышаюшейся над крышей. Кладку трубы над кровлей рекомендуется увеличивать на полкирпича, чем часто пренебрегают из-за экономии материалов. При этом не учитывают, что труба быстрее остывает, а тяга в значительной степени ухудшается. Неполное сгорание в условиях недостаточной тяги увеличивает расход топлива, что обходится значительно дороже, чем сэкономленный кирпич. Однако иногда наблюдается другую крайность — тщательно выполненную трубу штукатурят и даже красят. Штукатурка на внешней поверхности трубы под действием переменных нагревания и охлаждения быстро растрескивается, а после первой же зимы обваливается. В трещины штукатурки попадает влага, которая замерзает, увеличиваясь в объёме, и разрушает штукатурку. Части труб, возвышающиеся над крышей, затирают цементным раствором с тем, чтобы швы заделать заподлицо с кирпичом. Это исключит проникание влаги и её замерзание. Иногда, напротив, делают расшивку швов, в которых может накапливаться вода.

Оголовки труб над крышей наиболее подвержены атмосферным воздействиям, кроме этого, они периодически нагреваются и остывают. Наиболее подходящим материалом для оголовков труб является армированный бетон, поскольку в нём легче всего сделать, например, слезник. Слезник препятствует прониканию воды в соединение между оголовком и трубой.

При возведении труб над кровлей допускают следующие ошибки. Чаще всего верхний обрез трубы не поднимают выше конька крыши. В таком случае ветер забивает дым в трубу, и он проникает в жилое помещение.

Дымоход с коленом. Правила монтажа дымохода

Сборка дымохода осуществляется только снизу вверх: от печи или котла – к крыше.

Все места соединения элементов должны быть уплотнены жаростойким герметиком с рабочей температурой не менее 1000 °С и скреплены хомутами. Первую топку можно проводить только после полного застывания герметика.

Соединение элементов может осуществляться одним из двух способов:

• «по дыму»: каждый последующий элемент насаживается сверху на предыдущий;
• «по конденсату»: последующие элементы вставляются в нижестоящие.

Первый способ применяется в тех случаях, когда образование конденсата исключено; его преимущество – меньшее накопление сажи. Однако в большинстве случаев предпочтительной считается сборка «по конденсату»: в ситуации образования обильного конденсата такой способ соединения труб исключает его просачивание через швы.

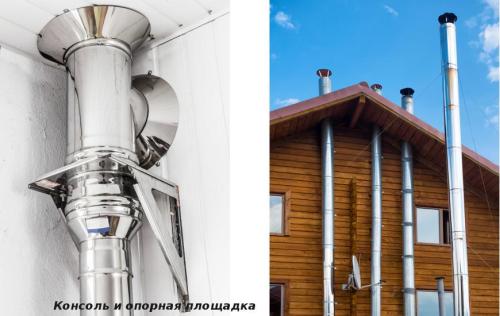

Крепление труб дымохода должно исключать возможность их прогиба. На каждые 2 метра трубы дымохода должны устанавливаться стеновые кронштейны, тройник должен иметь собственный опорный кронштейн. Не менее чем через каждые 5 метров дымоход должен прикрепляться к строительным конструкциям при помощи консолей и опорных площадок.

Расстояние до воспламеняющихся конструкций от внутренней поверхности трубы должно составлять не менее 500 мм. Допускается его уменьшение до 380 мм при условии защиты сгораемых конструкций металлическим листом по асбестовому картону (8 мм) или штукатуркой (25 мм) по металлической сетке.

Допустим вывод дымохода не через крышу , а через стену из негорючих материалов при соблюдении всех правил монтажа. В этом случае для нормального отвода продуктов сгорания труба дымохода должна быть установлена под углом не менее 45° по восходящей.

Недопустимо:

• располагать соединения элементов дымохода в местах его прохождения через перекрытия, стены или кровлю;
• устанавливать дымоход так, чтобы он имел горизонтальные участки длиной 1 м и более.

При первой пробной топке возможно появление неприятного запаха и небольшого количества дыма. Это нормальное явление, не свидетельствующее о неисправности дымохода: при первом ­нагревании испаряются остатки масла и герметика.

Правильный дымоход. Что будет, если сделать некачественно?

Понятие «эффективное дымоотведение», прежде всего, подразумевает безопасную работу контура. Но от того, как и насколько правильно установлен дымоход, зависит множество других факторов:

• Расход топлива.
• Коэффициент тепловых потерь.
• Удобство обслуживания и ремонта дымовой трубы.

О том, как правильно сделать (собрать) дымоход своими руками, мы подробно расскажем ниже. Сначала же следует понять, что такое неправильный дымоотвод и чем грозят ошибки, допущенные при его возведении.

В чем разница между правильным и неправильным дымоходом?

Обустройство дымохода регулируется строительными нормативами, а также рекомендациями производителей теплогенераторного оборудования и дымовых труб. Отступление от установленных стандартов неизбежно приводит к нарушениям в работе дымоходного контура.

Дымоход камина под углом. Куда ветер – туда дым

• © W'MARSDEN
• © Groupe Poujoulat
• © Groupe Poujoulat
• © Groupe Poujoulat
• © Groupe Poujoulat
• © FRANCE-TURBO

Нарушение тяги в дымоходе — это либо ее недостаточная, либо избыточная сила. В обоих случаях печь или камин перестанут оправдывать ожидания своих владельцев: топливо будет плохо разгораться и гаснуть, а топка — дымить. Причинами возникновения подобной ситуации могут быть:

• слишком малая высота всей дымовой трубы или той ее части, которая возвышается над крышей дома; • неправильно выбранное сечение дымоотводного канала: при слишком узком проходе не обеспечивается выход всей массы образующихся газов, а при чрезмерно широком — хуже прогреваются стенки дымохода, возможно возникновение завихрений, а холодный уличный воздух может образовать обратные потоки; • недостаточное утепление трубы; • избыточная длина или же угол наклона участ­ков дымохода, отклоняющихся от вертикали, особенно в верхней части канала;

• нехватка воздуха, требующегося для нормального горения: в конструкции дымовой трубы следовало предусмотреть дополнительный приточный канал.

При недостаточной высоте дымовой трубы над кровлей часто происходит опрокидывание тяги — виной тому ветер. У конька крыши возникают завихрения воздушного потока, который направлен вниз и, если выход дымохода расположен на подветренном скате, способен задувать дымовые газы обратно в дымоход.

Чтобы задувания не происходило, его оконечная часть должна: • возвышаться не менее чем на 0,5 м над плоской крышей, а также коньком или парапетом скатной конструкции, если до них не более 1,5 м; • располагаться не ниже конька или парапета, если до них от 1,5 до 3 м;

• находиться выше (или на уровне) линии, проведенной от конька вниз под углом 10° к горизонту, если труба удалена от конька на расстояние более 3 м.

Разрежение в дымоходе, необходимое для создания хорошей тяги, зависит от его высоты. Минимально допустимым значением этого параметра является 5–5,5 м от колосника топки до верхнего среза трубы.

Такие требования легко учесть в процессе строительства одно- или двухэтажного дома, однако их соблюдение сопряжено с некоторыми сложностями при установке камина на верхнем мансардном этаже: высота потолков и чердака может оказаться недостаточной.

Хорошая тяга зависит и от правильно рассчитанной площади сечения дымохода, подобранной в соответствии с мощностью генератора тепла.

При невысокой температуре отходящих газов, например, в случае использования современных низкотемпературных котлов, для повышения эффективности работы дымового канала применяются электрические дымососы, устанавливаемые на верхней оконечности конструкции и представляющие собой вентилятор, лопасти которого укрепляются на вертикальной оси. Устройство принудительно удаляет продукты сгорания топлива из трубы, усиливая разрежение в трубе и за счет этого обеспечивая необходимую силу тяги.

Важно

Как вариант, недостаточная эффективность функционирования дымохода может наблюдаться из-за слишком быстрого остывания дымовых газов: особенно часто это происходит в холодное время года при плохой теплоизоляции стенок трубы. Кстати, иногда для восстановления необходимой тяги достаточно утеплить относительно небольшой участок конструкции в ее верхней части.

Источником возникновения проблем при отведении дыма выступают также недопустимые отклонения канала от вертикали. Согласно нормам, при использовании дровяных генераторов тепла они могут составлять не более 30° на участках длиной до 1 м.

Дымоходы, к которым подсоединены камины с открытой топкой, должны быть прямоточными и строго вертикальными, и нарушать это правило нельзя ни в каком случае.

Такие ограничения связаны с повышенной пожароопасностью подобных очагов, и хорошая тяга служит определенной защитой от возгорания расположенных рядом предметов и конструкций.

Бывает, что зимой из неработающего камина дует, тянет холодом, то есть в помещение поступает морозный воздух с улицы. Это случается, когда наружный оголовок дымохода расположен ниже окончания вентиляционной вытяжки. Иногда из-за слишком большой и плохо утепленной мансарды.

Но главной причиной является отсутствие правильно организованного притока воздуха в комнаты, что приводит к понижению давления внутри дома по сравнению с наружным.

Законы физики неумолимы: компенсация возникающего перепада достигается наиболее простым и доступным способом, то есть через дымоход.

Избыточная тяга в трубе приводит к слишком быстрому и неэффективному прогоранию топлива: зачастую этот процесс сопровождается активным и весьма опасным выбрасыванием искр над крышей. Впрочем, справиться с этим неприятным явлением поможет регулировка положения шиберной заслонки.
